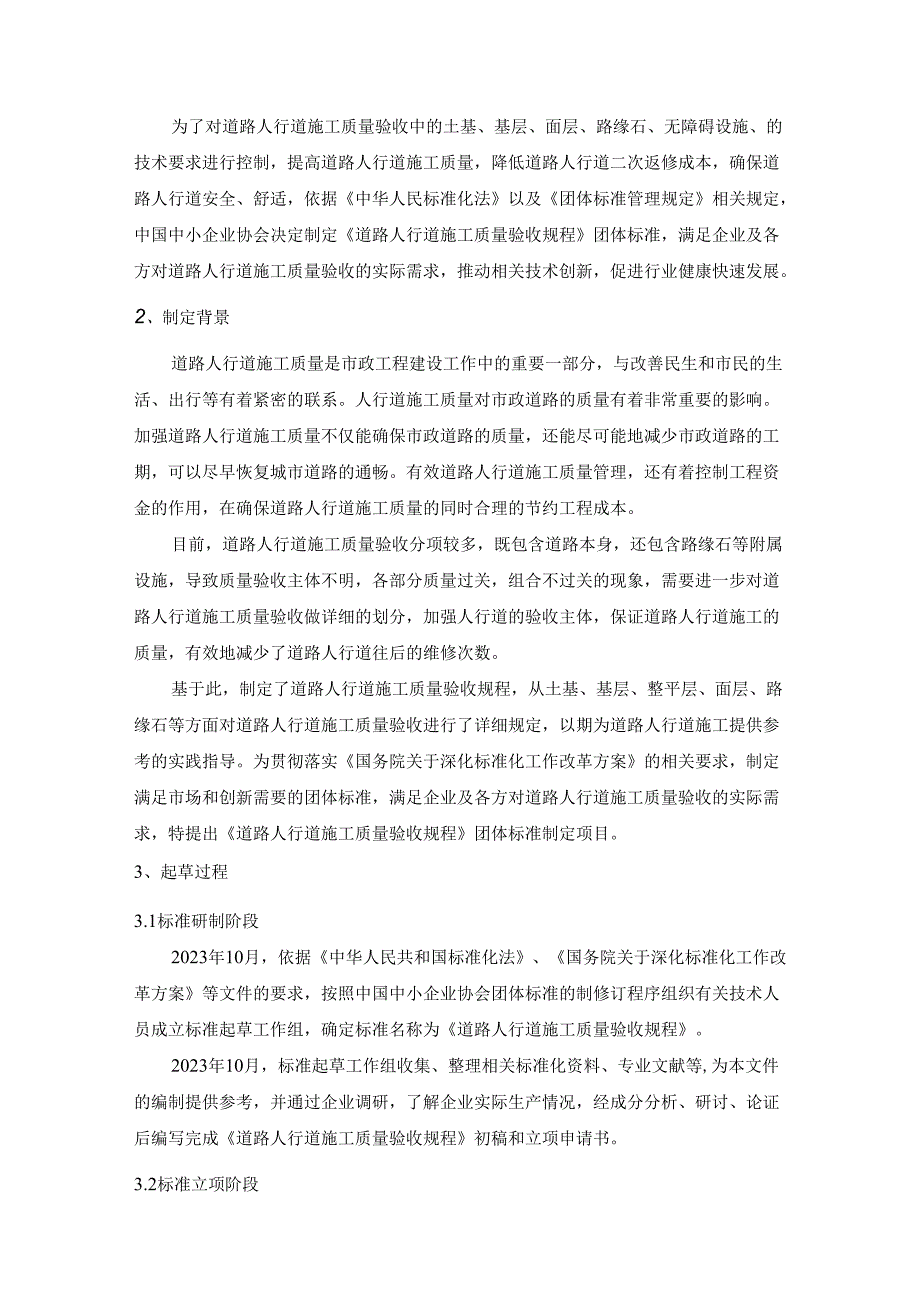

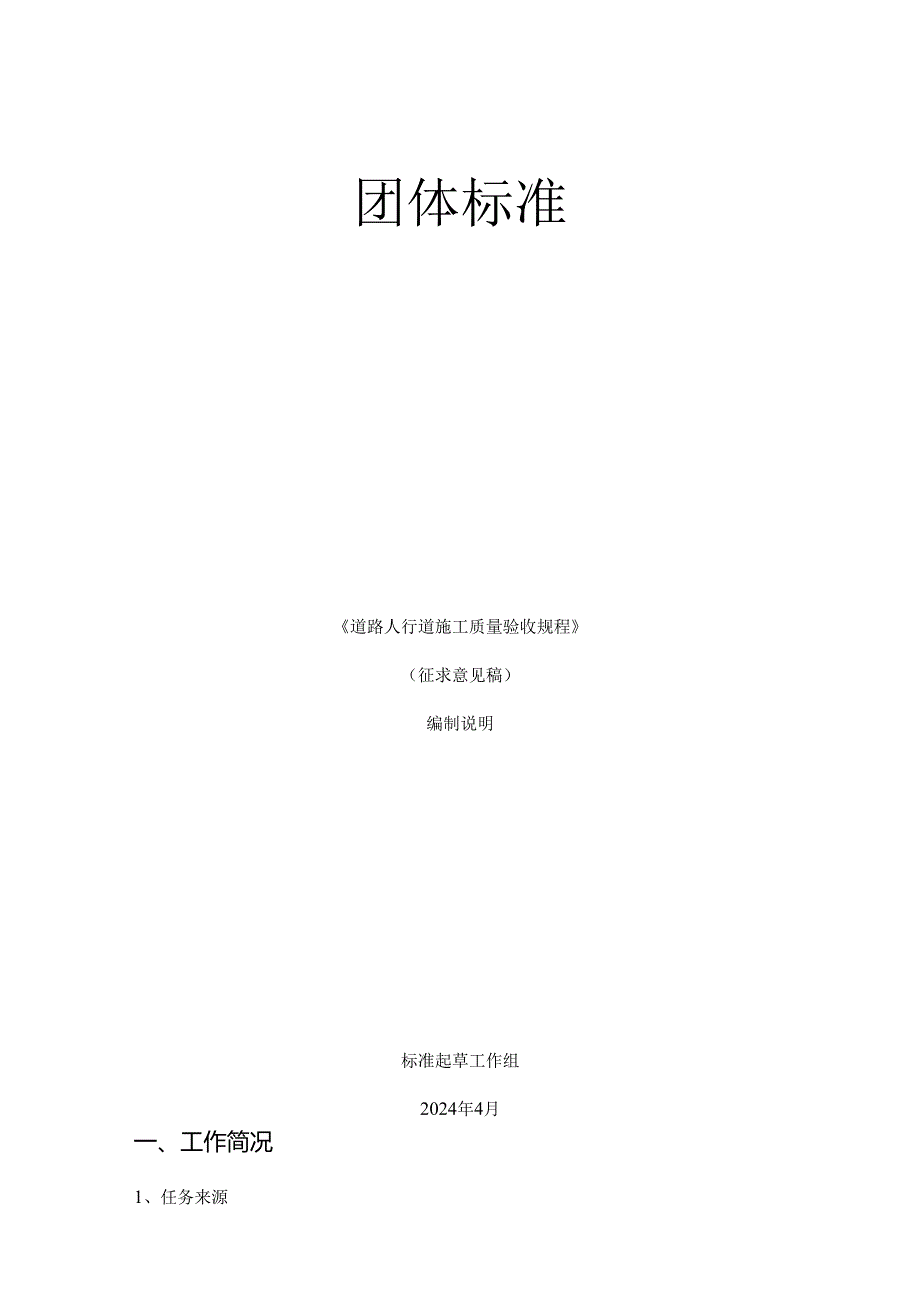

1、团体标准道路人行道施工质量验收规程（征求意见稿）编制说明标准起草工作组2024年4月一、工作简况1、任务来源为了对道路人行道施工质量验收中的土基、基层、面层、路缘石、无障碍设施、的技术要求进行控制，提高道路人行道施工质量，降低道路人行道二次返修成本，确保道路人行道安全、舒适，依据中华人民标准化法以及团体标准管理规定相关规定，中国中小企业协会决定制定道路人行道施工质量验收规程团体标准，满足企业及各方对道路人行道施工质量验收的实际需求，推动相关技术创新，促进行业健康快速发展。2、制定背景道路人行道施工质量是市政工程建设工作中的重要一部分，与改善民生和市民的生活、出行等有着紧密的联系。人行道施工质量
2、对市政道路的质量有着非常重要的影响。加强道路人行道施工质量不仅能确保市政道路的质量，还能尽可能地减少市政道路的工期，可以尽早恢复城市道路的通畅。有效道路人行道施工质量管理，还有着控制工程资金的作用，在确保道路人行道施工质量的同时合理的节约工程成本。目前，道路人行道施工质量验收分项较多，既包含道路本身，还包含路缘石等附属设施，导致质量验收主体不明，各部分质量过关，组合不过关的现象，需要进一步对道路人行道施工质量验收做详细的划分，加强人行道的验收主体，保证道路人行道施工的质量，有效地减少了道路人行道往后的维修次数。基于此，制定了道路人行道施工质量验收规程，从土基、基层、整平层、面层、路缘石等方面对
3、道路人行道施工质量验收进行了详细规定，以期为道路人行道施工提供参考的实践指导。为贯彻落实国务院关于深化标准化工作改革方案的相关要求，制定满足市场和创新需要的团体标准，满足企业及各方对道路人行道施工质量验收的实际需求，特提出道路人行道施工质量验收规程团体标准制定项目。3、起草过程3.1标准研制阶段2023年10月，依据中华人民共和国标准化法、国务院关于深化标准化工作改革方案等文件的要求，按照中国中小企业协会团体标准的制修订程序组织有关技术人员成立标准起草工作组，确定标准名称为道路人行道施工质量验收规程。2023年10月，标准起草工作组收集、整理相关标准化资料、专业文献等,为本文件的编制提供参考，

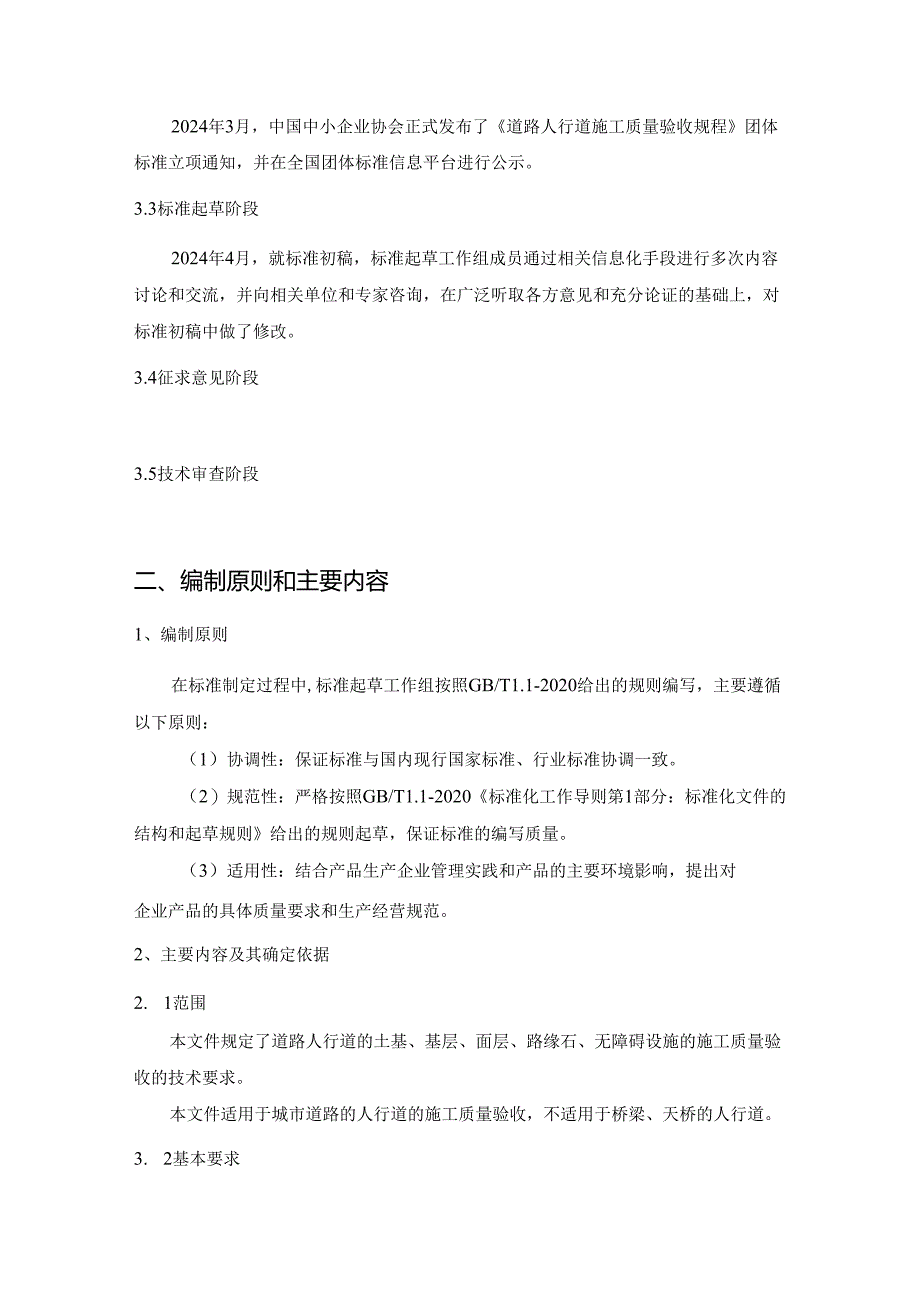

4、并通过企业调研，了解企业实际生产情况，经成分分析、研讨、论证后编写完成道路人行道施工质量验收规程初稿和立项申请书。3.2标准立项阶段2024年3月，中国中小企业协会正式发布了道路人行道施工质量验收规程团体标准立项通知，并在全国团体标准信息平台进行公示。3.3标准起草阶段2024年4月，就标准初稿，标准起草工作组成员通过相关信息化手段进行多次内容讨论和交流，并向相关单位和专家咨询，在广泛听取各方意见和充分论证的基础上，对标准初稿中做了修改。3.4征求意见阶段3.5技术审查阶段二、编制原则和主要内容1、编制原则在标准制定过程中,标准起草工作组按照GB/T1.1-2020给出的规则编写，主要遵循以下
5、原则：（1）协调性：保证标准与国内现行国家标准、行业标准协调一致。（2）规范性：严格按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则给出的规则起草，保证标准的编写质量。（3）适用性：结合产品生产企业管理实践和产品的主要环境影响，提出对企业产品的具体质量要求和生产经营规范。2、主要内容及其确定依据2. 1范围本文件规定了道路人行道的土基、基层、面层、路缘石、无障碍设施的施工质量验收的技术要求。本文件适用于城市道路的人行道的施工质量验收，不适用于桥梁、天桥的人行道。3. 2基本要求城市道路人行道施工质量应按下列要求进行验收：a）工程质量验收均应在施工单位自检合格的基础
6、上进行；b）施工质量应符合本规范和相关专业验收规范的规定；c）施工应符合工程勘察、设计文件的要求；d）参加工程施工质量验收的各方人员应具有规定的资格；e）分项工程的质量应按主控项目和一般项目验收；城市道路人行道检验批质量验收合格应符合下列规定：a）主控项目的质量经抽样检验均应合格；b）一般项目的质量经抽样检验合格。当采用计数抽样时，合格点率应大于80%,但任何一项的检查合格率不低于70%,且不得存在严重缺陷；c）具有完整的施工操作依据和质量检查记录。城市道路人行道分项工程质量验收合格应符合下列规定：a）所含检验批的质量均应验收合格；b）所含检验批的质量验收记录应完整。4. 3.3城市道路人行道
7、工程质量验收合格应符合下列规定：a）所含分项工程的质量均应验收合格；b）相关质量控制资料应完整；c）有关安全、节能、环境保护和主要使用功能的抽样检验结果应符合相应规定；d）观感质量应符合要求。2.3土基2.3.1一般规定土基施工用地范围内，地表的树根、洞穴、植被、杂物等应予清除，并用符合要求的路基材料分层填筑压实。土基宜采用低液限粘质土、低液限粉质土或粗粒土填筑；不得使用淤泥、有机质土及有害的工业废料回填；填料中不得含有杂草、树根、垃圾等物。2. 3.2主控项目人行道范围的土基压实度应达到设计要求并不得小于90%o检验数量：每5000?测不少于3点。检验方法：查检验报告2. 3.3一般项目人行
8、道范围的土基宜采用低液限粘质土、低液限粉质土或者粗粒土填筑，不得使用淤泥及有机质土等填料。检验数量：全部。检验方法：观察，必要时取样检验。2.4基层2.4.1一般规定水泥稳定碎石（砂砾）、石灰粉煤灰稳定碎石等混合料，应采用集中机械拌和方法，以保证混合料的拌和质量。2.4.2主控项目基层原材料及混合料质量控制及检验要求，按城镇道路工程施工与质量验收规范CJJ1有关规定执行。基层的压实度应满足设计要求，设计无要求时其压实度不小于95%0检验数量：每50011?测1点。检验方法：查检验报告。2.4.3一般项目外观质量要求：a）石灰粉煤灰基层混合料拌和宜采用集中机械拌合，要求混合料拌合料均匀，色泽一致
9、；b）级配碎石基层表面坚实平整，混合料无明显离析，表面应坚实、平整、无松散、浮石等现象；c）水泥混凝土基层表面应平整、密实、无蜂窝、麻面、裂缝、积水等缺陷；d）沥青稳定碎石基层表面应坚实、平整、无失散、推挤、油斑、裂缝现象。检验数量：全部。检验方法：观察。2.5料石面层2.5.1一般规定料石面层施工应在基层检验合格，侧石基础达到规定强度后方可进行。料石面层的品种、规格应符合设计要求。石材表面应平整、抗滑。2.5.2主控项目石材强度、厚度应符合设计要求，无设计要求时，其饱和抗压强度不宜小于80MPa,饱和抗弯拉强度不宜低于9MPa0检查数量：同等级、同规格、同类别每100OnI2为一批，每批检验
10、1次。检验方法：查出厂检验报告及复验报告2.5.3一般项目铺砌应稳固、无翘动，表面平整、缝线直顺、缝宽均匀、灌缝饱满，无翘边、翘角、反坡、积水现象。2.6预制砌块面层2.6.1一般规定预制砌块面层应在基层验收合格、侧石基础达到规定强度后方可铺筑。预制砌块面层内外边界必须有护边措施。2.6.2主控项目预制砌块的强度应符合设计要求，无设计要求时，抗压强度不应低于30MPa,抗弯拉强度不应小于4MPa.检验数量：同厂、同规格连续进场每100Om2为一批，每批检验1次。检验方法：查验产品合格证及检验报告。2.6.3一般项目外观质量要求：a）铺面平整、稳固，无空鼓、翘动、断块等缺陷；直线段与曲线段衔接和
11、顺；b）铺面边角整齐，纵横顺直，缝宽均匀，灌缝饱满且砂浆无外溢；c）铺面横坡平顺，无积水、反坡缺陷，板块与盖框及构筑物衔接和顺；d）铺面边角补缺部分的现浇水泥混凝土应分格整齐、纹眼清晰、表面平整。检验数量：全部。检验方法：观察。彩色预制砌块表层应质地致密，色泽均匀、无掉色、起皮、分层、裂缝等缺陷，表面花纹图案深度不得超过彩面层厚度。2.7透水砖面层2.7.1一般规定透水砖面层应在基层检验合格后方可进行。透水砖整平层应采用水泥净浆，其强度和厚度应符合设计要求。嵌缝宜采用水泥砂浆。2.7.2主控项目透水砖的强度应符合设计要求，无设计要求时劈裂抗拉强度不应低于3MPa0检验量：同等级、同规格、同类别
12、每100om2为一批，每批检验1次。检验方法：查检产品合格证，检验报告。2.7.3一般项目外观质量要求：a）铺面平整、稳固，无空鼓、翘动、断块等缺陷；直线段与曲线段衔接和顺；b）铺面边角整齐，纵横顺直，缝宽均匀；c）铺面横坡平顺，板块与盖框、盲道，构筑物衔接和顺；d）铺面的坡度应符合设计要求。检验数量：全部。检验方法：观察。2.8沥青混合料面层2.8.1一般规定沥青混合料面层施工应在基层检验合格、侧石基础达到规定强度后方可进行。沥青混合料面层的强度和厚度应符合设计要求。2.8.2主控项目沥青混合料压实度应满足设计要求，无设计要求时不得小于95%o检查数量：每50（2查3点。检验方法：查检验报告
13、。2.8.3一般项目外观质量要求：a）表面应平整、密实，无明显轮迹；b）无裂缝、烂边、掉渣、推挤现象，烫边无枯焦现象，接茬平顺；c）与建构筑物衔接平顺，无积水；d）对周围环境无污染，彩色沥青色差不明显。2.9路缘石2.9.1一般规定路缘石施工应与车行道、人行道铺装及平石的铺设协调进行。外形尺寸及材质不一的路缘石不得混合排砌。2.9.2主控项目石质路缘石应采用质地坚硬的石料加工，强度应符合设计要求。设计未规定时，其强度不应小于30MPa。检验数量：同厂、同规格连续进场每500m为一批，每批检验1次。检验方法：查产品合格证及检验报告。2.9.3一般项目外观质量应符合下列要求：a）路缘石外露面平整、
14、清洁，无贯穿裂纹、分层，色差、杂色不明显；b）路缘石顶面平顺，棱线直顺，顶面与人行道板衔接和顺；直线段与曲线段衔接顺畅；平缘石表面应平顺不阻水；c）安装稳固，缝宽均匀一致，灌缝饱满，填缝密实，勾抹光洁，缝色与路缘石无明显不协调色差。检验数量：全数检查。检验方法：观察。2.10路缘石2.10.1一般规定无障碍坡道的宽度、坡度应符合设计要求，坡面应平整、防滑。交叉口及路中过街处，缘石坡道应与人行横道线相对应，且不宜设置在正对雨水口处。2.10.2主控项目无障碍设施采用的材料、半成品和成品的规格及质量应符合本规范相应条文的规定。检验数量：每批进料检验不少于1次。检验方法：查检产品合格证，检验报告。无
15、障碍路缘石坡道、行进盲道和提示盲道的平面位置、铺设形式、色彩应符合设计要求。检验数量：全部。检验方法：核对设计图纸。2.10.3一般项目无障碍路缘石坡道的形状、坡度应符合设计要求；路缘石坡道正面的侧石应高出路面并不大于IOnun0检验数量：全部。检验方法：观察、尺量。外观质量应符合下列要求：a）触感盲道铺面平顺，与相邻铺面衔接平整、紧密，无接边高差等缺陷；b）路缘石坡道铺面与周边人行道铺面应搭接平顺，无缺漏破损等缺陷。检验数量：全部。检验方法：观察。三、涉及专利的有关说明本文件不涉及专利及知识产权问题。四、采用国际标准和国外先进标准情况，与国际、国内同类标准水平的对比情况本文件为首次自主制定，不涉及国际国外标准采标情况。国内与之相关的标准及文献如下：CJJ1城镇道路工程施工与质量验收规范CJJ169城镇道路路面设计规范CJJ194城市道路路基设计规范JTG3450公路路基路面现场测试规程JTG3441公路工程
