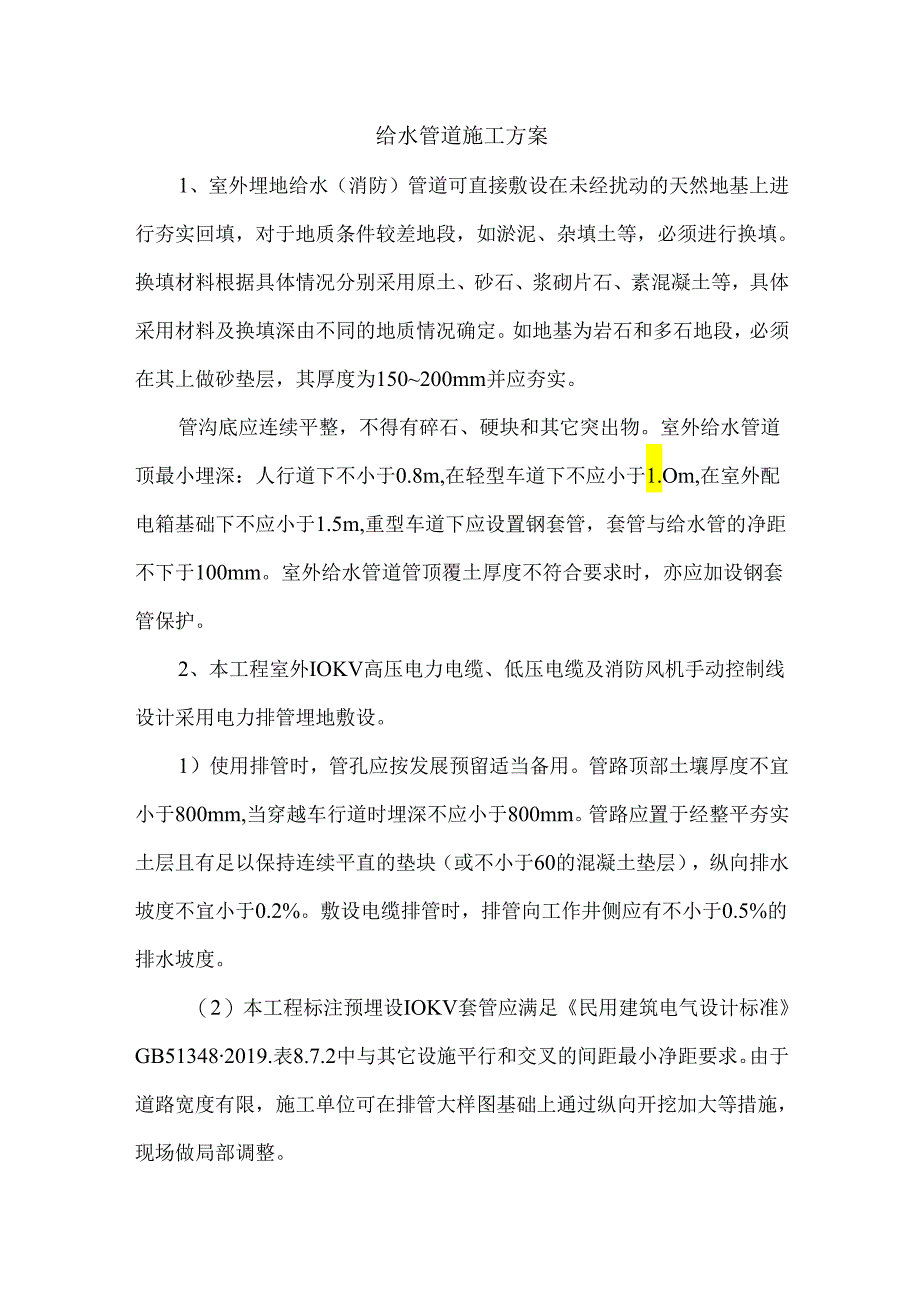

1、给水管道施工方案1、室外埋地给水（消防）管道可直接敷设在未经扰动的天然地基上进行夯实回填，对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深由不同的地质情况确定。如地基为岩石和多石地段，必须在其上做砂垫层，其厚度为150200mm并应夯实。管沟底应连续平整，不得有碎石、硬块和其它突出物。室外给水管道顶最小埋深：人行道下不小于0.8m,在轻型车道下不应小于1.Om,在室外配电箱基础下不应小于1.5m,重型车道下应设置钢套管，套管与给水管的净距不下于100mm。室外给水管道管顶覆土厚度不符合要求时，亦应加设钢套管

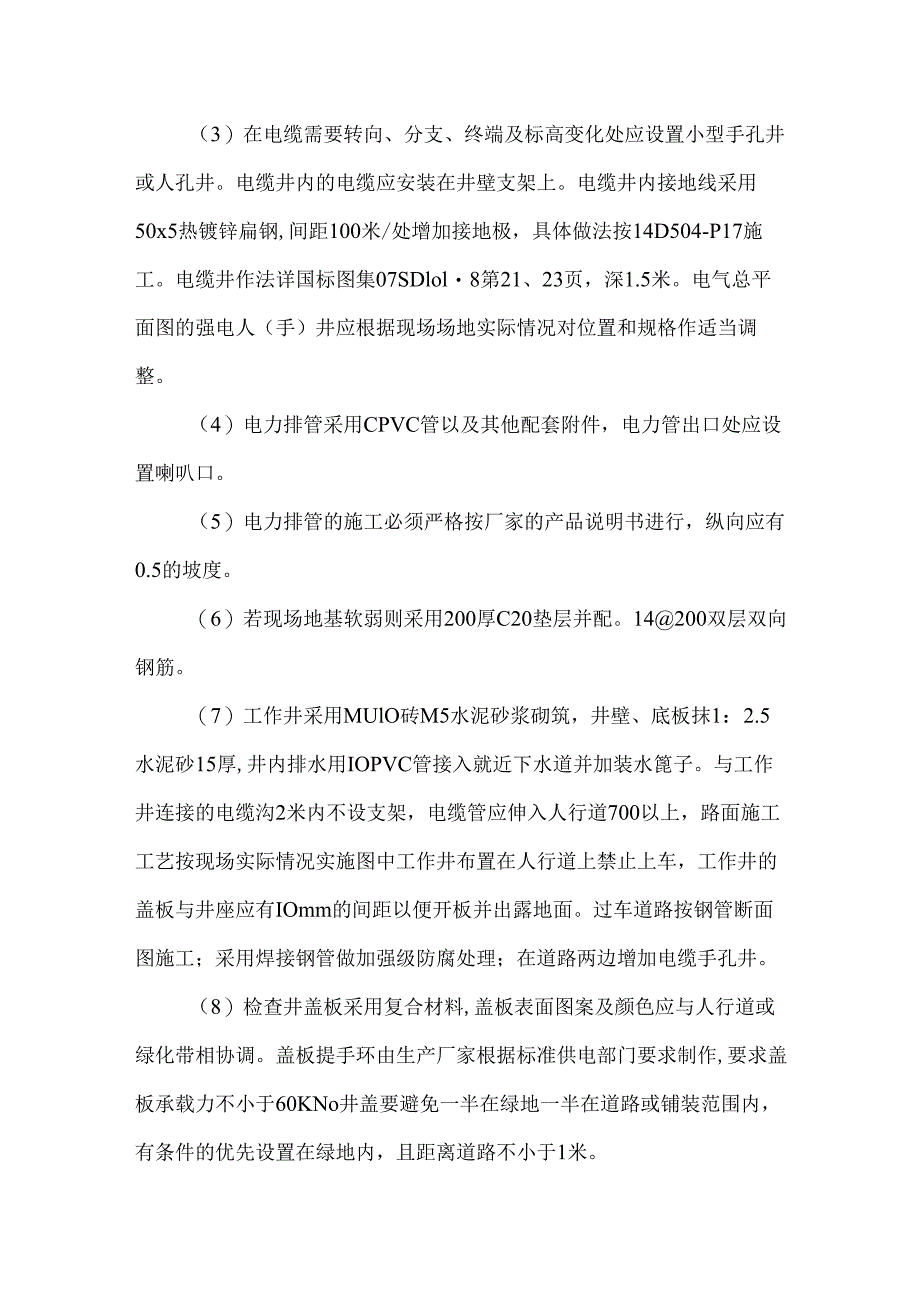

2、保护。2、本工程室外IOKV高压电力电缆、低压电缆及消防风机手动控制线设计采用电力排管埋地敷设。1）使用排管时，管孔应按发展预留适当备用。管路顶部土壤厚度不宜小于800mm,当穿越车行道时埋深不应小于800mm。管路应置于经整平夯实土层且有足以保持连续平直的垫块（或不小于60的混凝土垫层），纵向排水坡度不宜小于0.2%。敷设电缆排管时，排管向工作井侧应有不小于0.5%的排水坡度。（2）本工程标注预埋设IOKV套管应满足民用建筑电气设计标准GB513482019.表8.7.2中与其它设施平行和交叉的间距最小净距要求。由于道路宽度有限，施工单位可在排管大样图基础上通过纵向开挖加大等措施，现场做局部
3、调整。（3）在电缆需要转向、分支、终端及标高变化处应设置小型手孔井或人孔井。电缆井内的电缆应安装在井壁支架上。电缆井内接地线采用50x5热镀锌扁钢,间距100米/处增加接地极，具体做法按14D504-P17施工。电缆井作法详国标图集07SDlol8第21、23页，深1.5米。电气总平面图的强电人（手）井应根据现场场地实际情况对位置和规格作适当调整。（4）电力排管采用CPVC管以及其他配套附件，电力管出口处应设置喇叭口。（5）电力排管的施工必须严格按厂家的产品说明书进行，纵向应有0.5的坡度。（6）若现场地基软弱则采用200厚C20垫层并配。14200双层双向钢筋。（7）工作井采用MUlO砖M5
4、水泥砂浆砌筑，井壁、底板抹1：2.5水泥砂15厚,井内排水用IOPVC管接入就近下水道并加装水篦子。与工作井连接的电缆沟2米内不设支架，电缆管应伸入人行道700以上，路面施工工艺按现场实际情况实施图中工作井布置在人行道上禁止上车，工作井的盖板与井座应有IOmm的间距以便开板并出露地面。过车道路按钢管断面图施工；采用焊接钢管做加强级防腐处理；在道路两边增加电缆手孔井。（8）检查井盖板采用复合材料,盖板表面图案及颜色应与人行道或绿化带相协调。盖板提手环由生产厂家根据标准供电部门要求制作,要求盖板承载力不小于60KNo井盖要避免一半在绿地一半在道路或铺装范围内，有条件的优先设置在绿地内，且距离道路不

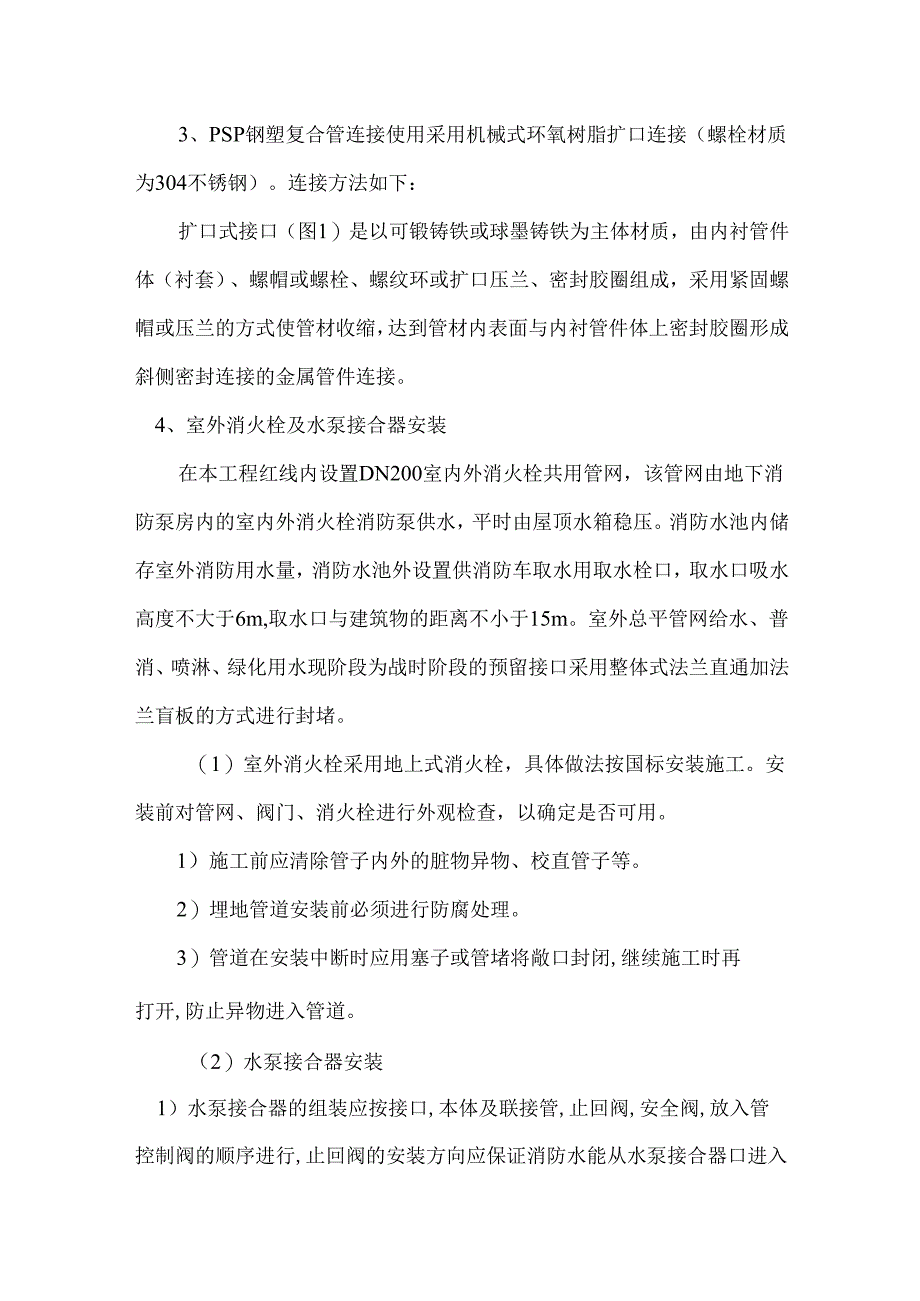

5、小于1米。3、PSP钢塑复合管连接使用采用机械式环氧树脂扩口连接（螺栓材质为304不锈钢）。连接方法如下：扩口式接口（图1）是以可锻铸铁或球墨铸铁为主体材质，由内衬管件体（衬套）、螺帽或螺栓、螺纹环或扩口压兰、密封胶圈组成，采用紧固螺帽或压兰的方式使管材收缩，达到管材内表面与内衬管件体上密封胶圈形成斜侧密封连接的金属管件连接。4、室外消火栓及水泵接合器安装在本工程红线内设置DN200室内外消火栓共用管网，该管网由地下消防泵房内的室内外消火栓消防泵供水，平时由屋顶水箱稳压。消防水池内储存室外消防用水量，消防水池外设置供消防车取水用取水栓口，取水口吸水高度不大于6m,取水口与建筑物的距离不小于15
6、m。室外总平管网给水、普消、喷淋、绿化用水现阶段为战时阶段的预留接口采用整体式法兰直通加法兰盲板的方式进行封堵。（1）室外消火栓采用地上式消火栓，具体做法按国标安装施工。安装前对管网、阀门、消火栓进行外观检查，以确定是否可用。1）施工前应清除管子内外的脏物异物、校直管子等。2）埋地管道安装前必须进行防腐处理。3）管道在安装中断时应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。（2）水泵接合器安装1）水泵接合器的组装应按接口,本体及联接管,止回阀,安全阀,放入管控制阀的顺序进行,止回阀的安装方向应保证消防水能从水泵接合器口进入系统.地下连接管道应防腐。2）水泵接合器,应有与室外消火
7、栓相区别的标志。5、给水管道试压、清洗、消毒（1）水压试验a）当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.OMPa时,水压强度试验压力应为设计工作压力加0.4MPao本项目室外埋地自动喷淋管及室内消火栓管工作压力1.6MPa,其余压力给水管道工作压力1.25MPa,故试验压力分别应为：2.0MPa和1.65Mpaob）水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min后，管网无渗漏、无变形，且压力降不应大于0.05MPaoc）水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h,应无渗漏。d）水压试验时环境温度不宜低于5,当低于5时，水压试验应采取防冻措施。（2）管道冲洗a）给水管道系统在验收前,应进行通水冲洗。冲洗水流速宜大于2ms,应不留死角，每个配水点龙头应打开,系统最低点应设放水口,清洗时间控制在冲洗出口处排水的水质与进水相当为止。b）生活饮用水系统经冲洗后,还应用含2030mgI的游离氯的水灌满管道进行消毒。含氯水在管中应滞留24小时以上。c）管道消毒后,再用饮用水冲洗,水质符合现行的国家标准生活饮用水卫生标准后,方可交付使用。
