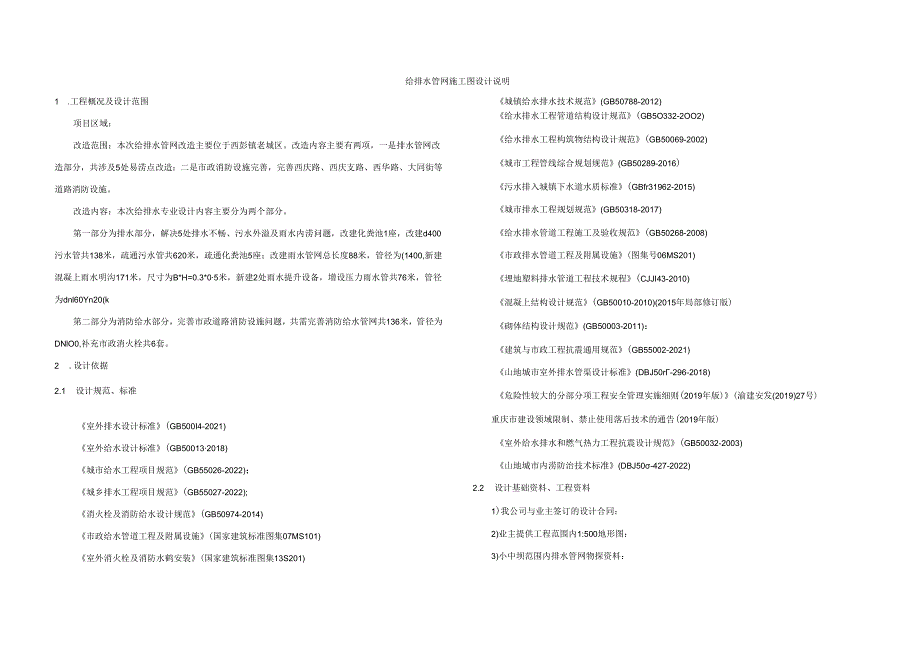

1、给排水管网施工图设计说明1 .工程概况及设计范围项目区域：改造范围：本次给排水管网改造主要位于西彭镇老城区。改造内容主要有两项，一是排水管网改造部分，共涉及5处易涝点改造：二是市政消防设施完善，完善西庆路、西庆支路、西华路、大同街等道路消防设施。改造内容：本次给排水专业设计内容主要分为两个部分。第一部分为排水部分，解决5处排水不畅、污水外溢及雨水内涝问题，改建化粪池1座，改建d400污水管共138米，疏通污水管共620米，疏通化粪池5座；改建雨水管网总长度88米，管径为(1400,新建混凝上雨水明沟171米，尺寸为B*H=0.3*05米，新建2处雨水提升设备，增设压力雨水管共76米，管径为dn
2、l60Yn20(k第二部分为消防给水部分，完善市政道路消防设施问题，共需完善消防给水管网共136米，管径为DNlO0,补充市政消火栓共6套。2 .设计依据2.1 设计规范、标准室外排水设计标准(GB500I4-2021)室外给水设计标准(GB500132018)城市给水工程项目规范(GB55026-2022)；城乡排水工程项目规范(GB55027-2022);消火栓及消防给水设计规范(GB50974-2014)市政给水管道工程及附属设施(国家建筑标准图集07MS101)室外消火栓及消防水鹤安装(国家建筑标准图集13S201)城镇给水排水技术规范(GB50788-2012)给水排水工程管道结构设
3、计规范(GB5O332-2OO2)给水排水工程构筑物结构设计规范(GB50069-2002)城市工程管线综合规划规范(GB50289-2016)污水排入城镇下水道水质标准(GBfr31962-2015)城市排水工程规划规范(GB50318-2017)给水排水管道工程施工及验收规范(GB50268-2008)市政排水管道工程及附属设施(图集号06MS201)埋地塑料排水管道工程技术规程(CJJI43-2010)混凝上结构设计规范(GB50010-2010)(2015年局部修订版)砌体结构设计规范(GB50003-2011)：建筑与市政工程抗震通用规范(GB55002-2021)山地城市室外排水管

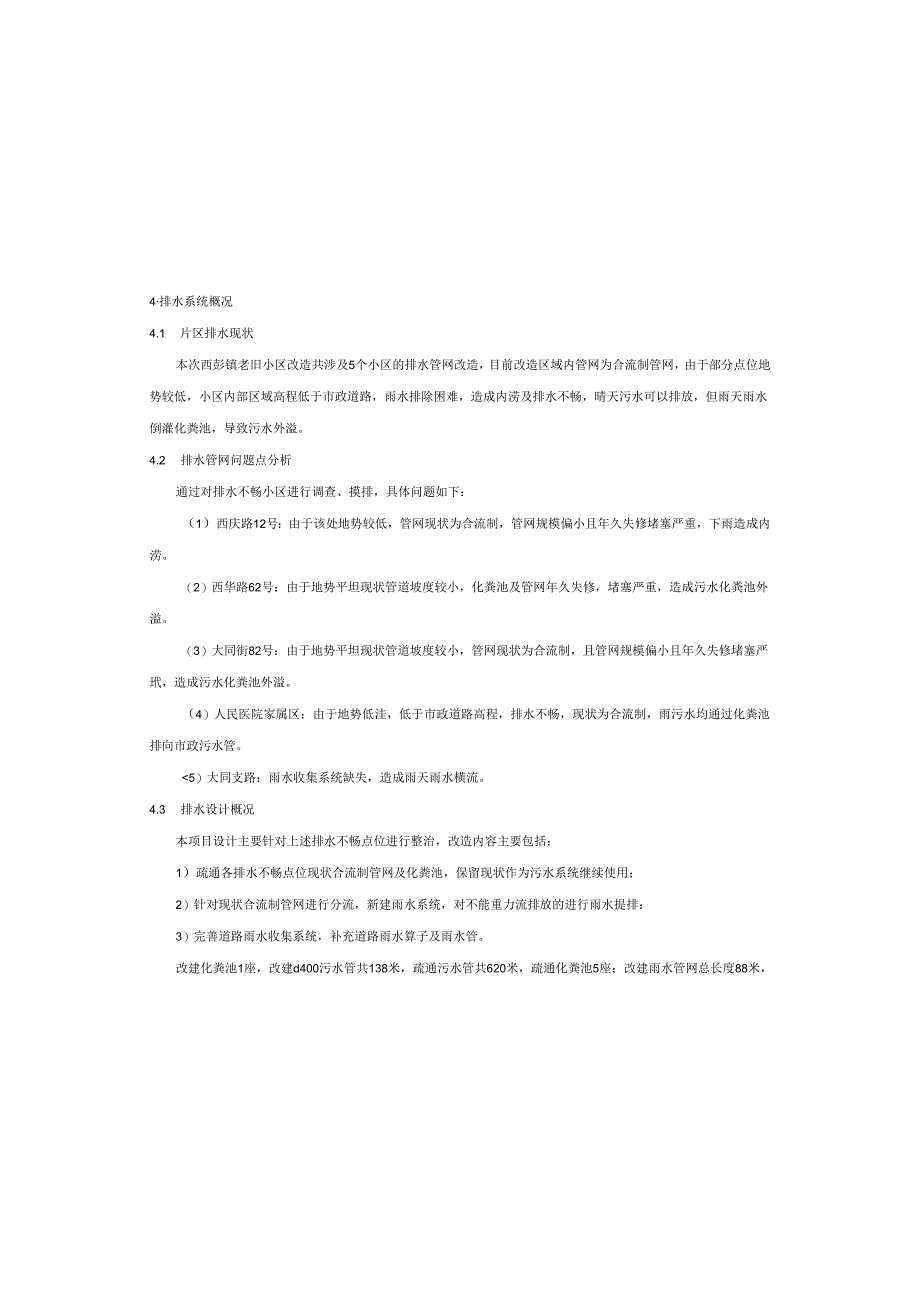

4、渠设计标准(DBJ50r-296-2018)危险性较大的分部分项工程安全管理实施细则(2019年版)(渝建安发(2019)27号)重庆市建设领域限制、禁止使用落后技术的通告(2019年版)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)山地城市内涝防治技术标准(DBJ50-427-2022)2.2 设计基础资料、工程资料1)我公司与业主签订的设计合同：2)业主提供工程范围内1:500地形图：3)小中坝范围内排水管网物探资料：4)市政公用工程设计文件编制深度规定(2013年版)；(中华人民共和国建设部2013.04)4排水系统概况4.1 片区排水现状本次西彭镇老旧小区改造共涉及

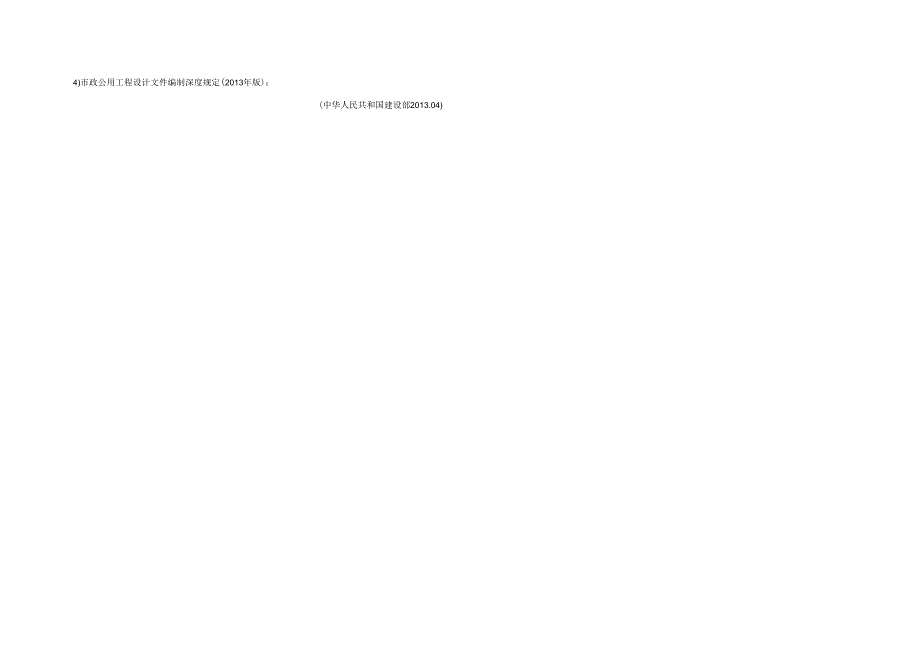

5、5个小区的排水管网改造，目前改造区域内管网为合流制管网，由于部分点位地势较低，小区内部区域高程低于市政道路，雨水排除困难，造成内涝及排水不畅，晴天污水可以排放，但雨天雨水倒灌化粪池，导致污水外溢。4.2 排水管网问题点分析通过对排水不畅小区进行调查、摸排，具体问题如下：（1）西庆路12号：由于该处地势较低，管网现状为合流制，管网规模偏小且年久失修堵塞严重，下雨造成内涝。（2）西华路62号：由于地势平坦现状管道坡度较小，化粪池及管网年久失修，堵塞严重，造成污水化粪池外溢。（3）大同街82号：由于地势平坦现状管道坡度较小，管网现状为合流制，且管网规模偏小且年久失修堵塞严玳，造成污水化粪池外溢。（4
6、）人民医院家属区：由于地势低洼，低于市政道路高程，排水不畅，现状为合流制，雨污水均通过化粪池排向市政污水管。5）大同支路：雨水收集系统缺失，造成雨天雨水横流。4.3 排水设计概况本项目设计主要针对上述排水不畅点位进行整治，改造内容主要包括：1）疏通各排水不畅点位现状合流制管网及化粪池，保留现状作为污水系统继续使用；2）针对现状合流制管网进行分流，新建雨水系统，对不能重力流排放的进行雨水提排：3）完善道路雨水收集系统，补充道路雨水算子及雨水管。改建化粪池1座，改建d400污水管共138米，疏通污水管共620米，疏通化粪池5座；改建雨水管网总长度88米，管径为d40（）,新建混凝上雨水明沟171米
7、，尺寸为B*H=0.3*0.5米,5）业主提供的其他相关资料。2.3上阶段审查意见及回复方案阶段无本专业意见。3.区域自然条件（1）地形地貌施工场地位于九龙坡区，场地原始地形为丘陵斜坡地貌。场地现状地形整体较北侧高、南侧低，场地相对较平坦，地面坡角在322之间：场地高程280.21344.68m之间，环境最大相对高差为6447m0场区交通条件较好，已达到“三通一平”，施工条件较好。（2）气象水文勘测区属亚热带季风气候区，具有春旱、夏热、秋雨绵绵、冬暖而多雾，无霜期长，雨量充沛的特点。据重庆气象局19582018年资料，归纳引用如下：-降雨量：多年平均降雨量1109.89mm,降雨量多集中在59
8、月，占全年降雨量的70%；冬季雨量最少（12月至翌年2月），占全年降雨量的4.2%,月平均降雨量，1月份最少，为13.8mm,7月份最多，为186.5mm。日最大降雨量21Imm（2007年7月15日），多年平均日最大降雨量为94.5mnio气温：多年平均气温18.6C,极端最低气温为d.5C（1961年1月17日），极端最高气温42.5*C（2006年8月29日）。多年月平均值，1月份最低，平均气温7.0C；7月份最高，平均气温29.6C。一湿度：相对湿度，多年平均相对湿度80%,年内分配以12月最大，为87%：以8月份最小，为74%。-一霜冻期日期圾为1020天，雾11数多达2035天，口
9、照数达1384.21542.8小时。风：主导风向为东北风，历年平均风速为1.50ms,最大风速为28.00ms.P=100年。设计降雨历时：t=l+t2(min)其中，地面集水时间：tt=5(min)管渠内雨水流行时间：l2(min)按计算确定。综合径流系数：道路路面=095,规划区=0.7,综合径流系数加权平均计算。汇水面积(F)分地块计算(ha)。2)雨水管沟断面的计算其断面计算如下：Q=V*AV=(IZn)*R中的相关用地用水量指标，确定居住用地用水量为5131.m2d,本工程中用水量指标根据居住用地用水取最大值131.11d则污水面积比流量q=131048640.9=1.361.shm
10、2=O.14m3shnro另外，在污水量中计入10%的地下水渗入。1)污水设计流量计算如下;新建2处雨水提升设备，增设压力雨水管共76米，管径为dnl60dn20005.设计标准及基本参数5.1 排水体制本工程排水体制采用雨、污水分流制。5.2 基本设计参数雨水管道按满流设计，本工程排水管道均采用管顶平接。污水管道最大设计充满度管径(mm)最大设计充满度200-3000.553504500.65500-9000.7010000.75本工程排水管道均采用管顶平接。5.3 雨水系统设计参数(1)雨水设计流量公式：Q=qF(1./S)本次设计雨水暴雨强度公式采用重庆市沙坪坝区暴雨强度公式:q=113
