《金属钛的焊接方法.docx》由会员分享，可在线阅读，更多相关《金属钛的焊接方法.docx（3页珍藏版）》请在第壹文秘上搜索。

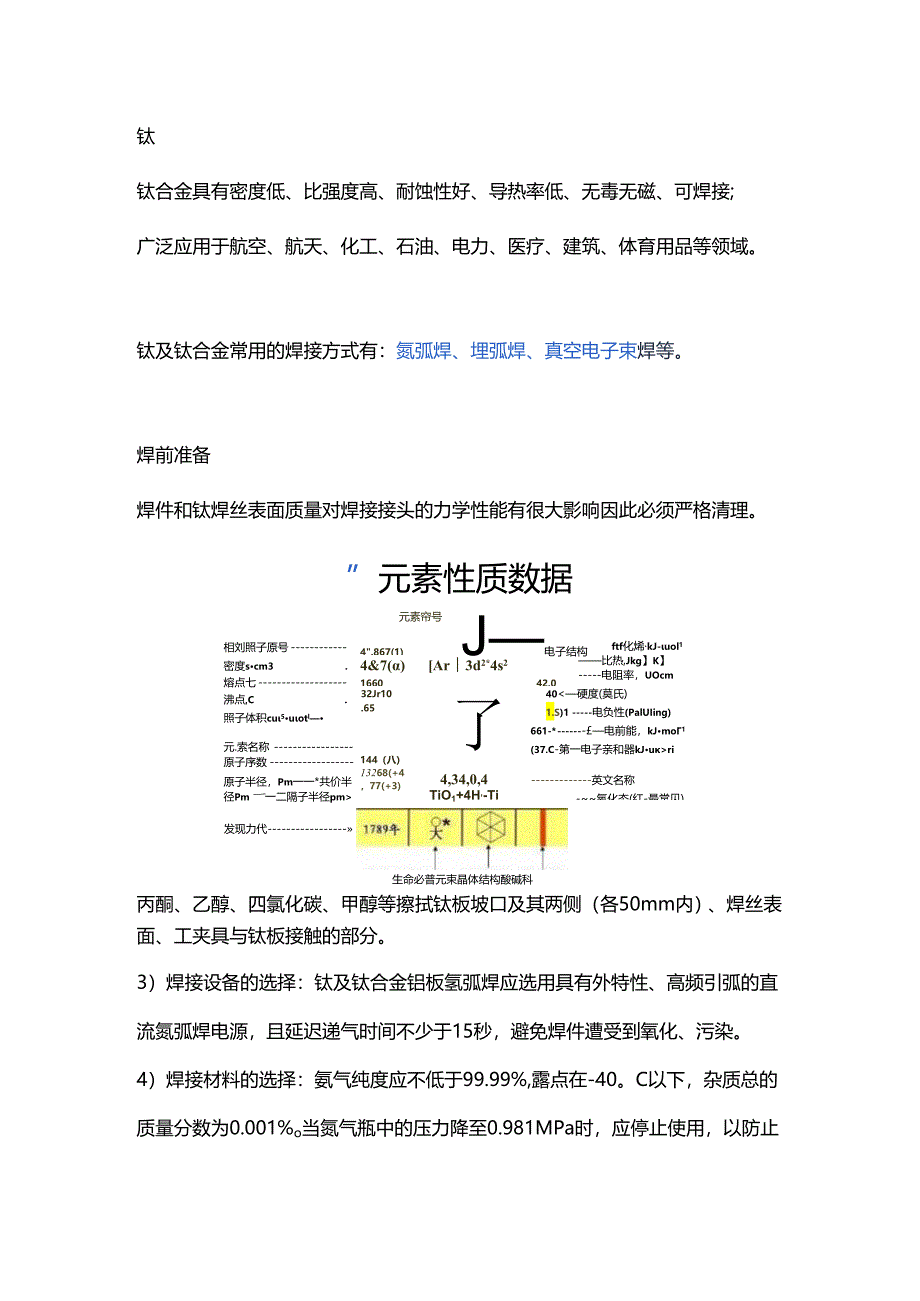

1、钛钛合金具有密度低、比强度高、耐蚀性好、导热率低、无毒无磁、可焊接;广泛应用于航空、航天、化工、石油、电力、医疗、建筑、体育用品等领域。钛及钛合金常用的焊接方式有：氮弧焊、埋弧焊、真空电子束焊等。焊前准备焊件和钛焊丝表面质量对焊接接头的力学性能有很大影响因此必须严格清理。”元素性质数据相刘照子原号密度scm3.熔点七沸点,C.照子体积cu5uotl元.索名称原子序数原子半径，Pm一一*共价半径Pm一一二隔子半径pm元素帘号4.867(1)J电子结构4&7()Ar3d2*4s2166042.0ftf化烯kJ-uol1比热,Jkg】K】电阻率，UOcm32Jr10.65了TiIitanium40r

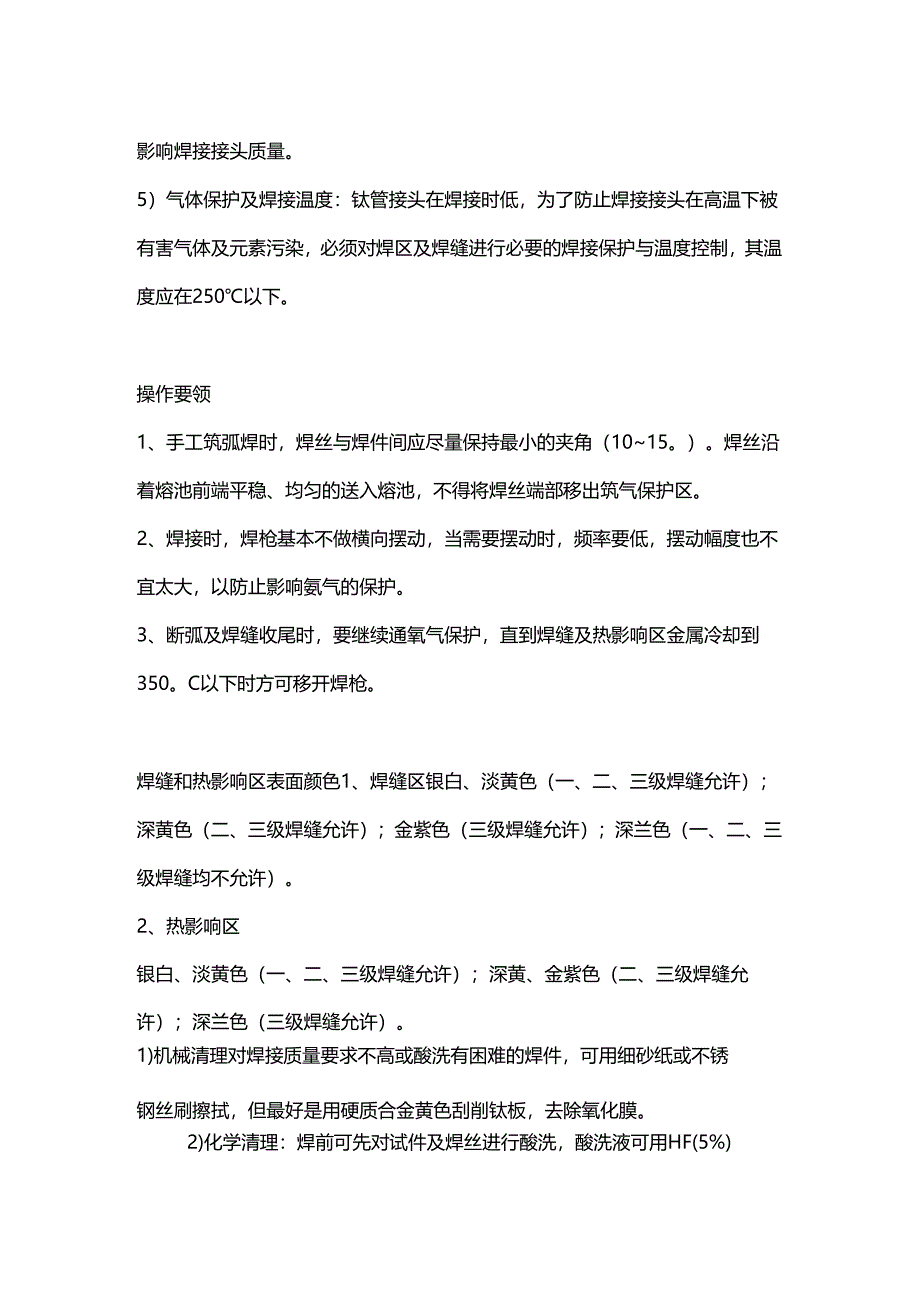

2、i英文名称-氧化态(红-最常见)0.86*还原电伯，V144（八）13268(+4，77(+3)4,34,0,4TiO1+4H,-Ti发现力代生命必普元束晶体结构酸碱科丙酮、乙醇、四氯化碳、甲醇等擦拭钛板坡口及其两侧（各50mm内）、焊丝表面、工夹具与钛板接触的部分。3）焊接设备的选择：钛及钛合金铝板氢弧焊应选用具有外特性、高频引弧的直流氮弧焊电源，且延迟递气时间不少于15秒，避免焊件遭受到氧化、污染。4）焊接材料的选择：氨气纯度应不低于99.99%,露点在-40。C以下，杂质总的质量分数为0.001%o当氮气瓶中的压力降至0.981MPa时，应停止使用，以防止影响焊接接头质量。5）气体保护及

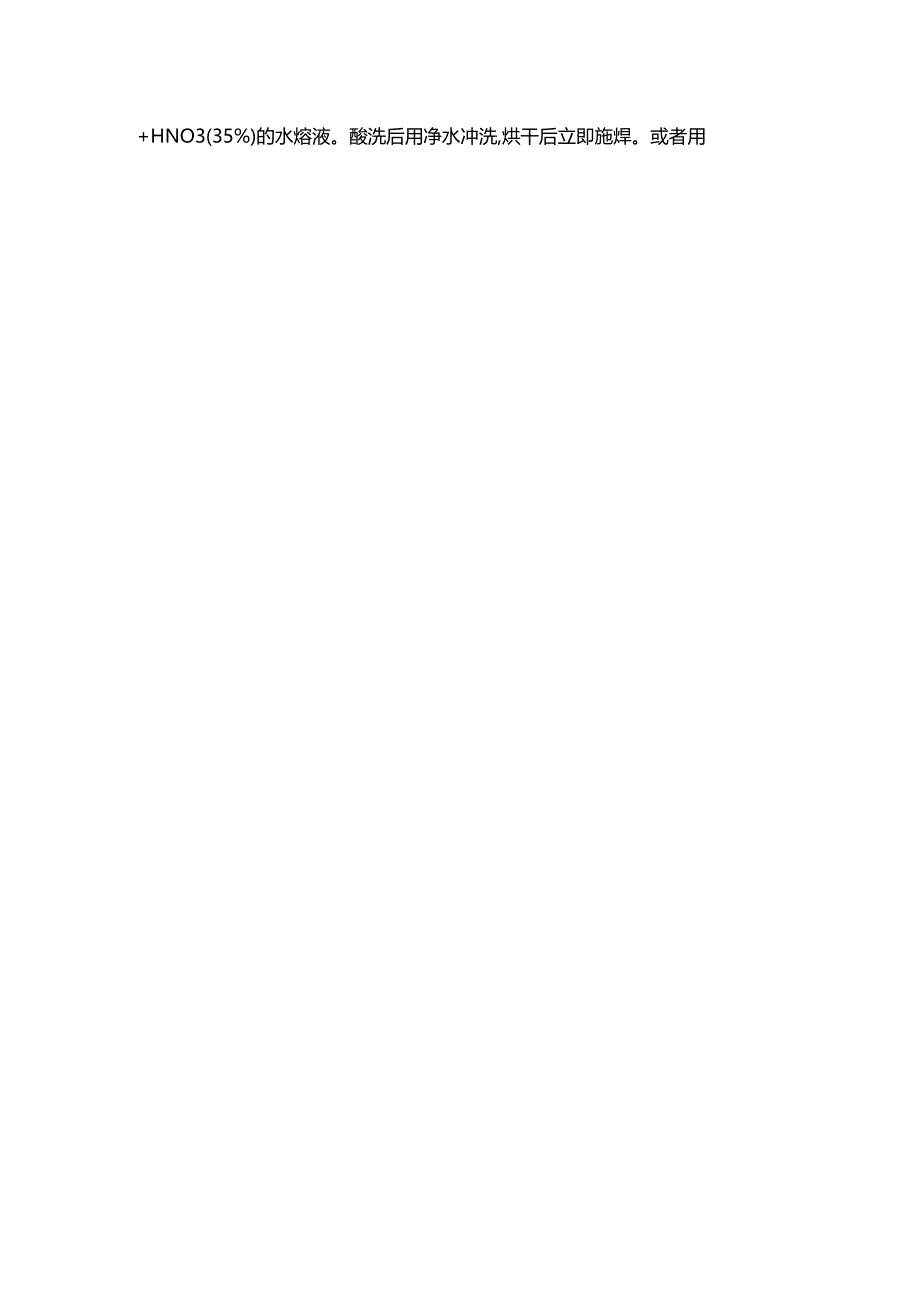

3、焊接温度：钛管接头在焊接时低，为了防止焊接接头在高温下被有害气体及元素污染，必须对焊区及焊缝进行必要的焊接保护与温度控制，其温度应在250以下。操作要领1、手工筑弧焊时，焊丝与焊件间应尽量保持最小的夹角（1015。）。焊丝沿着熔池前端平稳、均匀的送入熔池，不得将焊丝端部移出筑气保护区。2、焊接时，焊枪基本不做横向摆动，当需要摆动时，频率要低，摆动幅度也不宜太大，以防止影响氨气的保护。3、断弧及焊缝收尾时，要继续通氧气保护，直到焊缝及热影响区金属冷却到350。C以下时方可移开焊枪。焊缝和热影响区表面颜色1、焊缝区银白、淡黄色（一、二、三级焊缝允许）；深黄色（二、三级焊缝允许）；金紫色（三级焊缝允许）；深兰色（一、二、三级焊缝均不允许）。2、热影响区银白、淡黄色（一、二、三级焊缝允许）；深黄、金紫色（二、三级焊缝允许）；深兰色（三级焊缝允许）。1)机械清理对焊接质量要求不高或酸洗有困难的焊件，可用细砂纸或不锈钢丝刷擦拭，但最好是用硬质合金黄色刮削钛板，去除氧化膜。2)化学清理：焊前可先对试件及焊丝进行酸洗，酸洗液可用HF(5%)+HNO3(35%)的水熔液。酸洗后用净水冲洗,烘干后立即施焊。或者用
