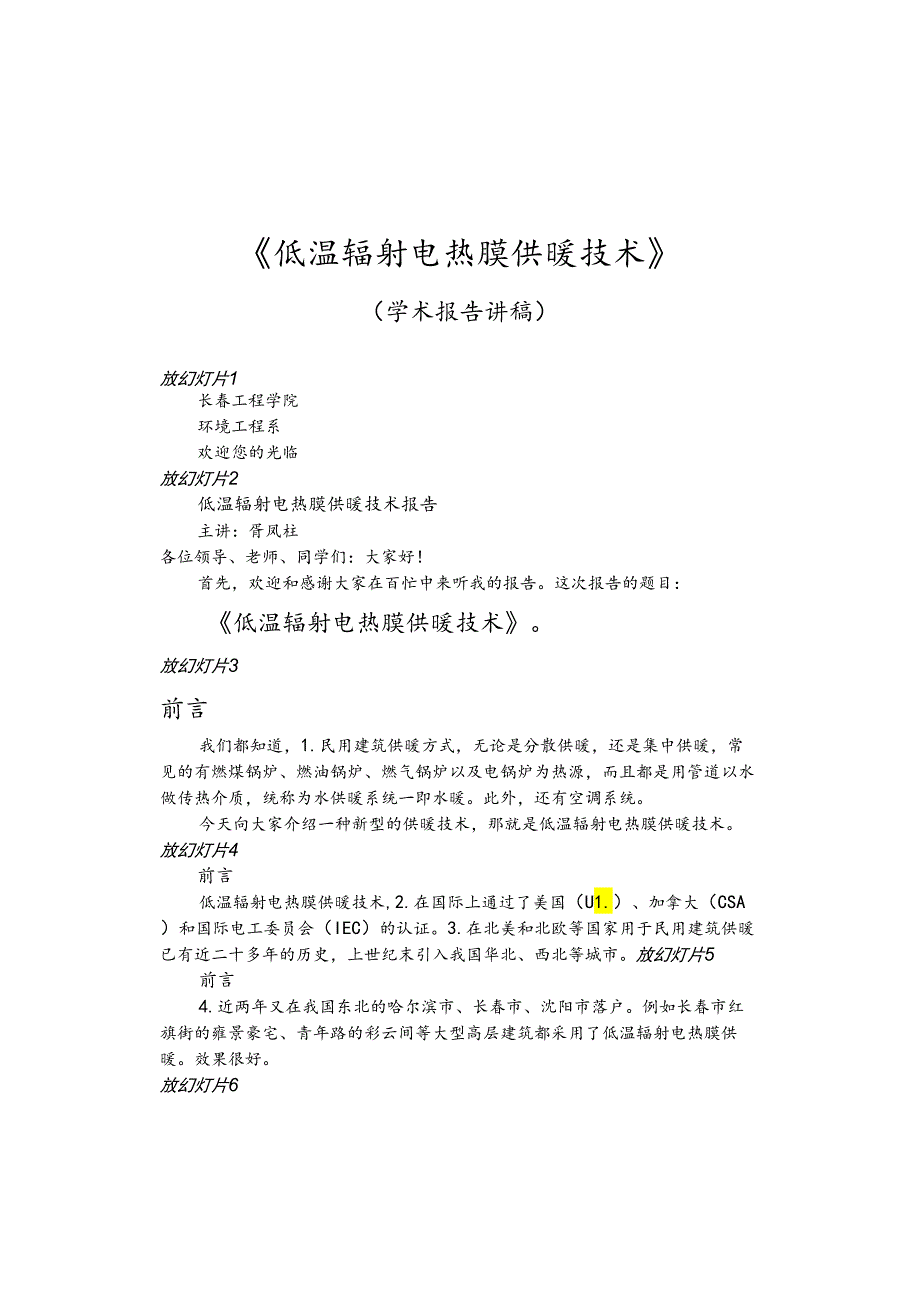

1、低温辐射电热膜供暖技术（学术报告讲稿）放幻灯片1长春工程学院环境工程系欢迎您的光临放幻灯片2低温辐射电热膜供暖技术报告主讲：胥凤柱各位领导、老师、同学们：大家好！首先，欢迎和感谢大家在百忙中来听我的报告。这次报告的题目：低温辐射电热膜供暖技术。放幻灯片3前言我们都知道，1.民用建筑供暖方式，无论是分散供暖，还是集中供暖，常见的有燃煤锅炉、燃油锅炉、燃气锅炉以及电锅炉为热源，而且都是用管道以水做传热介质，统称为水供暖系统一即水暖。此外，还有空调系统。今天向大家介绍一种新型的供暖技术，那就是低温辐射电热膜供暖技术。放幻灯片4前言低温辐射电热膜供暖技术,2.在国际上通过了美国（U1.）、加拿大（CS

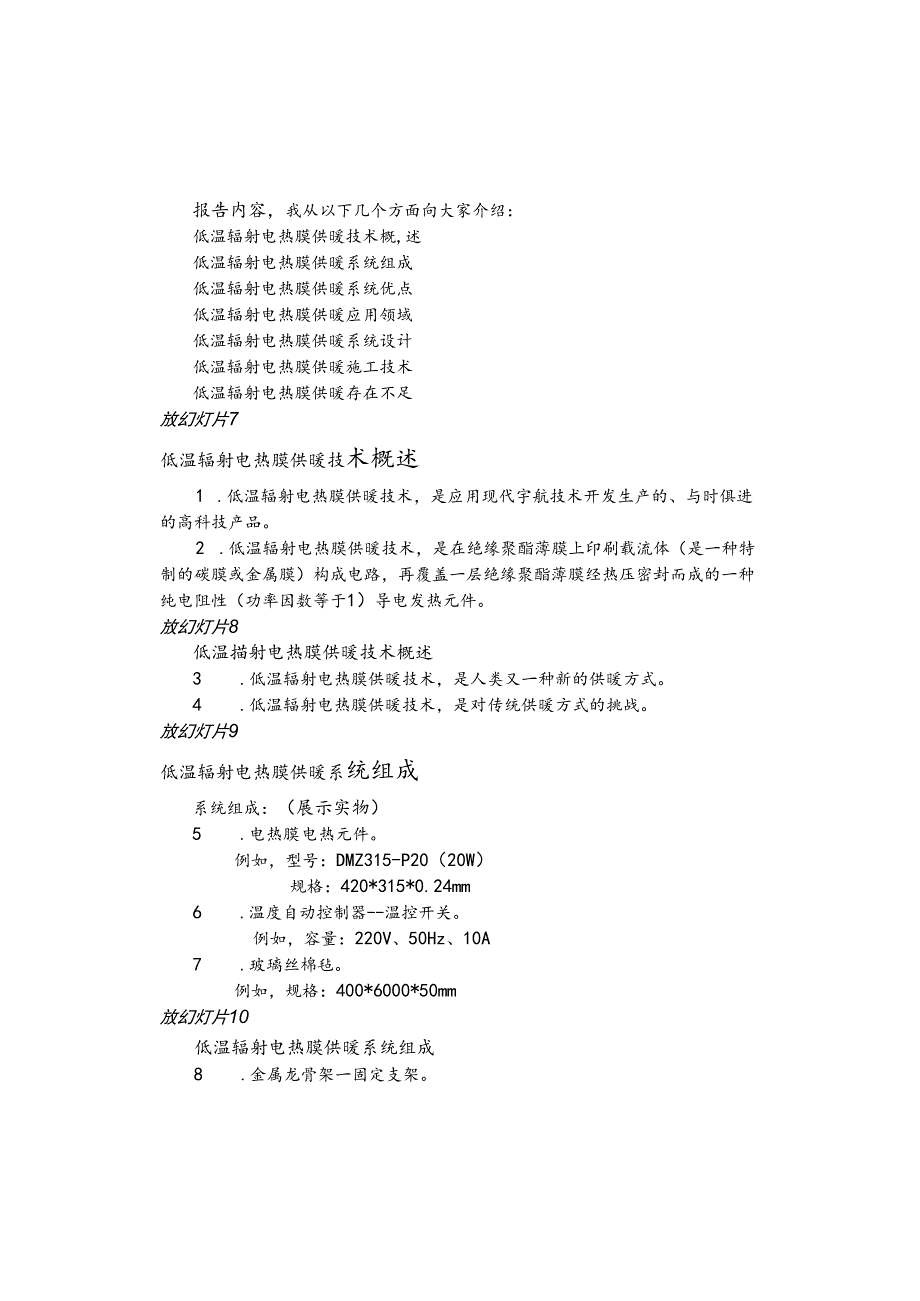

2、A）和国际电工委员会（IEC）的认证。3.在北美和北欧等国家用于民用建筑供暖已有近二十多年的历史，上世纪末引入我国华北、西北等城市。放幻灯片5前言4.近两年又在我国东北的哈尔滨市、长春市、沈阳市落户。例如长春市红旗街的雍景豪宅、青年路的彩云间等大型高层建筑都采用了低温辐射电热膜供暖。效果很好。放幻灯片6报告内容，我从以下几个方面向大家介绍：低温辐射电热膜供暖技术概,述低温辐射电热膜供暖系统组成低温辐射电热膜供暖系统优点低温辐射电热膜供暖应用领域低温辐射电热膜供暖系统设计低温辐射电热膜供暖施工技术低温辐射电热膜供暖存在不足放幻灯片7低温辐射电热膜供暖技术概述1 .低温辐射电热膜供暖技术，是应用现
3、代宇航技术开发生产的、与时俱进的高科技产品。2 .低温辐射电热膜供暖技术，是在绝缘聚酯薄膜上印刷载流体（是一种特制的碳膜或金属膜）构成电路，再覆盖一层绝缘聚酯薄膜经热压密封而成的一种纯电阻性（功率因数等于1）导电发热元件。放幻灯片8低温描射电热膜供暖技术概述3 .低温辐射电热膜供暖技术，是人类又一种新的供暖方式。4 .低温辐射电热膜供暖技术，是对传统供暖方式的挑战。放幻灯片9低温辐射电热膜供暖系统组成系统组成：（展示实物）5 .电热膜电热元件。例如，型号：DMZ315-P20（20W）规格：420*315*0.24mm6 .温度自动控制器-温控开关。例如，容量：220V、50Hz、10A7 .

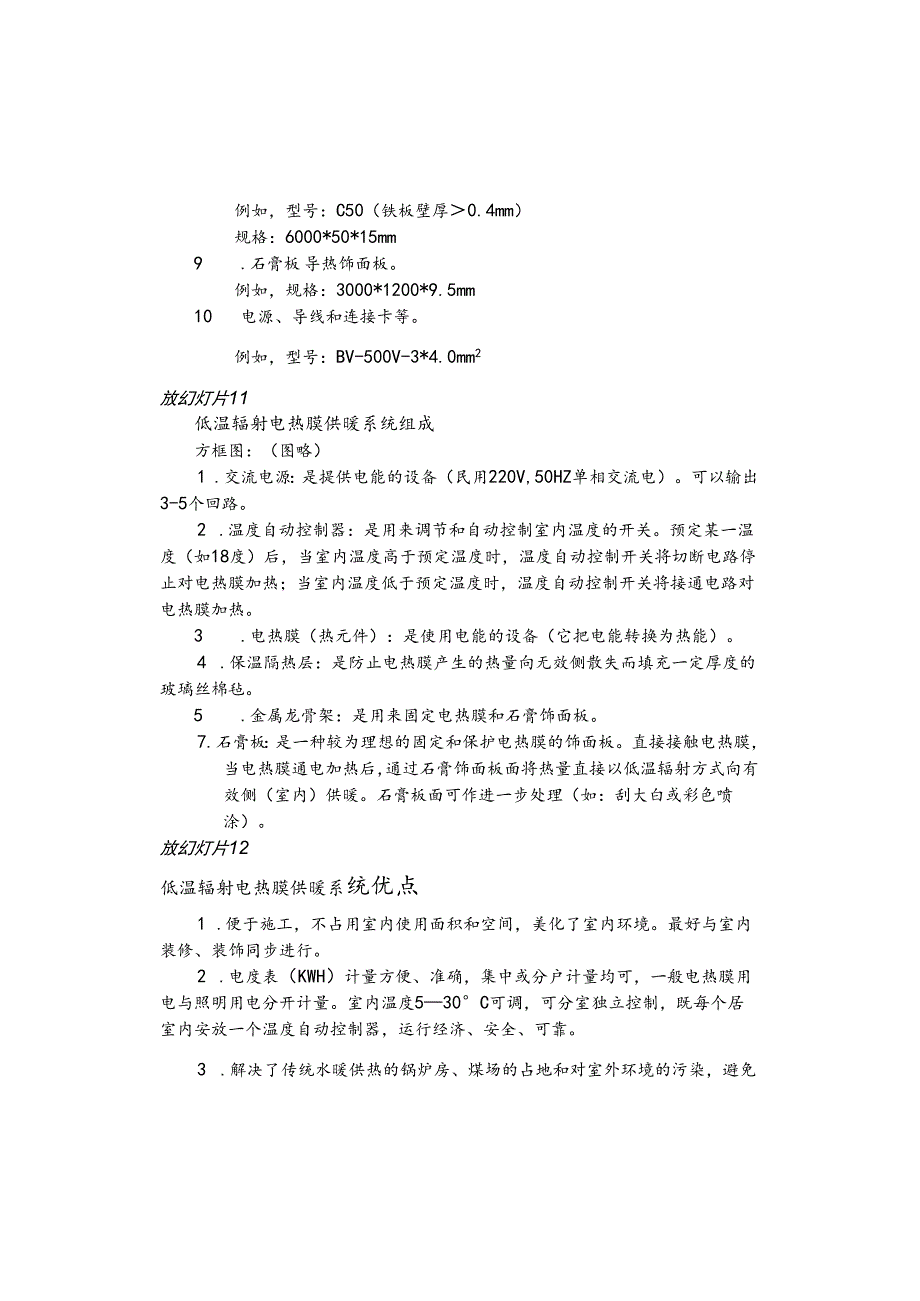

4、玻璃丝棉毡。例如，规格：400*6000*50mm放幻灯片10低温辐射电热膜供暖系统组成8 .金属龙骨架一固定支架。例如，型号：C50（铁板壁厚0.4mm）规格：6000*50*15mm9 .石膏板导热饰面板。例如，规格：3000*1200*9.5mm10 电源、导线和连接卡等。例如，型号：BV-500V-3*4.0mm2放幻灯片11低温辐射电热膜供暖系统组成方框图：（图略）1 .交流电源：是提供电能的设备（民用220V,50HZ单相交流电）。可以输出3-5个回路。2 .温度自动控制器：是用来调节和自动控制室内温度的开关。预定某一温度（如18度）后，当室内温度高于预定温度时，温度自动控制开关将
5、切断电路停止对电热膜加热；当室内温度低于预定温度时，温度自动控制开关将接通电路对电热膜加热。3 .电热膜（热元件）：是使用电能的设备（它把电能转换为热能）。4 .保温隔热层：是防止电热膜产生的热量向无效侧散失而填充一定厚度的玻璃丝棉毡。5 .金属龙骨架：是用来固定电热膜和石膏饰面板。7.石膏板：是一种较为理想的固定和保护电热膜的饰面板。直接接触电热膜，当电热膜通电加热后，通过石膏饰面板面将热量直接以低温辐射方式向有效侧（室内）供暖。石膏板面可作进一步处理（如：刮大白或彩色喷涂）。放幻灯片12低温辐射电热膜供暖系统优点1 .便于施工，不占用室内使用面积和空间，美化了室内环境。最好与室内装修、装饰
6、同步进行。2 .电度表（KWH）计量方便、准确，集中或分户计量均可，一般电热膜用电与照明用电分开计量。室内温度530C可调，可分室独立控制，既每个居室内安放一个温度自动控制器，运行经济、安全、可靠。3 .解决了传统水暖供热的锅炉房、煤场的占地和对室外环境的污染，避免了跑、冒、滴、漏等现象发生。放幻灯片13低温辐射电热膜供暖系统优点4 .室内无热点和冷点，在室内同样可以感受到阳光般温暖，避免了空气对流造成扬尘对室内环境的污染，舒适、环保，体现了环境意识。5 .创造了现代家居生活，满足个性需求，向全面建设小康社会、实现小康生活迈进，体现了人本意识。放幻灯片14低温辐射电热膜供暖应用领域1 .工业：
7、车间供暖、管道保温、罐体保温等。2 .农业：大棚供暖、温室供暖、苗圃地热等。3 .交通：机场跑道、高速公路防滑以及飞机、车辆驾驶室玻璃除雾等。4 .建筑：民宅、学校、医院、办公楼、车库供暖等。放幻灯片15低温辐射电热膜供暖系统设计1 .供暖热负荷的计算应按采暖通风与空气调节设计规范（GBJI9）的规定执行。计算房间热负荷时，应附加20%的运行系数。放幻灯片16低温辐射电热膜供暖系统设计2 .电热膜数量的确定某房间内安装电热膜数量计算公式：N=（1+K）*PP1其中N电热膜（片）（注：结果取整数加1）K运行系数（取K=20%）P房间热负荷的计算值（W）Pi每片电热膜的功率（W）放幻灯片173.电
8、热膜电阻与电流的计算计算公式：R=n2PnI=nR其中UN-一额定电压（V）PN-电热膜的额定功率（W）I-电热膜的电流（八）R-电热膜的电阻（欧姆）放幻灯片18220V、20W电热膜电阻电流对照表1放幻灯片19220V、20W电热膜电阻电流对照表2放幻灯片2。低温辐射电热膜供暖系统设计4 .电热膜的布置电热膜应分组布置在顶棚上，每组不应多于30片。电热膜与室内各墙面及设施的最小距离应符合表中数值的要求:放幻灯片21低温辐射电热膜供暖系统设计电热膜与室内各墙面及设施的最小距离（mm）（表略）放幻灯片22顶棚龙骨平面布置图（图略）放幻灯片23顶棚电热膜平面布置图（图略）放幻灯片24低温辐射电热膜
9、供暖系统设计5 .温控器的选择每个供暖房间应至少设置一个温控器。调温范围8-30度。额定容量为220V、50HZ、WAo放幻灯片25低温辐射电热膜供暖系统设计6 .电热膜供电方式与导线的选择电热膜供暖用电应采用独立计量，具有短路和漏电保护的供电回路。金属龙骨应与接地保护PE线可靠连接。导线应采用铜芯塑料绝缘导线（BV-500V-3*4mm2）,墙内穿塑料管敷设、天棚内穿金属软管敷设。放幻灯片26低温辐射电热膜供暖电气原理图以一个回路为例（图略）放幻灯片27低温辐射电热膜供暖施工技术电热膜系统施工可独立进行，也可与室内装饰同步进行。施工程序为：7 .棚顶划线确定龙骨支点位置。放幻灯片28棚顶龙骨
10、支点平面布置图（图略）放幻灯片29低温辐射电热膜供暖施工技术8 .金属龙骨架的安装。将C50型壁厚大于0.4mm的金属龙骨，用膨胀螺栓顺窗户方向水平吊装，间距为400mm、距天棚50mm的位置上，且构成电气连接。放幻灯片30棚顶龙骨安装平面布置图（图略）放幻灯片31低温辐射电热膜供暖施工技术9 .保温隔热层的安装。将玻璃丝棉毡剪成与金属龙骨架等宽条形后满天棚铺放于金属龙骨架间距中。放幻灯片32棚顶玻璃丝棉毡安装布置图（图略）放幻灯片33低温辐射电热膜供暖施工技术10 电热膜的安装。按施工图设计位置将各组（每组不应多于30片）电热膜用自攻螺钉固定在金属龙骨架上。放幻灯片34棚顶电热膜安装平面布置
11、图（图略）放幻灯片35低温辐射电热膜供暖施工技术11 电热膜导线与接地线的连接。用专用的接线卡子连接，再经防水处理。12 通电前电气技术数据测量。直流电阻、绝缘电阻和接地电阻值应满足技术要求。8.饰面石膏板的安装。将石膏板依金属龙骨中心转孔后，用自攻螺钉固定在金属龙骨架上。放幻灯片36低温辐射电热膜供暖施工技术13 温度控制器的安装。14 通电后电气数据的测试与调试。电压值、电流值、石膏板表面温度值应满足技术要求。15 .建立工程档案。使用说明书、施工示意图、技术参数等。放幻灯片37棚顶石膏饰面板安装平面图（图略）放幻灯片38低温辐射电热膜供暖存在不足16 升温较慢。由于电热膜表面呈低温，一般
12、通电1-7.5小时后才能达到标准温度（18度）。17 顶棚再装饰不便。由于电热膜所占面积大约为顶棚面积的50%左右。因此，安装电热膜时需统筹考虑室内顶棚的装饰。放幻灯片39低温辐射电热膜供暖存在不足18 能耗差异导致供暖费的差异。由于温控器自动控制室内温度，因此,同一楼中处于顶层、底层、阴面和冷山住户的耗电量比中间层、阳而住户的耗电量要大一些。因此，费用也要大多些，不象传统供暖那样各户费用均等。19 不如空调系统有冷热风，可以冬夏两用。放幻灯片40低温辐射电热膜供暖热点话题20 低温辐射电热膜供暖系统是间歇式用电设备，频繁同断电对电热膜有何影响？使用寿命如何？答：没有任何影响。因为它是电阻性设
13、备。经测试，对电热膜连续同断电200OH（83天）无任何损坏。使用寿命可长达30-50年。放幻灯片41低温辐射电热膜供暖热点话题21 电热膜发热会不会使装饰材料变形、自燃或爆炸？答：不会、不会、都不会。因为它是低温，饰面板表面温度不超过50o放幻灯片42低温辐射电热膜供暖热点话题22 低温辐射电热膜怕不怕潮、会不会漏电？答：不怕潮，也不会漏电。因为电热膜的塑料膜绝缘强度非常高、经热压密封而成，其耐水性非常好，安装时连接处已经防水处理。将其浸在水里加压375OV（是民用电压220V的17倍），经48H的试验无异常。放幻灯片43低温辐射电热膜供暖热点话题23 低温辐射电热膜的辐射是否对人体有害？答
14、：无害。它所产生的射线为红外线，其峰值波长为9.5微米，不仅对人体无害，而且有益。放幻灯片44低温辐射电热膜供暖热点话题5.低温辐射电热膜供暖系统的费用？答：前期费用适中，维护费用基本无，运行费用适中。例如：采暖期180天，100m2的住宅运行费用为7000-10000KWH乘上当地电价。（有的地区对电热膜用电实行优惠政策）按0.4元/KWH,则费用为2800-4000元。按0.3元/KWH,则费用为2100-3000元。放幻灯片45低温辐射电热膜供暖热点话题现场答疑：大家对低温辐射电热膜供暖还有什么问题要问？请举手示意我。放幻灯片46低温插射电热膜供暖技术讲座结束另夕卜，垂询网址：http:/Www.ZhOnghIJi-group.COm电子信箱:E-maiI:zhonghui-group,再一次感谢各位的光临！
