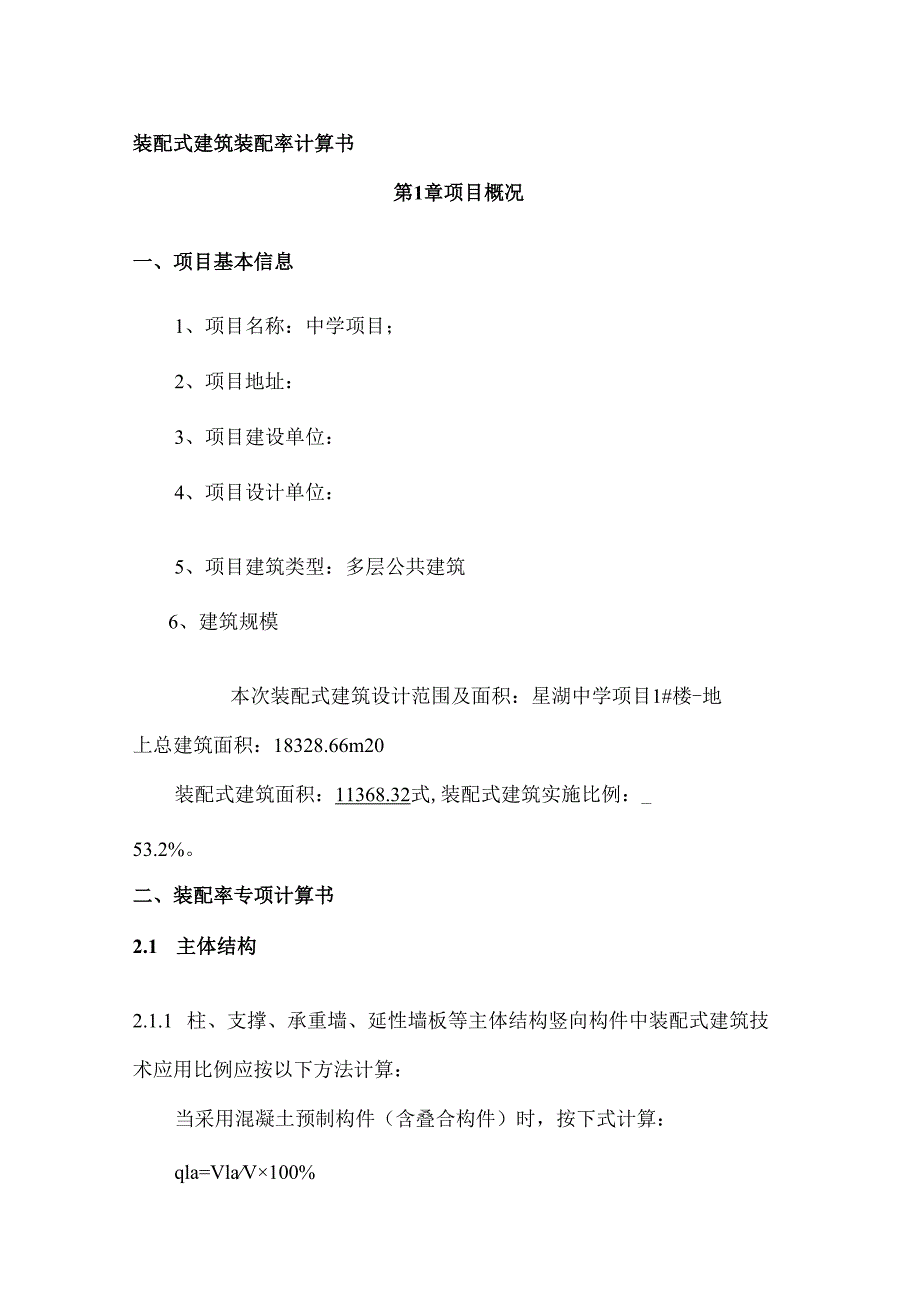

1、装配式建筑装配率计算书第1章项目概况一、项目基本信息1、项目名称：中学项目；2、项目地址：3、项目建设单位：4、项目设计单位：5、项目建筑类型：多层公共建筑6、建筑规模本次装配式建筑设计范围及面积：星湖中学项目1#楼-地上总建筑面积：18328.66m20装配式建筑面积：11368.32式,装配式建筑实施比例：_53.2%。二、装配率专项计算书2.1 主体结构2.1.1 柱、支撑、承重墙、延性墙板等主体结构竖向构件中装配式建筑技术应用比例应按以下方法计算：当采用混凝土预制构件（含叠合构件）时，按下式计算：qla=VlaV100%式中：qla柱、支撑、承重墙、延性墙板等主体结构竖向构件中预制（叠

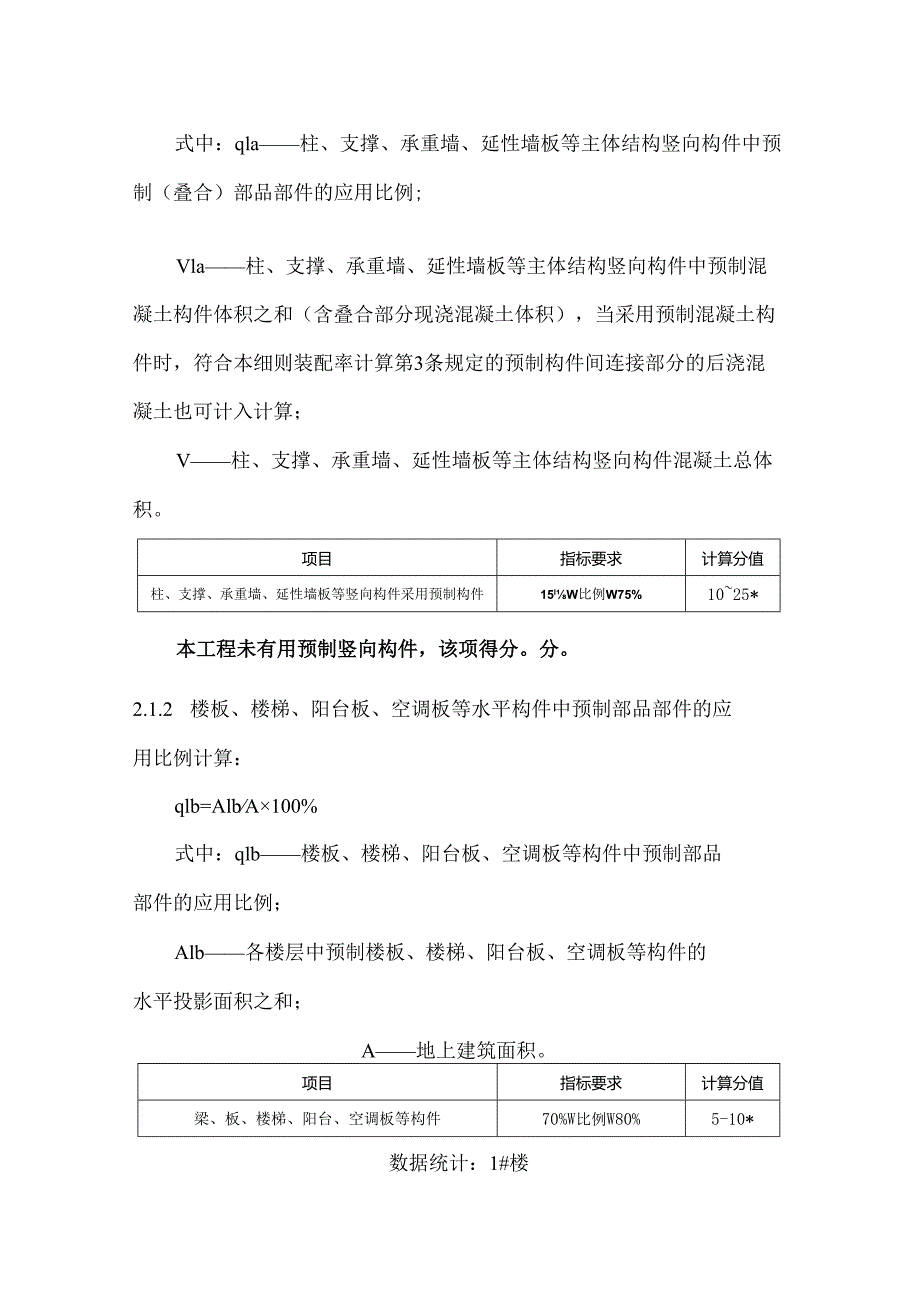

2、合）部品部件的应用比例;Vla柱、支撑、承重墙、延性墙板等主体结构竖向构件中预制混凝土构件体积之和（含叠合部分现浇混凝土体积），当采用预制混凝土构件时，符合本细则装配率计算第3条规定的预制构件间连接部分的后浇混凝土也可计入计算；V柱、支撑、承重墙、延性墙板等主体结构竖向构件混凝土总体积。项目指标要求计算分值柱、支撑、承重墙、延性墙板等竖向构件采用预制构件15lW比例W75%1025*本工程未有用预制竖向构件，该项得分。分。2.1.2 楼板、楼梯、阳台板、空调板等水平构件中预制部品部件的应用比例计算：qlb=AlbA100%式中：qlb楼板、楼梯、阳台板、空调板等构件中预制部品部件的应用比例；A

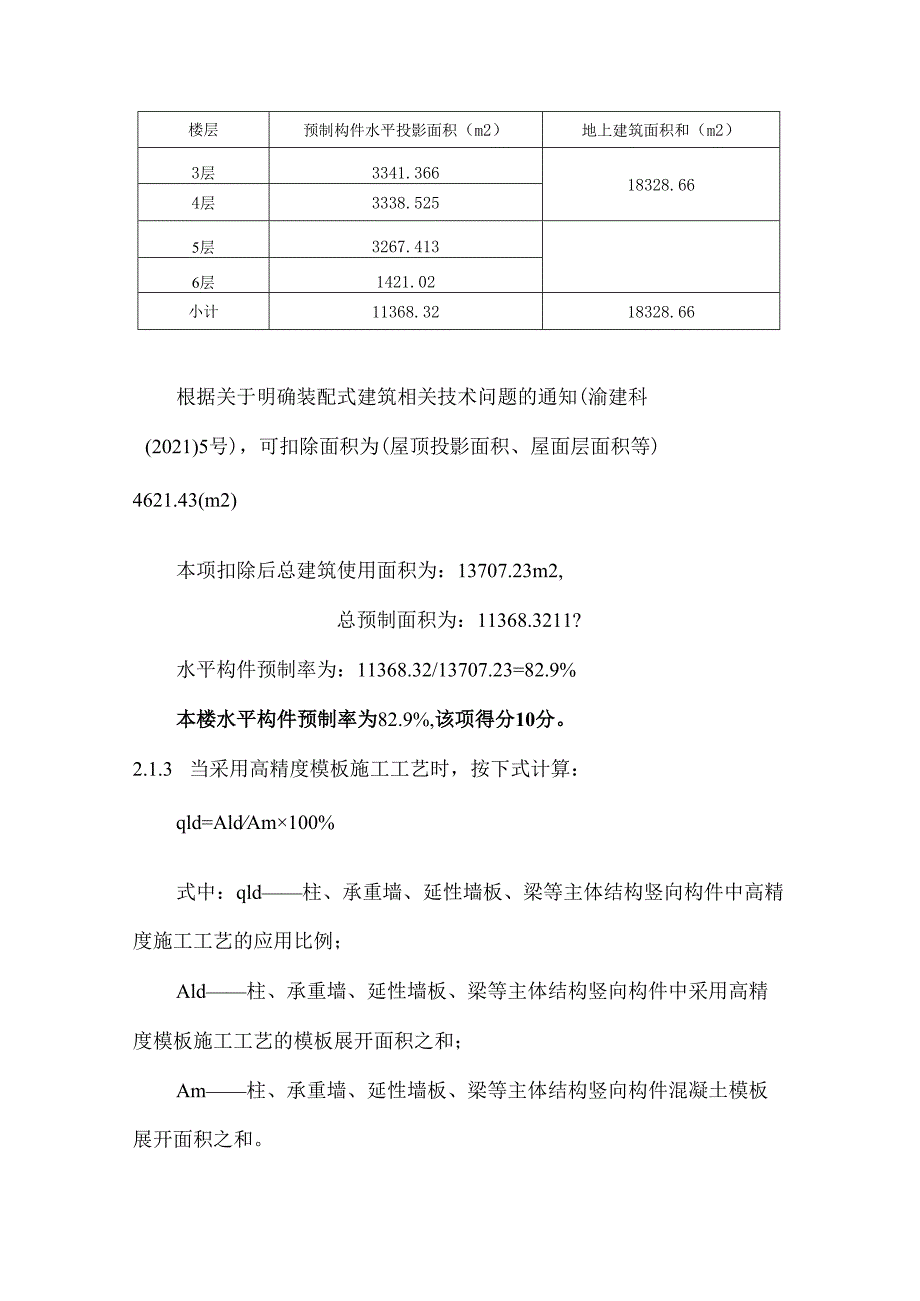

3、lb各楼层中预制楼板、楼梯、阳台板、空调板等构件的水平投影面积之和；A地上建筑面积。项目指标要求计算分值梁、板、楼梯、阳台、空调板等构件70%W比例W80%5-10*数据统计：1#楼楼层预制构件水平投影面积（m2）地上建筑面积和（m2）3层3341.36618328.664层3338.5255层3267.4136层1421.02小计11368.3218328.66根据关于明确装配式建筑相关技术问题的通知(渝建科(2021)5号)，可扣除面积为(屋顶投影面积、屋面层面积等)4621.43(m2)本项扣除后总建筑使用面积为：13707.23m2,总预制面积为：11368.3211?水平构件预制率为
4、：11368.32/13707.23=82.9%本楼水平构件预制率为82.9%,该项得分10分。2.1.3 当采用高精度模板施工工艺时，按下式计算：qld=AldAm100%式中：qld柱、承重墙、延性墙板、梁等主体结构竖向构件中高精度施工工艺的应用比例；Ald柱、承重墙、延性墙板、梁等主体结构竖向构件中采用高精度模板施工工艺的模板展开面积之和；Am柱、承重墙、延性墙板、梁等主体结构竖向构件混凝土模板展开面积之和。经测算,本项目为所有竖向构件及部分水平构件均采用高精度模板,应用比例为100%,该项得分为10分。2.1.4 预制构件采用标准化构件项目指标要求计算分值预制构件采用标准化构件70%W
5、比例W90%24*本项目未计算标准化构件，该项得分均为。分。2.2 围护墙和内隔墙2.2.1 非承重围护墙：选用具有自保温功能的薄砌工艺墙体项目指标要求计算分值（围护墙与保温、隔热一体化）采用具有自保温功能的薄砌工艺墙体(100%)3当采用保温、隔热一体化时，按下式计算：q2c=1.2c1.w1100%式中：q2c预制围护墙与保温、隔热一体化的应用比例；A2c各楼层采用墙体与保温、隔热一体化的预制围护墙中心线长度之和，计算时可不扣除门、窗及预留洞口等墙体的长度；本项目围护墙采用具有自保温功能的薄砌工艺墙体（250厚自保温蒸压加气混凝土精确砌块）组成，实现预制围护墙与保温、隔热一体化，预制率如下
6、：采用具有自保温功能的薄砌工艺墙体比例为：100%应用比例为100%,本项目实现预制围护墙与保温、隔热一体化，该项得分3分。2.2.2 预制内隔墙与管线一体化的应用比例计算:项目指标要求计算分值预制内隔墙与管线一体化(50%W比例W80%)57q2f=1.2f1.n2100%式中：q2f采用预制内隔墙与管线一体化的应用比例；1.2f-各楼层预制内隔墙采用预制内隔墙与管线一体化的中心线长度之和，计算时可不扣除门、窗及预留洞口等墙体的长度；1.n2各楼层内隔墙中心线长度之和，计算时可不扣除门、窗及预留洞口等墙体的长度。楼层非砌筑内隔墙长度和（m）内隔墙长度和（m）2层98.098.03层70.07
7、0.04层70.070.05层98.098.06层56.056.0合计392.0392.0根据计算公式q2f=1.2f1.n2100%预制率为：392.0/392.0=100%本项目预制内隔墙比例均为80%,该项得分为7分。2.3 装修和设备管线2.3.1 本项目采用全装修建筑内部墙面、顶面、地面全部铺贴、粉刷完成，门窗、固定家具、设备管线、开关插座及卫生间固定设施安装到位，满足建筑使用功能和性能的基本要求。该项得分6分。2.3.2 干式工法楼地面项目指标要求计算分值装修和设备管线采用架空、干铺或薄贴工艺(270%)2采用架空、干铺或薄贴工艺的应用比例应按下式计算:q3a=A3aA1.100%
8、式中：q3a-楼地面采用架空、干铺或薄贴工艺的应用比例;A3a-各楼层采用架空、干铺或薄贴工艺的水平投影面积之和；A1.-各楼层建筑总面积(可扣除厨房、卫生间的楼地面面积)本项目未采用干式工法楼面，该项得分均为0分。2.3.3 集成卫生间项目指标要求计算分值集成卫生间70%W比例90%3-6*数据统计:楼层位置做法十式工法面积A3c(m2)地面面积Ab(m2)2F集成卫生间墙面瓷砖胶薄贴931.01265.14顶面铝扣上板吊顶265.14地面常刹I做法3F集成卫生间墙面瓷砖胶薄贴931.01265.14顶面铝扣上板吊顶265.14地面常知!做法4F集成卫生间墙面瓷砖胶薄贴989.01276.7
9、4顶面铝扣上板吊顶276.74地面常到I做法5F集成卫生间墙面瓷砖胶薄贴989.01276.74顶面铝扣上板吊顶276.74地面常规做法6F集成卫生间墙面瓷砖胶薄贴386.28106.42顶面铝扣上板吊顶106.42地面常知!做法小计5416.501190.18合计(Ab)6606.68集成卫生间的相关设备等应全部安装到位，墙面、顶面和地面中干式工法的应用比例应按下式计算：q3c=A3cAb100%=5416.50/6606.68=82.0%;综合上所述，集成卫生间墙面、顶面和地面中干式工法应用比例达到82.0%;该项得分按5分计。2.3.4集成厨房项目指标要求计算分值集成厨房70%比例90%
10、36*本项目未采用集成卫生间，该项得分均为0分。2.3.5管线分离项目指标要求计算分值管线分离50%比例70%36*q3d=1.3d1.100%式中：q3d管线分离比例；1.3d各楼层管线分离的长度，包括裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的电气、给水、排水和采暖管线长度之和；1.各楼层电气、给水、排水和采暖管线的总长度。本项目1#楼教学楼，给排水和暧通风管均管线分离。其教室、办公室和公区走廊均采用全吊顶形式，电气管线均为管线分离，长度约10000m；仅6个预制楼梯管线未分离，长度约600mo根据管线分离公式，本项目管线分离比例大于70%,该项得分为6分。2.4 信息化应
11、用a)采用电子签名和电子签章实现现场管理人员身份的数字化：在项目全过程采用电子签名和电子签章，实现工程现场管理人员身份数字化，保证项目管理人员到岗履职，该项得分1分。b)实现施工作业行为和管理行为数字化：对装配式建筑的关键节点、关键工序采用数字化手段进行质量管控和行为记录，并实时上传数据，保证线上线下数据的一致性，该项得分2分。C)通过对项目管理行为数据、施工作业行为数据进行收集、整理、存储、归档和数据化运用，实时生成数字化档案，得1分。2.5 缺项统计本项目参与计算部分无厨房，缺项分值Q5=6分。三、装配率计算P=(Ql+Q2+Q3+Q4)/(100-Q5)xl00%式中：P装配率；QI主体结构指标实际得分值；Q2围护墙和内隔墙指标实际得分值；Q3装修与设备管线指标实际得分值；Q4信息化应用指标实际得分值；Q5计算项目中缺少的计算项分值总和。本楼栋装配率为：P=(20+10+17+4)94xl00%=543%o四、自评结论本项目相关技术满足重庆市装配式建筑装配率计算细则(2021版)实施导则相关要求，本项目为装配式建筑。
