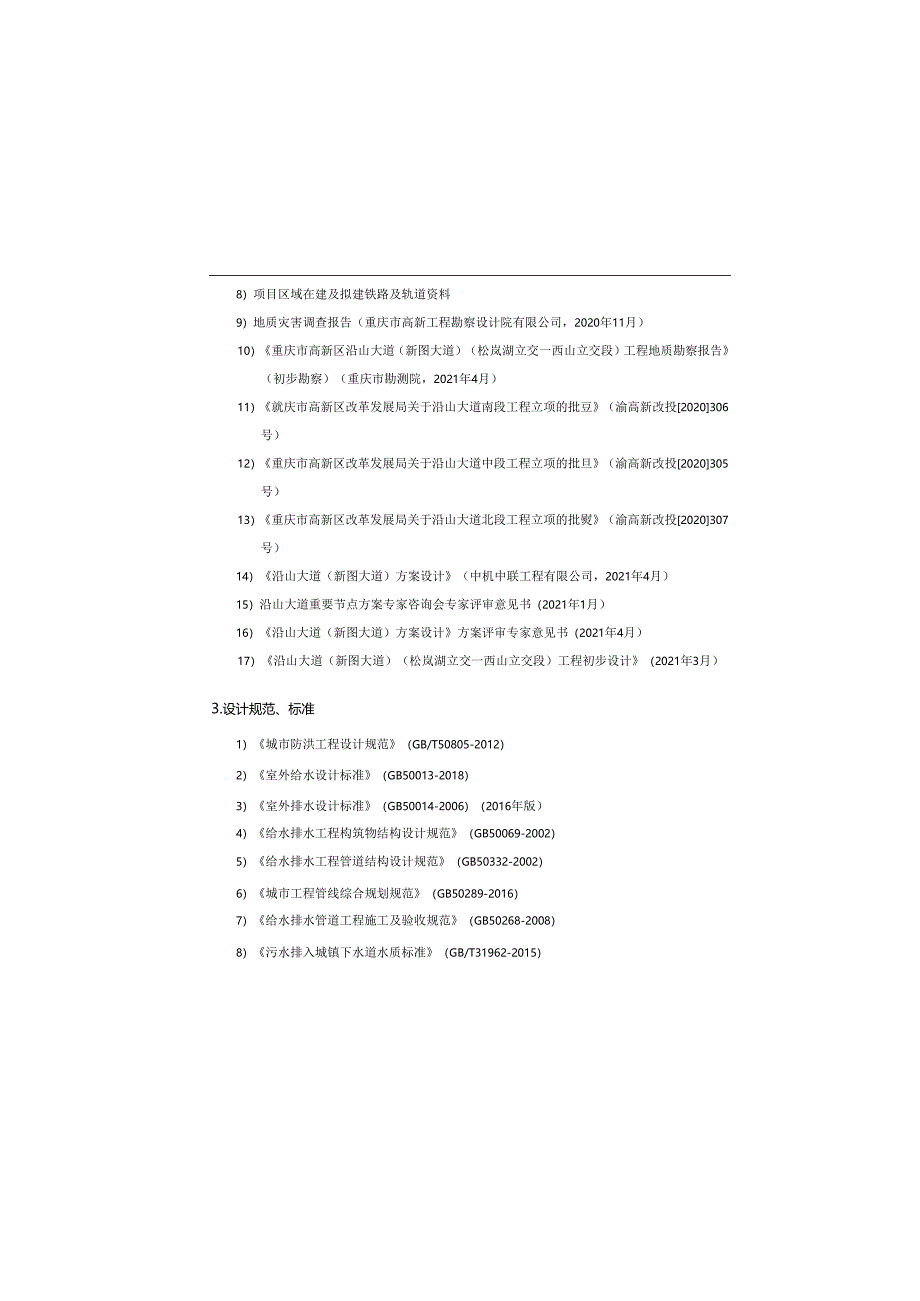

1、8）项目区域在建及拟建铁路及轨道资料9）地质灾害调查报告（重庆市高新工程勘察设计院有限公司，2020年11月）10）重庆市高新区沿山大道（新图大道）（松岚湖立交一西山立交段）工程地质勘察报告（初步勘察）（重庆市勘测院，2021年4月）11）就庆市高新区改革发展局关于沿山大道南段工程立项的批豆（渝高新改投2020306号）12）重庆市高新区改革发展局关于沿山大道中段工程立项的批旦（渝高新改投2020305号）13）重庆市高新区改革发展局关于沿山大道北段工程立项的批熨（渝高新改投2020307号）14）沿山大道（新图大道）方案设计（中机中联工程有限公司，2021年4月）15）沿山大道重要节点方案专
2、家咨询会专家评审意见书（2021年1月）16）沿山大道（新图大道）方案设计方案评审专家意见书（2021年4月）17）沿山大道（新图大道）（松岚湖立交一西山立交段）工程初步设计（2021年3月）3.设计规范、标准1）城市防洪工程设计规范（GB/T50805-2012）2）室外给水设计标准（GB50013-2018）3）室外排水设计标准（GB50014-2006）（2016年版）4）给水排水工程构筑物结构设计规范（GB50069-2002）5）给水排水工程管道结构设计规范（GB50332-2002）6）城市工程管线综合规划规范（GB50289-2016）7）给水排水管道工程施工及验收规范（GB50

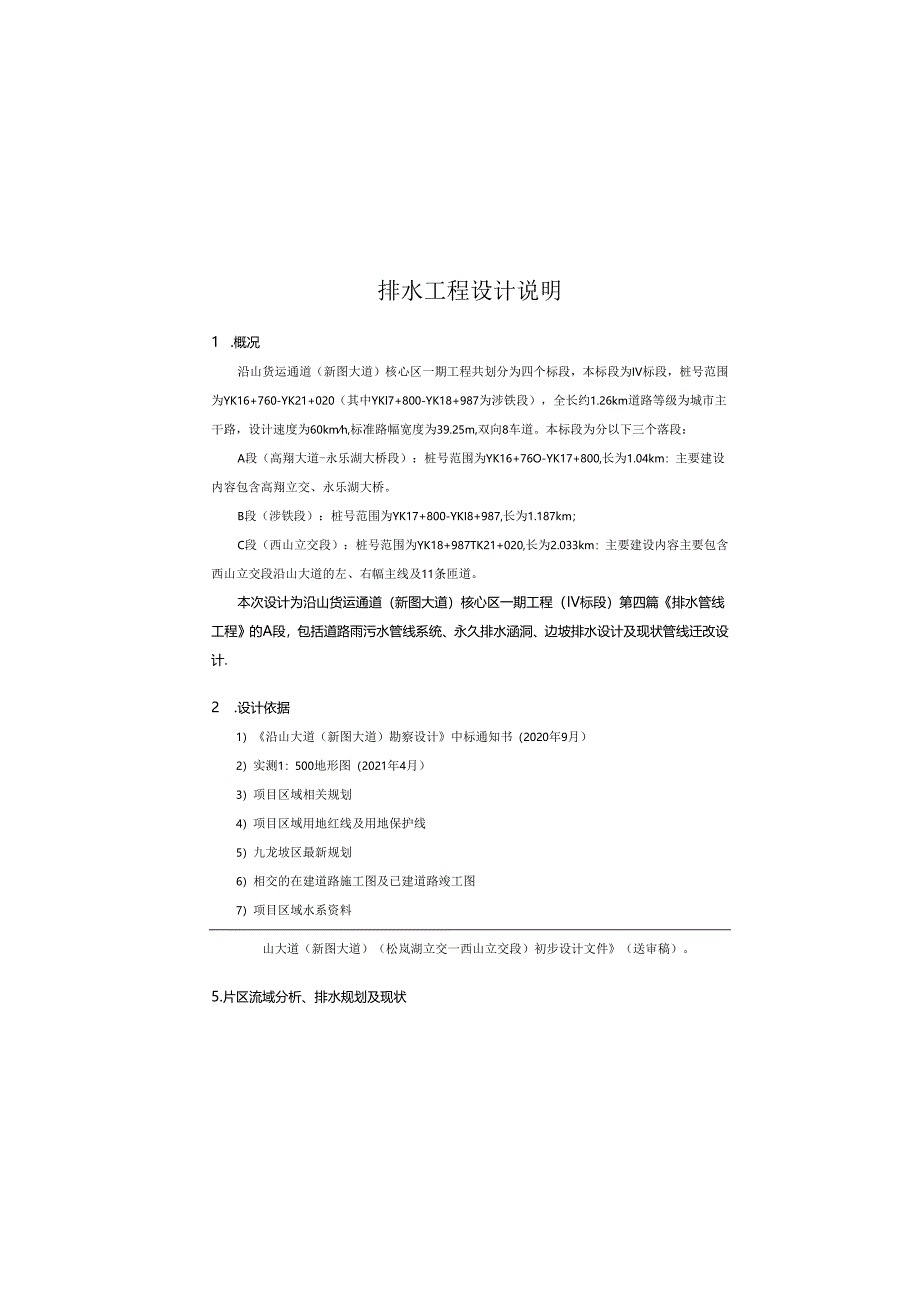

3、268-2008）8）污水排入城镇下水道水质标准（GB/T31962-2015）排水工程设计说明1 .概况沿山货运通道（新图大道）核心区一期工程共划分为四个标段，本标段为IV标段，桩号范围为YK16+760-YK21+020（其中YKl7+800-YK18+987为涉铁段），全长约1.26km道路等级为城市主干路，设计速度为60kmh,标准路幅宽度为39.25m,双向8车道。本标段为分以下三个落段：A段（高翔大道-永乐湖大桥段）：桩号范围为YK16+76O-YK17+800,长为1.04km：主要建设内容包含高翔立交、永乐湖大桥。B段（涉铁段）：桩号范围为YK17+800-YKI8+987,长
4、为1.187km；C段（西山立交段）：桩号范围为YK18+987TK21+020,长为2.033km：主要建设内容主要包含西山立交段沿山大道的左、右幅主线及11条匝道。本次设计为沿山货运通道（新图大道）核心区一期工程（IV标段）第四篇排水管线工程的A段，包括道路雨污水管线系统、永久排水涵洞、边坡排水设计及现状管线迁改设计.2 .设计依据1）沿山大道（新图大道）勘察设计中标通知书（2020年9月）2）实测1：500地形图（2021年4月）3）项目区域相关规划4）项目区域用地红线及用地保护线5）九龙坡区最新规划6）相交的在建道路施工图及已建道路竣工图7）项目区域水系资料山大道（新图大道）（松岚湖立

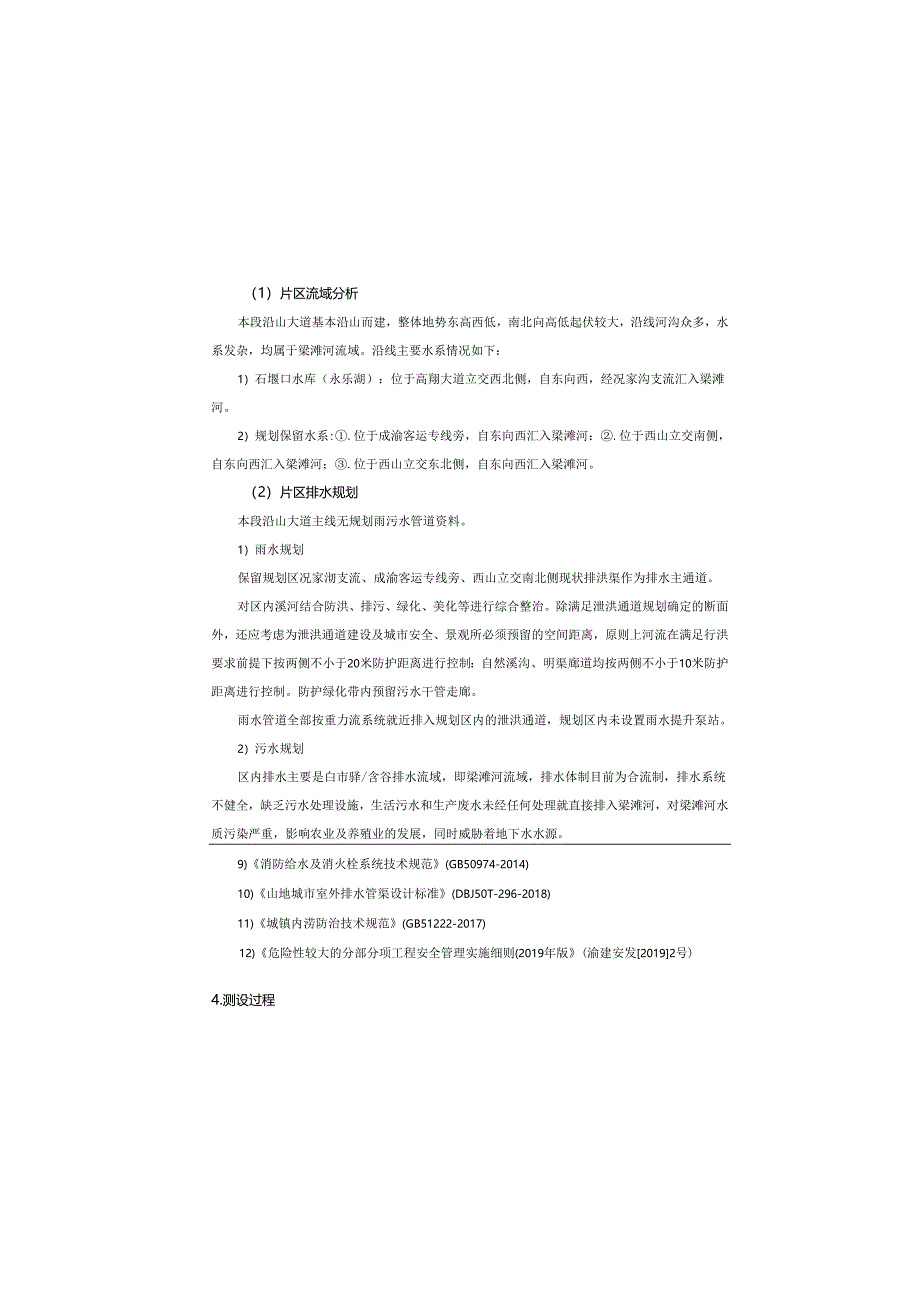

5、交一西山立交段）初步设计文件（送审稿）。5.片区流域分析、排水规划及现状（1）片区流域分析本段沿山大道基本沿山而建，整体地势东高西低，南北向高低起伏较大，沿线河沟众多，水系发杂，均属于梁滩河流域。沿线主要水系情况如下：1）石堰口水库（永乐湖）：位于高翔大道立交西北侧，自东向西，经况家沟支流汇入梁滩河。2）规划保留水系:.位于成渝客运专线旁，自东向西汇入梁滩河：.位于西山立交南侧，自东向西汇入梁滩河；.位于西山立交东北侧，自东向西汇入梁滩河。（2）片区排水规划本段沿山大道主线无规划雨污水管道资料。1）雨水规划保留规划区况家沏支流、成渝客运专线旁、西山立交南北侧现状排洪渠作为排水主通道。对区内溪河
6、结合防洪、排污、绿化、美化等进行综合整治。除满足泄洪通道规划确定的断面外，还应考虑为泄洪通道建设及城市安全、景观所必须预留的空间距离，原则上河流在满足行洪要求前提下按两侧不小于20米防护距离进行控制：自然溪沟、明渠廊道均按两侧不小于10米防护距离进行控制。防护绿化带内预留污水干管走廊。雨水管道全部按重力流系统就近排入规划区内的泄洪通道，规划区内未设置雨水提升泵站。2）污水规划区内排水主要是白市驿/含谷排水流域，即梁滩河流域，排水体制目前为合流制，排水系统不健全，缺乏污水处理设施，生活污水和生产废水未经任何处理就直接排入梁滩河，对梁滩河水质污染严重，影响农业及养殖业的发展，同时威胁着地下水水源。
7、9)消防给水及消火栓系统技术规范(GB50974-2014)10)山地城市室外排水管渠设计标准(DBJ50T-296-2018)11)城镇内涝防治技术规范(GB51222-2017)12)危险性较大的分部分项工程安全管理实施细则(2019年版(渝建安发20192号)4.测设过程1) 2020年9月28日，我公司参与沿山大道(新图大道)勘察设计招标，并成为中标单位。2) 2020年10月-2021年1月，我公司深入研窕了前期方案设计单位提出的初步方案，并针对沿线重要节点方案提出优化建议。3) 2021年1月14日，高新区建设局组织召开沿山大道重要节点方案专家咨询会，我公司对松岚湖一锦川路立交、古
8、驿路一铁路货场段、成渝高速一龙台山陵园串联节点、佳和西郡高边坡段、渝遂高速段的方案比选内容进行了汇报，与会专家和部门提出了合理建议，会后我公司与前期方案设计单位对设计方案进行了优化。4) 2021年2月23日，高新区建设局召开项目协调会，明确初步设计先行段范围为松岚湖立交一西山立交段，并建议针对卧龙湖立交和西山立交两个重要节点再次组织专家咨询会，以明确推荐意向。5) 2021年3月3日，高新区建设局针对卧龙湖立交和西山立交两个重要节点组织召开了专家咨询会，与会专家和部门提出合理建议，会后我公司与前期方案设计单位对设计方案进行了优化。6) 2021年4月16日，市规划自然资源局组织召开沿山大道高
9、新区段方案设计审查会，会议原则同意该设计方案，并提出针对道路功能定位、交通需求、关键节点、道路景观等方面进行优化设计。7) 2021年5月15日，我公司根据上阶段设计方案成果、各部门意见编制完成了沿新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。(6)排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。7.排水工程设计7.1设计概要本次设计沿山大道整体地势东高西低，道路东侧主要为山林地，西侧主要为绿地、工业用地、物流仓储用地及居住用地。(1)雨水管线设计道路雨水管道分段设置，标
10、准路基段雨水管沟双侧布置，分别收集道路两侧地块雨水及路面雨水；桥梁段设置雨水收集管道及雨水口，沿桥梁桩设置雨水立管排放：根据场平绿化竖向及道路竖向，西山立交路基及地通道沿线设置雨水边沟，收集路面雨水。道路雨水管沟就近排至本次同步建设过路雨水管涵及规划保留水系。(2)污水管线沿山大道(成渝客运专线-永西铁路桥段)道路西侧为规划建设用地，由于本段道路基本为高填方，道路竖向北高南低，坡向成渝客运专线，规划地块污水可通过成渝客运专线沿线现状截污干管及西侧交叉道路污水管收集排放，本段不新建污水管线。沿山大道(高翔大道交叉道路段)北侧为永乐湖，南侧为规划建设用地，本次设计于南侧人行道新建污水管。沿山大道(
11、其他段落)基本为桥梁、立交，无污水接入需求，不新建污水管。7.2排水设计标准(1)设计年限本工程为新建区域永久性市政排水工程设计，排水系统规模均按远期规划进行设计。目前，白含污水处理厂已经建成，期规模1.1万立方米/日，二期2.2万立方米/日，沿梁滩河铺设rd300-d900的污水干管。镇区也铺设rd300-d1000雨水、污水和雨污合流管线。目前，排水管道尚未形成健全的系统。规划区内污水排放系数取0.85,给水口变化系数取1.2,污水处理率取95机污水一级干管系统:保留并局部改造梁滩河东岸污水干管，管径为d400Y800;规划沿梁滩河西岸新建一条d800-dl400污水干管。污水二级干管系统
12、:区内水系发达，沿主次干道均有二级干管敷设，接入梁滩河污水一级干管。污水三级管网系统:在区内其余道路上均布设污水三级管网，一般沿城市道路人行道敷设。(3)现状排水情况污水：IV标段除成渝客运专线旁现状排洪渠沿线已建截污干管外，其它段无污水管。雨水：IV标段除规划保留现状排洪渠外，其它段基本无雨水管道，现状雨水通过地表漫流排放。6.设计原则(1)城市排水管道初步设计以批准的相关方案设计为依据。(2)排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需耍，考虑分期实施的可能性。尽量考量现状管线的充分利用。(3)新建排水管网
13、充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。(4)排水管网设计注意技术性与经济性相结合。尊有事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。(5)设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动暴雨重现期:道路排水系统P=5年，涵洞P=100年，立交P=20年，下穿通道P=50年。设计降雨历时：t=t+（min）,其中；地面集水时间：依据山地城市室外排水管集设计标准l1=5（min）;管渠内雨水流行时间：tKmin）按计算确定：综合径流系数:按照
14、地块性质分别取值，城镇建筑密集区（中心区）取0.7,城镇建筑较密集区（一般地区）取0.5,城镇建筑稀疏区（公园、绿地等）取0.3。汇水面积（F）分地块计算（1而）。雨水管道计算如下：道路用水管道水力计算一览表序号设计管段/位置服务面积（ha）设计流量（nVs）过流能yj(m,s)管径(mm)坡度（）流速(ms)径流系数1YFI-YF134.221.392.05DN800244.080.72VF14-YF261.900.620.97DN600253.430.73YF14-PCK156.122.013.39DNlOOO204.320.74GY1-GY55.451.792.40DNlOOO103.050.75GY5-PCK1214.053.293.87DN150052.190.56YZlO-CSJ829.901.872.14DN120031.890.47zo-pc13.23.103.87DN150032.190.58EY7-DY1112.705.34DN1350103.730.39FY3-EY83.490.661.32DN800102.630.310AYl-EYlO6.662.103.90DN1200103.450.511EY1-EY818.76.138.13DN180053.190.412EV8-EY1022.197.2710.76DN200053.430.413BYl-IjC
