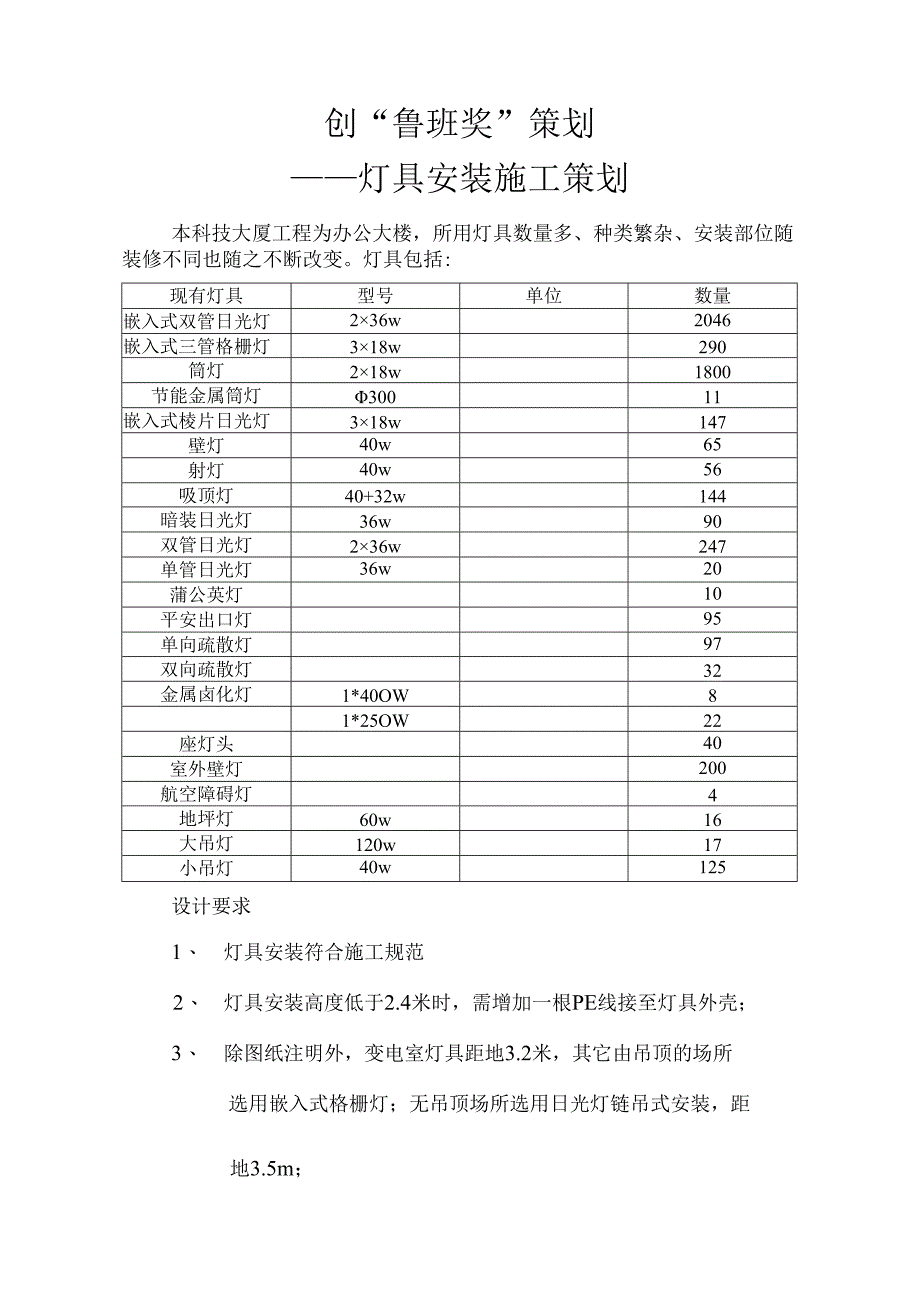

1、工程创“鲁班奖”策划电气AY扁创“鲁班奖”策划灯具安装施工策划本科技大厦工程为办公大楼，所用灯具数量多、种类繁杂、安装部位随装修不同也随之不断改变。灯具包括:现有灯具型号单位数量嵌入式双管日光灯236w2046嵌入式三管格栅灯318w290筒灯218w1800节能金属筒灯30011嵌入式棱片日光灯318w147壁灯40w65射灯40w56吸顶灯40+32w144暗装日光灯36w90双管日光灯236w247单管日光灯36w20蒲公英灯10平安出口灯95单向疏散灯97双向疏散灯32金属卤化灯1*40OW81*25OW22座灯头40室外壁灯200航空障碍灯4地坪灯60w16大吊灯120w17小吊灯4

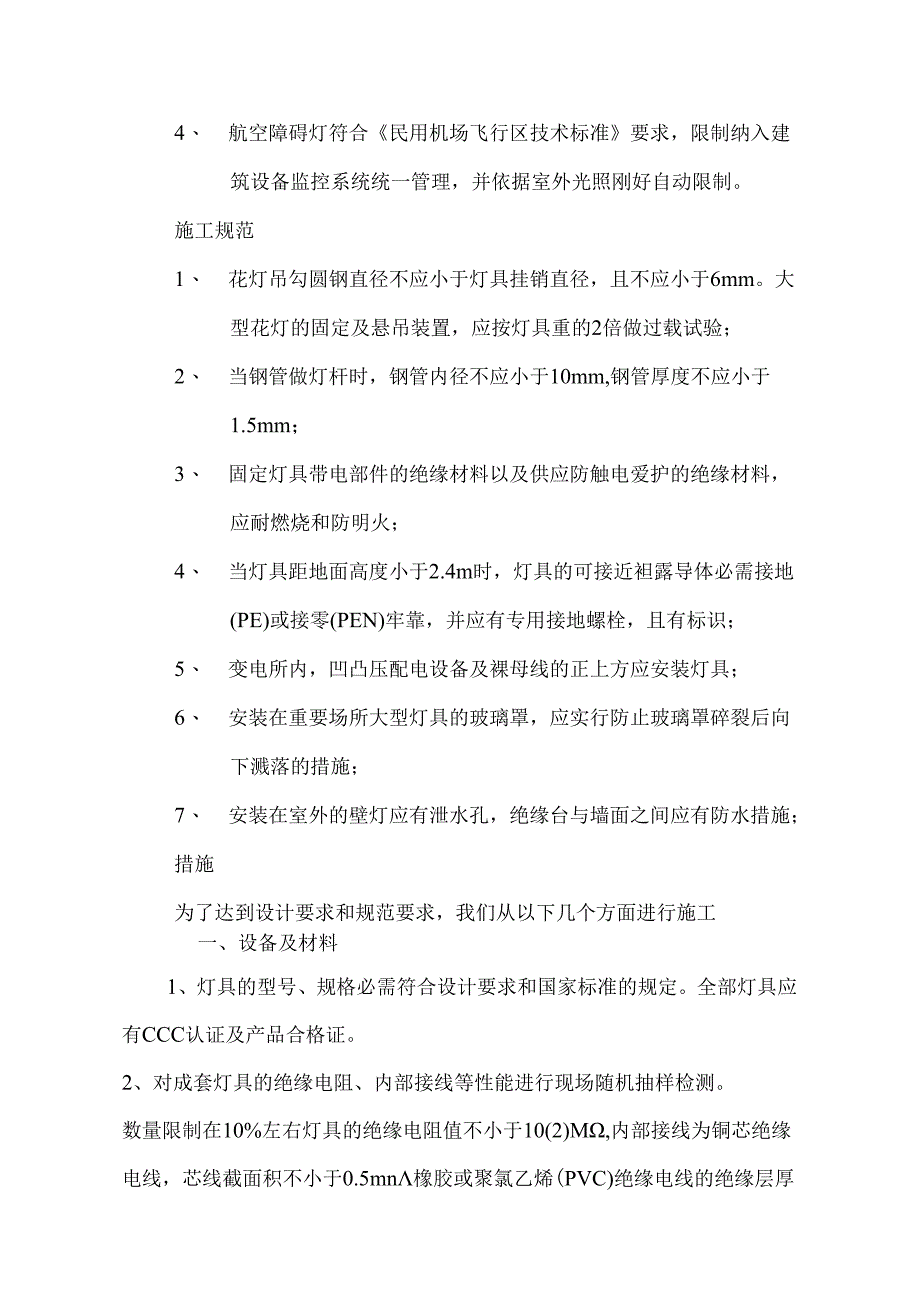

2、0w125设计要求1、 灯具安装符合施工规范2、 灯具安装高度低于2.4米时，需增加一根PE线接至灯具外壳；3、 除图纸注明外，变电室灯具距地3.2米，其它由吊顶的场所选用嵌入式格栅灯；无吊顶场所选用日光灯链吊式安装，距地3.5m；4、 航空障碍灯符合民用机场飞行区技术标准要求，限制纳入建筑设备监控系统统一管理，并依据室外光照刚好自动限制。施工规范1、 花灯吊勾圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重的2倍做过载试验；2、 当钢管做灯杆时，钢管内径不应小于10mm,钢管厚度不应小于1.5mm；3、 固定灯具带电部件的绝缘材料以及供应防触电爱护的绝缘材
3、料，应耐燃烧和防明火；4、 当灯具距地面高度小于2.4m时，灯具的可接近袒露导体必需接地(PE)或接零(PEN)牢靠，并应有专用接地螺栓，且有标识；5、 变电所内，凹凸压配电设备及裸母线的正上方应安装灯具；6、 安装在重要场所大型灯具的玻璃罩，应实行防止玻璃罩碎裂后向下溅落的措施；7、 安装在室外的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施；措施为了达到设计要求和规范要求，我们从以下几个方面进行施工一、设备及材料1、灯具的型号、规格必需符合设计要求和国家标准的规定。全部灯具应有CCC认证及产品合格证。2、对成套灯具的绝缘电阻、内部接线等性能进行现场随机抽样检测。数量限制在10%左右灯具的绝缘
4、电阻值不小于10(2)M,内部接线为铜芯绝缘电线，芯线截面积不小于0.5mn橡胶或聚氯乙烯(PVC)绝缘电线的绝缘层厚度不小于0.6mm。3、因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本标准和相关技术标准规定，才能在施工中应用。4、吊管：采纳钢管作为灯具的吊管时，钢管内径不应小于IOmm,钢管厚度不应小于1.5mm。5、吊钩：花灯的吊钩，其圆钢直径不小于吊挂销钉的直径，且不得小于6mmo6、支架：必需依据灯具的重量选用相应规格的镀锌材料做成支架。二、作业条件1、 安装灯具的预埋螺栓、吊杆和吊顶上嵌入式灯具安装专用骨架等完成，大型灯具按规范要求做灯具自重2倍承载试验合格。
5、2、 盒口修好，木台油漆完成。3、 影响灯具安装的模板、脚手架拆除；顶棚和墙面喷浆、油漆或壁纸等及地面清理工作完成。4、 导线绝缘测试合格。5、 高空安装的灯具，安装前进行地面通断电试验，合格后方可安装。三、灯具检查1、 有腐蚀性气体及特殊潮湿的场所应采纳封闭式灯具，灯具的各部件应做好防腐处理。2、 户外的灯具应采纳有泄水孔的灯具；3、 灯内配线应符合设计要求及有关规定；4、 穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈、涮锡、拍扁。5、 灯箱内的导线不应过于靠近热光源，并应实行隔热措施；6、 运用螺灯口时，相线必需压在灯芯柱上。四、灯具安装1、日光灯安装1）吸顶日光
6、灯安装：依据设计图纸规定的日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料软管以爱护导线。找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧坚固，在灯箱的另一端应运用膨胀螺栓加以固定。假如日光灯是安装在吊顶上的,应预先在顶板上打膨胀螺栓，下吊杆与灯箱固定好，且吊杆直径不得小于6mm,严禁利用吊顶龙骨固定灯箱。灯箱固定好后，将电源线压入灯箱内的端子板上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最终把日光灯管装好。2）吊链日光灯安装：依据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂钩上,并且
7、在建筑物顶棚上安装好塑料（木）台，将导线依依次编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以爱护导线，压入灯箱内的端子板（瓷接头）内。将灯具导线和灯头盒中甩出的电源线连接，并且粘塑料带和黑胶布分层包扎紧密。理顺接头扣于法兰盘内，法兰盘的中心应与塑料（木）台的中心对正，用木螺丝将其拧坚固。将灯具的反光板用机螺丝固定在灯箱上，调整好灯脚，最终将灯管装好。3）各型花灯具安装：a花灯的吊钩，其圆钢直径不小于吊挂销钉的直径，且不得小于6mmo大型花灯吊装花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。b组合式吸顶花灯安装：依据预埋的螺栓和灯头盒的位置，在灯具的托板上用电钻开好安装孔和出线
8、孔，安装时将托板托起，将电源线和从灯具甩出的导线连接并包扎严密。应把导线塞进灯头盒内，然后把托板的安装孔对准预埋螺栓，使托板四周和顶棚贴紧，用螺母将其拧紧，调整好各个灯口，悬挂好灯具的各种饰物，并安装好灯管和灯泡。c吊式花灯安装：将灯具托起，并把预埋好的吊杆插入灯具内，把吊挂销钉插入后再将其尾部掰开成燕尾状，并且将其压平。导线接好头，包扎严密，理中面后向上推起灯具上部的扣碗，将接头扣于其内，且将扣碗紧贴顶棚，拧紧固定螺丝。调整好各个灯口。上好灯泡，最终再配上灯罩。4）光带的安装：依据灯具的外形尺寸确定其支架的支撑点，再依据灯具的详细重量经过核算，用支架的型材制作支架，做好后，依据灯具的安装位置
9、,用预埋件或用胀管螺栓把支架固定坚固。将光带的灯箱用机螺丝固定在支架上，再将电源线引入灯箱与灯具的导线连接并包扎紧密。调整各个灯口和灯脚，装上灯泡或灯管上好灯罩，最终调整灯具的边框应与顶棚面上的装修直线平行。假如灯具对称安装，其纵向中心轴线应在同始终线上。5）壁灯的安装：先依据灯具的外形选择合适的塑料（木）台或绝缘板，把灯具摆放在上面，四周留出的余量要对称，然后用电钻在绝缘板上开好出线孔和安装孔，在灯具的底板上也开好安装孔，将灯具的灯头线从绝缘板的出线孔中甩出，在墙壁上的灯头盒内接头，并包扎严密，将接头塞入盒内。把绝缘板对正灯头盒，贴紧墙面，可用机螺丝将塑料（木）台干脆固定在盒子上，如为绝缘板
10、应用螺栓固定。调整塑料（木）台或绝缘板，使其平正，用木螺丝将灯具拧在塑料（木）台或绝缘板上,最终配好灯炮、灯罩。安装在室外的壁灯应打好泄水孔，塑料（木）台（板）与墙面之间应加胶垫。6）灯具安装在易燃（木制等）墙体或顶板上时，灯具及接线盒体与其接触部位需做防火处理。7）通电试运行：灯具、配电箱（肋）安装完毕，且各支路的绝缘电阻摇测合格后,方允许通电试运行。通电后应细致检查和巡察，检查灯具的限制是否敏捷、精确；开关与灯具限制依次相对应，如发觉问题必需先断电，然后查找缘由进行修复。质量限制及相应措施1、成排灯具的中心线偏差超出允许范围：在确定成排灯具的位置时，必需拉十字线。2、法兰盘、吊盒、平灯口不
11、在塑料（木）台的中心上，其偏差超过1.5mm；安装时应先将法兰盘、吊盒、平灯口的中心对正塑料（木）台的中心。3、吊链日光灯的吊链选用不当，应按下列要求进行更换：带罩或双管日光灯及单管无罩日光灯链长，应运用镀锌吊链；4、当灯具距地面高度小于2.4米时，灯具的可接近袒露导体必需接地（PE）或接零（PEN）牢靠，并应有专用接地螺栓，且有标识。5、变电所内，凹凸压配电设备及裸母线的正上方不应安装灯具；6、安装在重要场所的大型灯具的玻璃罩，应实行防止玻璃罩碎裂后向下溅落的措施。7、安装在室外的壁灯应有泄水孔，塑料（木）台与墙面之间应有防水措施。8、各类灯具的相宜场所和安装方法，应参考生产厂家供应的安装示
12、意图和说明书进行安装。何种灯具不采纳塑料（木）台干脆安装在结构上，应由设计确定。当设计无要求时，灯具的安装高度和运用电压等级应符合规定。成品爱护1、 灯具进入现场后应摆放整齐、稳固，并要留意防潮，搬运时轻拿轻放，以免碰坏表面的爱护层（罩）。2、 安装灯具时不得对已完工的项目造成损坏。3、 灯具安装完毕后不得再次喷浆，以防止器具污染。开关、插座、配电箱安装工程施工策划本科技大厦工程为办公大楼，房间多，功能要求困难，数量多,详细如下：序号名称单位数量1单联开关个4342双联开关个3423三联开关个554地面插座个28465延时开关个346各类配电箱个166设计要求1、 照明开关、插座均为86系列暗
13、装，除注明外均为250V、10A。应急照明开关应带电源指示灯，除注明外插座均为单相两孔+三孔平安型插座。烘手器电源插座底边距地1.2m；其它插座均为底边距地0.3m；开关底边距地1.3m,距门框0.2m;有淋浴、浴缸的卫生间内开关、插座选用防潮面板。2、 动力箱、限制箱除竖井、机房、车房、防火分区隔墙上明装外，其它均为暗装，箱体高度600mm以下，底边距地1.5m；60080Omm高，底边是巨地1.2m；800-1000mm,底边BE地1.0m高；1000-1200mm,底边距地0.8m；120Omm以上为落地式安装，下设30Omm基础。规范要求1、 照明开关安装应符合下列规定：1）同一建筑物
14、、构筑物的开关采纳同一系列的产品，开关的通断位置一样，操作敏捷、接触牢靠。2）相线经开关限制。2、插座接线应符合下列规定：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一样。3）接地（PE）或接零（PEN）线在插座间不串联连接。3、插座安装应符合下列规定：1）暗装的插座面板紧贴墙面，四周无缝隙，安装坚固，表面光滑整齐,无碎裂、划伤，装饰帽齐全。2）同一室内插座安装高度一样。3
