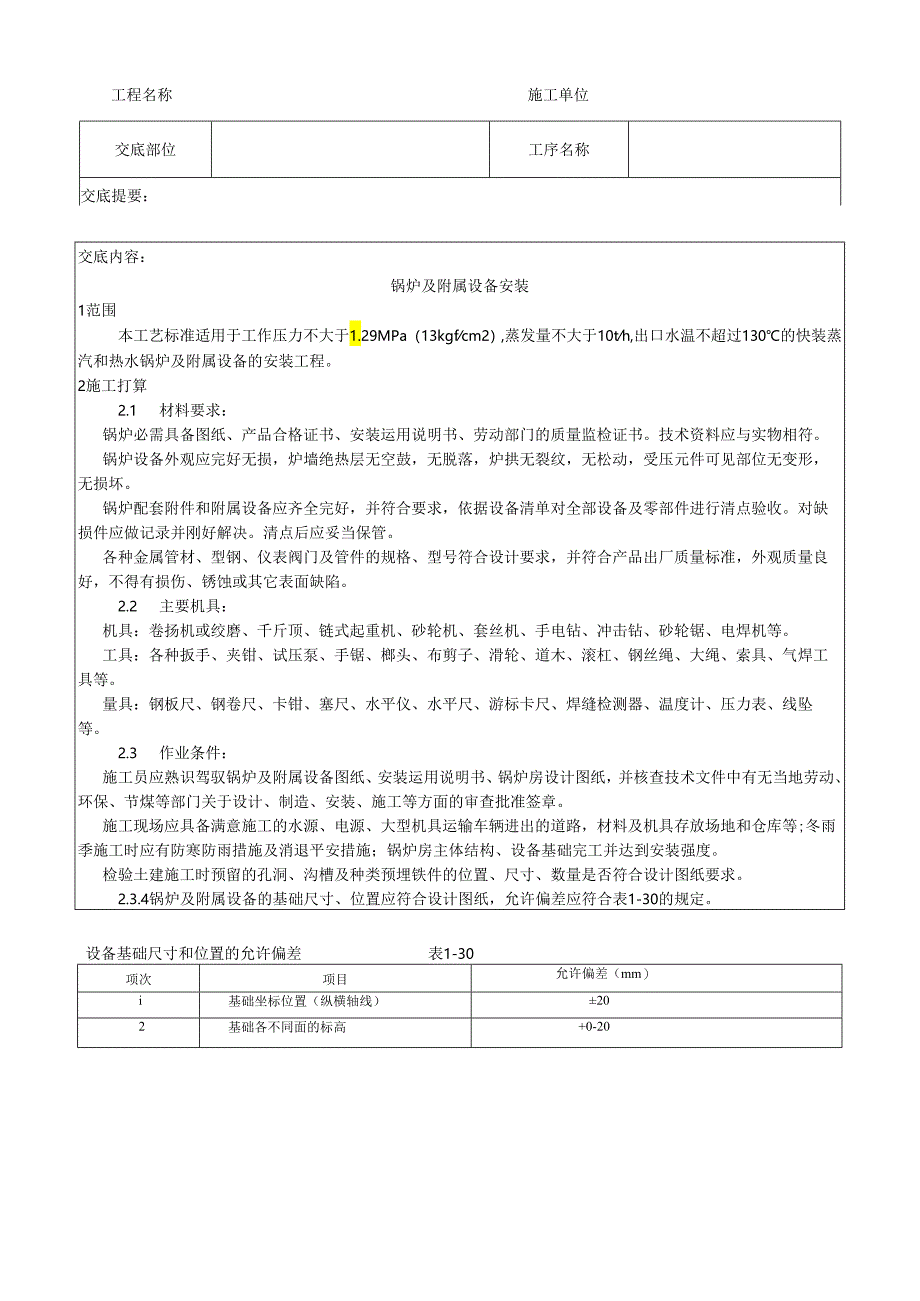

1、交底部位工序名称交底提要：工程名称施工单位交底内容：锅炉及附属设备安装1范围本工艺标准适用于工作压力不大于1.29MPa（13kgfcm2）,蒸发量不大于10th,出口水温不超过130的快装蒸汽和热水锅炉及附属设备的安装工程。2施工打算2.1 材料要求：锅炉必需具备图纸、产品合格证书、安装运用说明书、劳动部门的质量监检证书。技术资料应与实物相符。锅炉设备外观应完好无损，炉墙绝热层无空鼓，无脱落，炉拱无裂纹，无松动，受压元件可见部位无变形，无损坏。锅炉配套附件和附属设备应齐全完好，并符合要求，依据设备清单对全部设备及零部件进行清点验收。对缺损件应做记录并刚好解决。清点后应妥当保管。各种金属管材、
2、型钢、仪表阀门及管件的规格、型号符合设计要求，并符合产品出厂质量标准，外观质量良好，不得有损伤、锈蚀或其它表面缺陷。2.2 主要机具：机具：卷扬机或绞磨、千斤顶、链式起重机、砂轮机、套丝机、手电钻、冲击钻、砂轮锯、电焊机等。工具：各种扳手、夹钳、试压泵、手锯、榔头、布剪子、滑轮、道木、滚杠、钢丝绳、大绳、索具、气焊工具等。量具：钢板尺、钢卷尺、卡钳、塞尺、水平仪、水平尺、游标卡尺、焊缝检测器、温度计、压力表、线坠等。2.3 作业条件：施工员应熟识驾驭锅炉及附属设备图纸、安装运用说明书、锅炉房设计图纸，并核查技术文件中有无当地劳动、环保、节煤等部门关于设计、制造、安装、施工等方面的审查批准签章。

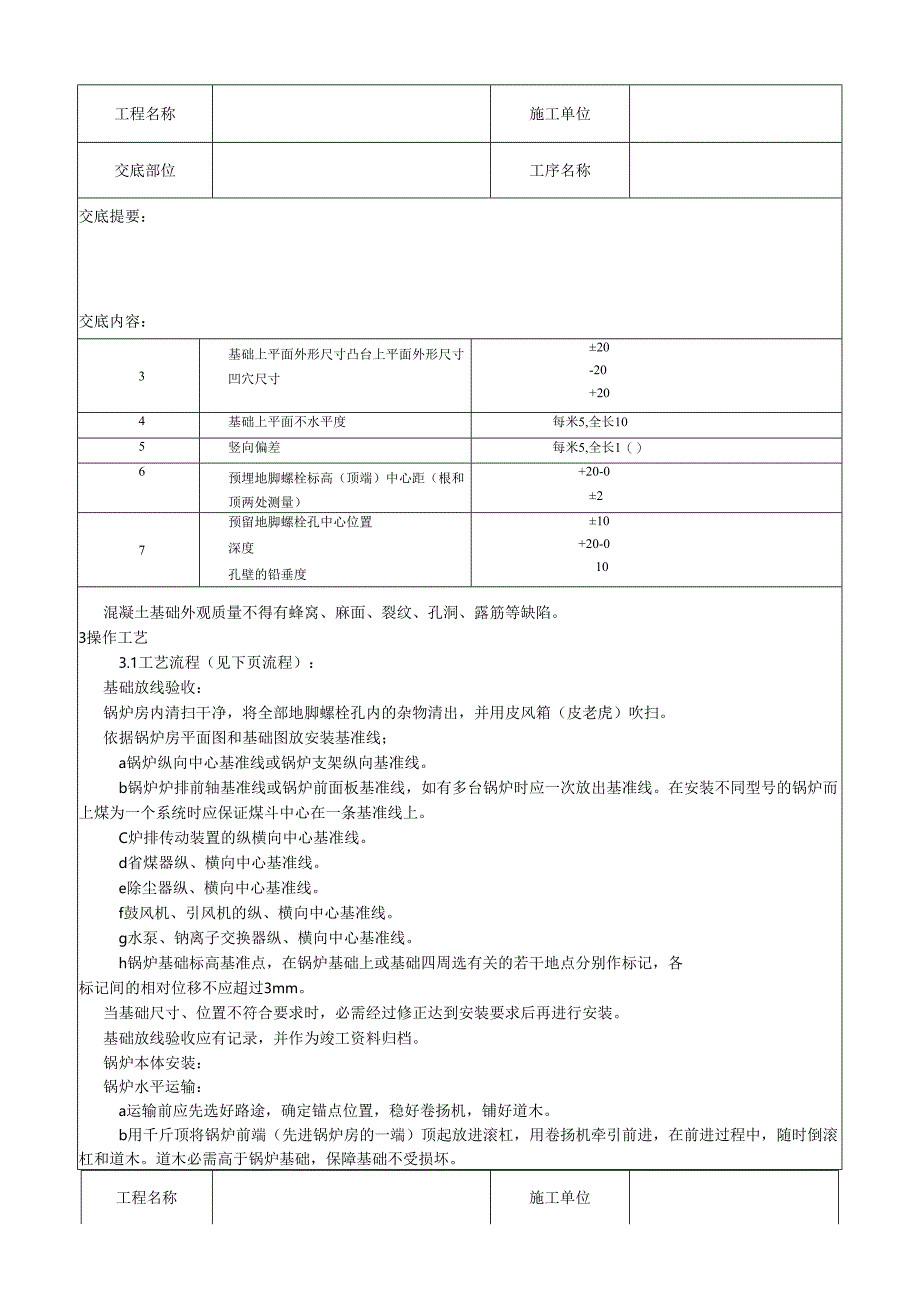

3、施工现场应具备满意施工的水源、电源、大型机具运输车辆进出的道路，材料及机具存放场地和仓库等;冬雨季施工时应有防寒防雨措施及消退平安措施；锅炉房主体结构、设备基础完工并达到安装强度。检验土建施工时预留的孔洞、沟槽及种类预埋铁件的位置、尺寸、数量是否符合设计图纸要求。2.3.4锅炉及附属设备的基础尺寸、位置应符合设计图纸，允许偏差应符合表1-30的规定。设备基础尺寸和位置的允许偏差表1-30项次项目允许偏差（mm）i基础坐标位置（纵横轴线）202基础各不同面的标高+0-20工程名称施工单位交底部位工序名称交底提要：交底内容：3基础上平面外形尺寸凸台上平面外形尺寸凹穴尺寸20-20+204基础上平面
4、不水平度每米5,全长105竖向偏差每米5,全长1（）6预埋地脚螺栓标高（顶端）中心距（根和顶两处测量）+20-027预留地脚螺栓孔中心位置深度孔壁的铅垂度10+20-010混凝土基础外观质量不得有蜂窝、麻面、裂纹、孔洞、露筋等缺陷。3操作工艺3.1工艺流程（见下页流程）：基础放线验收：锅炉房内清扫干净，将全部地脚螺栓孔内的杂物清出，并用皮风箱（皮老虎）吹扫。依据锅炉房平面图和基础图放安装基准线；a锅炉纵向中心基准线或锅炉支架纵向基准线。b锅炉炉排前轴基准线或锅炉前面板基准线，如有多台锅炉时应一次放出基准线。在安装不同型号的锅炉而上煤为一个系统时应保证煤斗中心在一条基准线上。C炉排传动装置的纵横
5、向中心基准线。d省煤器纵、横向中心基准线。e除尘器纵、横向中心基准线。f鼓风机、引风机的纵、横向中心基准线。g水泵、钠离子交换器纵、横向中心基准线。h锅炉基础标高基准点，在锅炉基础上或基础四周选有关的若干地点分别作标记，各标记间的相对位移不应超过3mm。当基础尺寸、位置不符合要求时，必需经过修正达到安装要求后再进行安装。基础放线验收应有记录，并作为竣工资料归档。锅炉本体安装：锅炉水平运输：a运输前应先选好路途，确定锚点位置，稳好卷扬机，铺好道木。b用千斤顶将锅炉前端（先进锅炉房的一端）顶起放进滚杠，用卷扬机牵引前进，在前进过程中，随时倒滚杠和道木。道木必需高于锅炉基础，保障基础不受损坏。工程名

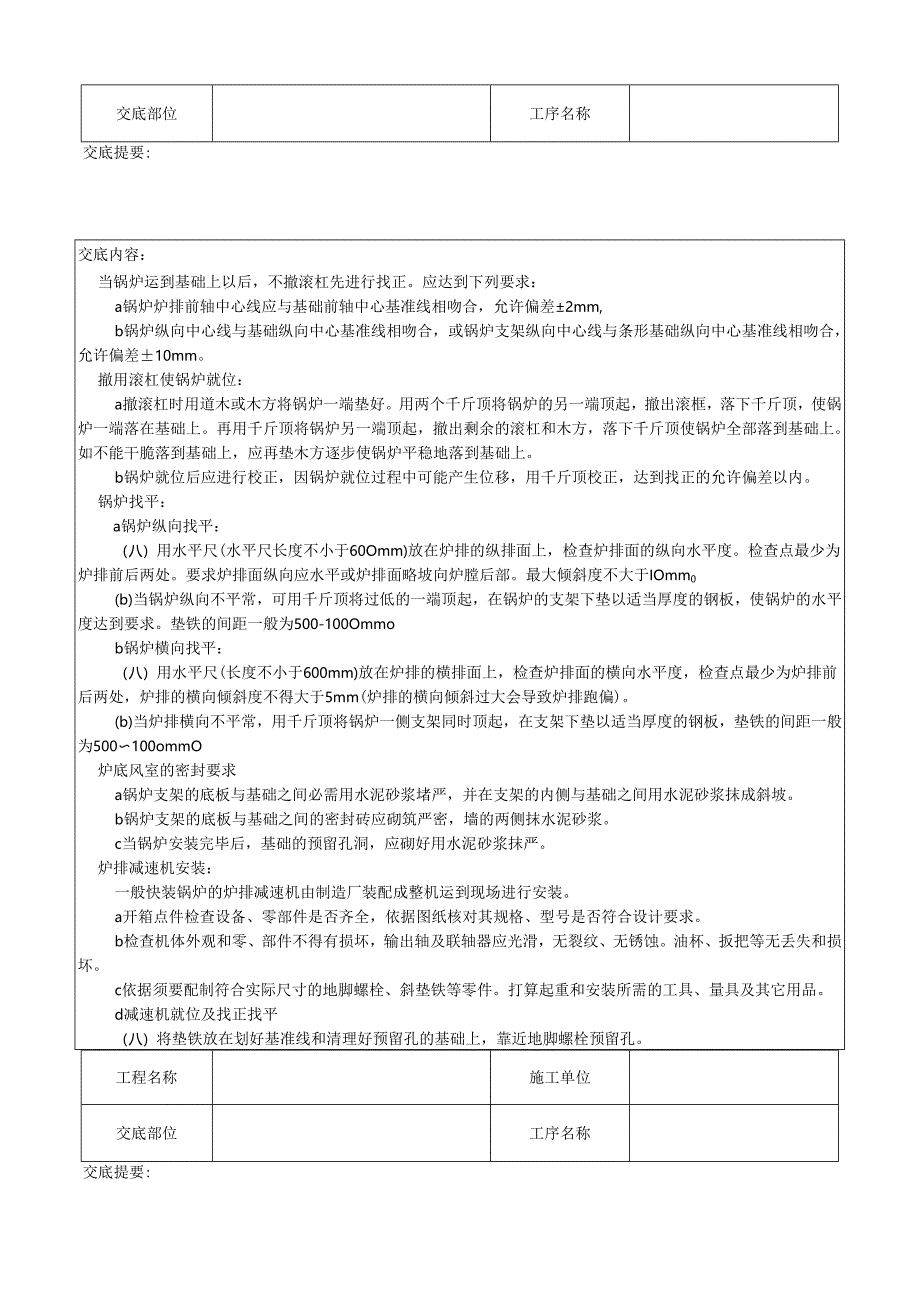

6、称施工单位交底部位工序名称交底提要:交底内容：当锅炉运到基础上以后，不撤滚杠先进行找正。应达到下列要求：a锅炉炉排前轴中心线应与基础前轴中心基准线相吻合，允许偏差2mm,b锅炉纵向中心线与基础纵向中心基准线相吻合，或锅炉支架纵向中心线与条形基础纵向中心基准线相吻合，允许偏差10mm。撤用滚杠使锅炉就位：a撤滚杠时用道木或木方将锅炉一端垫好。用两个千斤顶将锅炉的另一端顶起，撤出滚框，落下千斤顶，使锅炉一端落在基础上。再用千斤顶将锅炉另一端顶起，撤出剩余的滚杠和木方，落下千斤顶使锅炉全部落到基础上。如不能干脆落到基础上，应再垫木方逐步使锅炉平稳地落到基础上。b锅炉就位后应进行校正，因锅炉就位过程中
7、可能产生位移，用千斤顶校正，达到找正的允许偏差以内。锅炉找平：a锅炉纵向找平：（八）用水平尺(水平尺长度不小于60Omm)放在炉排的纵排面上，检查炉排面的纵向水平度。检查点最少为炉排前后两处。要求炉排面纵向应水平或炉排面略坡向炉膛后部。最大倾斜度不大于IOmm0(b)当锅炉纵向不平常，可用千斤顶将过低的一端顶起，在锅炉的支架下垫以适当厚度的钢板，使锅炉的水平度达到要求。垫铁的间距一般为500-100Ommob锅炉横向找平：（八）用水平尺(长度不小于600mm)放在炉排的横排面上，检查炉排面的横向水平度，检查点最少为炉排前后两处，炉排的横向倾斜度不得大于5mm(炉排的横向倾斜过大会导致炉排跑偏)
8、。(b)当炉排横向不平常，用千斤顶将锅炉一侧支架同时顶起，在支架下垫以适当厚度的钢板，垫铁的间距一般为500100ommO炉底风室的密封要求a锅炉支架的底板与基础之间必需用水泥砂浆堵严，并在支架的内侧与基础之间用水泥砂浆抹成斜坡。b锅炉支架的底板与基础之间的密封砖应砌筑严密，墙的两侧抹水泥砂浆。c当锅炉安装完毕后，基础的预留孔洞，应砌好用水泥砂浆抹严。炉排减速机安装：一般快装锅炉的炉排减速机由制造厂装配成整机运到现场进行安装。a开箱点件检查设备、零部件是否齐全，依据图纸核对其规格、型号是否符合设计要求。b检查机体外观和零、部件不得有损坏，输出轴及联轴器应光滑，无裂纹、无锈蚀。油杯、扳把等无丢失
9、和损坏。c依据须要配制符合实际尺寸的地脚螺栓、斜垫铁等零件。打算起重和安装所需的工具、量具及其它用品。d减速机就位及找正找平（八）将垫铁放在划好基准线和清理好预留孔的基础上，靠近地脚螺栓预留孔。工程名称施工单位交底部位工序名称交底提要:交底内容：（b）将减整机上好地脚螺栓（螺栓露出螺母12扣），吊装在垫铁上，减速机纵、横中.线与基础纵、横中心基准线相吻合。（c）依据炉排输入轴的位置和标高进行找正找平，用水平仪和更换垫铁厚度或打入楔形铁的方法加以调整。同时还应对联轴器进行找正，以保证减整机输出轴与炉排输入轴对正同心。用卡箍及塞尺的方法对联轴器找同心。减速机的水平度和联轴器的同心度，两联轴节端面之
10、间的间隙以设备随机技术文件为准.无规定时应符合TJ231-78机械设备安装工程施工及验收规范的相应规定。e设备找平找正后，即可进行地脚螺栓孔灌注混凝土。灌注时应捣实，防止地脚螺栓倾斜。待混凝土强度达到75%以上时，方可拧紧地脚螺栓，在紧螺栓时应进行水平的复核。无误后将机内加足机械油打算试车。f减速机试运行：安装完成后，联轴器的连接螺栓暂担心装，先进行减速机单独试车，试车前先拧松离合器的弹簧压紧螺母，把扳把放到空档上接通电源试电机。检查电机运转方向是否正确和有无杂音，正常后将离合器由低速到高速进行试运转，无问题后安装好联轴器的螺栓，协作炉排冷态试运行。在运行过程中调整好离合器的压紧弹簧能自动弹起
11、。弹簧不能压得过紧，防止炉排断片或卡住，离合器不能离开，以免把炉排拉坏。平台扶梯安装：a长、短支撑的安装：先将支撑座孔中的杂物清理干净，然后安装长短支撑，支撑安装要正，螺栓应涂机油石墨后拧紧。b平台安装：平台应基本水平，平台与支撑连接螺栓要拧紧。c安装平台扶手柱和栏杆：平台扶手柱要垂直于平台，螺栓连接要拧紧，栏杆煨弯处应一样美观。d安装爬梯、扶手柱及栏杆：爬梯上端与平台用螺栓连接，找正后将下端焊在锅炉支架板上或焊接耳板，与耳板用螺栓连接，扶手栏杆有焊接接头时，焊后应光滑。螺旋出渣机安装：先将出渣机从安装孔斜放在基础坑内。将漏灰接口板安装在锅炉底板的下部。安装锥形渣斗，上好漏灰接板与渣斗之间的连
12、接螺栓。吊起出渣器的筒体，与锥形渣斗连接好，锥形渣斗下口和形的法兰与筒体长方形法兰之间要加橡胶垫或油浸扭制的石棉盘根（应加在螺栓内侧），拧紧后不得漏水。安装出渣机的吊耳和轴承底座，在安装轴承底座时要使螺旋轴保持同心。调好平安离合器的弹簧，用扳手扳转蜗杆，使螺旋轴转动敏捷。油箱内应加入符合要求的机械油。安好后接通电源和水源，检查转动方向是否正确，离合器的弹簧是否跳动，冷态试车2小时，无异样声音和不漏水为合格，并作好试车记录。电气限制箱（柜）安装：限制箱安装位置应在锅炉的前方，便于监视锅炉的运行、操作及修理。限制箱的地脚螺栓位置要正确，限制箱安装时要找正找平，灌注坚固。限制箱装好后，可敷设限制箱到
13、各个电机和仪器仪表的配管，穿导线。限制箱及电气设备外壳应有良好工程名称施工单位交底部位工序名称交底提要：交底内容：的接地。待各个辅机安装完毕后接通电源。省煤器安装：省煤器为整体组件出厂，安装前要仔细检查省煤器管四周嵌填的石棉绳是否严密坚固，外壳箱板是否平整，肋片有无损坏，无问题后方可进行安装。支架安装：a清理螺栓孔：将螺栓孔内的杂物清理干净，并用水冲洗。b将支架上好地脚螺栓，放在清理好预留孔的基础上，然后调整支架的位置、标高和水平度。省煤器安装：a安装前应进行水压试验，试验压力为1.25P+5（P为锅炉工作压力）无渗漏为合格。同时进行省煤器平安阀的调整。平安阀的开启压力应为装置点工作压力的1.
14、1倍，或为锅炉工作压力的1.1倍。b用三木搭或其它吊装设备将省煤器安装在支架上，并检查省煤器的进口装置、标高是否与锅炉烟气出口相符，以及两口的距离和螺栓孔是否相符，通过调整支架的位置和标高，达到烟管安装的要求。C最终将下部槽钢与支架焊在一起。灌注混凝土。支架的位置和标高找好后灌注混凝土，混凝土的强度等级应比基础强度等级高一级，并应捣实和养护（拌混凝土时最好用豆石）。当混凝土强度达到75%以上时，将地脚螺栓拧紧。3.1.5.5安装允许偏差应符合表1-31的要求。组装铸铁省煤器的允许偏差表1-31序号项目允许偏差123支承架的水平方向位置偏差支承架的标高偏差支承架的纵、横不平度3mm5mm1/10
15、00液压传动装置安装：对预埋板进行清理和除锈。检查和调整使钱链架纵、横中心线与滑轨纵、横中心相符，以确保较链架的前后位置有较大的调整量，调整后将较链架的固定螺栓稍加紧固。把液压缸的活塞杆全部拉出（最大行程），并将活塞杆的长拉脚与摆轮连接好，再把活塞缸与较链架连接好。然后依据摆轮的位置和图纸的要求把滑轨的位置找好焊牢。最终仔细检查调整校链的位置并将螺栓拧紧。液压箱安装：按设计位置放好，液压箱内要清洗干净。箱内应加入滤清机械油，冬天采纳10号机械油，夏天采纳20号机械油。安装地下油管：地下油管采纳无缝钢管，在现场煨弯和焊接管接头，钢管内应除锈清理干净。安装高压软管：应安装在油缸与地下油管之间，安装时应将丝头和管接头内铁屑毛刺清除干净，丝头连工程名称施工单位交底部位工序名称交底提要:交底内容：接处用聚四氟乙烯薄膜或麻丝白铅
