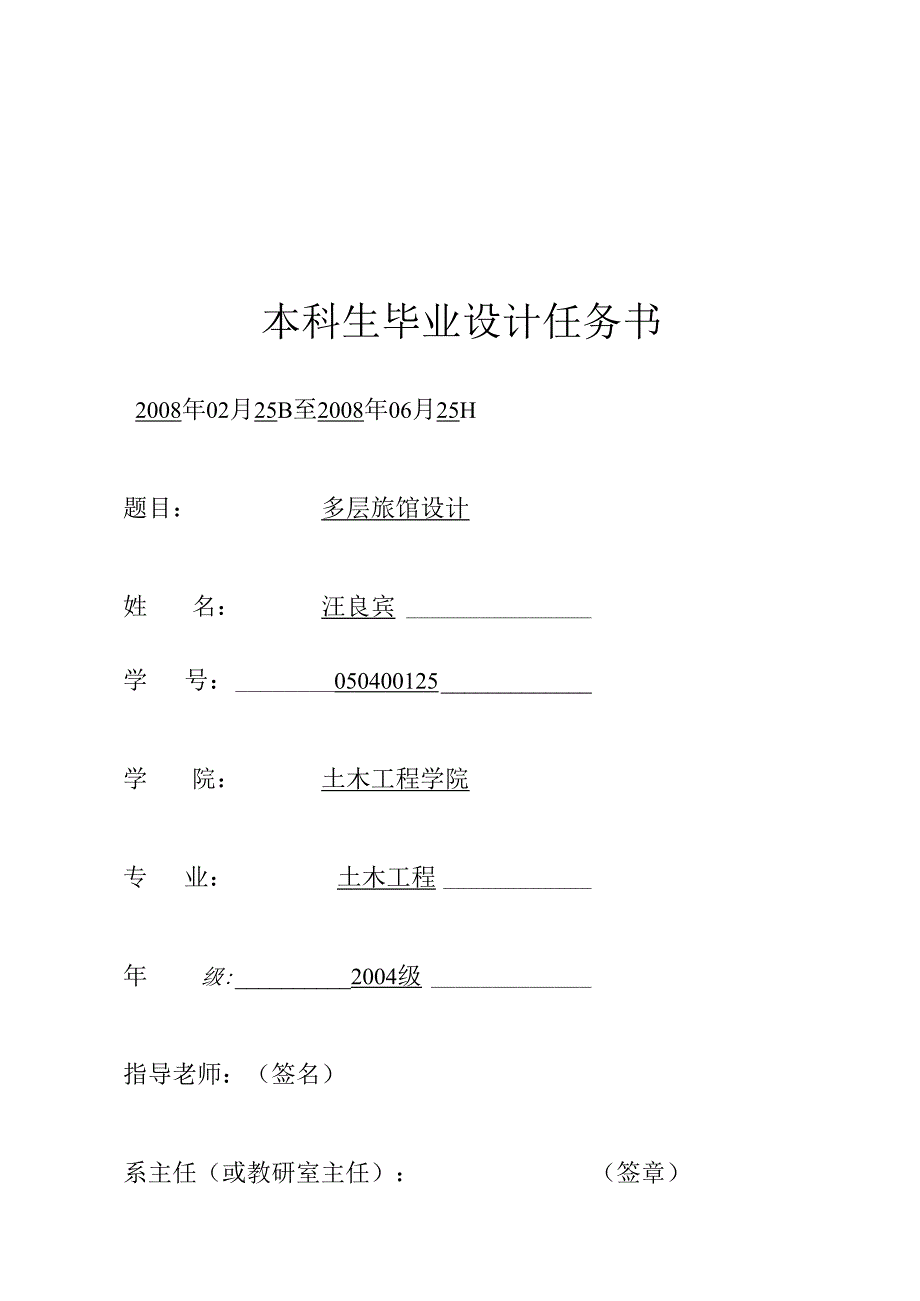

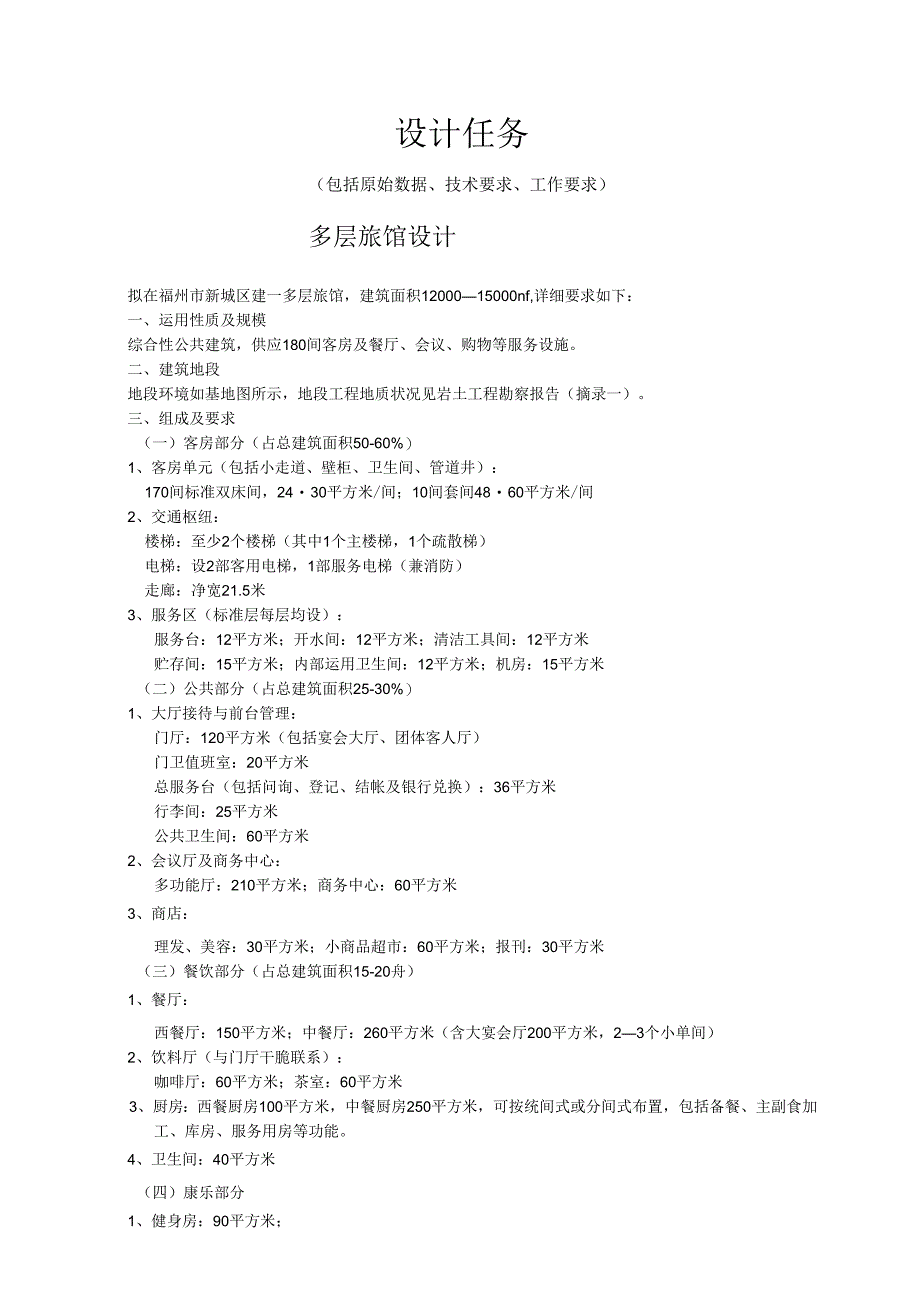

1、本科生毕业设计任务书2008年02月25B至2008年06月25H题目：多层旅馆设计姓名：汪良宾学号：050400125学院：土木工程学院专业：土木工程年级:2004级指导老师：（签名）系主任（或教研室主任）：（签章）设计任务（包括原始数据、技术要求、工作要求）多层旅馆设计拟在福州市新城区建一多层旅馆，建筑面积1200015000nf,详细要求如下：一、运用性质及规模综合性公共建筑，供应180间客房及餐厅、会议、购物等服务设施。二、建筑地段地段环境如基地图所示，地段工程地质状况见岩土工程勘察报告（摘录一）。三、组成及要求（一）客房部分（占总建筑面积50-60%）1、客房单元（包括小走道、壁柜、
2、卫生间、管道井）：170间标准双床间，2430平方米/间；10间套间4860平方米/间2、交通枢纽：楼梯：至少2个楼梯（其中1个主楼梯，1个疏散梯）电梯：设2部客用电梯，1部服务电梯（兼消防）走廊：净宽21.5米3、服务区（标准层每层均设）：服务台：12平方米；开水间：12平方米；清洁工具间：12平方米贮存间：15平方米；内部运用卫生间：12平方米；机房：15平方米（二）公共部分（占总建筑面积25-30%）1、大厅接待与前台管理：门厅：120平方米（包括宴会大厅、团体客人厅）门卫值班室：20平方米总服务台（包括问询、登记、结帐及银行兑换）：36平方米行李间：25平方米公共卫生间：60平方米2、

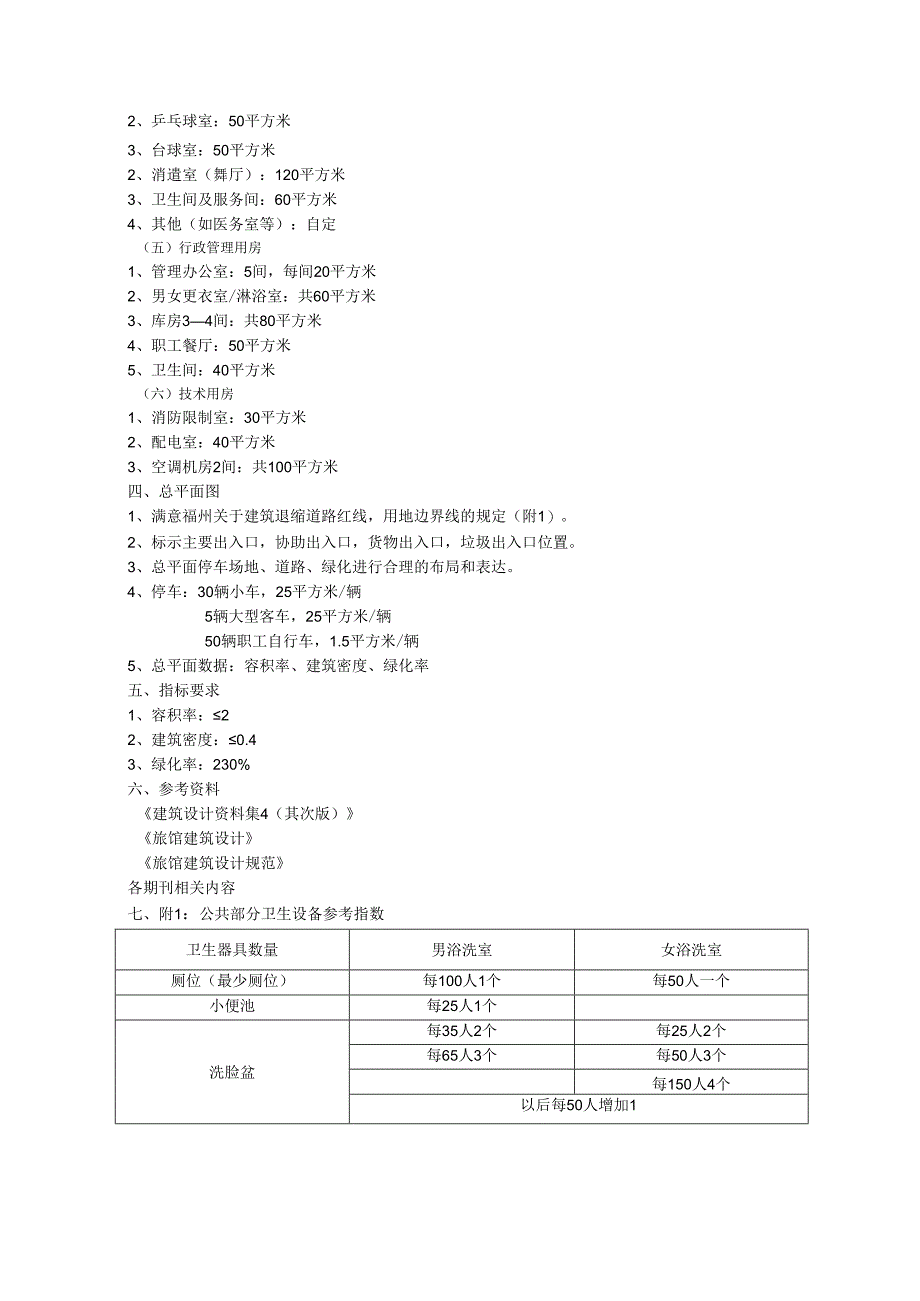

3、会议厅及商务中心：多功能厅：210平方米；商务中心：60平方米3、商店：理发、美容：30平方米；小商品超市：60平方米；报刊：30平方米（三）餐饮部分（占总建筑面积15-20舟）1、餐厅：西餐厅：150平方米；中餐厅：260平方米（含大宴会厅200平方米，23个小单间）2、饮料厅（与门厅干脆联系）：咖啡厅：60平方米；茶室：60平方米3、厨房：西餐厨房100平方米，中餐厨房250平方米，可按统间式或分间式布置，包括备餐、主副食加工、库房、服务用房等功能。4、卫生间：40平方米（四）康乐部分1、健身房：90平方米；2、乒乓球室：50平方米3、台球室：50平方米2、消遣室（舞厅）：120平方米3、
4、卫生间及服务间：60平方米4、其他（如医务室等）：自定（五）行政管理用房1、管理办公室：5间，每间20平方米2、男女更衣室/淋浴室：共60平方米3、库房34间：共80平方米4、职工餐厅：50平方米5、卫生间：40平方米（六）技术用房1、消防限制室：30平方米2、配电室：40平方米3、空调机房2间：共100平方米四、总平面图1、满意福州关于建筑退缩道路红线，用地边界线的规定（附1）。2、标示主要出入口，协助出入口，货物出入口，垃圾出入口位置。3、总平面停车场地、道路、绿化进行合理的布局和表达。4、停车：30辆小车，25平方米/辆5辆大型客车，25平方米/辆50辆职工自行车，1.5平方米/辆5、总
5、平面数据：容积率、建筑密度、绿化率五、指标要求1、容积率：22、建筑密度：0.43、绿化率：230%六、参考资料建筑设计资料集4（其次版）旅馆建筑设计旅馆建筑设计规范各期刊相关内容七、附1：公共部分卫生设备参考指数卫生器具数量男浴洗室女浴洗室厕位（最少厕位）每100人1个每50人一个小便池每25人1个洗脸盆每35人2个每25人2个每65人3个每50人3个每150人4个以后每50人增加1附2：关于建筑退缩道路红线，用地边界红线的规定建筑退缩道路红线建筑类型主干道次干道街区道路低层5M3M2M多层5M3M3M建筑退缩用地边界红线建筑类型布置朝向长边短边点状（短边）2米低层南北朝向3-4米O1.1东
6、西朝向多层南北朝向3-4米OXI.1东西朝向八、基地图计算书配套CAD图纸在爱建筑网下载全套毕业设计尽在爱建筑网工程地质勘察报告（摘录一）1 .场地地形、地貌及四周环境福州某建筑抄建地、原为空地。原地貌单元属滨海相冲淤积平原，现为人工平整地，地形相对高程为0.100.5（）m,较平坦。场地内除新近填土与淤泥质软土组成外，未发觉其它对工程不利的埋藏物（如洞窟、孤石等），场地及其四周也未发觉活动断裂构造等不良地质现象。2 .场地岩土层及特征描述经钻探，场地内岩土层自上而下共分5层，各岩土层特征分述如下（摘录）。依据勘察孔揭露的地质资料可知，该场地的地层，除素填土外，主要由粉质粘土、淤泥、中砂、粉质
7、粘土、淤泥质粘土、（7）中砂、（8）圆砾、粉质粘土、卵石、QD残积粉质粘土、全风化花岗岩层、强风化花岗岩层组成，强度呈软硬相间发育；残积粘性土以下强度增加。具有福州盆地地层结构特点。现将各岩土层的工程地质特征分别叙述如下：1杂填土：褐灰色，稍湿，松散状，多为建筑垃圾及生活垃圾，为新近堆填。全场地分布，层厚0.41.6mo2粘土：黄色，灰绿色，饱和，可塑状，粘性较好，切面光滑，干强度高，韧性中等。上部含有少量植物根等。该层全场地分布，层厚7.28.5m3淤泥：灰黑色，饱和，流塑，具有腥臭味，含有少量的腐植质。该层全场地分布，层厚3.56.0m中砂：埋藏在淤泥之下，浅灰色、灰白色，饱和，松散、稍密
8、中密状态，矿物成份主要为石英质的，颗粒大小较匀称，级配一般，磨圆较好，含少量泥，胶结较差。层厚：4.807.60米。粉质粘土：埋藏在淤泥和中砂之下，灰黄、灰绿、黄褐色，饱和，可塑状态，土体粘性较好，光泽反应：光滑；干强度：中等；韧性：较高。分布较匀称，揭示层厚2.208.60米，淤泥质粘土：埋藏在粉质粘土之下，灰黑、深黑色，饱和，流塑状态。含有机质、植物残体，较纯。光泽反应：光滑；干强度：较高；韧性：低。揭示层厚2.105.60米。中砂：埋藏在粉质粘土和淤泥质粘土之下，浅灰色、灰白色，饱和，稍密中密状态，矿物成份主要为石英质的，颗粒大小较匀称，级配一般，磨圆较好，含有砾石及少量泥，胶结较差。层
9、厚：l.(X)4.10米。圆砾：埋藏在中砂之下。浅灰色、灰色等，饱和，稍密中密状态。粒径多为2040mm,颗粒磨圆较好，母岩多为花岗岩及辉绿岩,呈中风化状，含大量中砂、粗砂及少量粘性土,泥质胶结一般。颗粒分布匀称性较差，含砂量较多，卵石颗粒较小，重II(实测)为538击。揭示层厚：1.503.10米。粉质粘土：灰白、灰绿色，饱和，可塑，土体粘性较好，光泽反应：光滑；干强度：中等；韧性：较高。揭木层厚1.302.30米。卵石：灰、深灰色，饱和，中密密实，含卵石70%左右，粒径多为4070mm,粒径级配较好，磨圆较好，呈椭圆状亚圆状，含少量粘粒，泥质胶结一般。该层上部含砂量较多，卵石颗粒较小，下部
10、卵石颗粒较大，最大可达160mm。分布区域内该层略呈东厚西薄趋势；揭示最大厚度为1.40-7.80米。(ID残积粉质粘土：埋藏在粉质粘土和卵石之下。为中细粒花岗岩残积，土体酥、脆，粘性一般，可见石英砂砾510%。灰黄、黄褐色等，饱和、可塑状态。光泽反应：稍有光滑；干强度：中等；韧性：低。摇震渗水。标准贯入试验标准值N(IliE)为9.8018.10击。揭示最大厚度为3.405.80米。全风化花岗岩：埋藏在淤泥质粘土、(11)残积粉质粘土之下，顶板埋深为12.7024.50mo黄色、黄褐、灰绿色，中细粒结构、块状构造。已完全风化为土状，湿水易变软、崩解，含大量风化粘土矿物，含砂约40%o岩体完整
11、程度分类破裂(定性)、岩石坚硬程度等级定性分类软岩，岩体基本质量等级分类V级。揭示厚度：1.706.40m.强风化花岗岩：埋藏在淤泥、卵石、(11)残积粉质粘土或全风化花岗岩之下，顶板埋深为8.0034.80m灰黄色、黄褐色，中细粒结构、块状构造。裂隙发育，岩石被切割成220cm碎体，含大量风化粘土矿物。岩体完整程度分类破裂(定性)、岩石坚硬程度等级定性分类软岩，岩体基本质量等级分类V级。本次勘察在各孔均有揭示，但并未揭穿，揭示最大厚度：8.00m。各岩土层详细分布状况见工程地质剖面图(略)。3 .场地水文地质条件。场地地下水按其赋存条件主要有：一、埋藏于杂填土中上层滞水，主要受大气降水补给；
12、淤泥为弱透水性含水层，水量很小：二、埋藏于基岩强风化中风化岩弱承压裂隙水。主要以上层水越流补给及侧向补给。本次勘察期间各孔地下水初见水位为0.000.2m,稳定水位在0.10.5m之间。水位随季节性改变幅度约为上下0.51.0m0经水质化验分析结果，对佐，佐中的钢筋及钢结构不具腐蚀性。4 .地震及地震效应：按国家地震基本烈度区划图上划分，拟建地属VVn度地震区第一组，设计基本地震加速度值为0.1g。经综合评定，属In类建筑场地，懦弱土场地，属抗震不利地段，必需按有关规划要求进行抗震设计。该场地揭示深度20m内不存在饱和砂类土和粉土，可不考虑砂土液化O5 .岩土层物理力学性质及设计计算指标。相关
13、参数自然含水量自然重度渗透系数三轴剪切(UU)干脆快剪三W/0K(c%)C(PC名称%KN/m3水平竖直Kpa度Kpa度杂填土/2.64IO3/粘土35.96*18/24.874.8121.046.47淤泥65.32*15.81.832.107.620.899.832.62各土层的设计参数建议值土层名称fak(kPa)Esq.10.2(Mpa)预制桩(预制管桩)备注Qpk(kPa)qsik(kPa)素填土/20粉质粘土1605.12/35淤泥452.3/12中砂1806.0/53-56卵石60012.090009500115i6粉质土1404.5200040(7卵石70015.011000I2
14、000140残积粉质粘土2003.9250040全风化花岗岩30012.0600080(10)强风化花岗岩35015.08000100毕业设计的主要内容1 .用中、英文编写设计说明书：内容包括建筑和结构方案的概述，主要经济技术指标，主要内外装修做法及材料等。2 .设计计算书的主要内容：电算部分（计算机打印输出）框架结构的内力及配筋计算，采纳中国建筑科学探讨院高层建筑技术开发部编制的多层及高层建筑结构空间分析程序一一TBSA（6.O版）。所计算分析的框架结构，（主楼部分），层数25层。电算计算书应包括以下几个方面的内容，并装订成册。（1）几何数据文件一各结构标准层几何信息。（图形文件）（2）荷载数据文件一一各荷载标准层处加荷载信息。（图形文件）（3）计算结果汇总文件*abs.txt（总信息、周期
