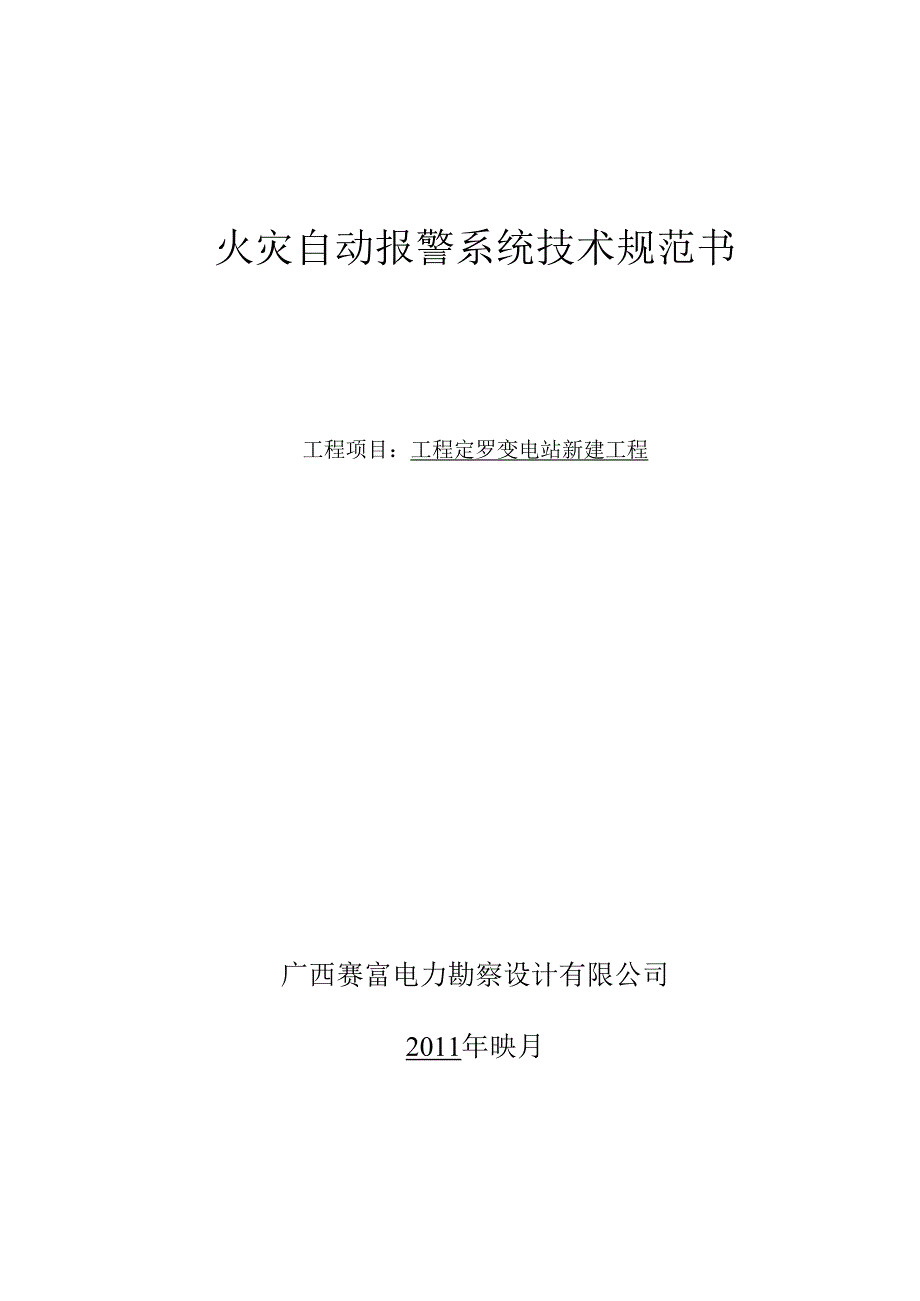

1、火灾自动报警系统技术规范书工程项目：工程定罗变电站新建工程广西赛富电力勘察设计有限公司2011年映月书目1.总则22、 工程概况23、 设计和运行条件24、 技术要求35、 技术资料96、 质量保证97、 调试、验收及维护保养108、 现场服务119、 备品备件1110、供方填写的技术性能表1111差异表131总则本规范书适用于35kV定罗变电站新建工程所需的火灾自动报警限制系统，它提出了该系统的主要技术要求。火灾报警系统应采纳技术先进、产品成熟，在省级以上电力系统中有良好的运用业绩，并符合国际、国内最新标准及国家准入制度的消防产品。火灾报警系统采纳以微处理器为基础的“智能式”报警系统。1.1
2、 本系统技术规范书提出的是最低限度的技术要求，并未对一切技术细微环节做出规定，也未充分引述有关标准和规范的条文，供方应保证供应符合本规范书和工业标准的优质产品。1.2 供方应以书面形式对本系统规范书的条款逐条做出具体应答，确认对本规范书要求的满足和差异，对差异部分应列出差异表作具体描述。1.3 本系统技术规范书所运用的标准如与供方所执行的标准有偏差时，按较高标准执行。从供方签订合同至起先生产设备的时间段内，需方有权提出因规程、规范和标准发生改变而产生的一些补充修改要求，供方应遵守这些要求。1.4 本系统技术规范书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.5 供方
3、对成套系统设备（含协助系统与设备）负有全责，即包括分包（或选购）的产品。分包（或选购）的产品制造商应事先征得需方的认可。1.6 投标方将供应具体的供货清单，对于属于整套设备运行和施工所必需的部件，即使本技术规范未列出或数目不足，投标方仍在执行合同时补足。1.7 本系统技术规范书未尽事宜，由供需双方协商确定。1.8 供方需负责供应所需的设备、安装指导、开通及通过当地政府有关部门的审核及验收直至交付业主。2工程概况35kV定罗变电站，有35kV、IokV两个电压等级。单母分段接线形式。本期35kV线路1回，终期4回；主变本期1台，终期2台；IokV出线本期5回，终期10回；IOkV电容本期1回，终
4、期2回。3设计和运行条件3.2自然环境条件3.2.1 海拔高度：1000mO3.2.2 月平均最高相对湿度(25)：90%o3.2.3 日平均最高相对湿度(25)：主95%。3.2.4 最高气温:+40Co3.2.5 最低气温：一5。3.2.6 最大日平均温差:25K3.2.7 年平均气温：+2203.2.8 最高日平均气温：+30Co3.2.9 地震烈度：6度。3.2.10 污秽等级：IV级。4技术要求4.1 供方应遵循国家标准及有关行业标准的最新版本:GB5011698火灾自动报警系统设计规范GB471793火灾报警限制器通用技术条件GB50229-2006火力发电厂与变电站设计防火规范G
5、B50166-2007火灾自动报警系统施工及验收规范GB4717-93火灾报警限制器通用技术条件GB16806-1997消防联动限制设备通用技术条件GB12978-91火灾报警设备检验规则GB50016-2006建筑设计防火规范GB50217-1994电力工程电缆设计规范DUT5136-2001火力发电厂、变电所二次接线设计技术规定GB4715-93点型感烟火灾探测器技术要求及试验方法GB4716-93点型感温火灾探测器技术要求及试验方法GB12978-91火灾报警设备检验规则GB1628-1996线型感温火灾探测器技术要求及试验方法以上法则和标准提出了系统的最基本要求，如依据供方的看法并经需
6、方接受，运用优于该标准的设计或材料，并能使供方设备良好地、连续地在本规范所规定的条件下运行时，则供方应运用优于该标准的设计和材料。当标准、规范之间出现冲突时，供方应将冲突状况提交需方，在起先生产前协商制定解决方案。4.2 技术要求及参数4.2.1 火灾报警系统火灾报警系统由智能联动式火灾报警限制器、火灾探测器、声光报警器及手动报警按钮等组成。火灾报警系统具有如下功能：a）分布智能技术。探测器及各种现场部件均采纳分布智能技术，预设有特定的算法,可处理接收信息。报警限制器负责处理从智能探头及功能模块传来的已推断的数据，并做出正确的报警及故障推断。每个探测器的参数可依据所在位置而设定，报警功能全面分
7、散至探测器，精确地辨别真伪火情。b）自适应编址。具有自适应编址实力，无需手动设置地址，从而防止混淆探测器的危急。C）具有自检和巡检功能。能对系统内每个回路的地址点同时巡检，测试其工作状态。d）具有火警、故障两种报警功能，且火警优先。并且做到故障报警与火灾报警产生不同的音响。e）当系统部件或系统故障时，能显示故障位置和类型，并发出声光报警；f）当有火警时，报警器能发出声光报警信号、显示地址、类别和时间，记录报警时间、报警性质和火警部位。可同时连续显示，记录火灾（或故障）发生的区域部位和时间。g）自动隔离故障。每个现场部件中均设有短路隔离功能，且探测回路采纳环形两总线，发生短路时，短路点被自动隔开
8、，确保系统完全正常运行。h）火警信息能作为历史信息长期掉电保存。报警限制器内置多级微处理器和存储系统，系统的软件、数据、编程输入后，可通过主机面板上操作。主电源及备用电池断电时，全部资料不会消逝。报警限制器可储存100O个以上历史资料，而中文中心图形显示装置可储存超过3000个历史资料，各资料均显示出日期刚好间以便翻查。此资料可通过主机1.CD显示屏显示出来，亦可经打印机打印出来作为记录。i）全中文显示及菜单操作。采纳大屏幕液晶显示，实现用户文本和操作提示的完全汉化。系统设置不同的操作级别，各级人员都有自己的操作范围。限制面板上有不少于80个的字符，可显示报警状态（火警或故障）、报警点具体位置
9、及尚未确认的事务数量，并可显示系统的时间。j）当主电掉电时，备用电源自动投入运行；主电复原正常后，优先复原运行，同时备用电源自动充电。k）系统容量：200G；回路数：4回。报警限制器采纳模块式架构，以便各回路数可扩容，预留的回路扩容空间为安装回路数的10%,另外各个回路需备用20%的点数余量，以便就地扩容，各分区均运用独立的回路干线。m）限制器电源为AC220V10%,50Hzon）至少具备标准串口三个RS-485,可以与变电站监控系统和图像监视系统通信。供方应供应满足工程须要的通信规约，并协作图像监视系统完成火灾发生时自动弹出报警画面、显示火灾发生区域等功能。0）火灾报警系统应能供应系统异样
10、，装置故障，火警等信号硬接点。p）回路总线应采纳屏蔽线，回路无中继设备的传输距离不应小于1500米（如需线材有异于此规定，各厂家在投标时应予说明），并有良好的屏蔽效果和机械强度。系统的功能应能完全满足中华人民共和国火灾自动报警系统设计规范中的要求,产品通过国家检测中心检测，所供产品均适用在工业环境应用，4.3 报警限制器及外围设备4.3.1 报警限制器火灾报警限制器利用二总线制通讯技术，各总线均采纳环形连接方式，以保证在回路开路（如故障、修理及进行局部装修）下该回路中的探测器仍能正常报警，并能与点式感烟探测器、声光报警器及手动报警按钮组成火灾报警系统。4.3.1.1 应是智能型消防限制中心报警
11、限制器，内置微机处理器和储存系统。4.3.1.2 当火灾发生时，探测器进行就地分析后发出报警信号，送入火灾报警限制机上进行确定，经人为确认后作出有关联动限制。输出信号可以采纳由输入信号限制的方式，在须要的地方增设时间延迟开关，此功能须以软件来限制。4.3.1.3 消防报警限制主机面板上带有：1.CD显示屏（全中文显示，不少于80字符）；显示报警区域；显示报警探测器具体位置；显示报警探测器工作状况隔离、故障、报警后复位；当故障时能显示故障的类型；手触式按钮；系统自检；灯号测试；信号蜂鸣终止；输入系统参数；闭锁及复原部分设备；系统资料查询；系统电源直流及沟通故障状态指示；报警信号；系统故除报警及故
12、障蜂鸣；至少具备标准串口RS-485三个,可以分别与变电所内监控系统和图像监视系统通信;一个220V沟通外部系统主电源；主电源失效时，内部无泄漏的免维护蓄电池电源自动供应至少24小时的供电；在上述两个电源中任一电源不足够时发出报警信号；全部类型的探测器应设计在低压24V直流下工作。免维护蓄电池由报警限制器内的电池充电器充电。感烟探测器a）密封防尘、防虫、抗压；b）在10%95%相对湿度下，温度：-20C+70C能正确工作。c）安装地点：屋内。d）全部带地址码感烟、感温探测器应置于同一智能底座上，当有须要更换探头类型时，底座无需更换，当探测器拆离底座时，探测机会显示故障状态。探测器本身应有故障及
13、短路隔离功能，以便能很快速确定探测回路短路的位置。e）全部带地址的探测器均运用软件编址的方式。f）探测器推断火灾的功能下放至各探测器内，无需再依靠主控机对各个探测器的感烟温度进行集中分析，各探测器能针对不同的场地设定其灵敏度参数。探测器上应有1.ED,当此探测器探测到火警时，1.ED必需启亮显示火警。g）探测器有预报警和环境参数补偿功能。h）探测器应有抗电磁干扰实力，在IMHZ1GHz的环境下，抗电磁干扰实力达50vmoi）信号总线类型：探测器采纳二总线制连接方式；探测器以地址码编码方式传输；预报警值是报警设定值的75%0具有多级灵敏度选择。状态检测：探测器支持脏污状态检测，支持巡检，支持对环
14、境影响进行补偿，运用1.ED双灯进行状态显示；在电源电压变动下，探测器能保持正常工作。具有模拟量测量、模/数转换、智能算法处理等功能，并可借助于数字动态滤波器滤除伪火灾信号。系统中探测器都具有唯一的地址编码。系统具有灵敏度自动检测功能，可以对由于环境条件的改变而引起的灵敏度降低进行数字化补偿。并可对报警类型作出趋势判定（火警趋势、干扰、自身污染和老化程度）。为便于维护和保养，探测器具有简易的测试功能和手段。4.3.3手动报警按钮4.3.3.1 带有独立的地址码，采纳软件编码的方式并可干脆接入探测回路。4.3.3.2 手动报警器应符合下列环境条件。温度：-25C+60C相对湿度：95%4.3.3
15、.3 玻璃击碎能自动启动报警。4.3.3.4 红色外壳、式样美观，正面印有火警标记。.5每个手动报警器应带有自动隔离功能，当线路出现短路时，受影响的面积不会太大。.6信号总线类型：手动报警按钮采纳二总线制连接方式；报警方式：采纳可复归式操作，报警后能系统可知具体报警地址；状态检测：模块支持状态检测，支持巡检，1.ED状态显示；日常测试：手动报警按钮具有平常测试功能；安装方式：暗装；4.3.4声光报警器全部声光报警器为低耗电量，声音应不小于85分贝（1米），发光体有明显火警标记。信号总线类型：声光报警受控于限制模块，运用限制总线类型；地址码编码方式：运用限制模块地址；限制方式：受限制模块的限制进行声光报警；光输出：275Cd坎德拉；外观：红色、正文有中文“火警”和英文“FIRE”字样。线型定温火灾探测器线型定温火灾探测器应具有数字式报警位置显示功能,能干脆显示感温电缆上报警点位置距离，具有开路和短路两种故障报警，便利系统的维护和检修。线型定
