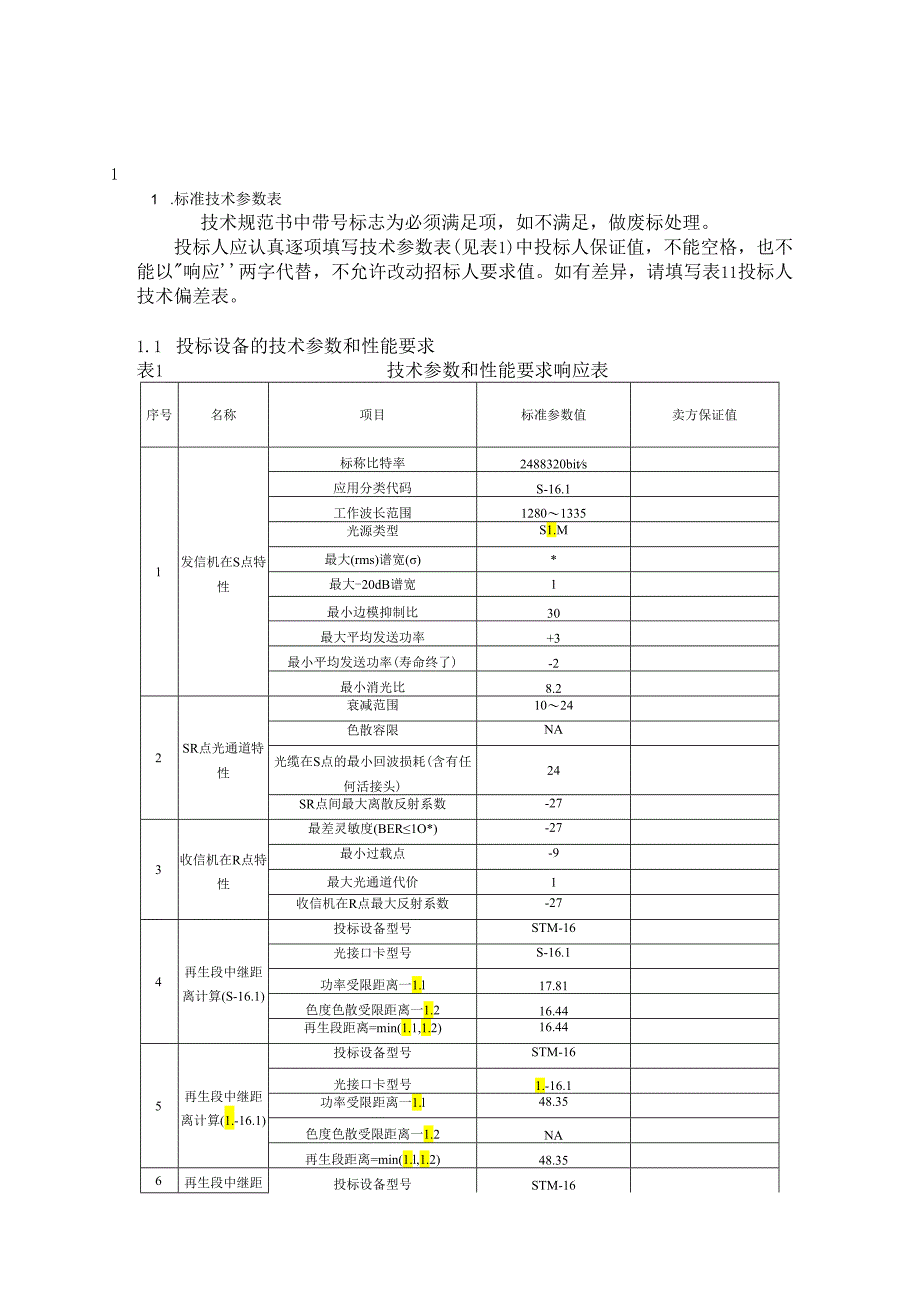

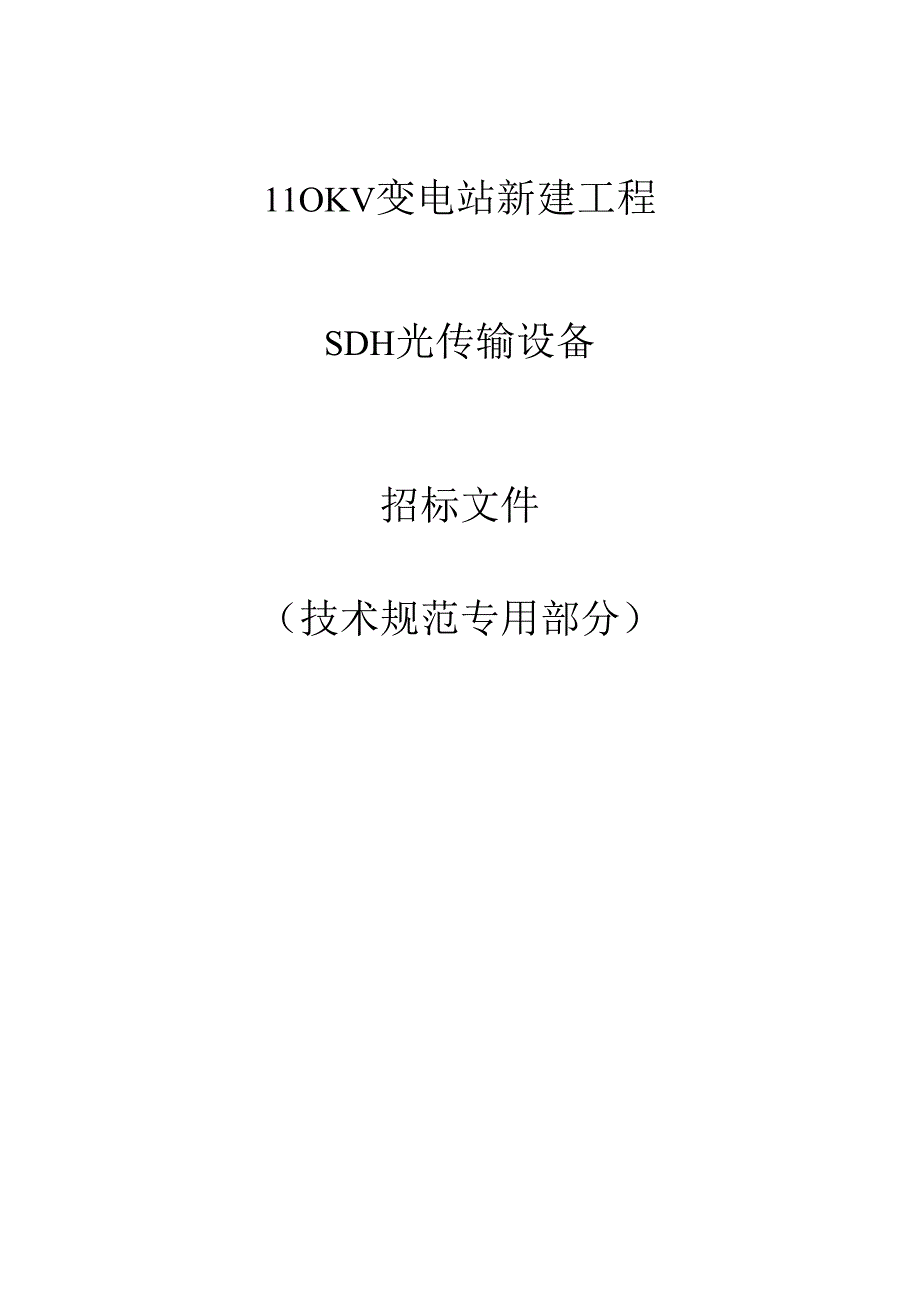

1、11OKV变电站新建工程SDH光传输设备招标文件（技术规范专用部分）1 .标准技术参数表11.1 投标设备的技术参数和性能要求12 .项目需求部分51 .1项目需求总表52 .2货物需求及供货范围一览表51.1 3必备的备品备件、专用工具和仪器仪表供货表72.4 图纸资料提交单位72.5 5工程概况72.6 使用条件82.7 项目单位技术差异表82.8 招标人提出的其他资料93.投标人提供信息91. 1销售运行业绩表93. 2推荐的备品备件、专用工具和仪器仪表供货表94. 3主要部件材料表95. 4投标人技术偏差表96. 5投标人应提供的其他资料101 .标准技术参数表技术规范书中带号标志为必
2、须满足项，如不满足，做废标处理。投标人应认真逐项填写技术参数表(见表1)中投标人保证值，不能空格，也不能以响应两字代替，不允许改动招标人要求值。如有差异，请填写表11投标人技术偏差表。1.1 投标设备的技术参数和性能要求表1技术参数和性能要求响应表序号名称项目标准参数值卖方保证值1发信机在S点特性标称比特率2488320bits应用分类代码S-16.1工作波长范围12801335光源类型S1.M最大(rms)谱宽()*最大-20dB谱宽1最小边模抑制比30最大平均发送功率+3最小平均发送功率(寿命终了)-2最小消光比8.22SR点光通道特性衰减范围1024色散容限NA光缆在S点的最小回波损耗(
3、含有任何活接头)24SR点间最大离散反射系数-273收信机在R点特性最差灵敏度(BER1O*)-27最小过载点-9最大光通道代价1收信机在R点最大反射系数-274再生段中继距离计算(S-16.1)投标设备型号STM-16光接口卡型号S-16.1功率受限距离一1.l17.81色度色散受限距离一1.216.44再生段距离=min(1.1,1.2)16.445再生段中继距离计算(1.-16.1)投标设备型号STM-16光接口卡型号1.-16.1功率受限距离一1.l48.35色度色散受限距离一1.2NA再生段距离=min(1.l,1.2)48.356再生段中继距离计算(1.-16.2)投标设备型号ST

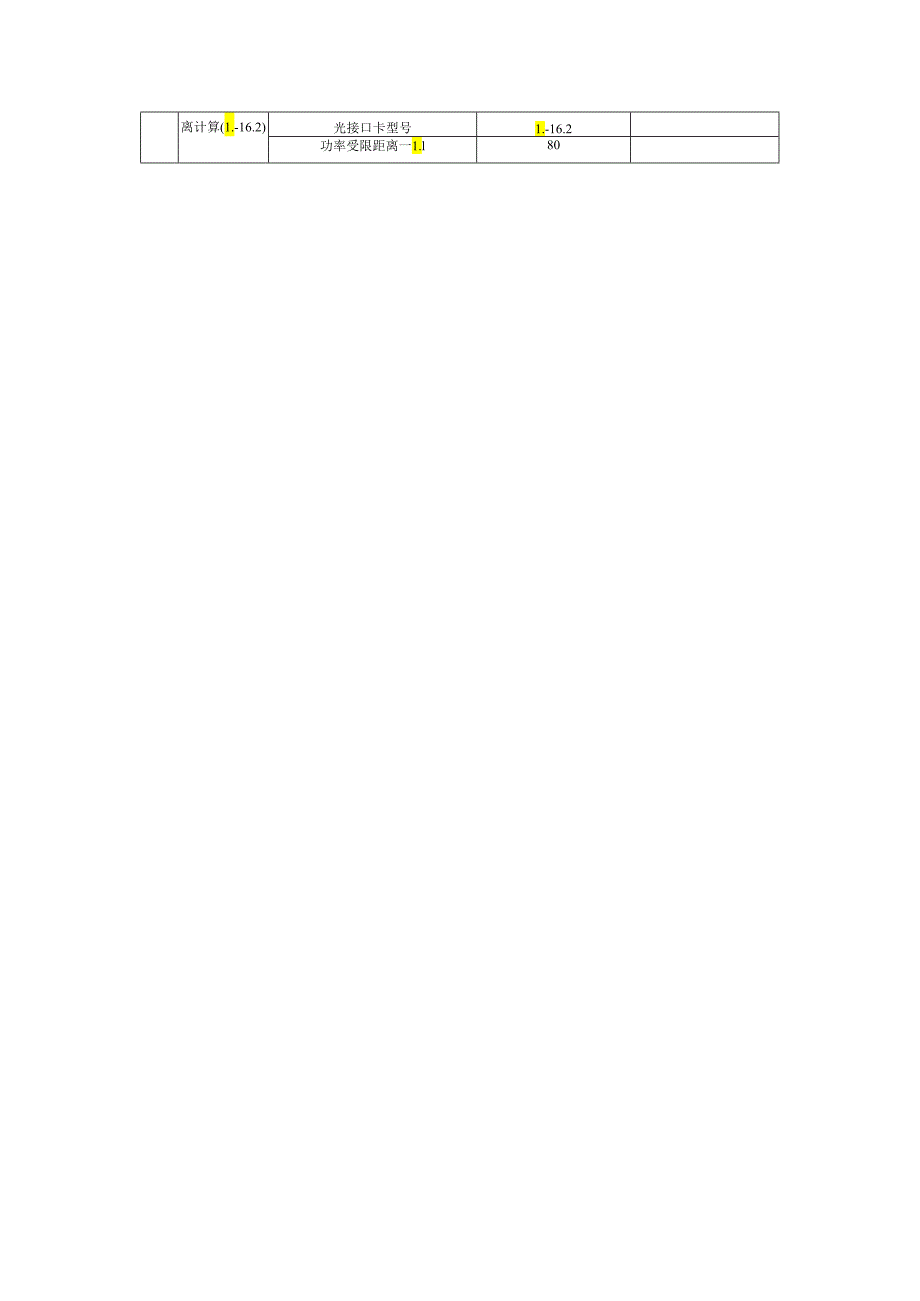

4、M-16光接口卡型号1.-16.2功率受限距离一1.l80序号名称项目标准参数值卖方保证值色度色散受限距离一1.294再生段距离=min(1.1,1.2)807再生段中继距离计算(1.-4.2)投标设备型号STM-4光接口卡型号1.-4.2功率受限距离一口72色度色散受限距离一1.2*再生段距离=min(1.l,1.2)728设备型号设备型号STM-169单机框槽位容量做出说明2.5G10槽位通用性说明机框各槽位的通用性业务槽位通用11散热方式说明机框散热方式风冷12告警的接入、输出功能至少接入6个外部告警6说明机架告警输出的原理及接Il13电源接入说明接入两路外部电源时，电源之间的切换时间及
5、工作原理两路DC-48V输入，1+1热备份，电源切换时间不影响设备正常运行14单机框接口容量及电/光口集成度至少2个方向2.5G端口22M接口容量应不小于21个2M212M板端口密度不小于21x2M板STM-I(说明单机框可支持的最大155M光口数量)6STM-4(说明单机框可支持的最大622光口数量)4FE以太网端口密度4GE以太网端口密度215交叉容量高阶交叉能力(必须大于128l28VC-4)128128VC-4低阶交叉能力(必须大于2016X2016VC-12)20162016VC-1216外时钟接口2个输入和输出,2Mbs和2MHz支持2Mbs和2MHz时钟输入、输出两种方式17单元
6、盘保护方式请分别列出交叉连接单元、电源模块、设备内时钟、各支路单元保护方式电源单元1+1备份交叉连接单元1+1备份时钟单元1+1备份主控单元1+1备份支路单元1：N(N8)备份18辅助通道描述辅助通道接II的数量、规格、型号序号名称项目标准参数值卖方保证值19物理指标机架尺寸226060060011m,颜色浅待定机框尺寸19英寸总功耗填写设备最大功耗20工作条件供电方式-48V/DC电压范围DC-48V25温度范围一10+40湿度范围平均湿度（25C时）不高于90%21MSTP功能以太网数据顿封装入SDH采用的协议PPP/1.APS/GFP协议级联方式及1.CAS功能数据业务板卡支持级联方式和
7、1.CAS功能以太网端口流量控制、统计复用方式支持端口流量控制和统计复用功能支持的超长帧的最大长度支持的最长帧为9K以太网业务汇聚功能及方式最大达16：1的汇聚，可以实现FE到FE、FE到GE、GE到GE的业务汇聚GFP功能支持GFP功能投标设备所具有的其他功能、特点22网管设备网管设备网元/网络级网管型号与北暗地区网现有网管完全兼容，实现统一网管管理。硬件配置本工程所配置网管的最大管理网元数量软件软件平台（类型、版本）数据库（类型、版本）各软件模块的名称及功能数据备份方式23功率放大器特性光谱工作范围nm15301565最大输出光功率dBm22最小输出光功率dBm12最大输入光功率dBm+3
8、最小输入光功率dBm-6噪声功率（NF）dB6序号名称项目标准参数值卖方保证值偏振相关增益(PDG)dB0.3反向噪声功率电平(ASE)dBm-28输入回波衰耗(OR1.)dB40输入泵浦光泄漏dBm-40输出泵浦光泄漏dBm-30输入口最大OR1.容限dB327输出口最大OR1.容限dB22724前置放大器特性光谱工作范围nm最小接收灵敏度(BER=IET2)dBm最大过载dBm最大输出光功率dBm最小输出光功率dBm输入电平=-3OdB最小信号增益dB输入电平=-38dB最小信号增益dB输入电平=-38dB噪声系数dB偏振相关增益(PDG)dB前向ASE功率电平dBm反向ASE功率电平dB
9、m输入回波衰耗(OR1.)dB输入泵浦光泄漏dBm输出泵浦光泄漏dBm输入口最大C)R1.容限dB输出口最大OR1.容限dB最大总输出功率dBm25拉曼放大器特性信号波长范围nm输入光功率范围dBm输出光功率dBm泵浦功率mW等效噪声指数dB偏振相关增益变化(PDG)dB光回波损耗dB喇曼增益dB增益平坦度dB输出光功率稳定度dB序号名称项目标准参数值卖方保证值偏振模色散（PMD）PS功耗W26色散补偿器特性信号波长范围nm1550.12补偿距离km40色散量ps/nm-340、-1020插入损耗dB3.5色散斜率psnm*nm0.0036时延抖动PS25偏振相关损耗（PD1.）dB0.5偏振
10、模色散（PMD）psWI27带外FEC装置特性带内/带外编码格式编码增益线路码率误码率BER光信噪比OSNR注项目单位对表中标准参数要求有差异时，可在表7中提出，投标人也应对差异表进行响应，差异表与标准技术参数表技术参数不同时，以差异表给出的参数为准。2 .项目需求部分2.1项目需求总表表2项目需求总表序号设备规格数量单位合计2023中国联通重庆北部通信枢纽中心IlOKV变电站新建工程变电站12.5GSDII2套222.2货物需求及供货范围一览表表3货物需求及供货范围一览表序号名称单位项目单位要求投标人响应型式、规格数量型式、规格数量1公共部件（含电源、时钟、高低阶交叉、子架和背板等）2（投标
11、人填写）序号名称单位项目单位要求投标人响应型式、规格数量型式、规格数量1.1电源块两路DC-48V输入,1+1热备份，电源切换时间不影响设备正常运行4（投标人填写）1.2时钟块支持2Mbs和2MHz时钟输入、输出两种方式4（投标人填写）1.3交叉（高阶交叉128128个Ve-4及以上，低阶交叉2016X2016个VCT2及以上）块高阶交叉128x128个VC-4及以上低阶交叉2016X2016个YC-12及以上4（投标人填写）1.4子架（含背板、控制板、公务等）套2（投标人填写）2光接口板（投标人填写）2.1S-4.1（光口）块单光口4（投标人填写）2.2S-4.1（光口）双光口（用于对侧变电站扩容）4（投标人填写）3业务板（投标人填写）3.12M板（21路2M及接线区）块不少于21x2M4（投标人填写）3.22M保护板（21路2M）块不少于21x2M4（投标人填写）3.3FE板，交换方式，单板不少于工个接口块不少于4路10M/100M以太网接口，且支持IP组网，支持以太网汇聚功能2（投标人填写）3.4GE板，交换方式，单板不少于_
