1、IlOKV变电站新建工程时间同步装置招标文件（技术规范专用部分）标准技术参数2项目需求部分21.1 1货物需求及供货范围一览表21.2 必备的备品备件、专用工具和仪器仪表供货表31.3 图纸资料提交31.4 工程概况错误!未定义书签。1.5 5使用条件41.6 项目单位技术差异表41.7 7一次、二次及土建接口要求（适用扩建工程）53投标人响应部分51.8 2销售及运行业绩表53.3 推荐的备品备件、专用工具和仪器仪表供货53.4 投标人提供的试验检测报告表53.5 投标人提供的鉴定证书表51标准技术参数投标人应认真逐项填写标准技术参数表（见表1表2）中投标人保证值，不能空格，也不能以“响应”

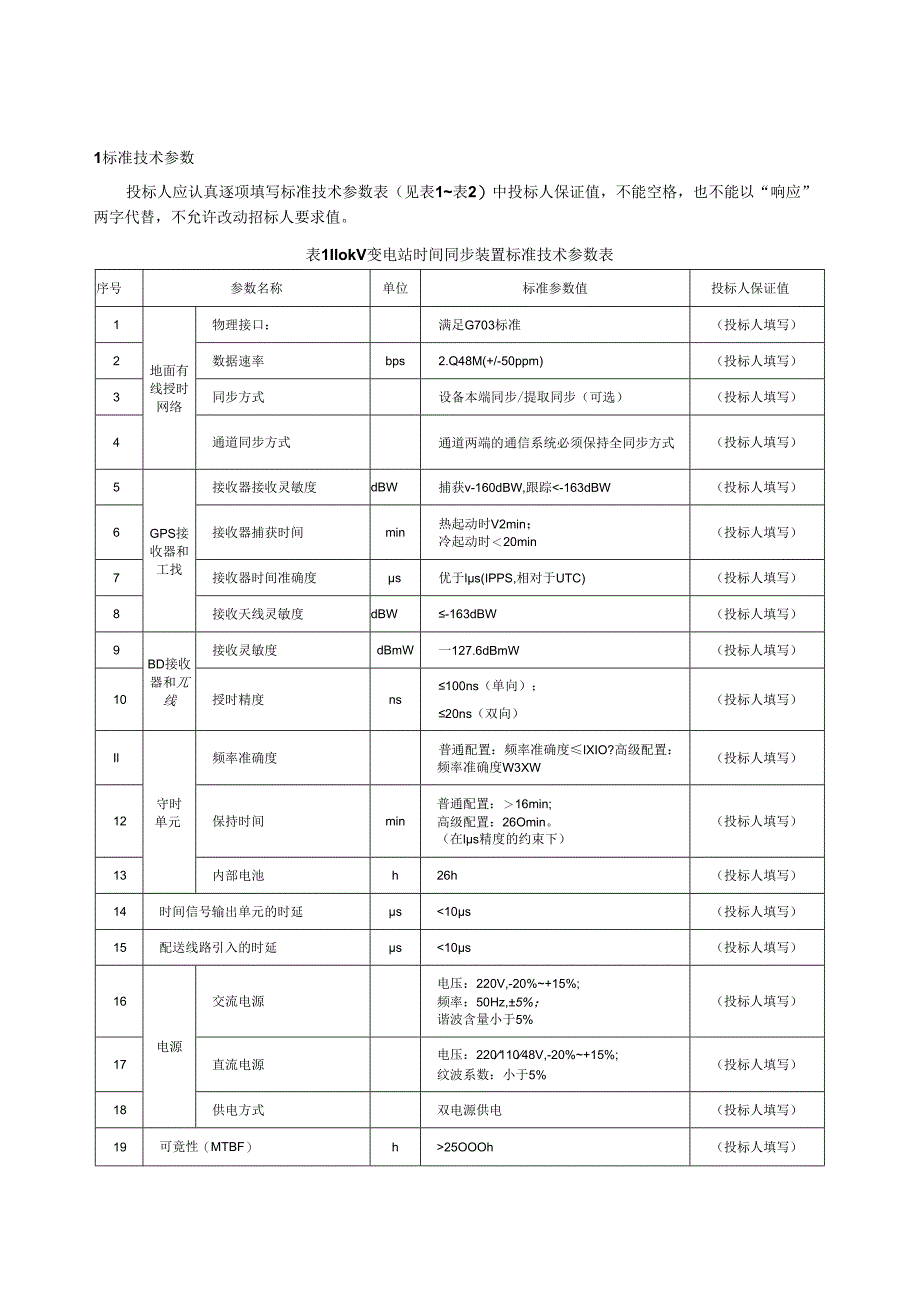

2、两字代替，不允许改动招标人要求值。表1IlokV变电站时间同步装置标准技术参数表序号参数名称单位标准参数值投标人保证值1地面有线授时网络物理接口：满足G703标准（投标人填写）2数据速率bps2.Q48M(+/-50ppm)（投标人填写）3同步方式设备本端同步/提取同步（可选）（投标人填写）4通道同步方式通道两端的通信系统必须保持全同步方式（投标人填写）5GPS接收器和工找接收器接收灵敏度dBW捕获v-160dBW,跟踪-163dBW（投标人填写）6接收器捕获时间min热起动时V2min；冷起动时20min（投标人填写）7接收器时间准确度s优于ls(IPPS,相对于UTC)（投标人填写）8接收
3、天线灵敏度dBW-163dBW（投标人填写）9BD接收器和兀线接收灵敏度dBmW一127.6dBmW（投标人填写）10授时精度ns100ns（单向）；20ns（双向）（投标人填写）Il守时单元频率准确度普通配置：频率准确度IXIO?高级配置：频率准确度W3XW（投标人填写）12保持时间min普通配置：16min;高级配置：26Omin。（在ls精度的约束下）（投标人填写）13内部电池h26h（投标人填写）14时间信号输出单元的时延s10s（投标人填写）15配送线路引入的时延s25OOOh（投标人填写）表2屏柜标准技术参数表序号参数名称单位标准参数值投标人保证值I尺寸mm高度：2260mm；宽度
4、：800mm；深度：600mm（投标人填写）2颜色浅石灰Z42（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。2项目需求部分2.1 货物需求及供货范围一览表表3货物需求及供货范围一览表序号名称单位招标人要求投标人响应型式、规格数量型式、规格数量I时间同步单元（含：地面、GPS、BD）台每套同时接收GPS接收系统和北斗二代接收系统。同步时钟信号输出数量：IRlG-B（DC）码72路,IRIG-B（AC）码8路，串口8路，脉冲16路，差分脉冲8路。22GPS天线m
5、按需3BD天线m按需42M同轴电缆mO5时间信号输出扩展单元台16柜体及附件面17其他GPS专用防雷器I套：其他附件（主时钟与扩展时钟之间的连接附件，光电转换器、光电头、对时线缆（型号RVVP-40.5）按霜、光纤接线盒、尾纤等）按霜要配置按需注变电站设备配置可以根据具体情况分为高级配置和普通配置两种情况：D高级配置：表3中的16项全部采用，此时可以实现天地互补、三源互比互补功能，能够为该变电站提供高精度、高可靠性的时间参量。2）普通配置：只选择表3中项目1中的GPS、项目2、6,或（和）选择项目1的BD、项目3、6,这时只有GPS或（和）BD空间授时功能，变电站的时间会受天气的影响，也不能避
6、免人为干扰。表4可选择的技术参数表序号名称参数投标人响应备注I时间同步单元电源DC220V2屏柜颜色浅石灰Z423屏柜尺寸高度：226Omm宽度：8（X）mm深度：600mm4其他1、屏体制造要求应符合重庆市电力公司专题会议纪要（2009）600号500千伏九盘变电站创国优二次设备相关工作布置及重庆市电力公司二次屏柜制造标准宣贯会议纪要的相关要求。2、与监控系统通信应能满足IEC61850协议。2.2 必备的备品备件、专用工具和仪器仪表供货表表5必备的备品备件、专用工具和仪器仪表供货表序号名称单位招标人要求投标人响应型号和规格数量型号和规格数量123452.3 图纸资料提交经确认的图纸资料应由
7、卖方提交表6所列单位。表6卖方提交的须经确认的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间认可图、最终图、说明书、出厂试验报告（附电子文档）21）技术协议签订后两周内，供货商应提供认可图纸。2）工程师在收到认可图纸后两周内，应将经确认的I份图纸寄送给供货商。3）供货商收到经确认的图纸两周内提出最终图认可图、最终图、说明书、出厂试验报告（附电子文档）82.4 工程概况2.4.1 项目名称：IlOKV变电站新建工程2.4.2 项目单位：2.4.3 工程规模：主变压器容量：远期3*63MVA及本期2X63MVA,有载调压变压器，电压等级110/IOkV;Il
8、OkV出线：远期3回，本期2回出线，双母线接线；IOkVM:远期24及本期20回出线，单母线三分段接线；无功补偿：远期34Mvar+38Mvar及本期为2X4MVar+2X8MvarlokV静止无功发生器SVGo2.4.4 工程地址：中国联通西南数据中心2.4.5 交通、运输：水路、陆路。2.5 使用条件表7使用条件表序号名称单位招标人要求值投标人保证值1电源的频率Hz50（投标人填写）2环境温度接收天线日最高温度*C70（投标人填写）日最低温度-25（投标人填写）其他设备日最高温度eC45（投标人填写）日最低温度-5（投标人填写）日最大温差25（投标人填写）3湿度接收天线日相对湿度平均值%1
9、00（投标人填写）月相对湿度平均值100（投标人填写）其他设备Fl相对湿度平均值%W95（投标人填写）月相对湿度平均值90（投标人填写）4海拔高度m3000（投标人填写）5耐受地震能力水平加速度g0.3g（投标人填写）垂直加速度g0.15g（投标人填写）注表7中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。2.6 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时,应逐项在“表8项目单位技术差异表”中列出，并以差异表给出的参数为准。投
10、标人应对表8的技术参数进行确认。表8项目单位技术差异表序号项目标准参数值项目单位要求值投标人保证值I2序号项目变更条款页码、款号原表达变更后表达12.7 一次、二次及土建接口要求（适用扩建工程）3投标人响应部分投标人需填写专用部分的第1和第2部分的相应表格。3.2销售及运行业绩表表10销售及运行业绩表序号产品型号运行单位投运数量投运时间联系人及电话备注3.3推荐的备品备件、专用工具和仪器仪表供货表11推荐的备品备件、专用工具和仪器仪表供货表序号名称型号和规格单位数量1234563.4投标人提供的试验检测报告表表12投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位3.5投标人提供的鉴定证书表表13投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间
