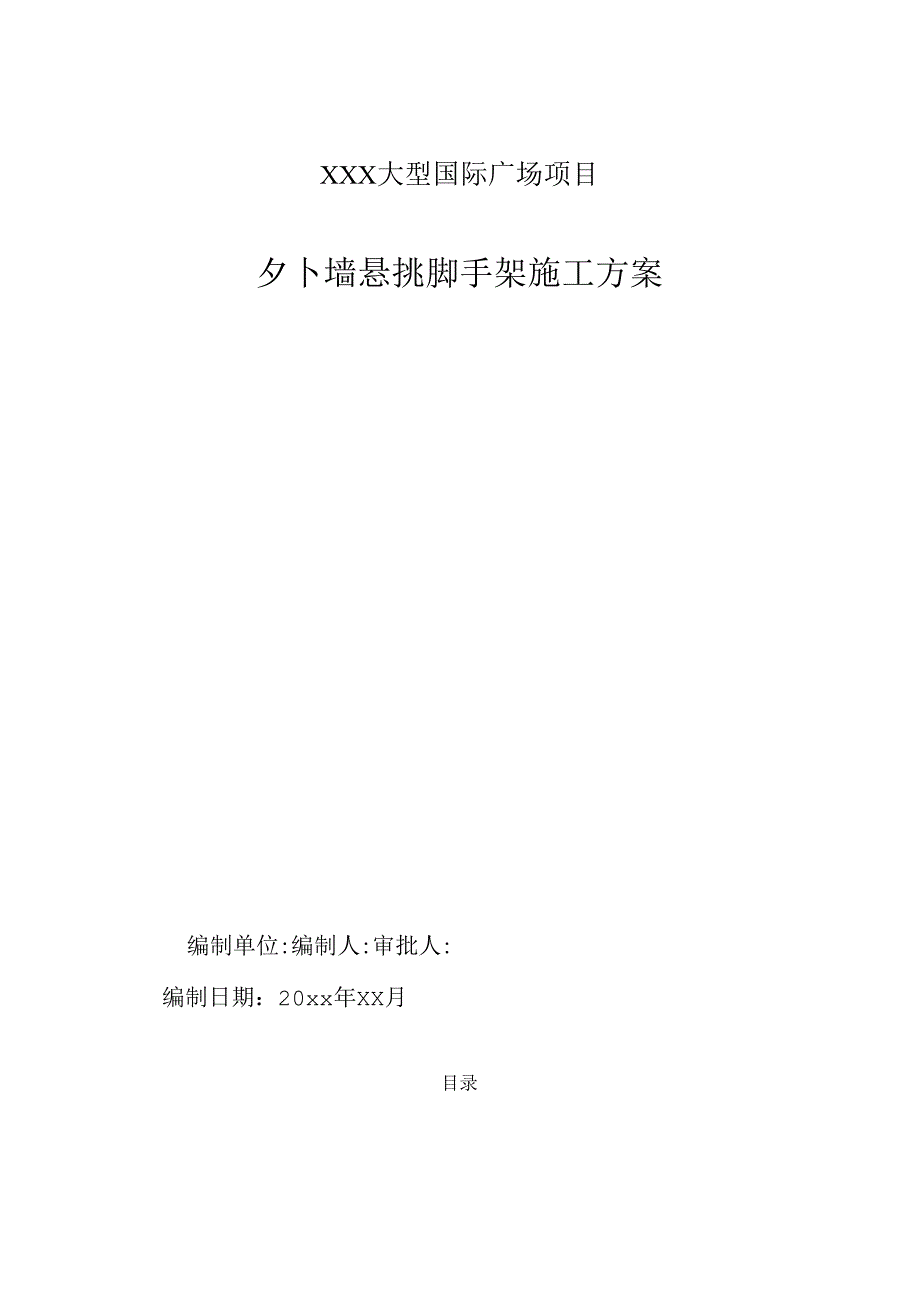

1、XXX大型国际广场项目夕卜墙悬挑脚手架施工方案编制单位:编制人:审批人:编制日期：20xx年XX月目录一、编制依据:51.1 施工图：51.2 施工规范、规程5二、工程概况；5三、施工部署：6四、悬挑式双排钢管脚手架施工方法：74.3.各项尺寸及构造要求84.4、 悬挑式脚手架结构安全性能验算：14普通型钢悬挑脚手架计算书14一、参数信息：141.脚手架参数142 .活荷载参数153 .风荷载参数154 .静荷载参数155 .水平悬挑支撑梁156 .拉绳与支杆参数15二、大横杆的计算：181.均布荷载值计算182 .强度验算183 .挠度验算:19三、小横杆的计算：191.荷载值计算192 .
2、强度验算203 .挠度验算20四、扣件抗滑力的计算：21五、脚手架立杆荷载的计算：21(1)每米立杆承受的结构自重标准值，为0.1248kNm21(4)吊挂的安全设施荷载，包括安全网:0.005kNm222考虑风荷载时,立杆的轴向压力设计值为22六、立杆的稳定性计算：22考虑风荷载时,立杆的稳定性计算公式22七、连墙件的计算：23经过连续梁的计算得到26九、悬挑梁的整体稳定性计算：27十、支杆的受力计算：27Rah-RDiCs27十一、支杆的强度计算：28十二、锚固段与楼板连接的计算：28悬臂端3.6M处悬挑脚手架计算书29一、参数信息：291 .脚手架参数292 .活荷载参数293 .风荷载
3、参数304 .静荷载参数305 .水平悬挑支撑梁306 .拉绳与支杆参数30二、大横杆的计算：331 .均布荷载值计算332 .强度验算333 .挠度验算:34三、小横杆的计算：341.荷载值计算342 .强度验算353 .挠度验算35四、扣件抗滑力的计算：36五、脚手架立杆荷载的计算：36(1)每米立杆承受的结构自重标准值，为0.1248kNm36(4)吊挂的安全设施荷载，包括安全网：0.005kNm237考虑风荷载时,立杆的轴向压力设计值为37六、立杆的稳定性计算：37考虑风荷载时,立杆的稳定性计算公式37七、连墙件的计算：38经过连续梁的计算得到41九、悬挑梁的整体稳定性计算：42十、支
4、杆的受力计算：42Rah-RDiCsi42十一、支杆的强度计算：43十二、锚固段与楼板连接的计算：434.5、转角悬挑杆的计算(加斜撑)44一、参数信息：441、荷载参数442、阳角型钢构造参数443、阳角型钢材料参数:44支杆类型：16a号槽钢44二、阳角型钢计算441、型钢受力计算452、型钢整体稳定性计算463、支杆的强度计算474、型钢与建筑物连接的计算471.划出工作区域标志，禁止闲人进入。504.工具及材料应用滑轮和绳索运送，不准乱扔，以防伤人。504、在使用一段时间后派专人对扣件进行再次紧固检查。51五、脚手架拆除：512、仔细检查吊运机械包括索具是否安全可靠，吊运机械采用塔吊。

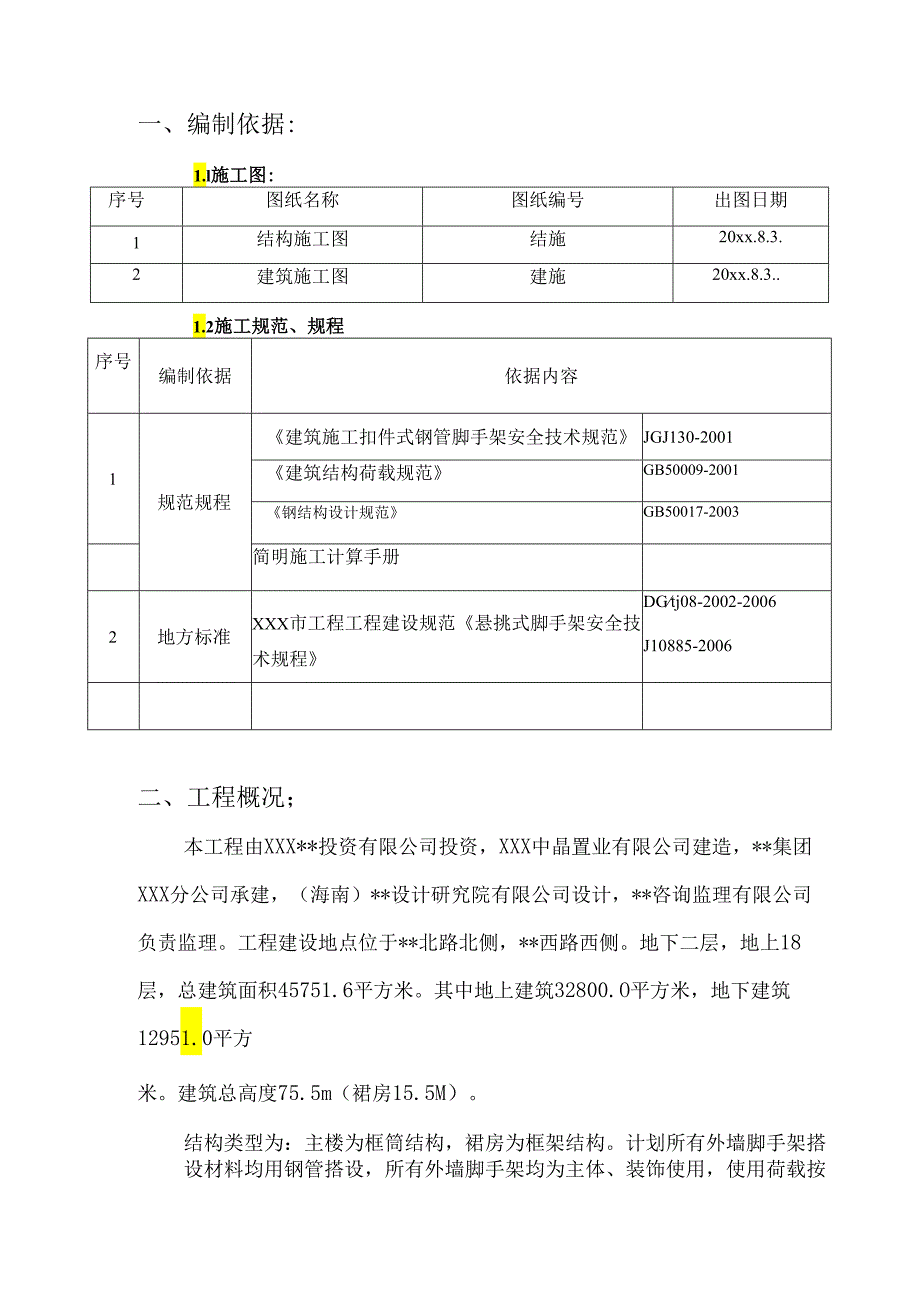

5、5114、输送至地面的所有杆件、扣件等物件，应按类堆放整理。52一、编制依据:1.l施工图:序号图纸名称图纸编号出图日期1结构施工图结施20xx.8.3.2建筑施工图建施20xx.8.3.1.2施工规范、规程序号编制依据依据内容1规范规程建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001建筑结构荷载规范GB50009-2001钢结构设计规范GB50017-2003简明施工计算手册2地方标准XXX市工程工程建设规范悬挑式脚手架安全技术规程DGtj08-2002-2006J10885-2006二、工程概况；本工程由XXX*投资有限公司投资，XXX中晶置业有限公司建造，*集团XXX分公司承建

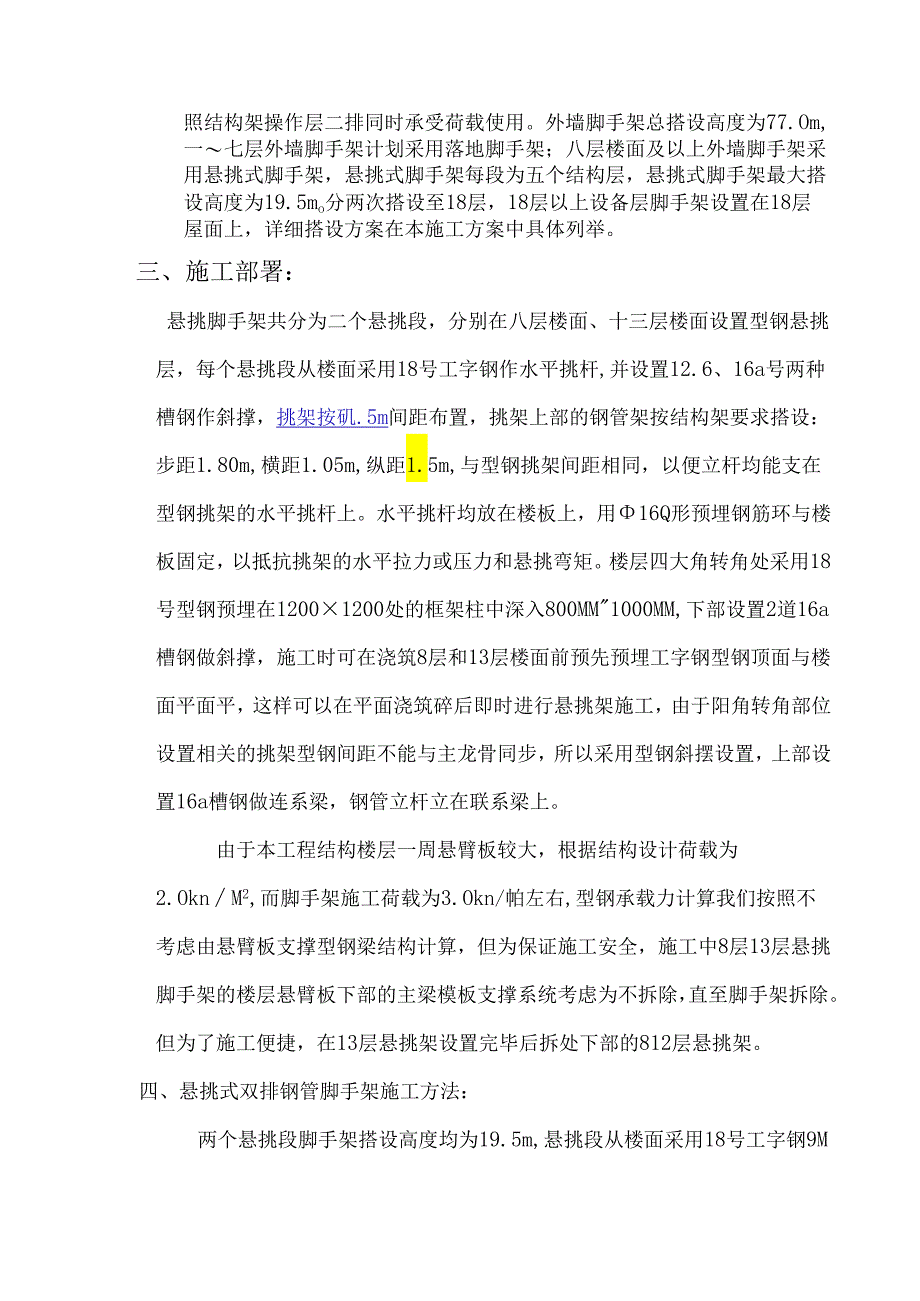

6、，（海南）*设计研究院有限公司设计，*咨询监理有限公司负责监理。工程建设地点位于*北路北侧，*西路西侧。地下二层，地上18层，总建筑面积45751.6平方米。其中地上建筑32800.O平方米，地下建筑12951.0平方米。建筑总高度75.5m（裙房15.5M）。结构类型为：主楼为框筒结构，裙房为框架结构。计划所有外墙脚手架搭设材料均用钢管搭设，所有外墙脚手架均为主体、装饰使用，使用荷载按照结构架操作层二排同时承受荷载使用。外墙脚手架总搭设高度为77.Om,一七层外墙脚手架计划采用落地脚手架；八层楼面及以上外墙脚手架采用悬挑式脚手架，悬挑式脚手架每段为五个结构层，悬挑式脚手架最大搭设高度为19.
7、5mo分两次搭设至18层，18层以上设备层脚手架设置在18层屋面上，详细搭设方案在本施工方案中具体列举。三、施工部署：悬挑脚手架共分为二个悬挑段，分别在八层楼面、十三层楼面设置型钢悬挑层，每个悬挑段从楼面采用18号工字钢作水平挑杆,并设置12.6、16a号两种槽钢作斜撑，挑架按矶.5m间距布置，挑架上部的钢管架按结构架要求搭设：步距1.80m,横距1.05m,纵距1.5m,与型钢挑架间距相同，以便立杆均能支在型钢挑架的水平挑杆上。水平挑杆均放在楼板上，用16Q形预埋钢筋环与楼板固定，以抵抗挑架的水平拉力或压力和悬挑弯矩。楼层四大角转角处采用18号型钢预埋在12001200处的框架柱中深入800
8、MM1000MM,下部设置2道16a槽钢做斜撑，施工时可在浇筑8层和13层楼面前预先预埋工字钢型钢顶面与楼面平面平，这样可以在平面浇筑碎后即时进行悬挑架施工，由于阳角转角部位设置相关的挑架型钢间距不能与主龙骨同步，所以采用型钢斜摆设置，上部设置16a槽钢做连系梁，钢管立杆立在联系梁上。由于本工程结构楼层一周悬臂板较大，根据结构设计荷载为2.OknM2,而脚手架施工荷载为3.Okn/帕左右,型钢承载力计算我们按照不考虑由悬臂板支撑型钢梁结构计算，但为保证施工安全，施工中8层13层悬挑脚手架的楼层悬臂板下部的主梁模板支撑系统考虑为不拆除，直至脚手架拆除。但为了施工便捷，在13层悬挑架设置完毕后拆处
9、下部的812层悬挑架。四、悬挑式双排钢管脚手架施工方法：两个悬挑段脚手架搭设高度均为19.5m,悬挑段从楼面采用18号工字钢9M长作水平挑杆,本工程由于楼层板上部悬臂端较大为2.7M（东、南、西侧）、3.6M（北侧）所以仅靠型钢做挑出部位来承受脚手架不现实，因此下部设置2.7M（东、南、西侧）12.6号槽钢、3.6M（北侧）设置16a槽钢作斜撑，斜撑下部设置5mm厚200X150MM钢板预埋件焊接，挑架按1.5m间距布置，挑架上部的钢管架按结构架要求搭设:步距1.80m,横距1.05m,纵距1.5m,与型钢挑架间距相同，以便立杆均能支在型钢挑架的水平挑杆上。水平挑杆均放在楼板上，用两点16形预
10、埋钢筋环与楼板固定型钢头部段在阳台板型钢位置设置B16于两侧待型钢就位后上口封闭，用于固定型钢左右摆动。脚手架立杆全部采用单立杆，立杆纵向间距为1.5米，立杆横向间距为1.05米。大横杆步距为1.8米。所有钢管均采用中48x3.0mm,质量必须符合现行国家标准直缝电焊钢管（GB/T13793）,所有扣件符合现行国家标准钢管脚手架扣件(GB15831)的规定,脚手架搭设应符合现行国家标准建筑施工扣件式钢管脚手架安全技术规范。计算时钢管按照48x3.Omm计算。4.2.悬挑式外墙脚手架平面布置：悬挑式外墙脚手架平面布置详见“悬挑脚手架平面布置图二4.3.各项尺寸及构造要求4. 3.1细部构造要点：
11、1 .悬挑架的水平杆是架体的主要受力杆件，不仅支承上部架体，而且承受架体立杆荷载产生的弯矩，故必须与结构拉牢锚固。本方案是将型钢搁在楼板上，在相应部位，沿挑杆轴线前后在主框架梁上预埋2只16Q形钢筋套住挑杆，紧固后焊接牢固。前段悬臂端口设置普通2B16螺纹钢作为横向定位限制在钢梁固定后上口封闭，水平杆下设置12.6号槽钢斜撑。撑在下层主框梁上。2 .悬挑杆在阳角部位的无法设置钢梁处用16做水平支撑，既保证挑杆侧向稳定，又为拐角处不在挑杆处的架体立杆做支承梁，在型钢层面的钢管架均须连续纵向设扫地杆。铺操作层竹笆脚手板时，其纵向水平杆间距不得大于300。3 .外架连墙杆应严格按二步二跨设置，切不可
12、疏漏。4 .外架剪刀撑应符合以下要求：1) .每道剪刀撑跨越立杆的根数宜在57根之间，每道剪刀撑宽度不应小于4跨，且不小于6m,斜杆倾角宜在4560度之间。2) .剪刀撑应每段沿架体外立面整个长度和高度连续设置。3) .剪刀撑的斜杆宜搭接，其搭接长度必须大于1m,且至少用两个旋转扣件扣牢。4) .剪刀斜撑杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mmo4.3.2钢管脚手架的搭设要求：4.4. 2.1脚手架搭设使用总要求本工程脚手架全部采用钢管脚手架。钢管脚手架应按XXX市委(87)525号文规定要求执行。安全要求如下：1 .材料的规格的
13、质量必须符合有关技术规定的要求。2 .严格控制使用荷载，确保有较大的安全储备。3 .砌筑脚手架均布使用荷载不超过3000Nm2o4 .立杆间距横向1.05米，纵向1.5米，步距1.8米。5 .应有牢固的和足够的连墙点，以保证整个脚手架的稳定性。7 .搭设过程中要及时设置联墙杆，避免在搭设中发生偏斜和倾倒。8 .脚手板要铺满、铺平、铺稳“不得有探头板。9 .搭设完毕后应进行验收，检查合格后才能使用。10 .作业层的外侧面应竹片围护，并挂设密目式安全网。12 .每隔四层设一道斜挑网。13 .架子工必须熟悉和严格遵守安全技术操作规程，佩戴和使用劳动保护用品。14 .必须有良好的防电、防雷装置，可靠的
14、接地装置，同时设置避雷装置。15 .六级以上大风、大雪等天气条件时，应暂停在脚手架上作业。4. 3.2.2搭设中的操作要求：1) .杆件搭设：搭设顺序为：安装挑杆一焊接水平支撑一焊接斜撑一逐根树立立杆，并与扫地杆扣紧一装扫地小横杆一即与立杆或扫地杆扣紧一按第一步大横杆并与各立杆扣紧一安第一小横杆一安第二步大横杆f第二步小横杆f安装连墙件一第三、四步大横杆和小横杆f连墙杆f接立杆一加设剪力撑一铺脚手片。2) .搭设杆件注意事项：按照杆件的搭设顺序和规定的构造方案及尺寸进行摆设。扣件拧紧程度要适当。及时与结构拉结或采用临时支顶，以确保搭设过程的安全。不合格的杆件和扣件不能用。随时校正杆件的水平和垂直偏差，随时调整。搭设工人必须佩挂安全帽。未完成的脚手架，在每一收班时要保证架工稳定。3) .扣件安装连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，以防雨水进入。装螺栓时应将根部放正和保持适当的拧紧程度,这时脚手架的承载能力，稳定和安全影响很大，因此，要求扭力矩控制在3040Nm,最大不得超过59Nmo4) .挑杆型钢焊接应满焊，如遇对接焊时应两边加焊160*200*10厚钢板。吊环在混凝土结构中的锚固长度应保证35Omm长。水平支撑搁置在型钢上后应焊接牢固，焊缝饱满。4. 3.2.3对双排钢管架的构造要求：1 .）搭设尺寸选择横距1.05m,纵距1
