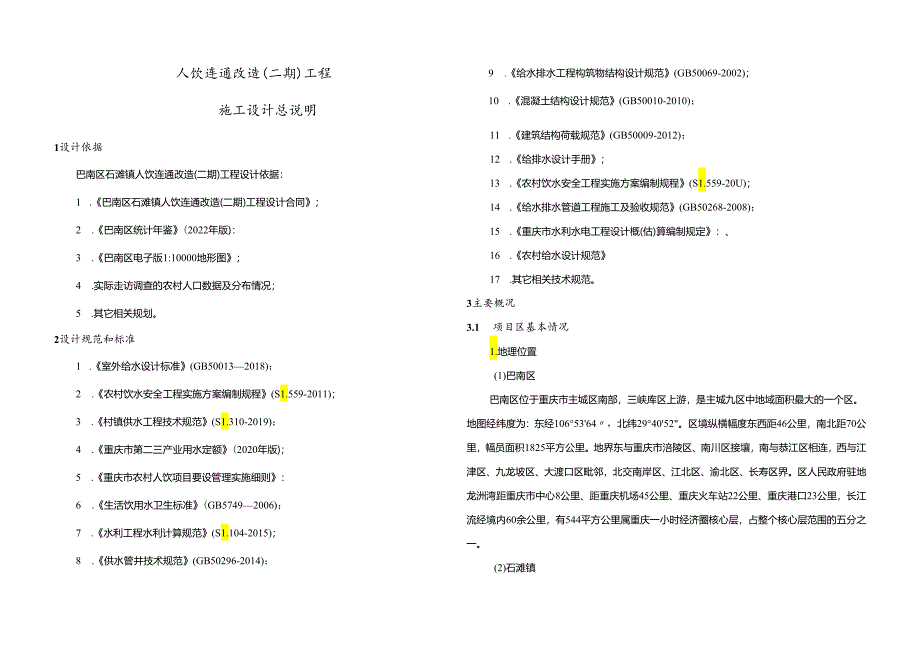

1、人饮连通改造(二期)工程施工设计总说明1设计依据巴南区石滩镇人饮连通改造(二期)工程设计依据：1 .巴南区石滩镇人饮连通改造(二期)工程设计合同；2 .巴南区统计年鉴(2022年版)：3 .巴南区电子版1:10000地形图；4 .实际走访调查的农村人口数据及分布情况；5 .其它相关规划。2设计规范和标准1 .室外给水设计标准(GB500132018)；2 .农村饮水安全工程实施方案编制规程(S1.559-2011)；3 .村镇供水工程技术规范(S1.310-2019)；4 .重庆市第二三产业用水定额(2020年版)；5 .重庆市农村人饮项目要设管理实施细则：6 .生活饮用水卫生标准(GB574
2、92006)；7 .水利工程水利计算规范(S1.104-2015)；8 .供水管井技术规范(GB50296-2014)；9 .给水排水工程构筑物结构设计规范(GB50069-2002)；10 .混凝土结构设计规范(GB50010-2010)；11 .建筑结构荷载规范(GB50009-2012)；12 .给排水设计手册；13 .农村饮水安全工程实施方案编制规程(S1.559-20U)；14 .给水排水管道工程施工及验收规范(GB50268-2008)；15 .重庆市水利水电工程设计概(估)算编制规定：、16 .农村给水设计规范17 .其它相关技术规范。3主要概况3.1 项目区基本情况1.地理位置
3、(1)巴南区巴南区位于重庆市主城区南部，三峡库区上游，是主城九区中地域面积最大的一个区。地图经纬度为：东经1065364，北纬294052。区境纵横幅度东西距46公里，南北距70公里，幅员面积1825平方公里。地界东与重庆市涪陵区、南川区接壤，南与恭江区相连，西与江津区、九龙坡区、大渡口区毗邻，北交南岸区、江北区、渝北区、长寿区界。区人民政府驻地龙洲湾距重庆市中心8公里、距重庆机场45公里、重庆火车站22公里、重庆港口23公里，长江流经境内60余公里，有544平方公里属重庆一小时经济圈核心层，占整个核心层范围的五分之一。(2)石滩镇石滩镇为于巴南区东南部，东与石龙镇、南川区神童镇相连，南与泰江

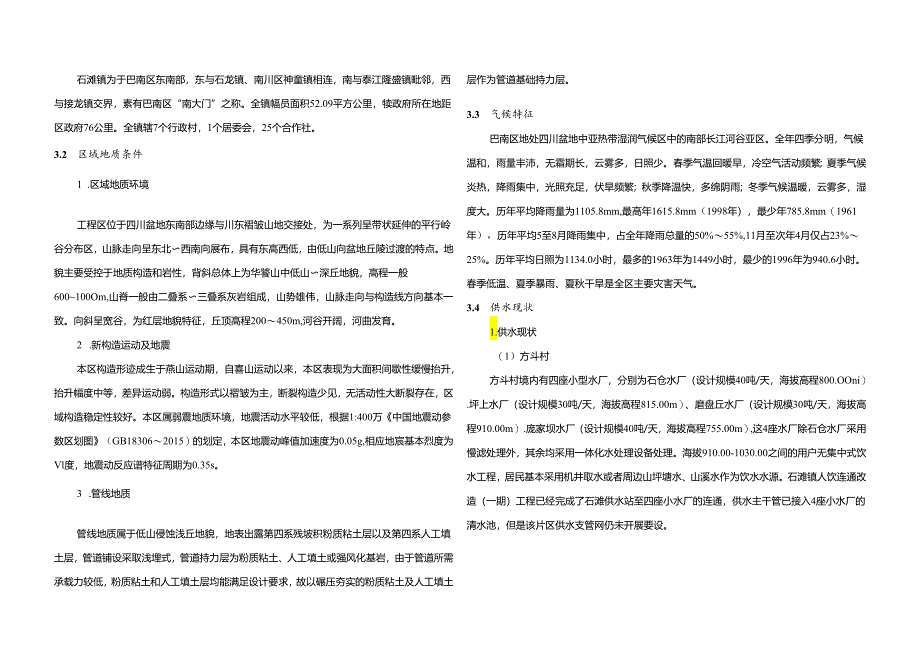

4、隆盛镇毗邻，西与接龙镇交界，素有巴南区“南大门”之称。全镇幅员面积52.09平方公里，犊政府所在地距区政府76公里。全镇辖7个行政村，1个居委会，25个合作社。3.2 区域地质条件1 .区域地质环境工程区位于四川盆地东南部边缘与川东褶皱山地交接处，为一系列呈带状延伸的平行岭谷分布区，山脉走向呈东北西南向展布，具有东高西低，由低山向盆地丘陵过渡的特点。地貌主要受控于地质构造和岩性，背斜总体上为华饕山中低山深丘地貌，高程一般600100Om,山脊一般由二叠系三叠系灰岩组成，山势雄伟，山脉走向与构造线方向基本一致。向斜呈宽谷，为红层地貌特征，丘顶高程200450m,河谷开阔，河曲发育。2 .新构造运
5、动及地震本区构造形迹成生于燕山运动期，自喜山运动以来，本区表现为大面积间歇性缓慢抬升，抬升幅度中等，差异运动弱。构造形式以褶皱为主，断裂构造少见，无活动性大断裂存在，区域构造稳定性较好。本区属弱震地质环境，地震活动水平较低，根据1:400万中国地震动参数区划图（GB183062015）的划定，本区地震动峰值加速度为0.05g,相应地宸基本烈度为Vl度，地震动反应谱特征周期为0.35s。3 .管线地质管线地质属于低山侵蚀浅丘地貌，地表出露第四系残坡积粉质粘土层以及第四系人工填土层，管道铺设采取浅埋式，管道持力层为粉质粘土、人工填土或强风化基岩，由于管道所需承载力较低，粉质粘土和人工填土层均能满足
6、设计要求，故以碾压夯实的粉质粘土及人工填土层作为管道基础持力层。3.3 气候特征巴南区地处四川盆地中亚热带湿润气候区中的南部长江河谷亚区。全年四季分明，气候温和，雨量丰沛，无霜期长，云雾多，日照少。春季气温回暖早，冷空气活动频繁；夏季气候炎热，降雨集中，光照充足，伏旱频繁；秋季降温快，多绵阴雨；冬季气候温暖，云雾多，湿度大。历年平均降雨量为1105.8mm,最高年1615.8mm（1998年），最少年785.8mm（1961年），历年平均5至8月降雨集中，占全年降雨总量的50%55%,11月至次年4月仅占23%25%。历年平均日照为1134.0小时，最多的1963年为1449小时，最少的199
7、6年为940.6小时。春季低温、夏季暴雨、夏秋干旱是全区主要灾害天气。3.4 供水现状1.供水现状（1）方斗村方斗村境内有四座小型水厂，分别为石仓水厂（设计规模40吨/天，海拔高程800.OOni）.坪上水厂（设计规模30吨/天，海拔高程815.00m）、磨盘丘水厂（设计规模30吨/天，海拔高程910.00m）.庞家坝水厂（设计规模40吨/天，海拔高程755.00m）,这4座水厂除石仓水厂采用慢滤处理外，其余均采用一体化水处理设备处理。海拔910.00-1030.00之间的用户无集中式饮水工程，居民基本采用机井取水或者周边山坪塘水、山溪水作为饮水水源。石滩镇人饮连通改造（一期）工程已经完成了石

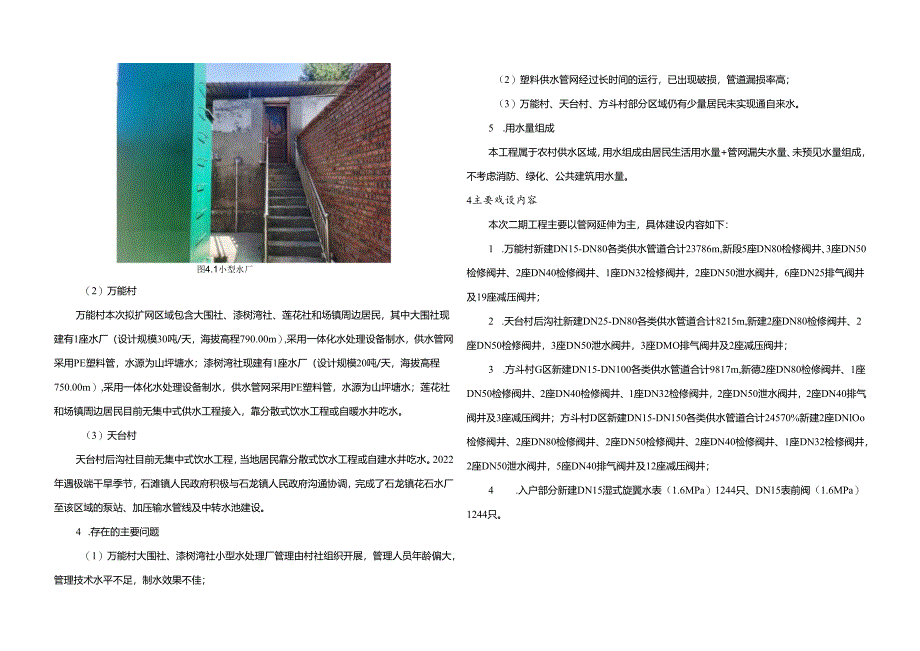

8、滩供水站至四座小水厂的连通，供水主干管已接入4座小水厂的清水池，但是该片区供水支管网仍未开展要设。图4.1小型水厂（2）万能村万能村本次拟扩网区域包含大围社、漆树湾社、莲花社和场镇周边居民，其中大围社现建有1座水厂（设计规模30吨/天，海拔高程790.00m）,采用一体化水处理设备制水，供水管网采用PE塑料管，水源为山坪塘水；漆树湾社现建有1座水厂（设计规模20吨/天，海拔高程750.00m）,采用一体化水处理设备制水，供水管网采用PE塑料管，水源为山坪塘水；莲花社和场镇周边居民目前无集中式供水工程接入，靠分散式饮水工程或自暖水井吃水。（3）天台村天台村后沟社目前无集中式饮水工程，当地居民靠分
9、散式饮水工程或自建水井吃水。2022年遇极端干旱季节，石滩镇人民政府积极与石龙镇人民政府沟通协调，完成了石龙镇花石水厂至该区域的泵站、加压输水管线及中转水池建设。4 .存在的主要问题（1）万能村大围社、漆树湾社小型水处理厂管理由村社组织开展，管理人员年龄偏大，管理技术水平不足，制水效果不佳；（2）塑料供水管网经过长时间的运行，已出现破损，管道漏损率高；（3）万能村、天台村、方斗村部分区域仍有少量居民未实现通自来水。5 .用水量组成本工程属于农村供水区域，用水组成由居民生活用水量+管网漏失水量、未预见水量组成，不考虑消防、绿化、公共建筑用水量。4主要戏设内容本次二期工程主要以管网延伸为主，具体建
10、设内容如下：1 .万能村新建DN15-DN80各类供水管道合计23786m,新段5座DN80检修阀井、3座DN50检修阀井、2座DN40检修阀井、1座DN32检修阀井，2座DN50泄水阀井，6座DN25排气阀井及19座减压阀井；2 .天台村后沟社新建DN25-DN80各类供水管道合计8215m,新建2座DN80检修阀井、2座DN50检修阀井，3座DN50泄水阀井，3座DMO排气阀井及2座减压阀井；3 .方斗村G区新建DN15-DN100各类供水管道合计9817m,新德2座DN80检修阀井、1座DN50检修阀井、2座DN40检修阀井、1座DN32检修阀井，2座DN50泄水阀井，2座DN40排气阀
11、井及3座减压阀井；方斗村D区新建DN15-DN150各类供水管道合计24570%新建2座DNlOo检修阀井、2座DN80检修阀井、2座DN50检修阀井、2座DN40检修阀井、1座DN32检修阀井，2座DN50泄水阀井，5座DN40排气阀井及12座减压阀井；4 .入户部分新建DN15湿式旋翼水表（1.6MPa）1244只、DN15表前阀（1.6MPa）1244只。5.施工组织设计5.1 施工条件和方法5.1.1 工程施工条件1.交通条件：项目区所在地以县道、乡村道路为主要依托，对外交通十分便利，且本次输配水管线主要沿公路而布设，一般工程机械及车辆可自由来往，对该工程施工非常有利。2 .供水、供电
12、条件本工程沿线有自来水的地方可就近接水，没有自来水的则用沟渠河水或附近塘堰取水。工程施工用电采取市电+汽油机发电方式解决。3 .气象区境地势东高西低，高差悬殊，气温随年际变化，垂直分别差异明显。4 .施工队伍资质条件：根据该工程项目的技术难度，要求具有水利水电工程或市政公用工程相应资质企业施工。5 .主要材料供应条件本工程所需碎石从姜家镇采购，运距36.3km；水泥在接龙镇购买，运距18.7km；河沙在木洞镇道采购，距施工现场约63.3km；管材在南川区购买，运距约39.7km。6 .1.2施工方法1.土石方开挖回填土石方开挖达到设计基面后应进行简单防风化的技术处理措施。块石粉土及块石粉质粘土
13、层开挖到设计高程位置后，基面应基本平整，岩石开挖应保证基面基本平整和基岩完整。土石方开挖严格按照相关规程规范要求及设计要求，从上至下分层分段依次进行，未经安全技术论证和主管部门批准，严禁自下而上或采取倒悬的开挖方法。人工沟槽开挖应注意事项：(1)沟槽应分段开挖，并应合理确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行，当接近地下水时，应先开挖最低处土方，以便在最低处排水。开挖人员不应分布过密，以间隔5m为宜。(2)开挖的沟槽如不能立即铺管，应在沟底留0.15m0.2Om的一层暂不挖除，待铺管时再挖至设计标高。(3)沟槽底不得超挖，如有局部超挖，应用相同的土料填补，并夯至接近天然密实度，或
14、用砂、砂石填补。要求回填料不含淤沙、淤泥、腐质土、垃圾、及其它杂物。要求对填料进行夯实回填，持力层部位土石方回填的地基承载力不小于100KPa。2 .砌体工程施工前要按设计要求进行基槽开挖，开挖尺寸及高程控制要严格按照设计图纸及规范要求进行；砌筑前必须先放出轴线和边线，对基层清理干净。砌体要防止通缝现象，砌体应上下错缝、内处搭砌，砌体灰缝隙应横平竖直，砂浆饱满，水平灰缝的砂浆饱满度不得低于80%,竖向灰缝宜采用加浆填灌的方法，使其砂浆饱满，严禁用水冲浆灌缝。水平灰缝厚度和竖向灰缝隙宽度宜为10mm,但不应小于8mm,也不应大于12mm。砖的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的
15、临时间断处应砌成斜槎，砖的斜槎长度不应小于高度的2/3。砌筑前应将混凝土垫层清理干净并浇水湿润但不能积水。必须做好砌筑前的湿水工作。砌块表面充分湿润，呈现水影为止，以避免砂浆中水分在砂浆硬化前被砌体吸收，砂浆缺水将影响强度和粘度。雨季则应适当控制浇水量，必要时采取防雨，排水措施，以免砌体吸水饱和过湿，砌筑后砂浆中的水分增加，降低砂浆强度。3 .混凝土工程（1）本工程所用混凝土为自拌混凝土，级配为二级，施工前应做混凝土配合比试验。水泥、粗细骨料和水应符合国家质量标准。（2）模板制作安装既要满足设计强度与刚度要求，又要满足施工工艺要求、表面平整光洁、接缝严密，架立安装与支撑牢固可靠，不得有任何松动。（3）混凝土原则采用机械拌和，硅拌制成熟后方能出机，及时运达浇筑地点，运输中不应有分离、漏浆和严重洪水情况。（4）混凝土浇注前应详细检查仓外模板、钢筋、永久施工缝和基础面是否符合设计与规范要求，经验收合格后方能浇注。（5）混凝土应按顺序和方向分层平仓浇注振捣密实，不得有气泡蜂窝，切实做到内实外美。硅浇筑必须并保持连续性，如因故中止或混凝土施工已超过允许间歇时间，待复工时必须按工作缝（面）处理后方能进行下步工作。（6）各阶段混凝土浇筑完毕，待初凝后应及时进行养护，养护时间不得少于10天。（
