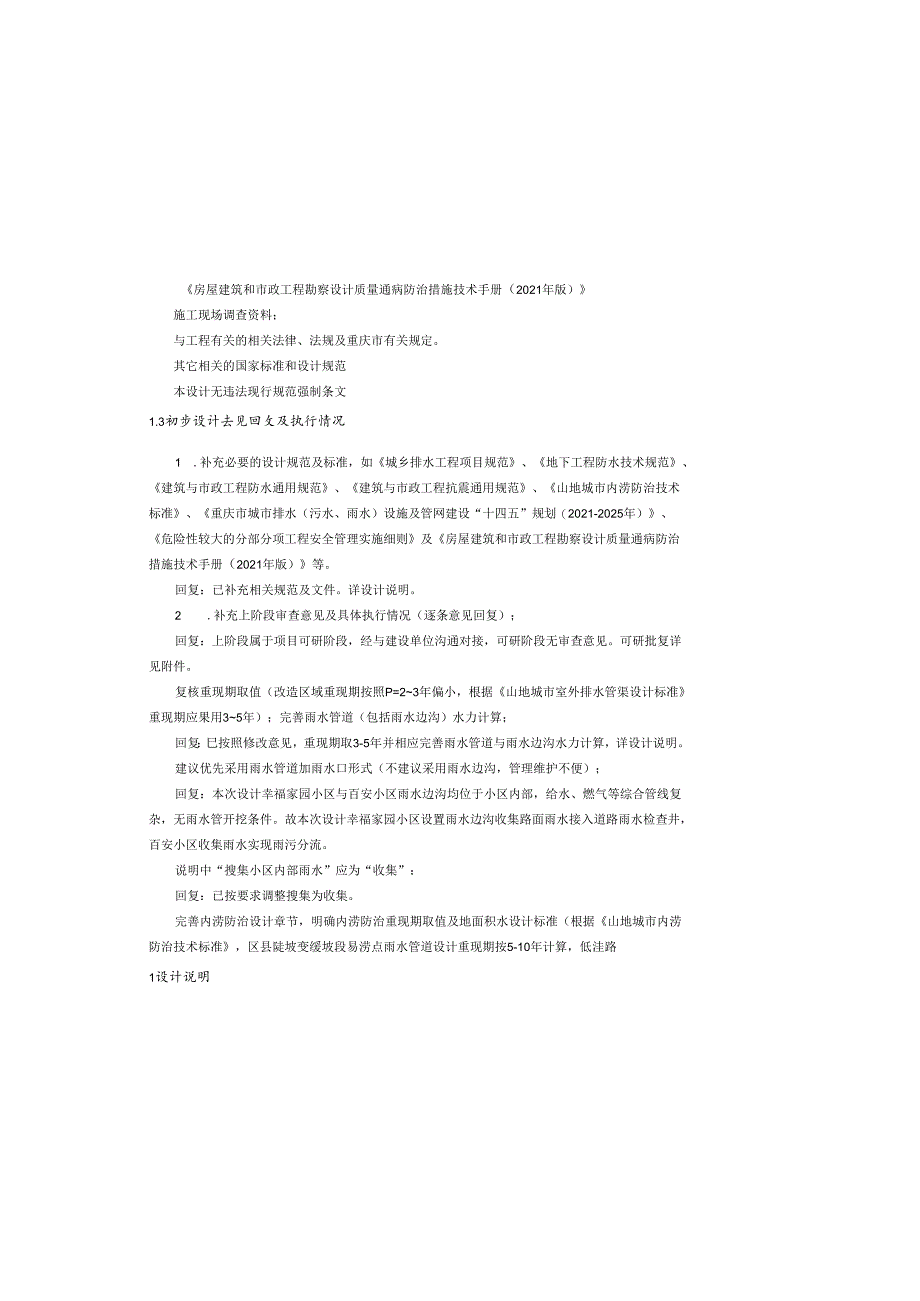

1、房屋建筑和市政工程勘察设计质量通病防治措施技术手册（2021年版）施工现场调查资料；与工程有关的相关法律、法规及重庆市有关规定。其它相关的国家标准和设计规范本设计无违法现行规范强制条文1.3初步设计去见回攵及执行情况1 .补充必要的设计规范及标准，如城乡排水工程项目规范、地下工程防水技术规范、建筑与市政工程防水通用规范、建筑与市政工程抗震通用规范、山地城市内涝防治技术标准、重庆市城市排水（污水、雨水）设施及管网建设“十四五”规划（2021-2025年）、危险性较大的分部分项工程安全管理实施细则及房屋建筑和市政工程勘察设计质量通病防治措施技术手册（2021年版）等。回复：已补充相关规范及文件。详
2、设计说明。2 .补充上阶段审查意见及具体执行情况（逐条意见回复）；回复：上阶段属于项目可研阶段，经与建设单位沟通对接，可研阶段无审查意见。可研批复详见附件。复核重现期取值（改造区域重现期按照P=23年偏小，根据山地城市室外排水管渠设计标准重现期应果用35年）；完善雨水管道（包括雨水边沟）水力计算；回复：巳按照修改意见，重现期取3-5年并相应完善雨水管道与雨水边沟水力计算，详设计说明。建议优先采用雨水管道加雨水口形式（不建议采用雨水边沟，管理维护不便）；回复：本次设计幸福家园小区与百安小区雨水边沟均位于小区内部，给水、燃气等综合管线复杂，无雨水管开挖条件。故本次设计幸福家园小区设置雨水边沟收集路

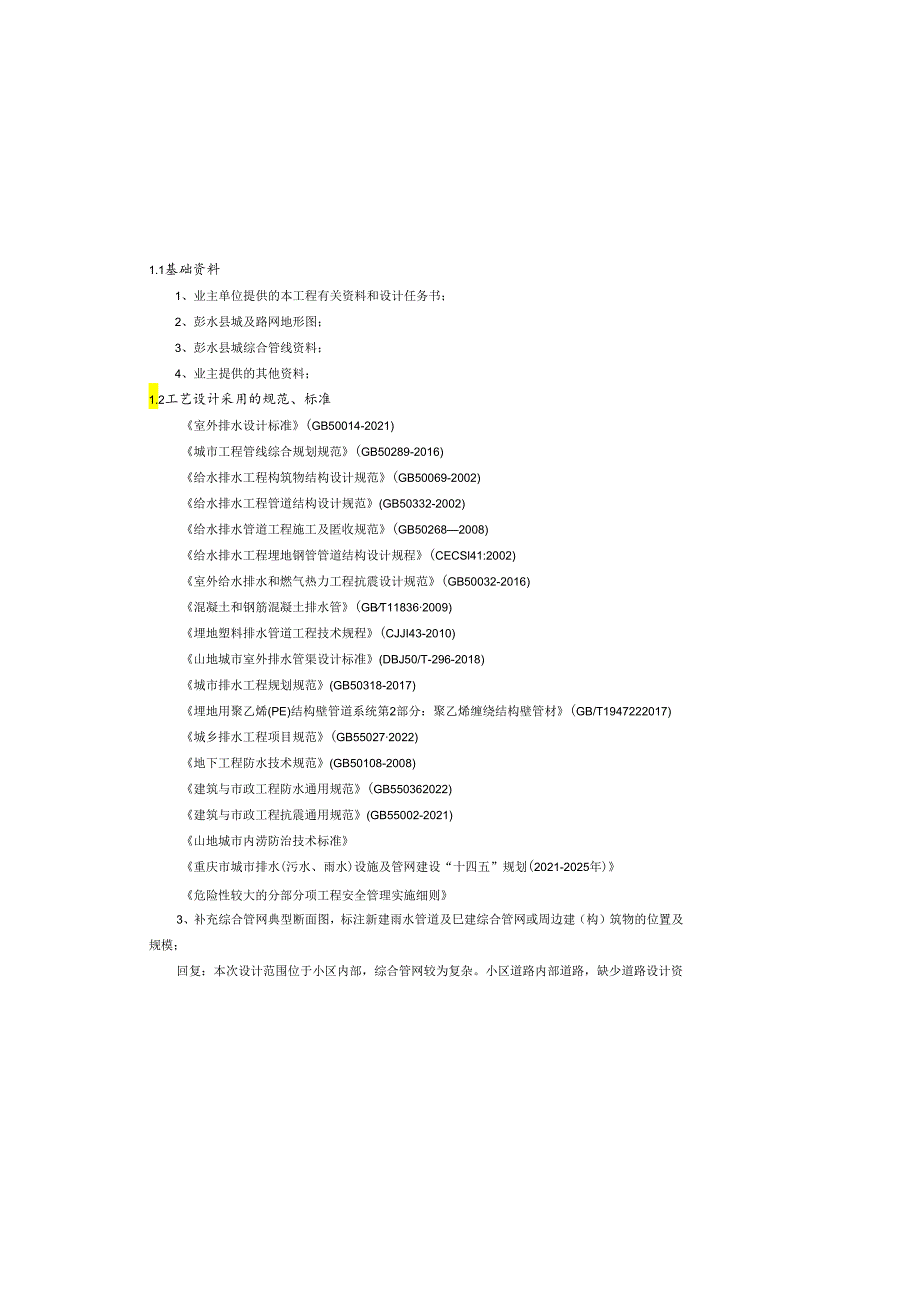

3、面雨水接入道路雨水检查井，百安小区收集雨水实现雨污分流。说明中“搜集小区内部雨水”应为“收集”：回复：已按要求调整搜集为收集。完善内涝防治设计章节，明确内涝防治重现期取值及地面积水设计标准（根据山地城市内涝防治技术标准，区县陡坡变缓坡段易涝点雨水管道设计重现期按5-10年计算，低洼路1设计说明1.1基础资料1、业主单位提供的本工程有关资料和设计任务书；2、彭水县城及路网地形图；3、彭水县城综合管线资料；4、业主提供的其他资料；1.2工艺设计采用的规范、标准室外排水设计标准(GB50014-2021)城市工程管线综合规划规范(GB50289-2016)给水排水工程构筑物结构设计规范(GB5006
4、9-2002)给水排水工程管道结构设计规范(GB50332-2002)给水排水管道工程施工及匿收规范(GB502682008)给水排水工程埋地钢管管道结构设计规程(CECSl41:2002)室外给水排水和燃气热力工程抗震设计规范(GB50032-2016)混凝土和钢筋混凝土排水管(GBT118362009)埋地塑料排水管道工程技术规程(CJJI43-2010)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)城市排水工程规划规范(GB50318-2017)埋地用聚乙烯(PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材(GB/T1947222017)城乡排水工程项目规范(GB55

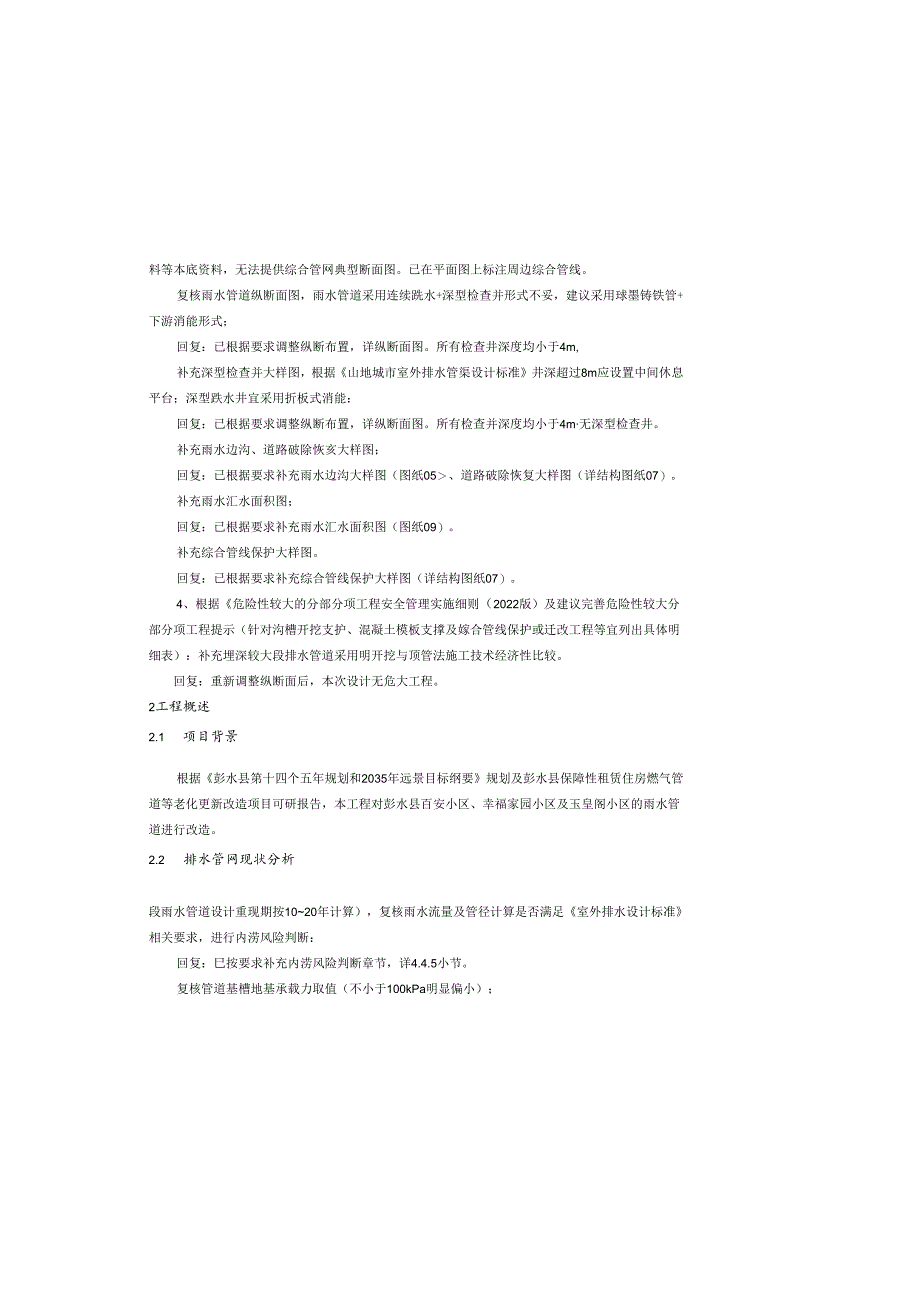

5、0272022)地下工程防水技术规范(GB50108-2008)建筑与市政工程防水通用规范(GB550362022)建筑与市政工程抗震通用规范(GB55002-2021)山地城市内涝防治技术标准重庆市城市排水(污水、雨水)设施及管网建设“十四五”规划(2021-2025年)危险性较大的分部分项工程安全管理实施细则3、补充综合管网典型断面图，标注新建雨水管道及巳建综合管网或周边建（构）筑物的位置及规模；回复：本次设计范围位于小区内部，综合管网较为复杂。小区道路内部道路，缺少道路设计资料等本底资料，无法提供综合管网典型断面图。已在平面图上标注周边综合管线。复核雨水管道纵断面图，雨水管道采用连续跣水
6、+深型检查并形式不妥，建议采用球墨铸铁管+下游消能形式；回复：已根据要求调整纵断布置，详纵断面图。所有检查井深度均小于4m,补充深型检查并大样图，根据山地城市室外排水管渠设计标准井深超过8m应设置中间休息平台；深型跌水井宜采用折板式消能：回复：已根据要求调整纵断布置，详纵断面图。所有检查并深度均小于4m无深型检查井。补充雨水边沟、道路破除恢亥大样图；回复：已根据要求补充雨水边沟大样图（图纸05、道路破除恢复大样图（详结构图纸07）。补充雨水汇水面积图；回复：已根据要求补充雨水汇水面积图（图纸09）。补充综合管线保护大样图。回复：已根据要求补充综合管线保护大样图（详结构图纸07）。4、根据危险性
7、较大的分部分项工程安全管理实施细则（2022版）及建议完善危险性较大分部分项工程提示（针对沟槽开挖支护、混凝土模板支撑及嫁合管线保护或迁改工程等宜列出具体明细表）：补充埋深较大段排水管道采用明开挖与顶管法施工技术经济性比较。回复：重新调整纵断面后，本次设计无危大工程。2工程概述2.1 项目背景根据彭水县第十四个五年规划和2035年远景目标纲要规划及彭水县保障性租赁住房燃气管道等老化更新改造项目可研报告，本工程对彭水县百安小区、幸福家园小区及玉皇阁小区的雨水管道进行改造。2.2 排水管网现状分析段雨水管道设计重现期按1020年计算），复核雨水流量及管径计算是否满足室外排水设计标准相关要求，进行内
8、涝风险判断：回复：巳按要求补充内涝风险判断章节，详4.4.5小节。复核管道基槽地基承载力取值（不小于100kPa明显偏小）；回复：已调整地基承载力特征值要求不小于120kPa.根据地下工程防水技术规范，建议明确本工程防水标准按一级考虑，不允许渗水，结构表面无湿渍；主体结构应选防水混凝土及防水卷材、防水涂料或防水砂浆等；根据排水管道埋置深度确定抗渗等级（H10m不应小于P6IOmWHCOm不应小于P8）;建议完善施工期间排水管道临时排水及如果发生渗漏采取的应急补救措施（增设事故污水收集池及配置潜污泵等）；补充说明排水管网沿线地质情况；回复：排水检查并选用市政排水管道附属设施标准图集（DJBT50
9、-159）（渝22TS02）,防水说明详见图集2-04页材料说明：钢筋混凝土井墙及底板埋深小于IOm时抗渗等于不小于P6,埋深大于IOm时抗渗等级不小于P8。补充说明工程范围内已建道路及综合管线情况，沿线有电力、通信、燃气及给水等现状管网，设计应明确对现状综合管网的保护、废除、迁改或还建情况，复核是否与新迂排水管线在平面位置及标高上发生冲突，井复核相关工程量（包括综合管网割接费用）；回复：已补充管线综合保护相关章节。已复核新建雨水、污水管线与现状管线在平面高程上的位置关系，工程量表已列明管线综合相关工程量。同时，因本次设计范围位于小区内部，域合管网较为复杂且缺少相应资料，预留部分现状管线保护工
10、程量。排水检查井及附属构筑物建议按照市政排水管道附属设施标准图集MDJBT50-159）（渝22TS02）选取）；回复：按要求在图集中选择检查井做法。复核排水工程量表（排水管道均为HDPE缠绕结构壁管（B型），排水管道材质与说明不一致（污水管管材采用HDPE缠绕结构壁管（B型）；雨水管管材采用钢带增强聚乙慌PE螺旋波纹管）。回复：已根据要求调整设计说明，管材均便用HDPE增强缠绕结构壁管B型，详设计说明。8,应充分考虑技术性与经济性相结合的原则，尤其注意满足选材优化原则。设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合
11、理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。9、排水管改建容量根据原管上下游现状管底标高，通过水力计算过流能力后确定改速后管道容量。10、排水管利旧原则：改造片区雨水管设计重现期按照现行规范结合重要等级综合确定；划定为分流制区域的原合流管作为雨水管使用时,应确保原管能够正常使用，上游无污水接入；当作为污水管使用时，应确保原管能够正常使用，上游无雨水接入。3.2 改造思路对现状存在混错接点、以分流制为主的区域，主要消除错节点，进行混接点改造。针对合流制区域，有条件区域进行分流改造，确保改造后基本实现雨污分流；针对无条件改造取得区域，尽量靠近源头设置截流井或采用末端处理设施，遵循尽量减
12、少下游末端处理设施规模的原则，进行管网改造。尤其对对河道水质影响大、难以进行管网改造点位，优先采用具备水质水分湃制区域合流制区域具备条件管沿,稗河水管”对自条件的区域进行分潦改fi.确保改造区域为分演区域接入瑞状二IS管消除碌点.对信技点道行雨污分滂改造分流弱区域基本实现分流制（不含小区三件区域采取来缆处理没能，及可能地优化持水系崎，双少未编处理改造思路示意图3.3 平面设计I）玉星阁小区。本工程新建DN4OO-DN5OO雨水管，收集小区内部雨水，最终接入下游道路雨水箱涵，实现雨污分流。2）幸福家园小区。沿道路修建300X300雨水边沟，下游接入道路下箱涵。3）百安小区。小区内部广场脩建300
13、X300雨水边沟，下游接入道路下箱涵。另沿小区道现状百安小区排水系统采用合流制，小区内广场雨水算子直接连入DN300污水管，随后接入道路下1800X1400合流制箱涵。小区内主要道路无雨水管。3.4 .2幸福家园小区幸福家园小区现状排水系统较完善，现状道路雨水边沟存在堵塞、深度较浅等问题。3.5 .3玉皇阁小区玉皇阁小区现状无雨水系靛，雨污水排放采用合流制。道路雨水直接接入污水管道，随后排入下游污水管道。3工艺设计3.1设计原则1、严格执行国家关于环境的保护政策，符合国家及地方法规、规范及标准；2、以城市总体规划和片区控制性详细规划为指导，在现状管线勘测及道路设计资料的基础上，对现状排水系统进
14、行分析研究，综合考虑改造的经济性、可实时性等因素，为规划区内人口和经济增长提供安全的水环境。3、所有管网统一规划设计，统一实施。4、雨污分流改造充分结合现状周边环境，管线布置采用先人行道后车行道，检修频繁的管道优先布置于人行道上。5、应符合各管线设置的规范及埋深要求，保证管线之间、管线与周边构建筑物平面及竖向不发生冲突。6、结合城市道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下，尽量采用经济性较高的管线路由。7、尽量避免管线布置在道路交叉口，当工程管线竖向位置发生矛盾时，宜按下列规定处理：1）有压管让无压管，可弯曲管让不可弯曲管；2）支管线避让主管线，小管径管线让大管径管线；3
15、）柔性结构管线让刚性结构管线；4）污水管与生活给水管相交时，污水管敷设在生活给水管下面。设计降雨历时：t=tl+t2(min)地面集水时间：ll=5(min)管渠内雨水流行时间：t2(min)按计算确定。综合径流系数甲：取0.7(城镇建筑密集区)。n：管材粗糙系数。根据重庆市山地城市室外排水管渠设计标准DBJ50/T-296-2018,雨污水管最小管径为400mm,设计坡度主要根据改造管段和已有接收检查井竖向标高确定；雨水管道在满流时最小设计流速为0.75(ms),最大设计流速为8ms.此外，对于污水汇水区域面积小于30ha的污水管道，按最小管径和坡度的要求直接进行设计，不进行水力计算。(汇水面积为30ha区域,设计污水量为71./s；d300塑料管按最小坡度和设计充满度下的最大过流能力为311.s).编号名称汇水范国(ha)3一设现暴雨强度(1.ha*s)合径敷一综量系设计径流量(1.Zs)设计管径(mm)设计坡度设计流速(ms)最大过流能力(US)1百安小区雨
