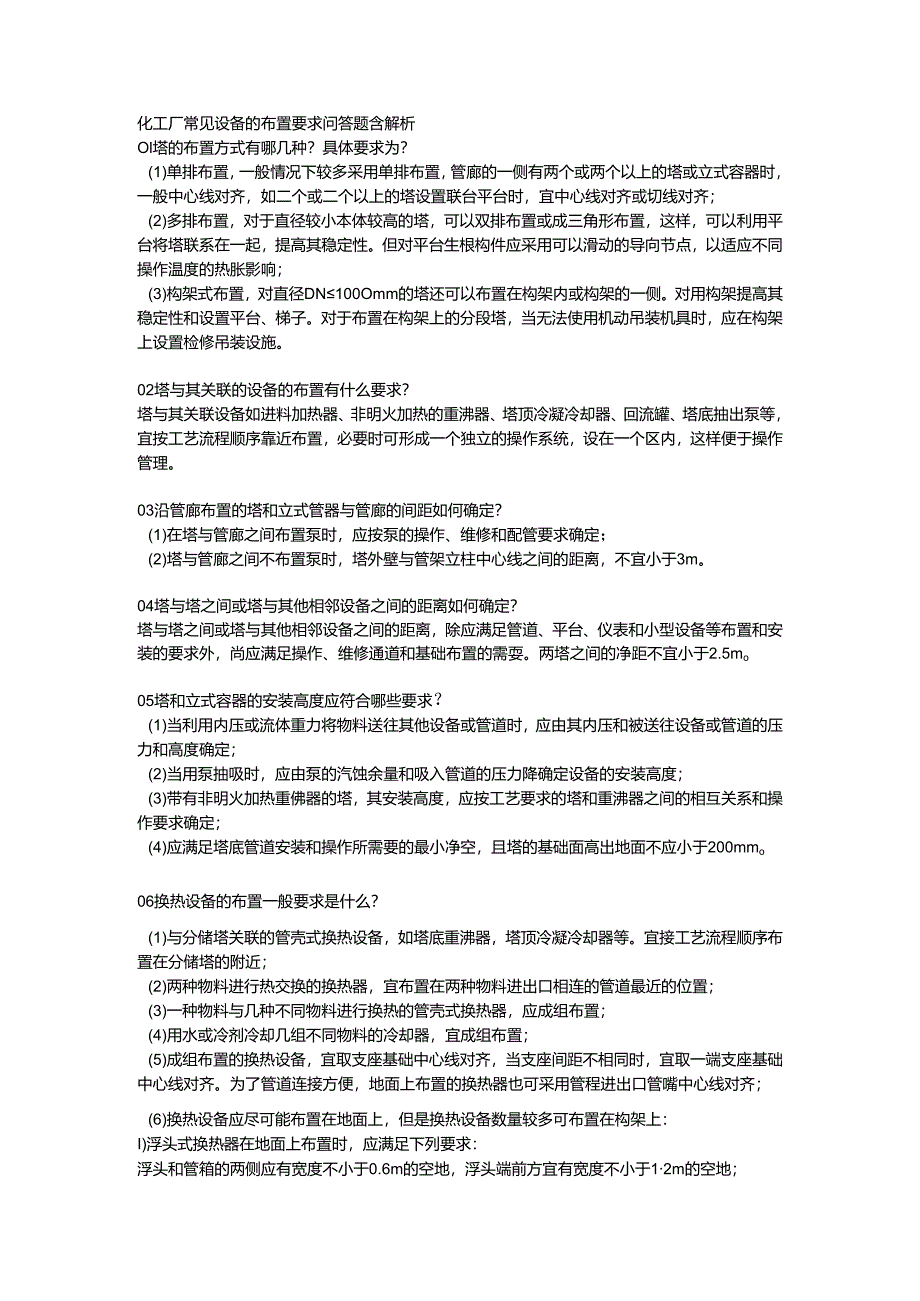

1、化工厂常见设备的布置要求问答题含解析Ol塔的布置方式有哪几种？具体要求为？(1)单排布置，一般情况下较多采用单排布置，管廊的一侧有两个或两个以上的塔或立式容器时，一般中心线对齐，如二个或二个以上的塔设置联台平台时，宜中心线对齐或切线对齐；(2)多排布置，对于直径较小本体较高的塔，可以双排布置或成三角形布置，这样，可以利用平台将塔联系在一起，提高其稳定性。但对平台生根构件应采用可以滑动的导向节点，以适应不同操作温度的热胀影响；(3)构架式布置，对直径DN100Omm的塔还可以布置在构架内或构架的一侧。对用构架提高其稳定性和设置平台、梯子。对于布置在构架上的分段塔，当无法使用机动吊装机具时，应在构
2、架上设置检修吊装设施。02塔与其关联的设备的布置有什么要求？塔与其关联设备如进料加热器、非明火加热的重沸器、塔顶冷凝冷却器、回流罐、塔底抽出泵等，宜按工艺流程顺序靠近布置，必要时可形成一个独立的操作系统，设在一个区内，这样便于操作管理。03沿管廊布置的塔和立式管器与管廊的间距如何确定？(1)在塔与管廊之间布置泵时，应按泵的操作、维修和配管要求确定；(2)塔与管廊之间不布置泵时，塔外壁与管架立柱中心线之间的距离，不宜小于3m。04塔与塔之间或塔与其他相邻设备之间的距离如何确定？塔与塔之间或塔与其他相邻设备之间的距离，除应满足管道、平台、仪表和小型设备等布置和安装的要求外，尚应满足操作、维修通道和
3、基础布置的需耍。两塔之间的净距不宜小于2.5mo05塔和立式容器的安装高度应符合哪些要求？(1)当利用内压或流体重力将物料送往其他设备或管道时，应由其内压和被送往设备或管道的压力和高度确定；(2)当用泵抽吸时，应由泵的汽蚀余量和吸入管道的压力降确定设备的安装高度；(3)带有非明火加热重佛器的塔，其安装高度，应按工艺要求的塔和重沸器之间的相互关系和操作要求确定；(4)应满足塔底管道安装和操作所需要的最小净空，且塔的基础面高出地面不应小于200mmo06换热设备的布置一般要求是什么？(1)与分储塔关联的管壳式换热设备，如塔底重沸器，塔顶冷凝冷却器等。宜接工艺流程顺序布置在分储塔的附近；(2)两种物

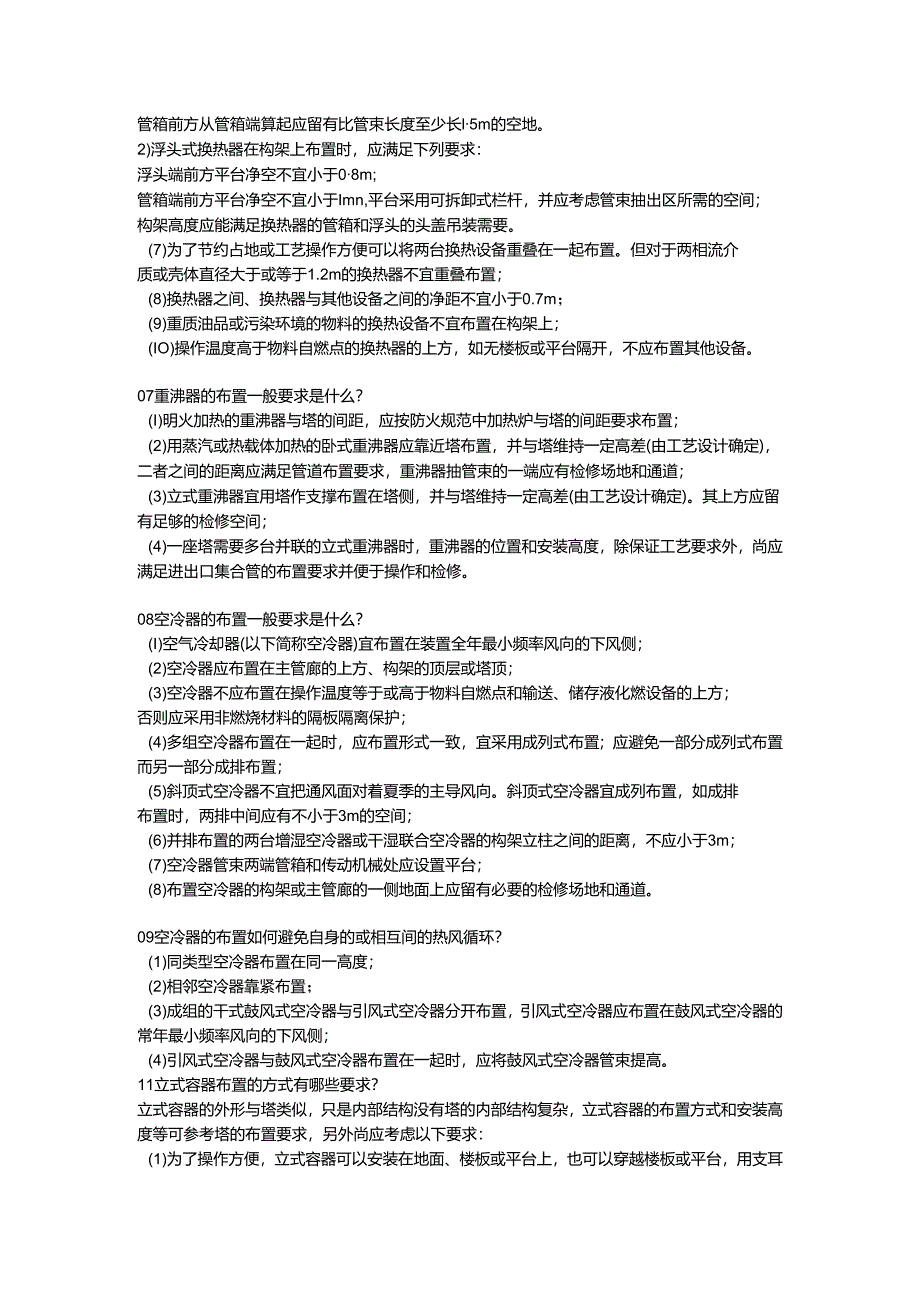

4、料进行热交换的换热器，宜布置在两种物料进出口相连的管道最近的位置；(3)一种物料与几种不同物料进行换热的管壳式换热器，应成组布置；(4)用水或冷剂冷却几组不同物料的冷却器，宜成组布置；(5)成组布置的换热设备，宜取支座基础中心线对齐，当支座间距不相同时，宜取一端支座基础中心线对齐。为了管道连接方便，地面上布置的换热器也可采用管程进出口管嘴中心线对齐；(6)换热设备应尽可能布置在地面上，但是换热设备数量较多可布置在构架上：I)浮头式换热器在地面上布置时，应满足下列要求：浮头和管箱的两侧应有宽度不小于0.6m的空地，浮头端前方宜有宽度不小于12m的空地；管箱前方从管箱端算起应留有比管束长度至少长l
5、5m的空地。2)浮头式换热器在构架上布置时，应满足下列要求：浮头端前方平台净空不宜小于08m;管箱端前方平台净空不宜小于Imn,平台采用可拆卸式栏杆，并应考虑管束抽出区所需的空间；构架高度应能满足换热器的管箱和浮头的头盖吊装需要。(7)为了节约占地或工艺操作方便可以将两台换热设备重叠在一起布置。但对于两相流介质或壳体直径大于或等于1.2m的换热器不宜重叠布置；(8)换热器之间、换热器与其他设备之间的净距不宜小于0.7m；(9)重质油品或污染环境的物料的换热设备不宜布置在构架上；(IO)操作温度高于物料自燃点的换热器的上方，如无楼板或平台隔开，不应布置其他设备。07重沸器的布置一般要求是什么？(
6、I)明火加热的重沸器与塔的间距，应按防火规范中加热炉与塔的间距要求布置；(2)用蒸汽或热载体加热的卧式重沸器应靠近塔布置，并与塔维持一定高差(由工艺设计确定)，二者之间的距离应满足管道布置要求，重沸器抽管束的一端应有检修场地和通道；(3)立式重沸器宜用塔作支撑布置在塔侧，并与塔维持一定高差(由工艺设计确定)。其上方应留有足够的检修空间；(4)一座塔需要多台并联的立式重沸器时，重沸器的位置和安装高度，除保证工艺要求外，尚应满足进出口集合管的布置要求并便于操作和检修。08空冷器的布置一般要求是什么？(I)空气冷却器(以下简称空冷器)宜布置在装置全年最小频率风向的下风侧；(2)空冷器应布置在主管廊的
7、上方、构架的顶层或塔顶；(3)空冷器不应布置在操作温度等于或高于物料自燃点和输送、储存液化燃设备的上方；否则应采用非燃烧材料的隔板隔离保护；(4)多组空冷器布置在一起时，应布置形式一致，宜采用成列式布置；应避免一部分成列式布置而另一部分成排布置；(5)斜顶式空冷器不宜把通风面对着夏季的主导风向。斜顶式空冷器宜成列布置，如成排布置时，两排中间应有不小于3m的空间；(6)并排布置的两台增湿空冷器或干湿联合空冷器的构架立柱之间的距离，不应小于3m；(7)空冷器管束两端管箱和传动机械处应设置平台；(8)布置空冷器的构架或主管廊的一侧地面上应留有必要的检修场地和通道。09空冷器的布置如何避免自身的或相互

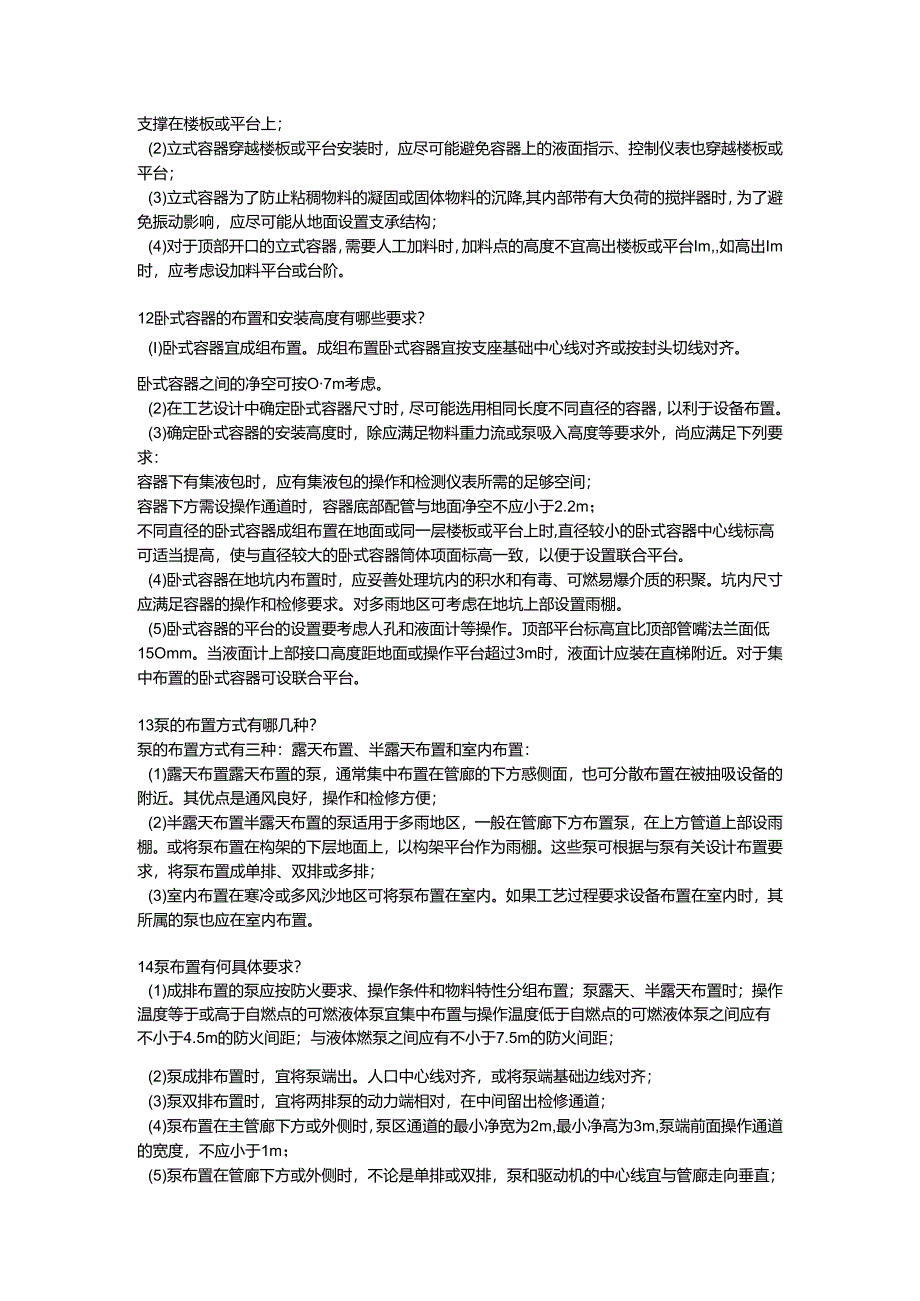

8、间的热风循环？(1)同类型空冷器布置在同一高度；(2)相邻空冷器靠紧布置；(3)成组的干式鼓风式空冷器与引风式空冷器分开布置，引风式空冷器应布置在鼓风式空冷器的常年最小频率风向的下风侧；(4)引风式空冷器与鼓风式空冷器布置在一起时，应将鼓风式空冷器管束提高。11立式容器布置的方式有哪些要求？立式容器的外形与塔类似，只是内部结构没有塔的内部结构复杂，立式容器的布置方式和安装高度等可参考塔的布置要求，另外尚应考虑以下要求：(1)为了操作方便，立式容器可以安装在地面、楼板或平台上，也可以穿越楼板或平台，用支耳支撑在楼板或平台上；(2)立式容器穿越楼板或平台安装时，应尽可能避免容器上的液面指示、控制仪
9、表也穿越楼板或平台；(3)立式容器为了防止粘稠物料的凝固或固体物料的沉降,其内部带有大负荷的搅拌器时，为了避免振动影响，应尽可能从地面设置支承结构；(4)对于顶部开口的立式容器，需要人工加料时，加料点的高度不宜高出楼板或平台Im,如高出Im时，应考虑设加料平台或台阶。12卧式容器的布置和安装高度有哪些要求？(I)卧式容器宜成组布置。成组布置卧式容器宜按支座基础中心线对齐或按封头切线对齐。卧式容器之间的净空可按O7m考虑。(2)在工艺设计中确定卧式容器尺寸时，尽可能选用相同长度不同直径的容器，以利于设备布置。(3)确定卧式容器的安装高度时，除应满足物料重力流或泵吸入高度等要求外，尚应满足下列要求
10、：容器下有集液包时，应有集液包的操作和检测仪表所需的足够空间；容器下方需设操作通道时，容器底部配管与地面净空不应小于2.2m；不同直径的卧式容器成组布置在地面或同一层楼板或平台上时,直径较小的卧式容器中心线标高可适当提高，使与直径较大的卧式容器筒体项面标高一致，以便于设置联合平台。(4)卧式容器在地坑内布置时，应妥善处理坑内的积水和有毒、可燃易爆介质的积聚。坑内尺寸应满足容器的操作和检修要求。对多雨地区可考虑在地坑上部设置雨棚。(5)卧式容器的平台的设置要考虑人孔和液面计等操作。顶部平台标高宜比顶部管嘴法兰面低15Omm。当液面计上部接口高度距地面或操作平台超过3m时，液面计应装在直梯附近。对
11、于集中布置的卧式容器可设联合平台。13泵的布置方式有哪几种？泵的布置方式有三种：露天布置、半露天布置和室内布置：(1)露天布置露天布置的泵，通常集中布置在管廊的下方惑侧面，也可分散布置在被抽吸设备的附近。其优点是通风良好，操作和检修方便；(2)半露天布置半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在上方管道上部设雨棚。或将泵布置在构架的下层地面上，以构架平台作为雨棚。这些泵可根据与泵有关设计布置要求，将泵布置成单排、双排或多排；(3)室内布置在寒冷或多风沙地区可将泵布置在室内。如果工艺过程要求设备布置在室内时，其所属的泵也应在室内布置。14泵布置有何具体要求？(1)成排布置的泵应按防火
12、要求、操作条件和物料特性分组布置；泵露天、半露天布置时；操作温度等于或高于自燃点的可燃液体泵宜集中布置与操作温度低于自燃点的可燃液体泵之间应有不小于4.5m的防火间距；与液体燃泵之间应有不小于7.5m的防火间距；(2)泵成排布置时，宜将泵端出。人口中心线对齐，或将泵端基础边线对齐；(3)泵双排布置时，宜将两排泵的动力端相对，在中间留出检修通道；(4)泵布置在主管廊下方或外侧时，泵区通道的最小净宽为2m,最小净高为3m,泵端前面操作通道的宽度，不应小于1m；(5)泵布置在管廊下方或外侧时，不论是单排或双排，泵和驱动机的中心线宜与管廊走向垂直；(6)泵布置在室内时，两排泵净距不应小于2m。泵端或泵
13、侧与墙之间的净距应满足操作、检修要求且不宜小于Im；(7)除安装在联合基础上的小型泵外，两台泵之间的净距不宜小于0.7m；(8)泵的基础面宜高出地面200mmo最小不得小于100mm；在泵吸入口前安装过滤器时，泵基础高度应考虑过滤器能方便清洗和拆装；(9)立式泵布置在主管廊下方或构架下方时，其上方应留出泵体安装和检修所需的空间；(10)输送极度危害物质(如丙烯？氢氟酸等)的泵房与其他泵房应分隔设置；(11)消防水泵房应设双动力源；(12)公用备用泵宜布置在相应泵的中间位置；(13)泵的布置应考虑管道柔性设计要求。15压缩机的布置一般要求是什么？(1)压缩机组及其附属设备的布置，应满足制造厂的要
14、求；(2)压缩机宜布置在被抽吸的设备附近，其附属设备宜靠近机组布置；(3)可燃气体压缩机的布置应符合下列要求：与明火设备、非防爆的电气设备的间距，应符合现行国家标准爆Zha和火灾危险环境电力装置设计规范GB50028和石油化工企业设计防火规范GB50160的规定；宜露天布置或半敞开布置。在寒冷或多风沙地区可布置在厂房内；单机驱动功率等于或大于15OkW的甲类气体压缩机厂房，不宜与其他甲、乙、丙类房间共用一幢建筑物；压缩机的上方，不得布置甲、乙、丙类液体设备，但自用的高位润滑油箱不受此限。(4)单层布置的压缩机，当基础较高时，宜按需要设置操作平台；当附属设备较多时，宜两层布置。16压缩机的安装高
