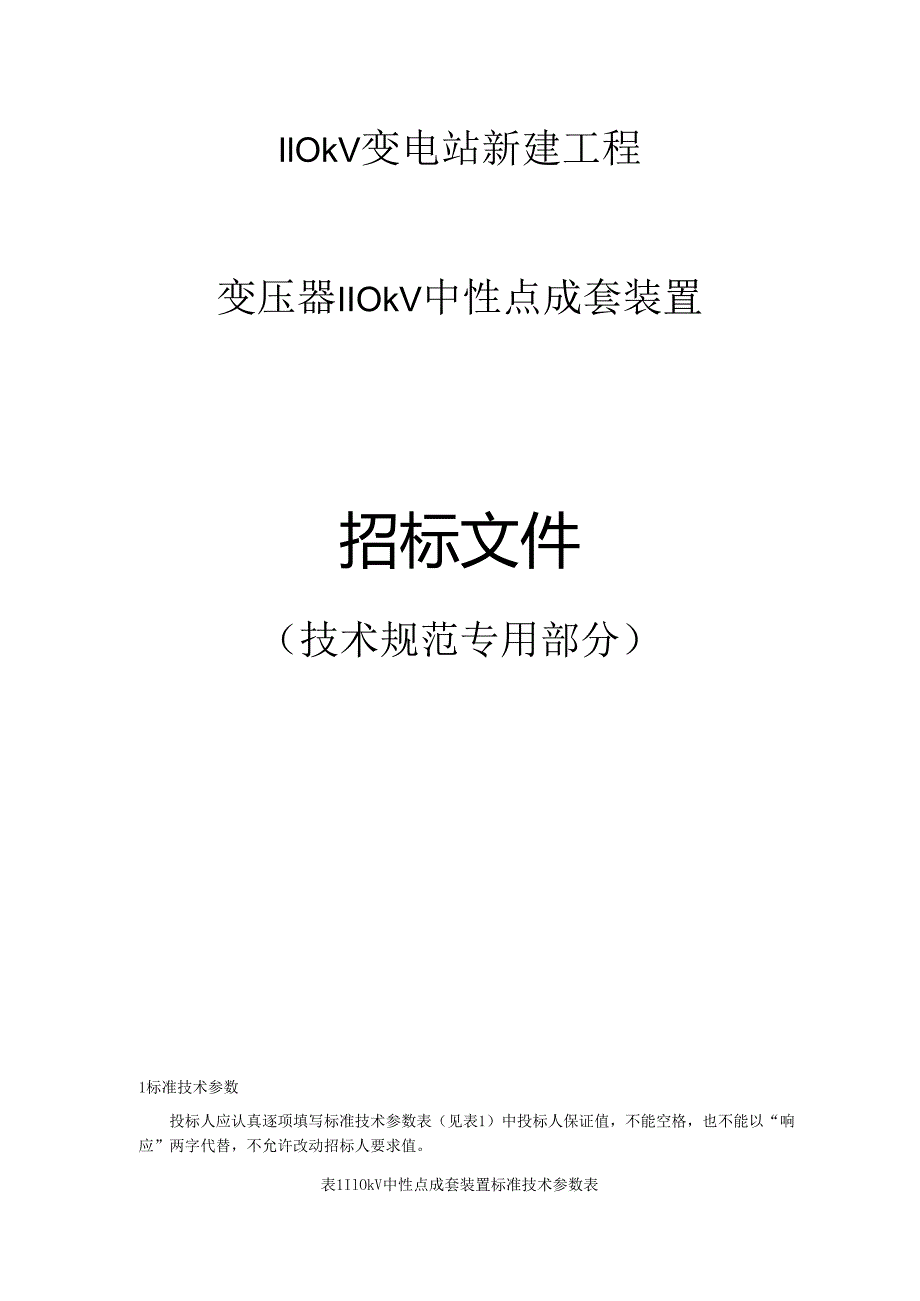

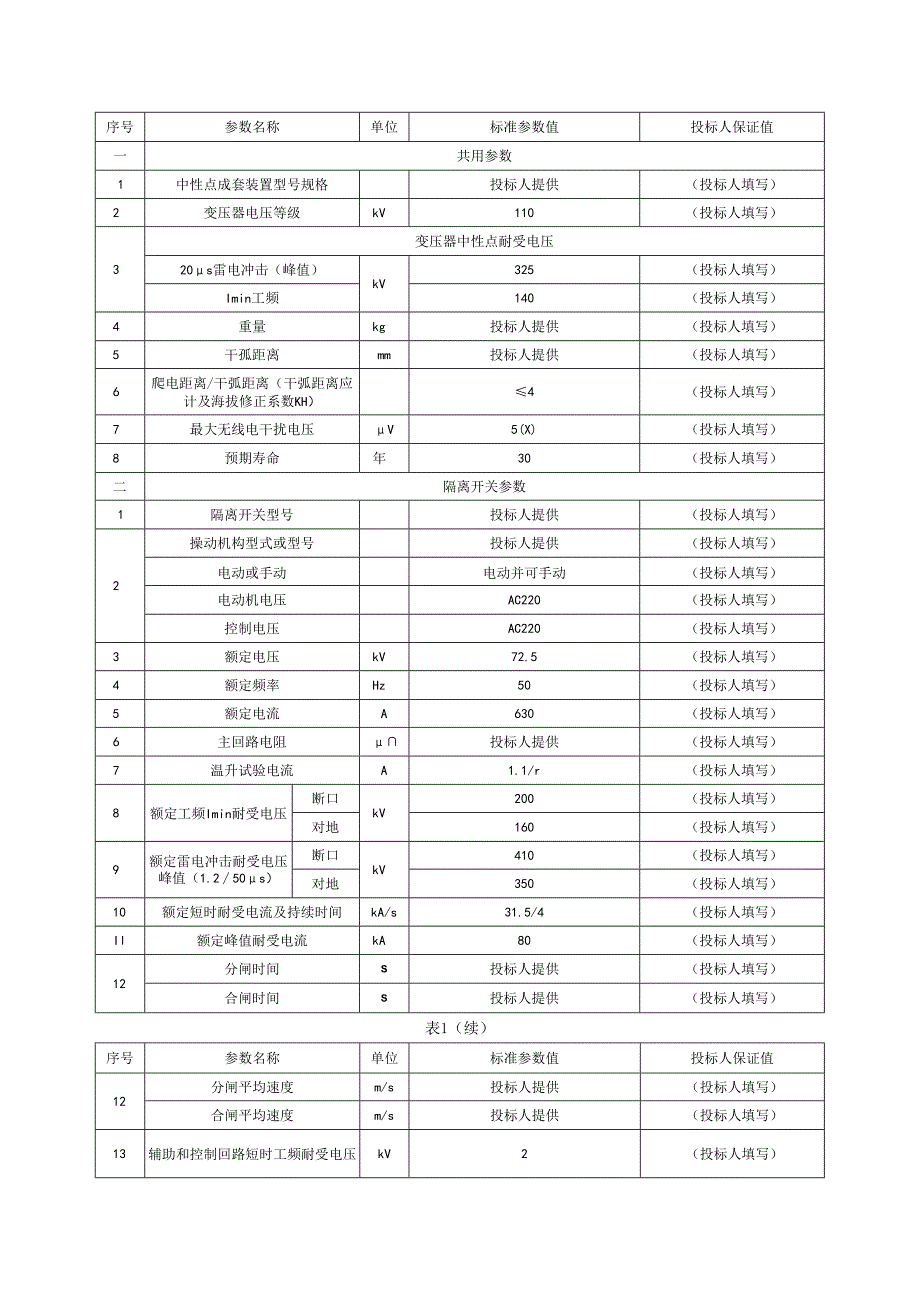

1、IlOkV变电站新建工程变压器IIOkV中性点成套装置招标文件（技术规范专用部分）1标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。表1IlOkV中性点成套装置标准技术参数表序号参数名称单位标准参数值投标人保证值一共用参数1中性点成套装置型号规格投标人提供（投标人填写）2变压器电压等级kV110（投标人填写）3变压器中性点耐受电压20s雷电冲击（峰值）kV325（投标人填写）Imin工频140（投标人填写）4重量kg投标人提供（投标人填写）5干孤距离mm投标人提供（投标人填写）6爬电距离/干弧距离（干弧距离应计
2、及海拔修正系数KH）4（投标人填写）7最大无线电干扰电压V5(X)（投标人填写）8预期寿命年30（投标人填写）二隔离开关参数1隔离开关型号投标人提供（投标人填写）2操动机构型式或型号投标人提供（投标人填写）电动或手动电动并可手动（投标人填写）电动机电压AC220（投标人填写）控制电压AC220（投标人填写）3额定电压kV72.5（投标人填写）4额定频率Hz50（投标人填写）5额定电流A630（投标人填写）6主回路电阻投标人提供（投标人填写）7温升试验电流A1.1/r（投标人填写）8额定工频Imin耐受电压断口kV200（投标人填写）对地160（投标人填写）9额定雷电冲击耐受电压峰值（1.250

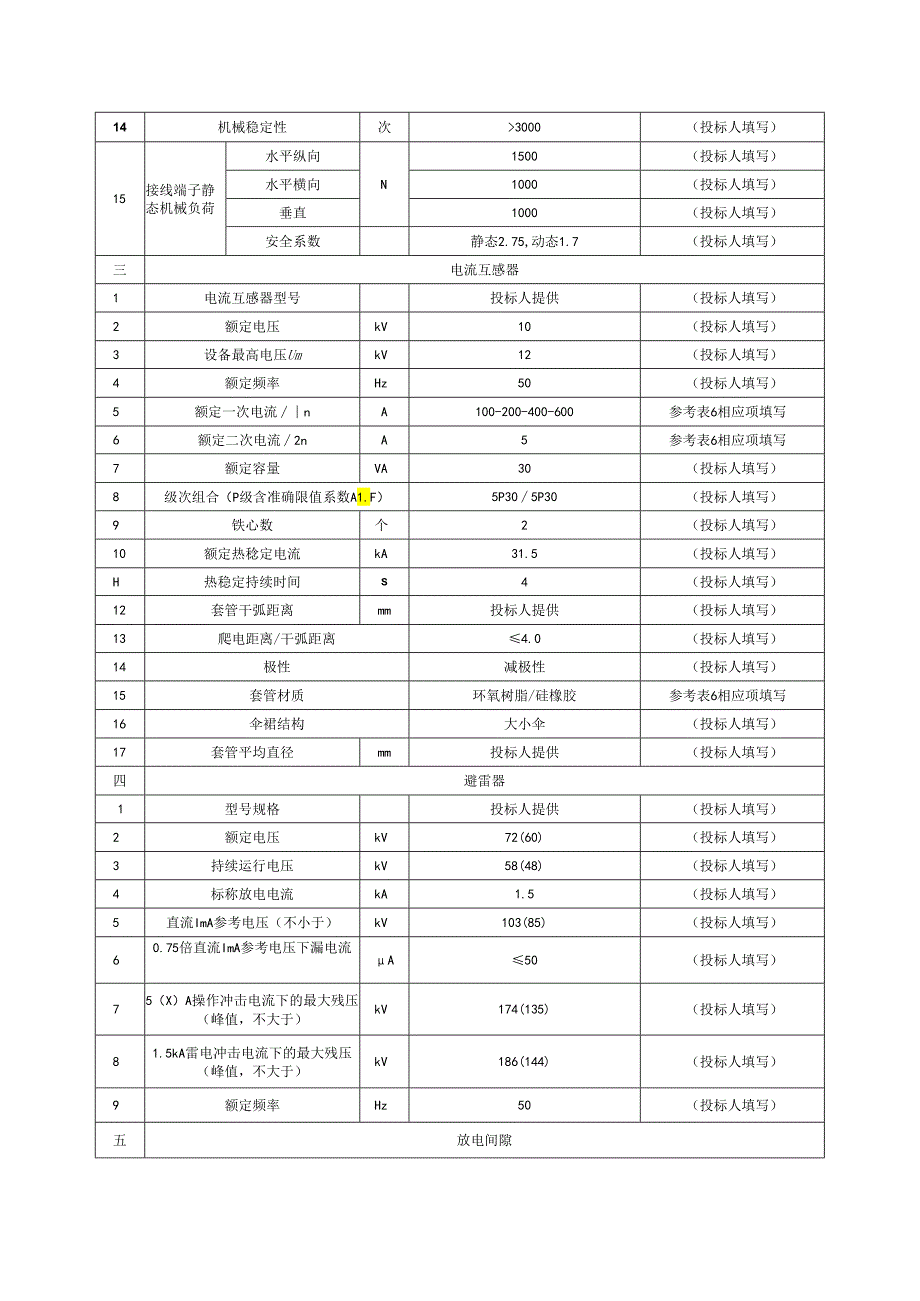

3、s）断口kV410（投标人填写）对地350（投标人填写）10额定短时耐受电流及持续时间kA/s31.5/4（投标人填写）Il额定峰值耐受电流kA80（投标人填写）12分闸时间S投标人提供（投标人填写）合闸时间S投标人提供（投标人填写）表1（续）序号参数名称单位标准参数值投标人保证值12分闸平均速度m/s投标人提供（投标人填写）合闸平均速度m/s投标人提供（投标人填写）13辅助和控制回路短时工频耐受电压kV2（投标人填写）14机械稳定性次3000（投标人填写）15接线端子静态机械负荷水平纵向N1500（投标人填写）水平横向1000（投标人填写）垂直1000（投标人填写）安全系数静态2.75,动态
4、1.7（投标人填写）三电流互感器1电流互感器型号投标人提供（投标人填写）2额定电压kV10（投标人填写）3设备最高电压UmkV12（投标人填写）4额定频率Hz50（投标人填写）5额定一次电流nA100-200-400-600参考表6相应项填写6额定二次电流2nA5参考表6相应项填写7额定容量VA30（投标人填写）8级次组合（P级含准确限值系数A1.F）5P305P30（投标人填写）9铁心数个2（投标人填写）10额定热稔定电流kA31.5（投标人填写）H热稳定持续时间S4（投标人填写）12套管干弧距离mm投标人提供（投标人填写）13爬电距离/干弧距离4.0（投标人填写）14极性减极性（投标人填写
5、）15套管材质环氧树脂/硅橡胶参考表6相应项填写16伞裙结构大小伞（投标人填写）17套管平均直径mm投标人提供（投标人填写）四避雷器1型号规格投标人提供（投标人填写）2额定电压kV72(60)（投标人填写）3持续运行电压kV58(48)（投标人填写）4标称放电电流kA1.5（投标人填写）5直流ImA参考电压（不小于）kV103(85)（投标人填写）60.75倍直流ImA参考电压下漏电流A50（投标人填写）75（X）A操作冲击电流下的最大残压（峰值，不大于）kV174(135)（投标人填写）81.5kA雷电冲击电流下的最大残压（峰值，不大于）kV186(144)（投标人填写）9额定频率Hz50（
6、投标人填写）五放电间隙1间隙形式球/棒参考表6相应项填写2保护间隙距离项目单位提供参考表6相应项填写3间隙材质铜/钢参考表6相应项填写六支架1材料镀锌钢/不锈钢参考表6相应项填写2高度提供图纸后确认（投标人填写）注1.项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。2 .若污秽等级大于In级时，本表中的相关参数应做相应修正。3 .若海拔高度大于100Om时，本表中的相关参数应做相应修正。2项目需求部分2 .1货物需求及供货范围一览表表2货物需求及供货范围一览表序号项目单位要求
7、投标人响应1中性点成套装置型号规格单位数量中性点成套装置型号规格单位数、寸72.5kV,630A,31.5kA3s,80kA套22隔离开关主要参数操动机构单位数号:隔离开关主要参数操动机构，真位数量72.5kV,630A,31.5kA3s,80kA电动并可手动组23避雷器主要参数型号规格单位数量避雷器主要参数型号规格单位数量72/186kV.1.5kA72/186kV,1.5kA,附避雷器监测仪台24放电间隙12cm组2放电间隙3 .2必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表序号名称单位招标人要求投标人响应型号和规格数量型号和规格数量1234564
8、.3图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。表4卖方提交的须经确认的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间认可图、最终图说明书试验报告（附电子文档）2份1）技术协议签订后2周内，供货商应提供认可图纸。2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。3）供货商收到经确认的图纸2周内提出最终图认可图、最终图说明书试验报告（附电子文档）2份5 .4工程概况5.1.1 项目名称：2023中国联通重庆北部通信枢纽中心IIOKV变电站新建工程5.1.2 项目单位：5.1.3 工程规模：主变压器容量：远期3*63MVA及本
9、期2X63MVA,有载调压变压器，电压等级110/IOkV；IlOkV出线：远期2回，本期2回出线，单母线分段接线；IOkV（W:远期24及本期20回出线，单母线三分段接线；无功补偿：远期34Mvar+38Mvar及本期为24Mvar+28MvarIOkV静止无功发生器SVGoo5.1.4 工程地址：中国联通西南数据中心5.1.5 交通、运输：水路、陆路。2. 5使用条件表5使用条件表序号名称单位招标人要求值投标人保证值1系统标称电压kV110（投标人填写）2设备最高电压kV72.5（投标人填写）3系统接地方式中性点有效接地（投标人填写）4电源的频率Hz50（投标人填写）5污秽等级III（投标
10、人填写）6环境温度tl最高温度C40（投标人填写）日最低温度-25（投标人填写）日最大温差25（投标人填写）7湿度日相对湿度平均值%W95（投标人填写）月相对湿度平均值90（投标人填写）8海拔高度mI(XX)（投标人填写）9太阳辐射强度WZcm20.1（投标人填写）10最大覆冰厚度mm10（投标人填写）11最大风速m/s35（投标人填写）12耐受地震能力（水平加速度）ms20.2g（投标人填写）13安装场所户内/外户内（投标人填写）注我中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。2.6 项目单位要求的技术参数表表6项目单位要求的技术参数表
11、序号名称单位标准参数值项目单位要求值投标人保证值电流互感器参数1额定一次电流lnA100-200-400-600-2额定二次电流A5-3套管材质环氧树脂/硅橡胶-二放电间隙1间隙形式球/棒-2保护间隙距离12cm-3间隙材质钢/铜-三支架1材料镀锌钢/不锈钢镀锌钢2.7 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在“表7项目单位技术差异表”中列出，并以差异表给出的参数为准。投标人应对表7的技术参数进行确认。表7项目单位技术差异表序号项目标准参数值项目单位要求值投标人保证值12序号项目变更条款页码、款号原表达变更后表达3投标人响应部分投标人需填写专用部分的第I部分和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，应填写投标人技术差异表。“投标人保证值”应与型式试验报告及其他性能试验报告相符。3.2 销售及运行业绩表表9销售及运行业绩表序号产品型号运行单位投运数量投运时间联系人及电话备注3.3主要组部件材料表表10主要组部件材料表
