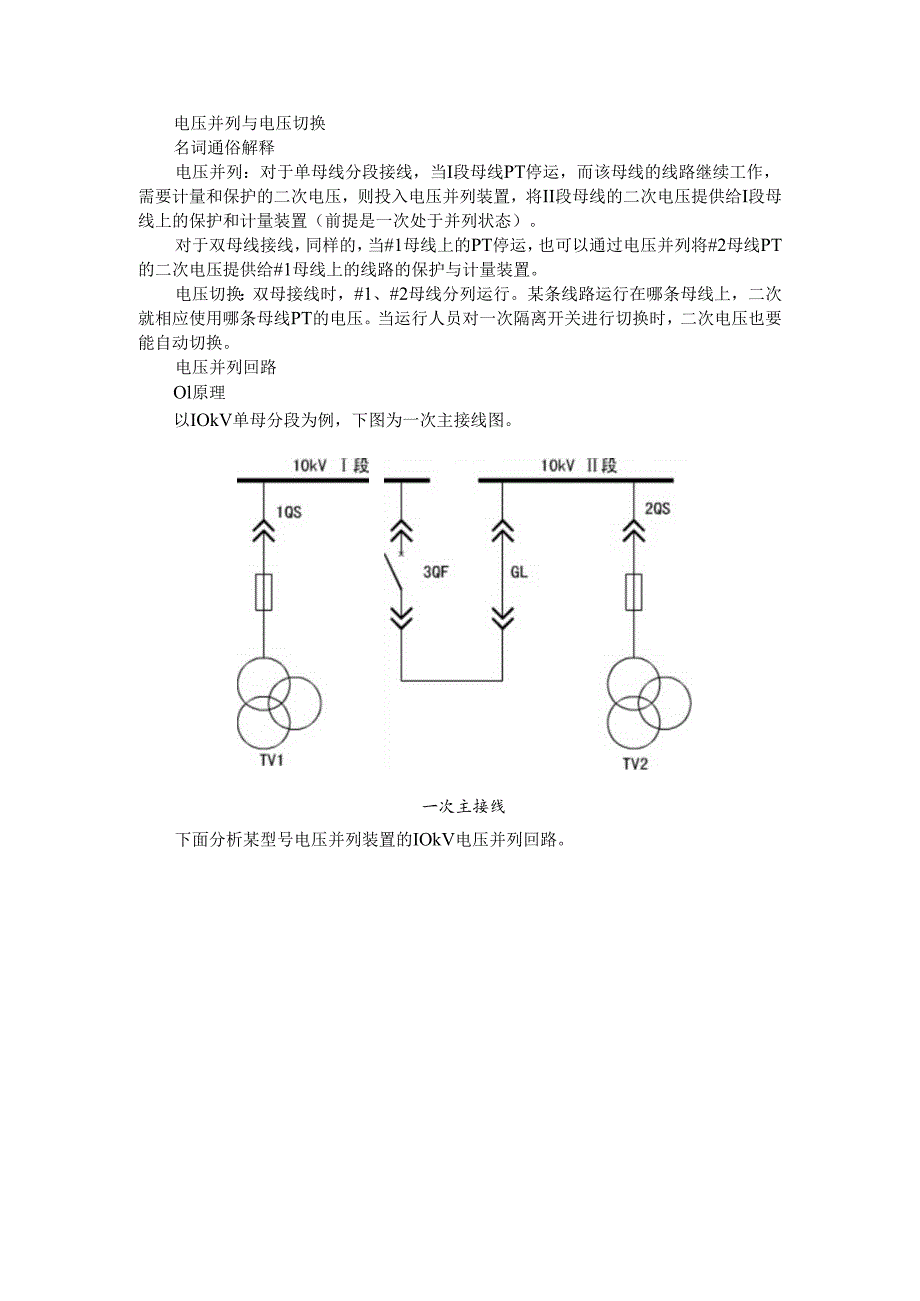

1、电压并列与电压切换名词通俗解释电压并列：对于单母线分段接线，当I段母线PT停运，而该母线的线路继续工作，需要计量和保护的二次电压，则投入电压并列装置，将II段母线的二次电压提供给I段母线上的保护和计量装置（前提是一次处于并列状态）。对于双母线接线，同样的，当#1母线上的PT停运，也可以通过电压并列将#2母线PT的二次电压提供给#1母线上的线路的保护与计量装置。电压切换：双母接线时，#1、#2母线分列运行。某条线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。当运行人员对一次隔离开关进行切换时，二次电压也要能自动切换。电压并列回路Ol原理以IOkV单母分段为例，下图为一次主接线图。一次主接

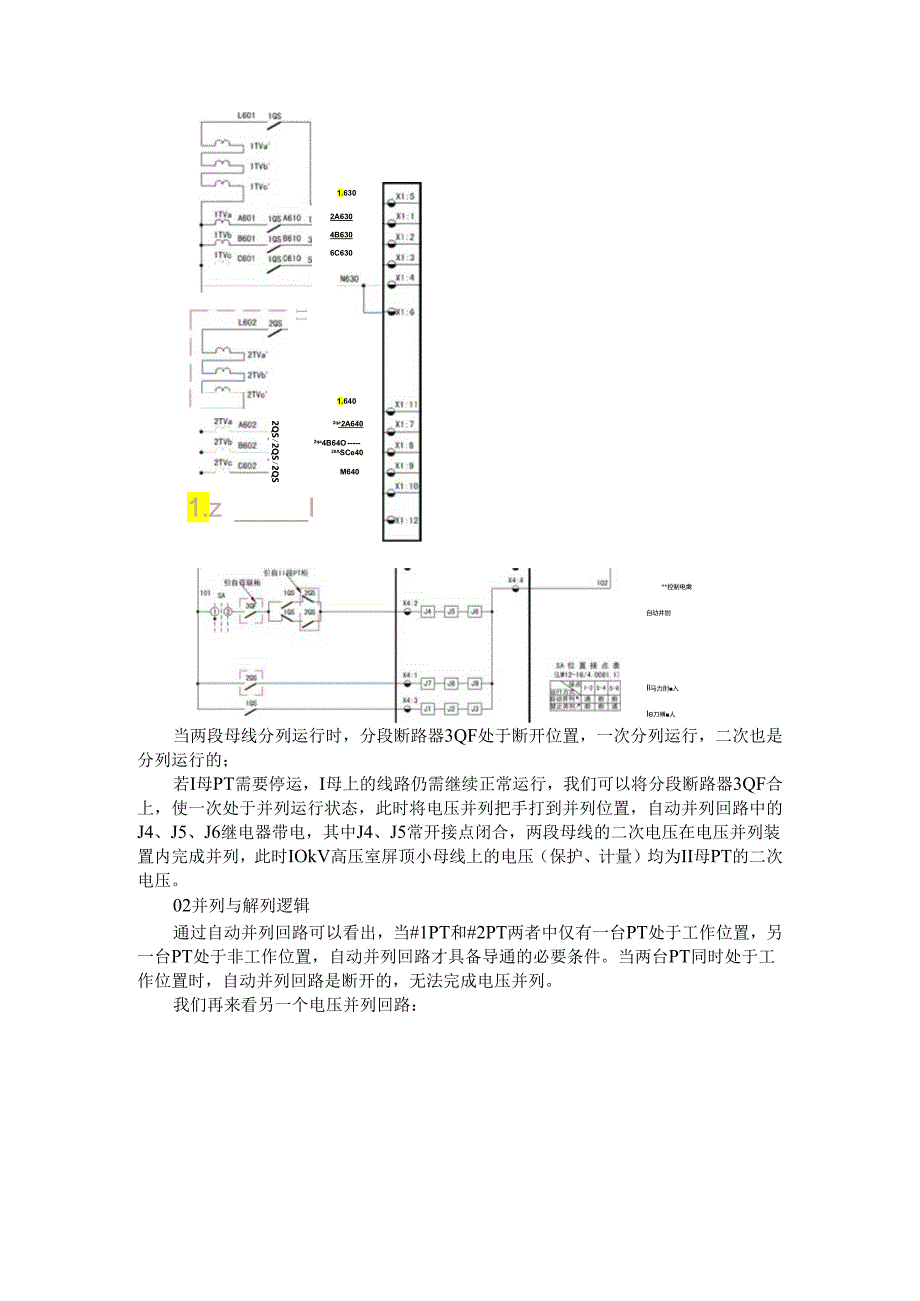

2、线下面分析某型号电压并列装置的IOkV电压并列回路。2A6304B6306C630112QS2QS2QS/1.zI1.6302qa2A6402qa4B64O20ASCe40M6401.640*控制电禽自幼井刎Il马力刖入Ie刀傅人当两段母线分列运行时，分段断路器3QF处于断开位置，一次分列运行，二次也是分列运行的；若I母PT需要停运，I母上的线路仍需继续正常运行，我们可以将分段断路器3QF合上，使一次处于并列运行状态，此时将电压并列把手打到并列位置，自动并列回路中的J4、J5、J6继电器带电，其中J4、J5常开接点闭合，两段母线的二次电压在电压并列装置内完成并列，此时IOkV高压室屏顶小母线上

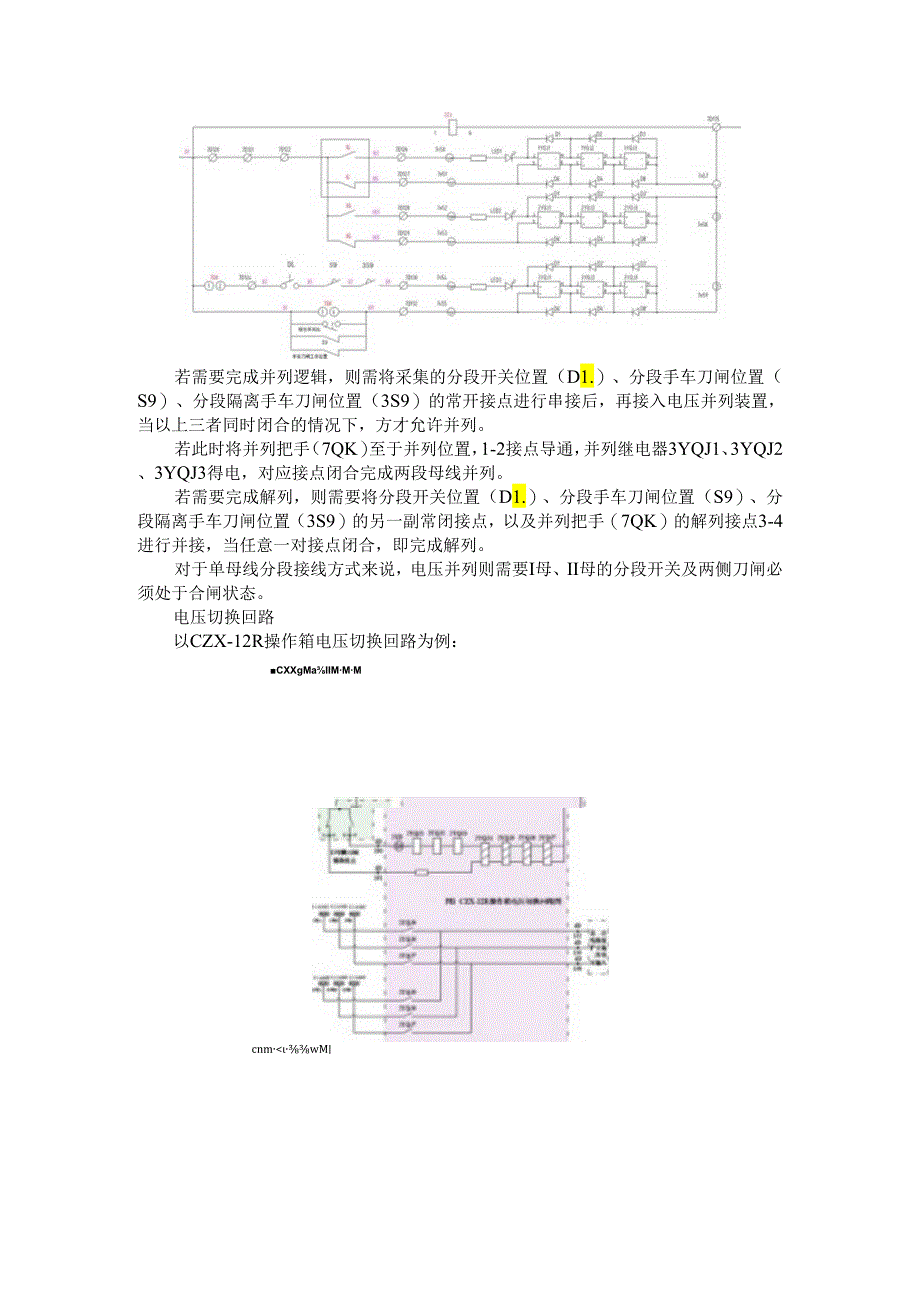

3、的电压（保护、计量）均为II母PT的二次电压。02并列与解列逻辑通过自动并列回路可以看出，当#1PT和#2PT两者中仅有一台PT处于工作位置，另一台PT处于非工作位置，自动并列回路才具备导通的必要条件。当两台PT同时处于工作位置时，自动并列回路是断开的，无法完成电压并列。我们再来看另一个电压并列回路：若需要完成并列逻辑，则需将采集的分段开关位置（D1.）、分段手车刀闸位置（S9）、分段隔离手车刀闸位置（3S9）的常开接点进行串接后，再接入电压并列装置，当以上三者同时闭合的情况下，方才允许并列。若此时将并列把手（7QK）至于并列位置，1-2接点导通，并列继电器3YQJ1、3YQJ2、3YQJ3得
4、电，对应接点闭合完成两段母线并列。若需要完成解列，则需要将分段开关位置（D1.）、分段手车刀闸位置（S9）、分段隔离手车刀闸位置（3S9）的另一副常闭接点，以及并列把手（7QK）的解列接点3-4进行并接，当任意一对接点闭合，即完成解列。对于单母线分段接线方式来说，电压并列则需要I母、II母的分段开关及两侧刀闸必须处于合闸状态。电压切换回路以CZX-12R操作箱电压切换回路为例：CXXgMaIIMMMcnmwMIYQJ13、2YQJ13为电压继电器，1YQJ472YQJ47为双位置继电器，当某线路挂在I母上时，1母刀闸常开接点闭合，常闭接点断开，使IYQJ67继电器带电，则保护装置采到的电压为I
5、母电压；当该线路由挂I母运行改为挂II母运行时，I母刀闸断开，其常闭接点闭合，1YQJ67双位置继电器返回；Il母刀闸常开接点闭合，使2YQJ67继电器带电，使保护装置采到的电压为H母电压。02双位置继电器采用双位置继电器是为确保在刀闸辅助接点回路出现掉电时电压切换回路仍能向保护装置提供掉电前的正常母线电压。双位置继电器带来的问题是：在倒母操作分开刀闸时.，若刀闸的常闭接点及回路出现异常时未能使原来动作着的双位置继电器返回，那么虽然一次设备已经脱离了原来所挂的母线，但二次电压切换主回路仍将该母线二次电压切换至保护装置，并与另一段母线的二次电压处于并列状态。如果未及时发现，当进行母线的分列操作时
6、将出现母线二次电压的异常并列，可能烧毁电压切换主回路上薄弱的节点并造成电压回路异常（PT断线）。收20IYQj5n2132YQJ5便1G薇翱犍电器/同时动作收23GIYOJtewj证4靴翱碗电器/同时妙n?31OIYOJlZ2YQJIZ底义O经蟒吞喊点三pm信号回路因此，就有这样一个告警信号：“电压切换继电器同时动作”，当两个切换继电器同时动作的时候其常开接点同时接通（串联）发出告警信号，说明刀闸辅助接点及回路处于异常状态，将隐患告知运维人员。浅谈电压并列与电压切换的功能1、前言电压互感器二次侧电压并列、切换回路在变电站广泛应用，因其接线回路比较复杂，在现场工作过程中，由于运维人员对电压并列、
7、切换回路原理不熟悉，导致PT二次侧向一次侧反充电、保护失压、失灵误动等事故经常发生，影响电力设备安全运行。本文对电压并列及切换的原理进行了简单介绍。2、概念电压并列适用于单母分段接线方式，每段母线上均有PT,当一段母线PT需要停运检修时，为了保证其二次电压不断电，需要通过电压并列回路将两条母线二次电压并在一起，使检修PT母线二次电压取用正常运行的母线电压。并列时先并一次，合母联/分段开关，再将PT并列把手打在并列位置。电压切换适用于双母线接线方式，#1、#2母线分列运行。线路运行在哪条母线上，二次就相应使用哪条母线PT的电压。当运行人员对一次隔离开关进行切换时，二次电压也需要自动切换。电压并列
8、一般是临时的，电压切换与电压并列不同，电压切换是一组PT退出运行，另一组PT投入替代退出运行的PT。I母FG1D1.FG2母PT1电压并列GlI母PT电压切换3、工作原理3.1 电压并列工作原理断路器/隔离开关除了有主触点，还附设了若干辅助接点。简单地说，辅助接点就是为了反应断路器/隔离开关的位置状态。辅助接点有常开、常闭两种：主开关合上就合上，主开关断开就断开，这种辅助接点叫常开接点；跟主开关唱反调，主开关合上就断开，主开关断开就闭合，这样的辅助接点叫常闭接点。以单母分段接线为例说明下电压并列原理，下图为单母分段一次主接线图：G2AmIlKJPT下面来看看电压并列如何实现的：正常运行时，I母
9、、II母分列运行，分段开关QF及两侧闸刀QSl、QS2在分位，I母PT、Il母PT闸刀Gl、G2在合位,闸刀G1.G2对应的辅助接点导通，继电器J2、J3线圈带电，继电器对应的动作接点闭合导通，两段母线PT的二次空开IMCB、2MCB也是闭合的，此时I母保护和计量电压由I母PT二次绕组提供，II母保护和计量电压由II母PT二次绕组提供。JlJlHUHftCfM5llmltd(Ti2HWMar-CTO777J2J3现在II母PT由于故障、检修等原因需要停运，G2闸刀在分位，反应其状态的常开辅助接点断开，J3继电器线圈不带电，J3继电器对应的动作接点断开,若无电压并列装置II母保护因失压很可能误动
10、，需要投入电压并列。反应分段开关QF及两侧闸刀QSl、QS2位置状态的辅助接点是串联在二次PT并列回路的，因此只有合上分段开关QF及两侧闸刀QSl、QS2才能并列，此时还需将并列把手打至并列位置才能使JI继电器线圈带电，Jl继电器动作接点闭合，两段母线的二次电压并列，II母保护和计量电压由I母PT二次绕组提供，见下图。3.2 电压切换工作原理电压切换也是采用闸刀的辅助接点来控制：闸刀辅助接点启动切换继电器Jl、J2,由切换继电器的接点对电压回路进行切换。当线路运行于I母时，I母闸刀QSI在合位，其常开辅助接点闭合，从而使切换继电器Jl线圈带电，相应继电器Jl的三个动作接点闭合导通，将I母PT上
11、的二次电压UA、UB、UC及N接入到保护装置。同样的，当线路切换于Il母时，II母闸刀QS2在合位，相应继电器J2的三个动作接点闭合导通，保护装置将接入II母PT上的二次电压UA、UB、UC及N。为了提高自动切换的可靠性，Jl、J2也可选用双位置继电器，可以有效的防止直流电源消失，或刀闸辅助接点接触不良带来的异常。iiaiJI动作接点UA1,/UBl矶作个IjC1Jl动作接点1,1TTJ2动作接点UBII计斌或保护Inl路UCII4、总结公司自主研发生产的PMF710J微机电压互感器监测装置，同时具备母线PT并列或切换功能，由切换插件自动实现。当作电压并列用时.，可以投入电压重动功能，即PT二次侧来的电压经切换继电器的接点后再输出给保护或测量。当作电压切换用时，需要引入两个PT的隔离刀闸的辅助触点，同时需要把I母和11母的输出短接起来引给保护或测量。
