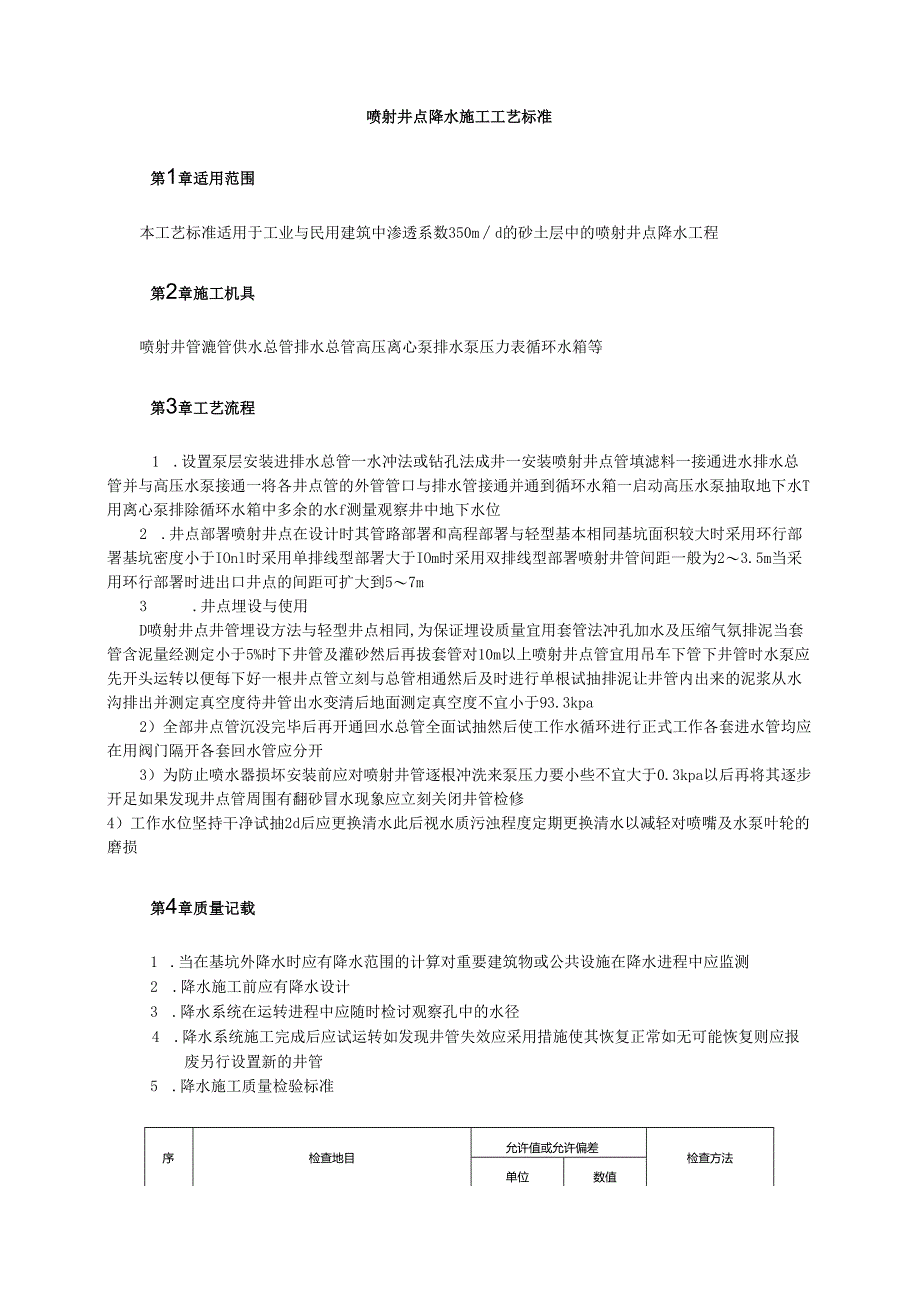

1、喷射井点降水施工工艺标准第1章适用范围本工艺标准适用于工业与民用建筑中渗透系数350md的砂土层中的喷射井点降水工程第2章施工机具喷射井管漉管供水总管排水总管高压离心泵排水泵压力表循环水箱等第3章工艺流程1 .设置泵层安装进排水总管一水冲法或钻孔法成井一安装喷射井点管填滤料一接通进水排水总管并与高压水泵接通一将各井点管的外管管口与排水管接通并通到循环水箱一启动高压水泵抽取地下水T用离心泵排除循环水箱中多余的水f测量观察井中地下水位2 .井点部署喷射井点在设计时其管路部署和高程部署与轻型基本相同基坑面积较大时采用环行部署基坑密度小于IOnl时采用单排线型部署大于IOm时采用双排线型部署喷射井管间
2、距一般为23.5m当采用环行部署时进出口井点的间距可扩大到57m3 .井点埋设与使用D喷射井点井管埋设方法与轻型井点相同,为保证埋设质量宜用套管法冲孔加水及压缩气氛排泥当套管含泥量经测定小于5%时下井管及灌砂然后再拔套管对10m以上喷射井点管宜用吊车下管下井管时水泵应先开头运转以便每下好一根井点管立刻与总管相通然后及时进行单根试抽排泥让井管内出来的泥浆从水沟排出并测定真空度待井管出水变清后地面测定真空度不宜小于93.3kpa2）全部井点管沉没完毕后再开通回水总管全面试抽然后使工作水循环进行正式工作各套进水管均应在用阀门隔开各套回水管应分开3）为防止喷水器损坏安装前应对喷射井管逐根冲洗来泵压力要

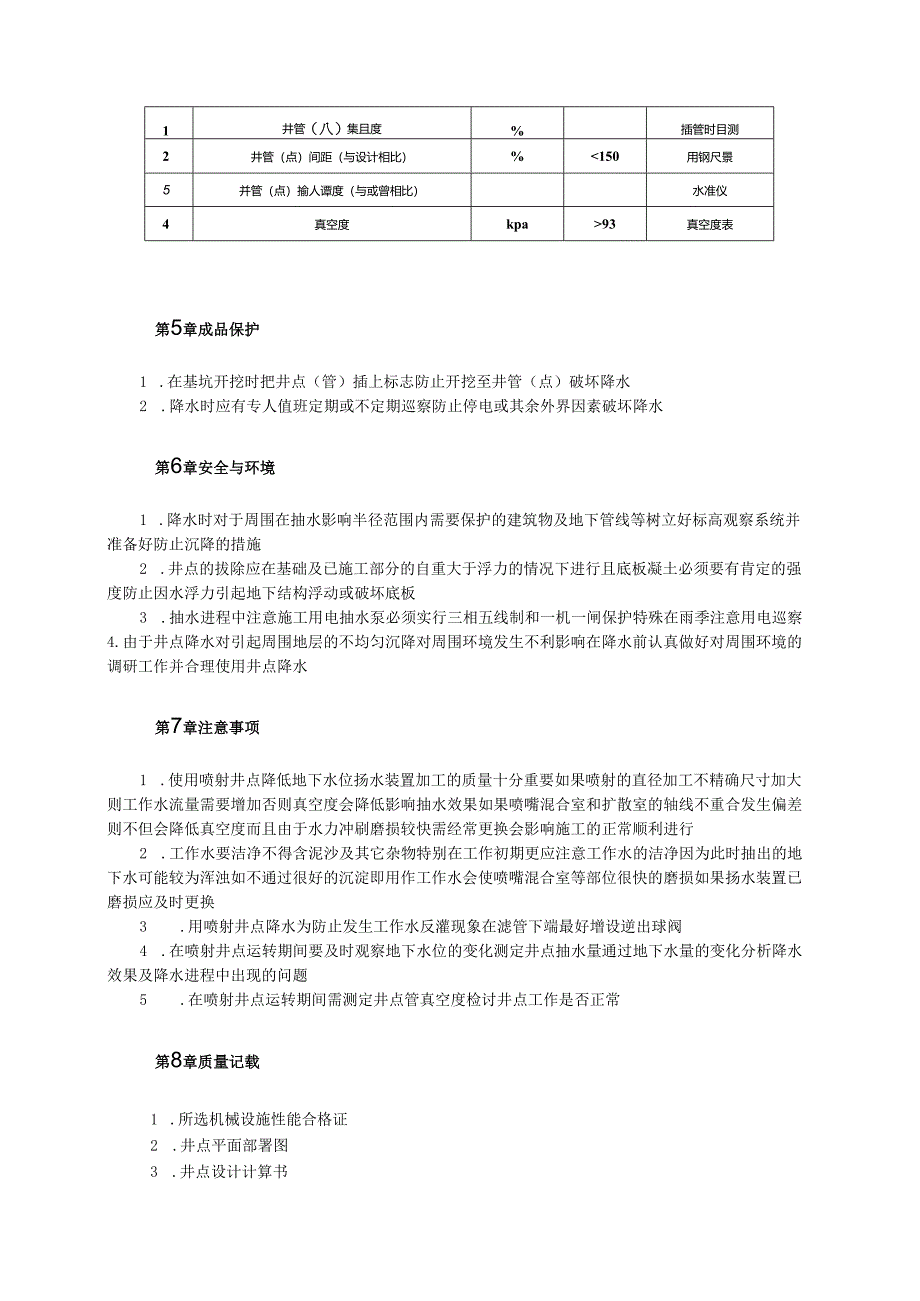

3、小些不宜大于0.3kpa以后再将其逐步开足如果发现井点管周围有翻砂冒水现象应立刻关闭井管检修4）工作水位坚持干净试抽2d后应更换清水此后视水质污浊程度定期更换清水以减轻对喷嘴及水泵叶轮的磨损第4章质量记载1 .当在基坑外降水时应有降水范围的计算对重要建筑物或公共设施在降水进程中应监测2 .降水施工前应有降水设计3 .降水系统在运转进程中应随时检讨观察孔中的水径4 .降水系统施工完成后应试运转如发现井管失效应采用措施使其恢复正常如无可能恢复则应报废另行设置新的井管5 .降水施工质量检验标准序检查地目允许值或允许偏差检查方法单位数值1井管（八）集且度%插管时目测2井管（点）间距（与设计相比）%93
4、真空度表第5章成品保护1 .在基坑开挖时把井点（管）插上标志防止开挖至井管（点）破坏降水2 .降水时应有专人值班定期或不定期巡察防止停电或其余外界因素破坏降水第6章安全与环境1 .降水时对于周围在抽水影响半径范围内需要保护的建筑物及地下管线等树立好标高观察系统并准备好防止沉降的措施2 .井点的拔除应在基础及已施工部分的自重大于浮力的情况下进行且底板凝土必须要有肯定的强度防止因水浮力引起地下结构浮动或破坏底板3 .抽水进程中注意施工用电抽水泵必须实行三相五线制和一机一闸保护特殊在雨季注意用电巡察4.由于井点降水对引起周围地层的不均匀沉降对周围环境发生不利影响在降水前认真做好对周围环境的调研工作并
5、合理使用井点降水第7章注意事项1 .使用喷射井点降低地下水位扬水装置加工的质量十分重要如果喷射的直径加工不精确尺寸加大则工作水流量需要增加否则真空度会降低影响抽水效果如果喷嘴混合室和扩散室的轴线不重合发生偏差则不但会降低真空度而且由于水力冲刷磨损较快需经常更换会影响施工的正常顺利进行2 .工作水要洁净不得含泥沙及其它杂物特别在工作初期更应注意工作水的洁净因为此时抽出的地下水可能较为浑浊如不通过很好的沉淀即用作工作水会使喷嘴混合室等部位很快的磨损如果扬水装置已磨损应及时更换3 .用喷射井点降水为防止发生工作水反灌现象在滤管下端最好增设逆出球阀4 .在喷射井点运转期间要及时观察地下水位的变化测定井

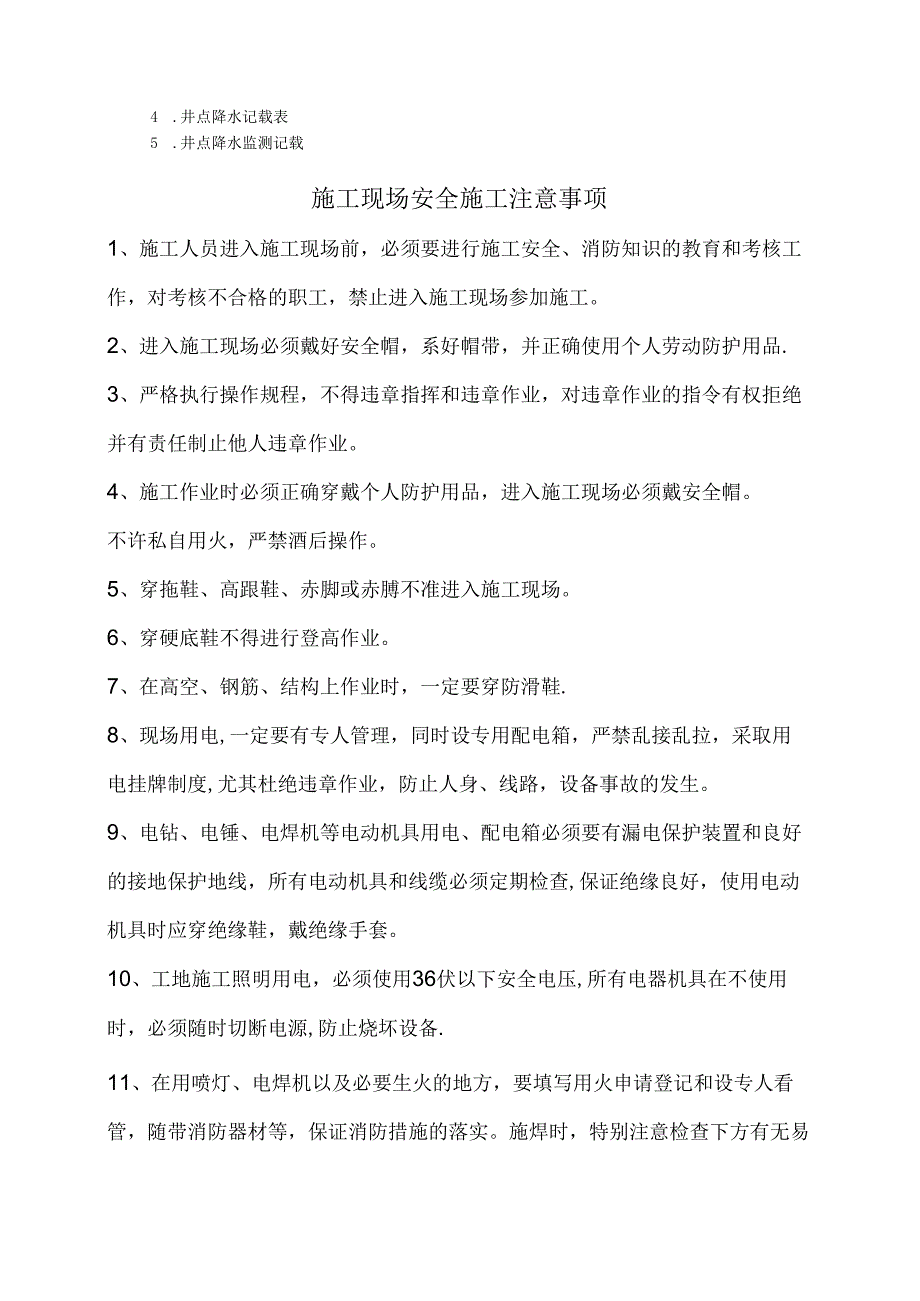

6、点抽水量通过地下水量的变化分析降水效果及降水进程中出现的问题5 .在喷射井点运转期间需测定井点管真空度检讨井点工作是否正常第8章质量记载1 .所选机械设施性能合格证2 .井点平面部署图3 .井点设计计算书4 .井点降水记载表5 .井点降水监测记载施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入
7、施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯
8、、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不
9、得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场
10、人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
