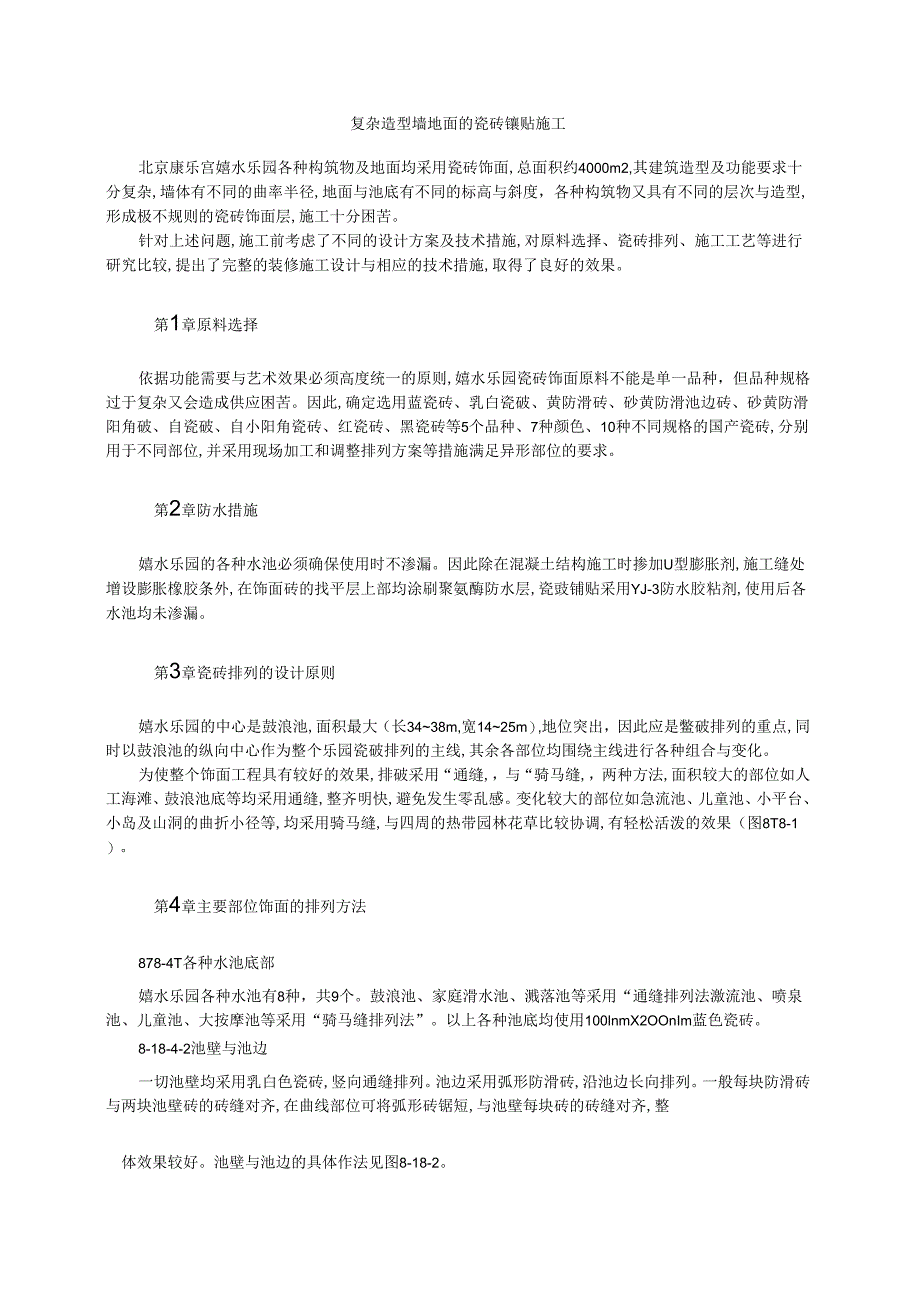

1、复杂造型墙地面的瓷砖镶贴施工北京康乐宫嬉水乐园各种构筑物及地面均采用瓷砖饰面,总面积约4000m2,其建筑造型及功能要求十分复杂,墙体有不同的曲率半径,地面与池底有不同的标高与斜度，各种构筑物又具有不同的层次与造型,形成极不规则的瓷砖饰面层,施工十分困苦。针对上述问题,施工前考虑了不同的设计方案及技术措施,对原料选择、瓷砖排列、施工工艺等进行研究比较,提出了完整的装修施工设计与相应的技术措施,取得了良好的效果。第1章原料选择依据功能需要与艺术效果必须高度统一的原则,嬉水乐园瓷砖饰面原料不能是单一品种，但品种规格过于复杂又会造成供应困苦。因此,确定选用蓝瓷砖、乳白瓷破、黄防滑砖、砂黄防滑池边砖、
2、砂黄防滑阳角破、自瓷破、自小阳角瓷砖、红瓷砖、黑瓷砖等5个品种、7种颜色、10种不同规格的国产瓷砖,分别用于不同部位,并采用现场加工和调整排列方案等措施满足异形部位的要求。第2章防水措施嬉水乐园的各种水池必须确保使用时不渗漏。因此除在混凝土结构施工时掺加U型膨胀剂,施工缝处增设膨胀橡胶条外,在饰面砖的找平层上部均涂刷聚氨酶防水层,瓷豉铺贴采用YJ-3防水胶粘剂,使用后各水池均未渗漏。第3章瓷砖排列的设计原则嬉水乐园的中心是鼓浪池,面积最大（长3438m,宽1425m）,地位突出，因此应是鳖破排列的重点,同时以鼓浪池的纵向中心作为整个乐园瓷破排列的主线,其余各部位均围绕主线进行各种组合与变化。为
3、使整个饰面工程具有较好的效果,排破采用“通缝,，与“骑马缝,，两种方法,面积较大的部位如人工海滩、鼓浪池底等均采用通缝,整齐明快,避免发生零乱感。变化较大的部位如急流池、儿童池、小平台、小岛及山洞的曲折小径等,均采用骑马缝,与四周的热带园林花草比较协调,有轻松活泼的效果（图8T8-1）。第4章主要部位饰面的排列方法878-4T各种水池底部嬉水乐园各种水池有8种，共9个。鼓浪池、家庭滑水池、溅落池等采用“通缝排列法激流池、喷泉池、儿童池、大按摩池等采用“骑马缝排列法”。以上各种池底均使用100lnmX2OOnIm蓝色瓷砖。8-18-4-2池壁与池边一切池壁均采用乳白色瓷砖,竖向通缝排列。池边采用

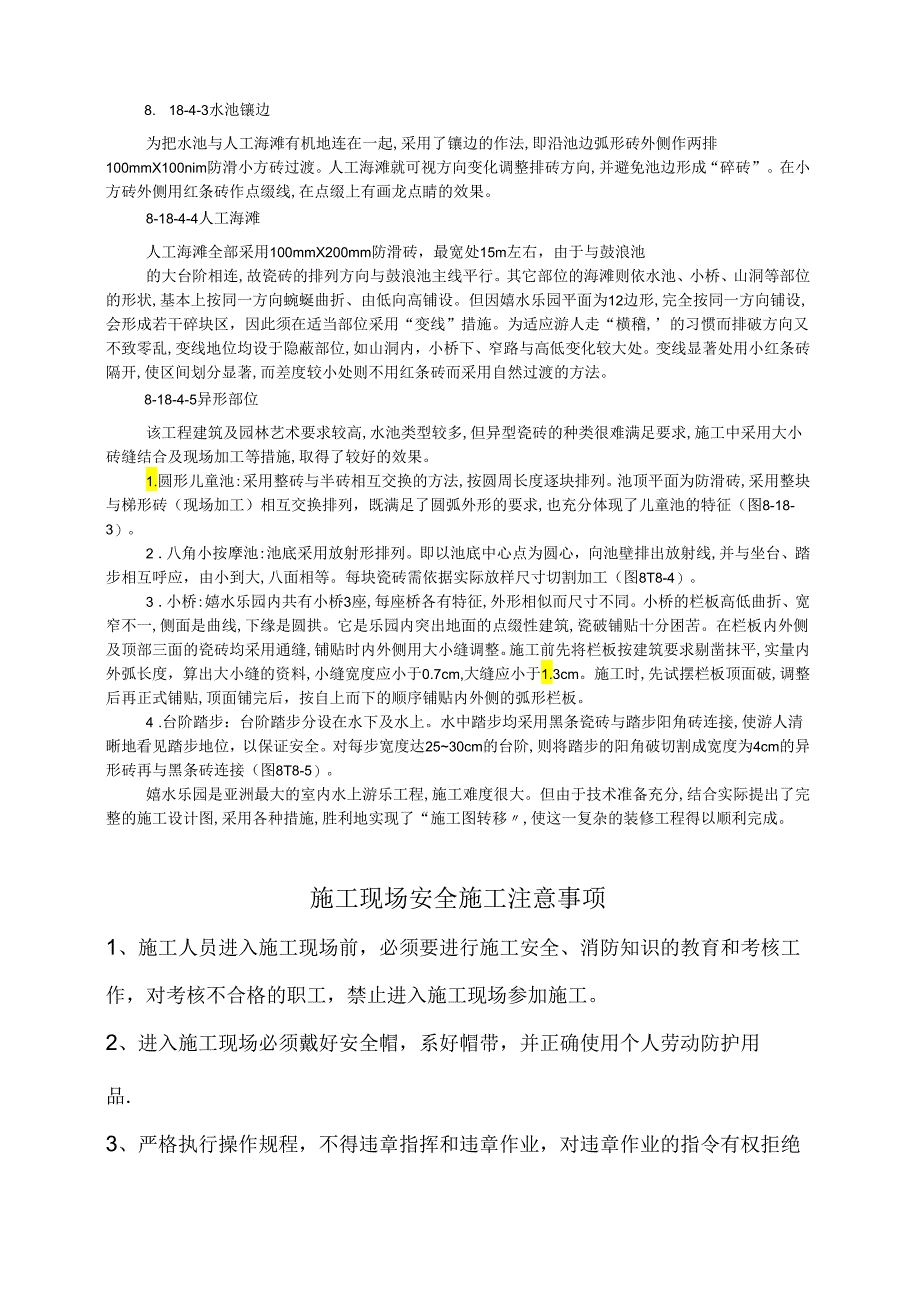

4、弧形防滑砖,沿池边长向排列。一般每块防滑砖与两块池壁砖的砖缝对齐,在曲线部位可将弧形砖锯短,与池壁每块砖的砖缝对齐,整体效果较好。池壁与池边的具体作法见图8-18-2。8. 18-4-3水池镶边为把水池与人工海滩有机地连在一起,采用了镶边的作法,即沿池边弧形砖外侧作两排100mmX100nim防滑小方砖过渡。人工海滩就可视方向变化调整排砖方向,并避免池边形成“碎砖”。在小方砖外侧用红条砖作点缀线,在点缀上有画龙点睛的效果。8-18-4-4人工海滩人工海滩全部采用100mmX200mm防滑砖，最宽处15m左右，由于与鼓浪池的大台阶相连,故瓷砖的排列方向与鼓浪池主线平行。其它部位的海滩则依水池、小
5、桥、山洞等部位的形状,基本上按同一方向蜿蜒曲折、由低向高铺设。但因嬉水乐园平面为12边形,完全按同一方向铺设,会形成若干碎块区，因此须在适当部位采用“变线”措施。为适应游人走“横稽,的习惯而排破方向又不致零乱,变线地位均设于隐蔽部位,如山洞内，小桥下、窄路与高低变化较大处。变线显著处用小红条砖隔开,使区间划分显著,而差度较小处则不用红条砖而采用自然过渡的方法。8-18-4-5异形部位该工程建筑及园林艺术要求较高,水池类型较多,但异型瓷砖的种类很难满足要求,施工中采用大小砖缝结合及现场加工等措施,取得了较好的效果。1.圆形儿童池:采用整砖与半砖相互交换的方法,按圆周长度逐块排列。池顶平面为防滑砖
6、,采用整块与梯形砖（现场加工）相互交换排列，既满足了圆弧外形的要求,也充分体现了儿童池的特征（图8-18-3）。2 .八角小按摩池:池底采用放射形排列。即以池底中心点为圆心，向池壁排出放射线,并与坐台、踏步相互呼应，由小到大,八面相等。每块瓷砖需依据实际放样尺寸切割加工（图8T8-4）。3 .小桥:嬉水乐园内共有小桥3座,每座桥各有特征,外形相似而尺寸不同。小桥的栏板高低曲折、宽窄不一,侧面是曲线,下缘是圆拱。它是乐园内突出地面的点缀性建筑,瓷破铺贴十分困苦。在栏板内外侧及顶部三面的瓷砖均采用通缝,铺贴时内外侧用大小缝调整。施工前先将栏板按建筑要求剔凿抹平,实量内外弧长度，算出大小缝的资料,小
7、缝宽度应小于0.7cm,大缝应小于1.3cm。施工时,先试摆栏板顶面破,调整后再正式铺贴,顶面铺完后，按自上而下的顺序铺贴内外侧的弧形栏板。4 .台阶踏步：台阶踏步分设在水下及水上。水中踏步均采用黑条瓷砖与踏步阳角砖连接,使游人清晰地看见踏步地位，以保证安全。对每步宽度达2530cm的台阶,则将踏步的阳角破切割成宽度为4cm的异形砖再与黑条砖连接（图8T8-5）。嬉水乐园是亚洲最大的室内水上游乐工程,施工难度很大。但由于技术准备充分,结合实际提出了完整的施工设计图,采用各种措施,胜利地实现了“施工图转移,使这一复杂的装修工程得以顺利完成。施工现场安全施工注意事项1、施工人员进入施工现场前，必须

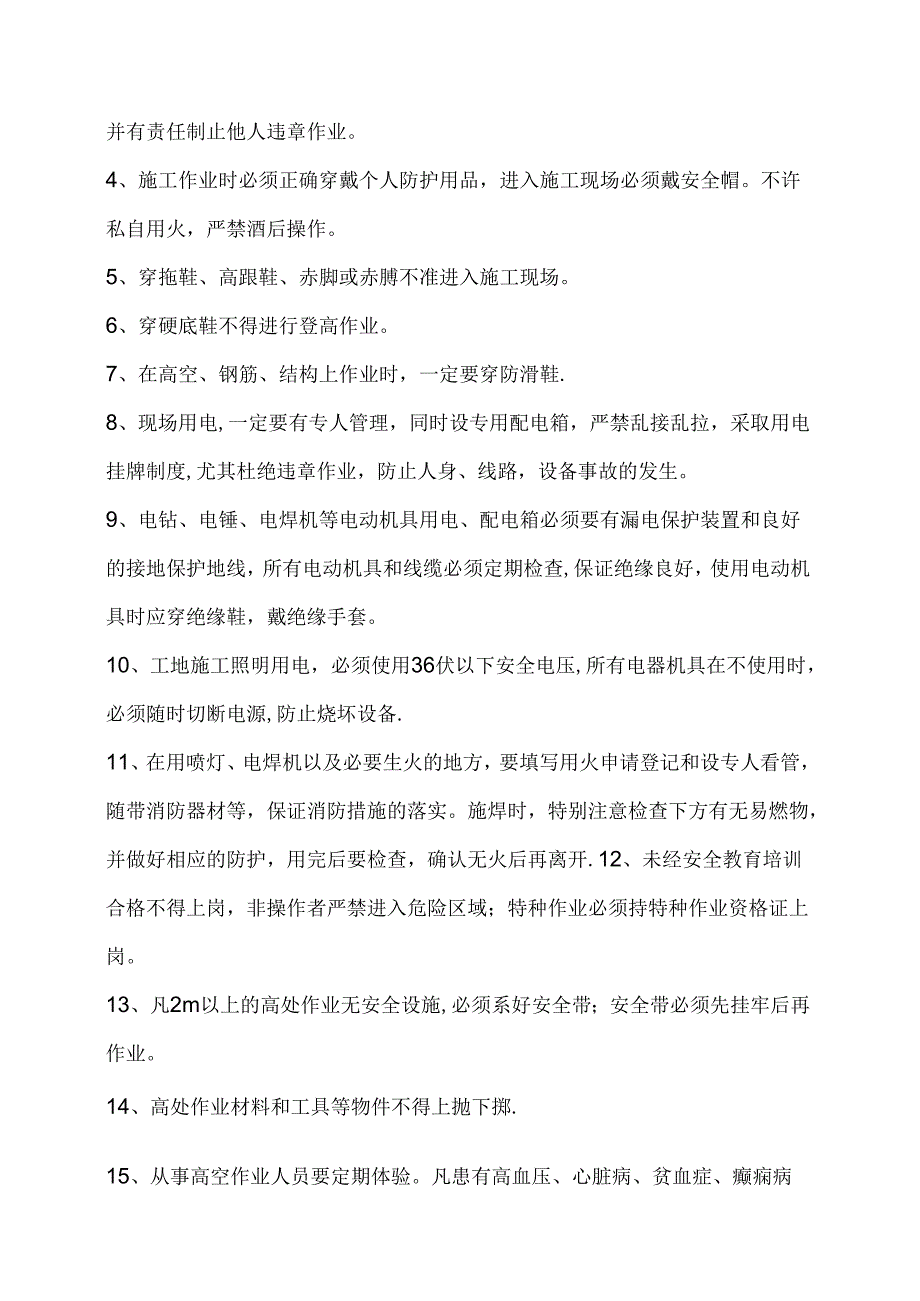

8、要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的
9、发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作
10、业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现
11、场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑
12、扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IOkV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
