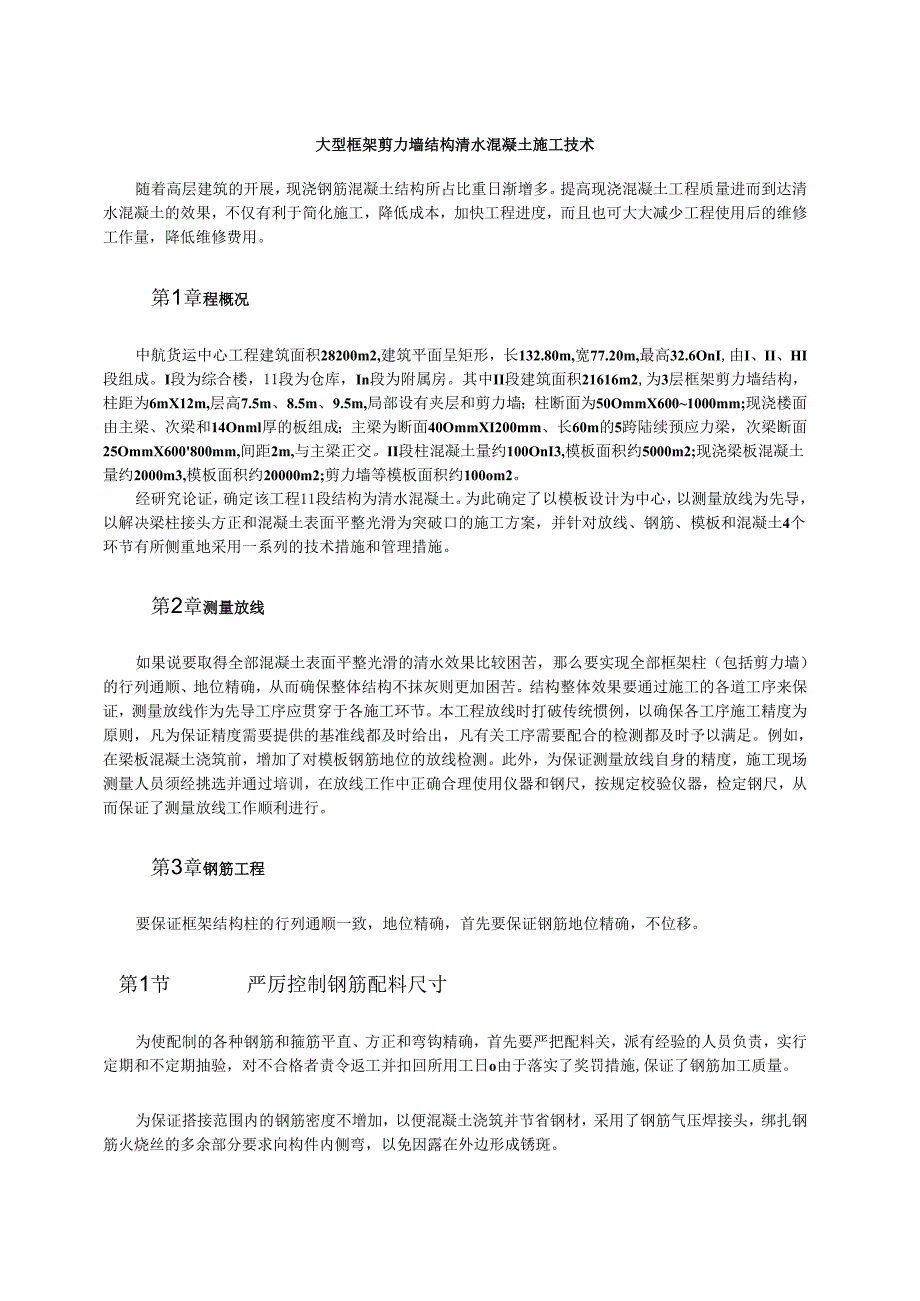

1、大型框架剪力墙结构清水混凝土施工技术随着高层建筑的开展，现浇钢筋混凝土结构所占比重日渐增多。提高现浇混凝土工程质量进而到达清水混凝土的效果，不仅有利于简化施工，降低成本，加快工程进度，而且也可大大减少工程使用后的维修工作量，降低维修费用。第1章程概况中航货运中心工程建筑面积28200m2,建筑平面呈矩形，长132.80m,宽77.20m,最高32.6OnI,由I、II、HI段组成。I段为综合楼，11段为仓库，In段为附属房。其中II段建筑面积21616m2,为3层框架剪力墙结构，柱距为6mX12m,层高7.5m、8.5m、9.5m,局部设有夹层和剪力墙；柱断面为50OmmX6001000mm;
2、现浇楼面由主梁、次梁和14Onml厚的板组成；主梁为断面40OmmXI200mm、长60m的5跨陆续预应力梁，次梁断面25OmmX600800mm,间距2m,与主梁正交。II段柱混凝土量约100OnI3,模板面积约5000m2;现浇梁板混凝土量约2000m3,模板面积约20000m2;剪力墙等模板面积约100om2。经研究论证，确定该工程11段结构为清水混凝土。为此确定了以模板设计为中心，以测量放线为先导，以解决梁柱接头方正和混凝土表面平整光滑为突破口的施工方案，并针对放线、钢筋、模板和混凝土4个环节有所侧重地采用一系列的技术措施和管理措施。第2章测量放线如果说要取得全部混凝土表面平整光滑的清
3、水效果比较困苦，那么要实现全部框架柱（包括剪力墙）的行列通顺、地位精确，从而确保整体结构不抹灰则更加困苦。结构整体效果要通过施工的各道工序来保证，测量放线作为先导工序应贯穿于各施工环节。本工程放线时打破传统惯例，以确保各工序施工精度为原则，凡为保证精度需要提供的基准线都及时给出，凡有关工序需要配合的检测都及时予以满足。例如，在梁板混凝土浇筑前，增加了对模板钢筋地位的放线检测。此外，为保证测量放线自身的精度，施工现场测量人员须经挑选并通过培训，在放线工作中正确合理使用仪器和钢尺，按规定校验仪器，检定钢尺，从而保证了测量放线工作顺利进行。第3章钢筋工程要保证框架结构柱的行列通顺一致，地位精确，首先

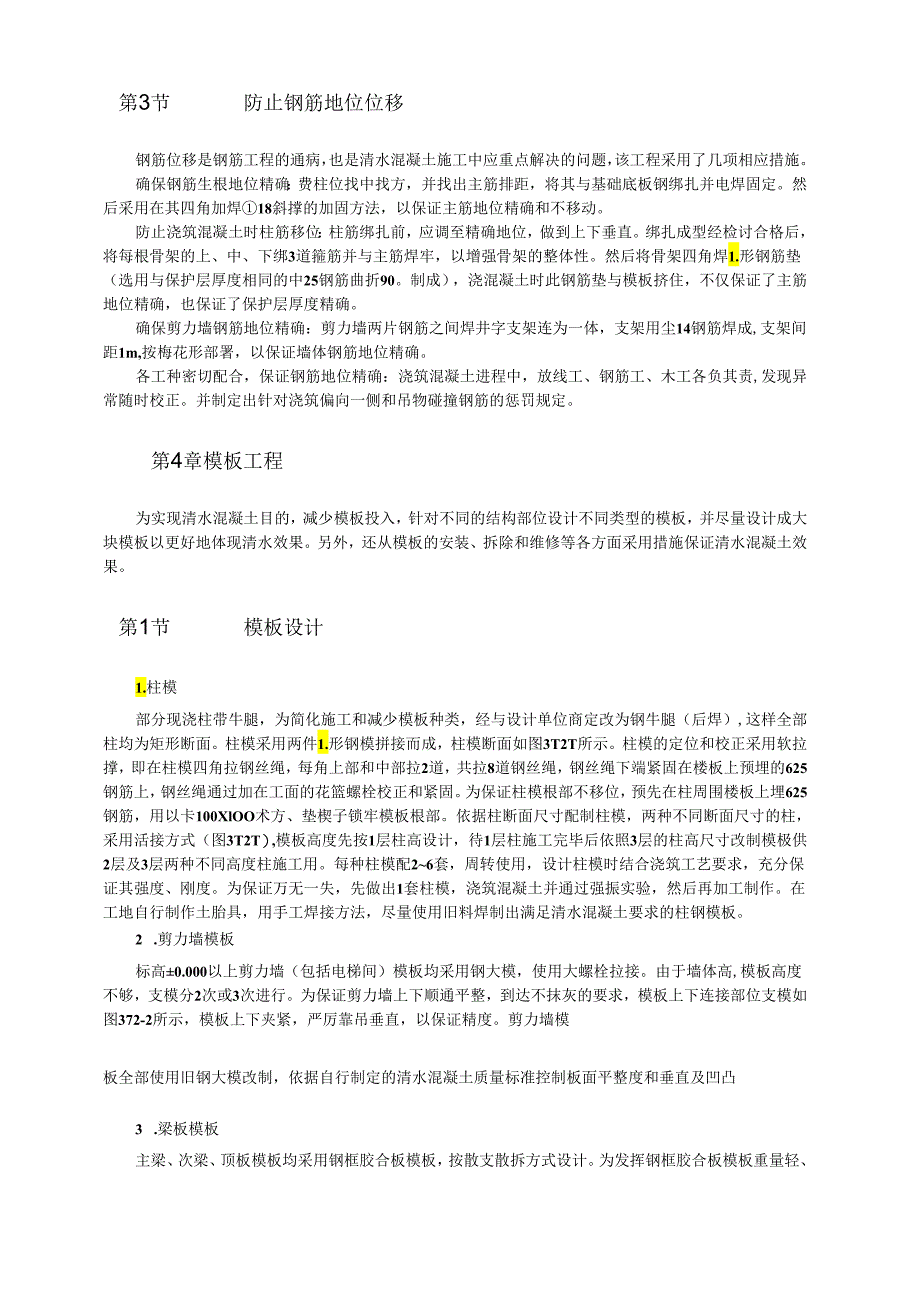

4、要保证钢筋地位精确，不位移。第1节严厉控制钢筋配料尺寸为使配制的各种钢筋和箍筋平直、方正和弯钩精确，首先要严把配料关，派有经验的人员负责，实行定期和不定期抽验，对不合格者责令返工并扣回所用工日o由于落实了奖罚措施,保证了钢筋加工质量。为保证搭接范围内的钢筋密度不增加，以便混凝土浇筑并节省钢材，采用了钢筋气压焊接头，绑扎钢筋火烧丝的多余部分要求向构件内侧弯，以免因露在外边形成锈斑。第3节防止钢筋地位位移钢筋位移是钢筋工程的通病，也是清水混凝土施工中应重点解决的问题，该工程采用了几项相应措施。确保钢筋生根地位精确：费柱位找中找方，并找出主筋排距，将其与基础底板钢绑扎并电焊固定。然后采用在其四角加焊
5、18斜撑的加固方法，以保证主筋地位精确和不移动。防止浇筑混凝土时柱筋移位：柱筋绑扎前，应调至精确地位，做到上下垂直。绑扎成型经检讨合格后，将每根骨架的上、中、下绑3道箍筋并与主筋焊牢，以增强骨架的整体性。然后将骨架四角焊1.形钢筋垫（选用与保护层厚度相同的中25钢筋曲折90。制成），浇混凝土时此钢筋垫与模板挤住，不仅保证了主筋地位精确，也保证了保护层厚度精确。确保剪力墙钢筋地位精确：剪力墙两片钢筋之间焊井字支架连为一体，支架用尘14钢筋焊成,支架间距1m,按梅花形部署，以保证墙体钢筋地位精确。各工种密切配合，保证钢筋地位精确：浇筑混凝土进程中，放线工、钢筋工、木工各负其责,发现异常随时校正。并
6、制定出针对浇筑偏向一侧和吊物碰撞钢筋的惩罚规定。第4章模板工程为实现清水混凝土目的，减少模板投入，针对不同的结构部位设计不同类型的模板，并尽量设计成大块模板以更好地体现清水效果。另外，还从模板的安装、拆除和维修等各方面采用措施保证清水混凝土效果。第1节模板设计1.柱模部分现浇柱带牛腿，为简化施工和减少模板种类，经与设计单位商定改为钢牛腿（后焊）,这样全部柱均为矩形断面。柱模采用两件1.形钢模拼接而成，柱模断面如图3T2T所示。柱模的定位和校正采用软拉撑，即在柱模四角拉钢丝绳，每角上部和中部拉2道，共拉8道钢丝绳，钢丝绳下端紧固在楼板上预埋的625钢筋上，钢丝绳通过加在工面的花篮螺栓校正和紧固。
7、为保证柱模根部不移位，预先在柱周围楼板上埋625钢筋，用以卡100XlOO术方、垫楔子锁牢模板根部。依据柱断面尺寸配制柱模，两种不同断面尺寸的柱，采用活接方式（图3T2T）,模板高度先按1层柱高设计，待1层柱施工完毕后依照3层的柱高尺寸改制模极供2层及3层两种不同高度柱施工用。每种柱模配26套，周转使用，设计柱模时结合浇筑工艺要求，充分保证其强度、刚度。为保证万无一失，先做出1套柱模，浇筑混凝土并通过强振实验，然后再加工制作。在工地自行制作土胎具，用手工焊接方法，尽量使用旧料焊制出满足清水混凝土要求的柱钢模板。2 .剪力墙模板标高0.000以上剪力墙（包括电梯间）模板均采用钢大模，使用大螺栓拉

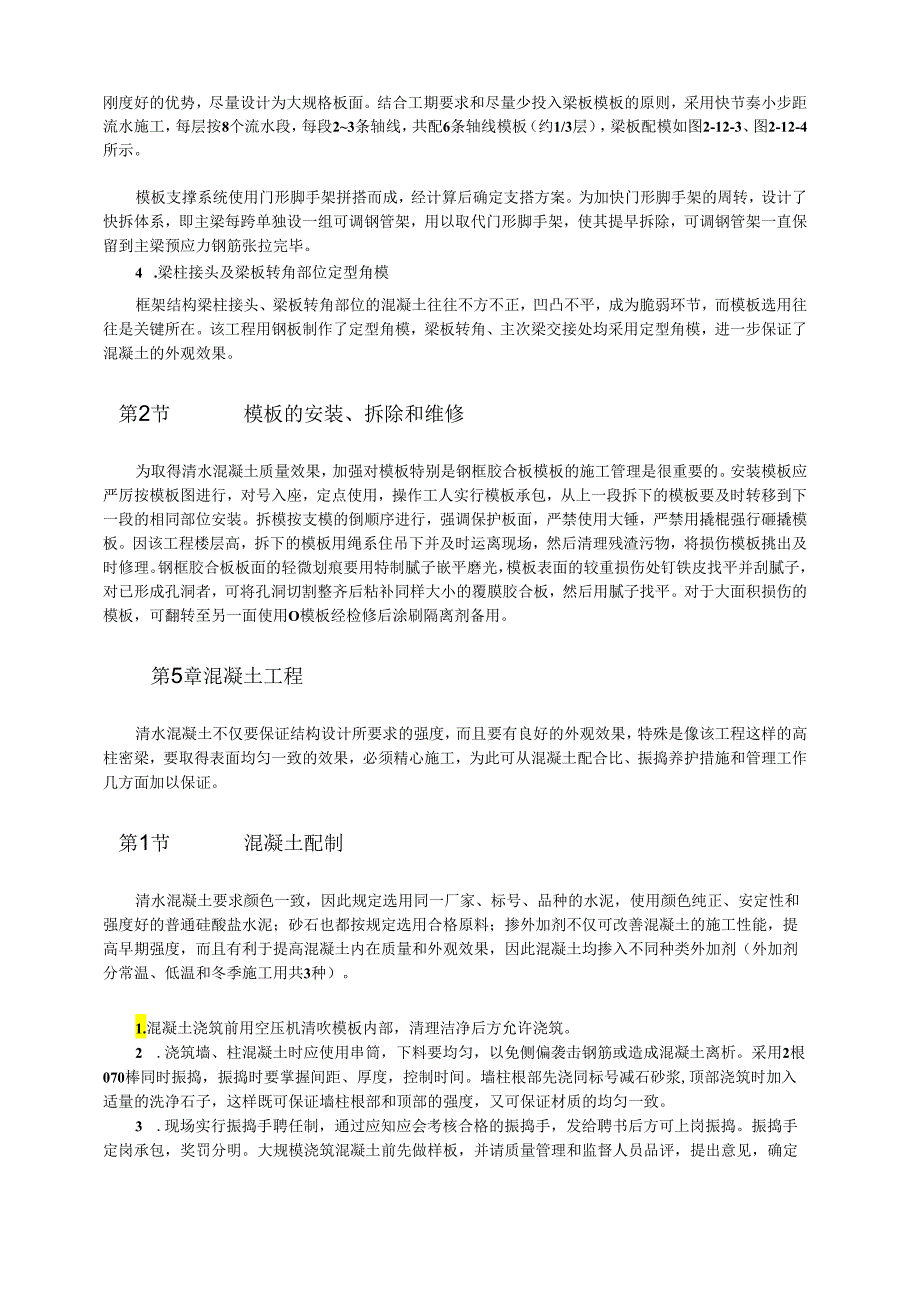

8、接。由于墙体高,模板高度不够，支模分2次或3次进行。为保证剪力墙上下顺通平整，到达不抹灰的要求，模板上下连接部位支模如图372-2所示，模板上下夹紧，严厉靠吊垂直，以保证精度。剪力墙模板全部使用旧钢大模改制，依据自行制定的清水混凝土质量标准控制板面平整度和垂直及凹凸3 .梁板模板主梁、次梁、顶板模板均采用钢框胶合板模板，按散支散拆方式设计。为发挥钢框胶合板模板重量轻、刚度好的优势，尽量设计为大规格板面。结合工期要求和尽量少投入梁板模板的原则，采用快节奏小步距流水施工，每层按8个流水段，每段23条轴线，共配6条轴线模板（约1/3层），梁板配模如图2-12-3、图2-12-4所示。模板支撑系统使用
9、门形脚手架拼搭而成，经计算后确定支搭方案。为加快门形脚手架的周转，设计了快拆体系，即主梁每跨单独设一组可调钢管架，用以取代门形脚手架，使其提早拆除，可调钢管架一直保留到主梁预应力钢筋张拉完毕。4 .梁柱接头及梁板转角部位定型角模框架结构梁柱接头、梁板转角部位的混凝土往往不方不正，凹凸不平，成为脆弱环节，而模板选用往往是关键所在。该工程用钢板制作了定型角模，梁板转角、主次梁交接处均采用定型角模，进一步保证了混凝土的外观效果。第2节模板的安装、拆除和维修为取得清水混凝土质量效果，加强对模板特别是钢框胶合板模板的施工管理是很重要的。安装模板应严厉按模板图进行，对号入座，定点使用，操作工人实行模板承包
10、，从上一段拆下的模板要及时转移到下一段的相同部位安装。拆模按支模的倒顺序进行，强调保护板面，严禁使用大锤，严禁用撬棍强行砸撬模板。因该工程楼层高，拆下的模板用绳系住吊下并及时运离现场，然后清理残渣污物，将损伤模板挑出及时修理。钢框胶合板板面的轻微划痕要用特制腻子嵌平磨光，模板表面的较重损伤处钉铁皮找平并刮腻子，对已形成孔洞者，可将孔洞切割整齐后粘补同样大小的覆膜胶合板，然后用腻子找平。对于大面积损伤的模板，可翻转至另一面使用O模板经检修后涂刷隔离剂备用。第5章混凝土工程清水混凝土不仅要保证结构设计所要求的强度，而且要有良好的外观效果，特殊是像该工程这样的高柱密梁，要取得表面均匀一致的效果，必须
11、精心施工，为此可从混凝土配合比、振捣养护措施和管理工作几方面加以保证。第1节混凝土配制清水混凝土要求颜色一致，因此规定选用同一厂家、标号、品种的水泥，使用颜色纯正、安定性和强度好的普通硅酸盐水泥；砂石也都按规定选用合格原料；掺外加剂不仅可改善混凝土的施工性能，提高早期强度，而且有利于提高混凝土内在质量和外观效果，因此混凝土均掺入不同种类外加剂（外加剂分常温、低温和冬季施工用共3种）。1.混凝土浇筑前用空压机清吹模板内部，清理洁净后方允许浇筑。2 .浇筑墙、柱混凝土时应使用串筒，下料要均匀，以免侧偏袭击钢筋或造成混凝土离析。采用2根070棒同时振捣，振捣时要掌握间距、厚度，控制时间。墙柱根部先浇
12、同标号减石砂浆,顶部浇筑时加入适量的洗净石子，这样既可保证墙柱根部和顶部的强度，又可保证材质的均匀一致。3 .现场实行振捣手聘任制，通过应知应会考核合格的振捣手，发给聘书后方可上岗振捣。振捣手定岗承包，奖罚分明。大规模浇筑混凝土前先做样板，并请质量管理和监督人员品评，提出意见，确定标准后方能正式施工。4 .加强混凝土养护，特别是早期养护，设专人坚持混凝土初期湿润状态。第6章清水混凝土内控质量标准混凝土表面平整、洁净、颜色均匀一致，无显著气泡。不得有蜂窝、麻面、漏筋、夹渣、粉化。不得有凹凸不平，缺棱掉角。棱角方正，顺通一致。表面平整度、阴阳角垂直度、阴阳角方正允许偏差均为2mm,立面垂直度允许偏
13、差3mm第7章技术经济效果分析一般框架结构工程需经剔凿抹灰后方可作点缀面层，而抹灰面经长年使用后难免发生空鼓、裂缝、脱落，这类情况一旦发生，维修的工作量很大，特别对该工程这样楼层很高的仓库维修更为困苦。中航货运中心工程实现清水混凝土，取消了抹灰，对减少维修工作量和维修费用十分有利。该工程模板收入69万元，各类模板加工共支出77万元，模板支出略高于收入。但是由于实现了清水混凝土，取消抹灰工作量约50000m2,按常规经验估量类似规模框架结构，共需剔凿及抹灰费用约9.3万元，并且需配合搭设超高架子，费用约16.5万元。因此综合比较有肯定经济效益o由于该工程楼层高，超高架子搭设困苦，施工操作垂直运输
14、也很困苦，取消抹灰后装修作法改为找补腻子喷浆，采用运动平台架车施工，大大减少了装修工作量和施工费用，并加快了装修进度。中航货运中心工程为普通框架结构，组织施工时按照清水混凝土的目的，采用适当技术措施,适当增加模板投入并加强各道工序施工管理，从而保证了混凝土内在外在质量良好，基本实现清水效果。施工中模板采用传统散支散拆方法，其余技术措施和管理方法也是普通的，而实现清水效果得到的综合技术经济效益是显著的，说明清水混凝土有普遍推广价值。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴
15、好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆
16、必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械
