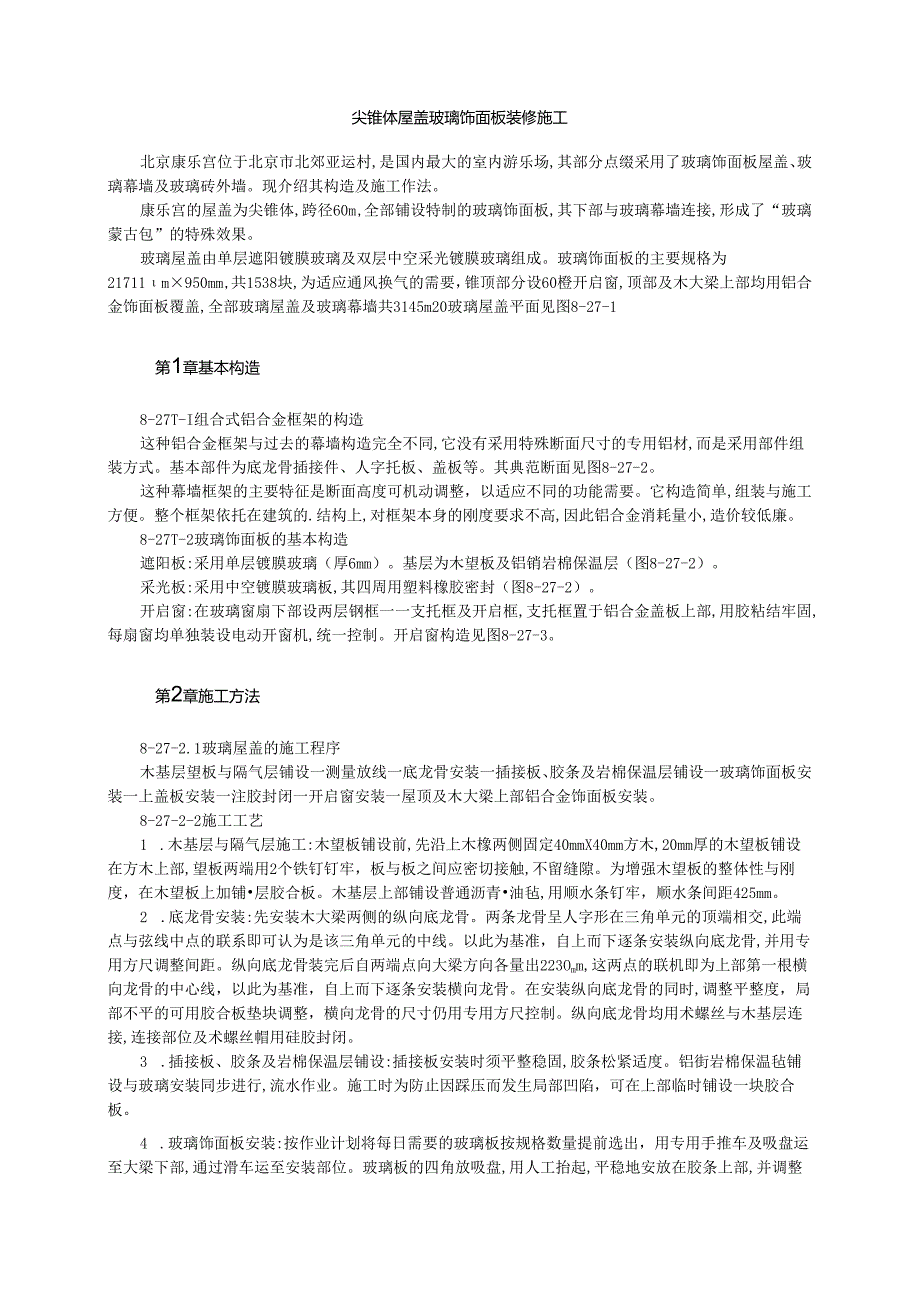

1、尖锥体屋盖玻璃饰面板装修施工北京康乐宫位于北京市北郊亚运村,是国内最大的室内游乐场,其部分点缀采用了玻璃饰面板屋盖、玻璃幕墙及玻璃砖外墙。现介绍其构造及施工作法。康乐宫的屋盖为尖锥体,跨径60m,全部铺设特制的玻璃饰面板,其下部与玻璃幕墙连接,形成了“玻璃蒙古包”的特殊效果。玻璃屋盖由单层遮阳镀膜玻璃及双层中空采光镀膜玻璃组成。玻璃饰面板的主要规格为21711m950mm,共1538块,为适应通风换气的需要，锥顶部分设60橙开启窗,顶部及木大梁上部均用铝合金饰面板覆盖,全部玻璃屋盖及玻璃幕墙共3145m20玻璃屋盖平面见图8-27-1第1章基本构造8-27T-I组合式铝合金框架的构造这种铝合金
2、框架与过去的幕墙构造完全不同,它没有采用特殊断面尺寸的专用铝材,而是采用部件组装方式。基本部件为底龙骨插接件、人字托板、盖板等。其典范断面见图8-27-2。这种幕墙框架的主要特征是断面高度可机动调整，以适应不同的功能需要。它构造简单,组装与施工方便。整个框架依托在建筑的.结构上,对框架本身的刚度要求不高,因此铝合金消耗量小,造价较低廉。8-27T-2玻璃饰面板的基本构造遮阳板:采用单层镀膜玻璃（厚6mm）。基层为木望板及铝销岩棉保温层（图8-27-2）。采光板:采用中空镀膜玻璃板,其四周用塑料橡胶密封（图8-27-2）。开启窗:在玻璃窗扇下部设两层钢框一一支托框及开启框,支托框置于铝合金盖板上
3、部,用胶粘结牢固,每扇窗均单独装设电动开窗机,统一控制。开启窗构造见图8-27-3。第2章施工方法8-27-2.1玻璃屋盖的施工程序木基层望板与隔气层铺设一测量放线一底龙骨安装一插接板、胶条及岩棉保温层铺设一玻璃饰面板安装一上盖板安装一注胶封闭一开启窗安装一屋顶及木大梁上部铝合金饰面板安装。8-27-2-2施工工艺1 .木基层与隔气层施工:木望板铺设前,先沿上木橡两侧固定40mmX40mm方木,20mm厚的木望板铺设在方木上部,望板两端用2个铁钉钉牢，板与板之间应密切接触,不留缝隙。为增强木望板的整体性与刚度，在木望板上加铺层胶合板。木基层上部铺设普通沥青油毡,用顺水条钉牢，顺水条间距425m
4、m。2 .底龙骨安装:先安装木大梁两侧的纵向底龙骨。两条龙骨呈人字形在三角单元的顶端相交,此端点与弦线中点的联系即可认为是该三角单元的中线。以此为基准，自上而下逐条安装纵向底龙骨,并用专用方尺调整间距。纵向底龙骨装完后自两端点向大梁方向各量出223Omm,这两点的联机即为上部第一根横向龙骨的中心线，以此为基准，自上而下逐条安装横向龙骨。在安装纵向底龙骨的同时,调整平整度，局部不平的可用胶合板垫块调整，横向龙骨的尺寸仍用专用方尺控制。纵向底龙骨均用术螺丝与木基层连接,连接部位及术螺丝帽用硅胶封闭。3 .插接板、胶条及岩棉保温层铺设:插接板安装时须平整稳固,胶条松紧适度。铝街岩棉保温毡铺设与玻璃安

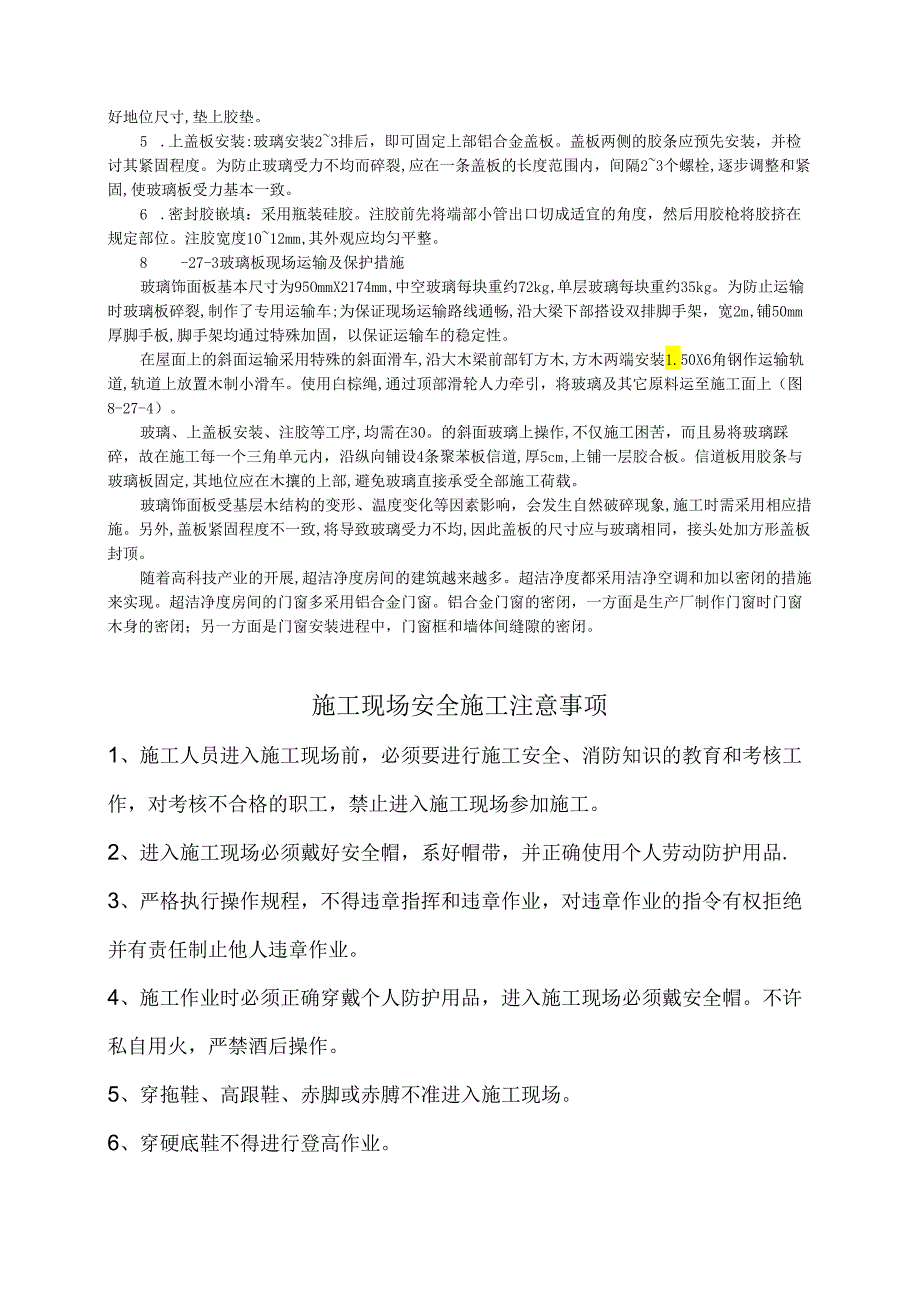

5、装同步进行,流水作业。施工时为防止因踩压而发生局部凹陷，可在上部临时铺设一块胶合板。4 .玻璃饰面板安装:按作业计划将每日需要的玻璃板按规格数量提前选出，用专用手推车及吸盘运至大梁下部,通过滑车运至安装部位。玻璃板的四角放吸盘,用人工抬起,平稳地安放在胶条上部,并调整好地位尺寸,垫上胶垫。5 .上盖板安装:玻璃安装23排后，即可固定上部铝合金盖板。盖板两侧的胶条应预先安装，并检讨其紧固程度。为防止玻璃受力不均而碎裂,应在一条盖板的长度范围内，间隔23个螺栓,逐步调整和紧固,使玻璃板受力基本一致。6 .密封胶嵌填：采用瓶装硅胶。注胶前先将端部小管出口切成适宜的角度，然后用胶枪将胶挤在规定部位。注
6、胶宽度1012mm,其外观应均匀平整。8 -27-3玻璃板现场运输及保护措施玻璃饰面板基本尺寸为95OmmX2174mm,中空玻璃每块重约72kg,单层玻璃每块重约35kg。为防止运输时玻璃板碎裂,制作了专用运输车;为保证现场运输路线通畅,沿大梁下部搭设双排脚手架，宽2m,铺50mm厚脚手板,脚手架均通过特殊加固，以保证运输车的稳定性。在屋面上的斜面运输采用特殊的斜面滑车,沿大木梁前部钉方木,方木两端安装1.50X6角钢作运输轨道,轨道上放置木制小滑车。使用白棕绳,通过顶部滑轮人力牵引，将玻璃及其它原料运至施工面上（图8-27-4）。玻璃、上盖板安装、注胶等工序,均需在30。的斜面玻璃上操作,
7、不仅施工困苦，而且易将玻璃踩碎，故在施工每一个三角单元内，沿纵向铺设4条聚苯板信道,厚5cm,上铺一层胶合板。信道板用胶条与玻璃板固定,其地位应在木攘的上部,避免玻璃直接承受全部施工荷载。玻璃饰面板受基层木结构的变形、温度变化等因素影响，会发生自然破碎现象,施工时需采用相应措施。另外,盖板紧固程度不一致,将导致玻璃受力不均,因此盖板的尺寸应与玻璃相同，接头处加方形盖板封顶。随着高科技产业的开展,超洁净度房间的建筑越来越多。超洁净度都采用洁净空调和加以密闭的措施来实现。超洁净度房间的门窗多采用铝合金门窗。铝合金门窗的密闭，一方面是生产厂制作门窗时门窗木身的密闭；另一方面是门窗安装进程中，门窗框和

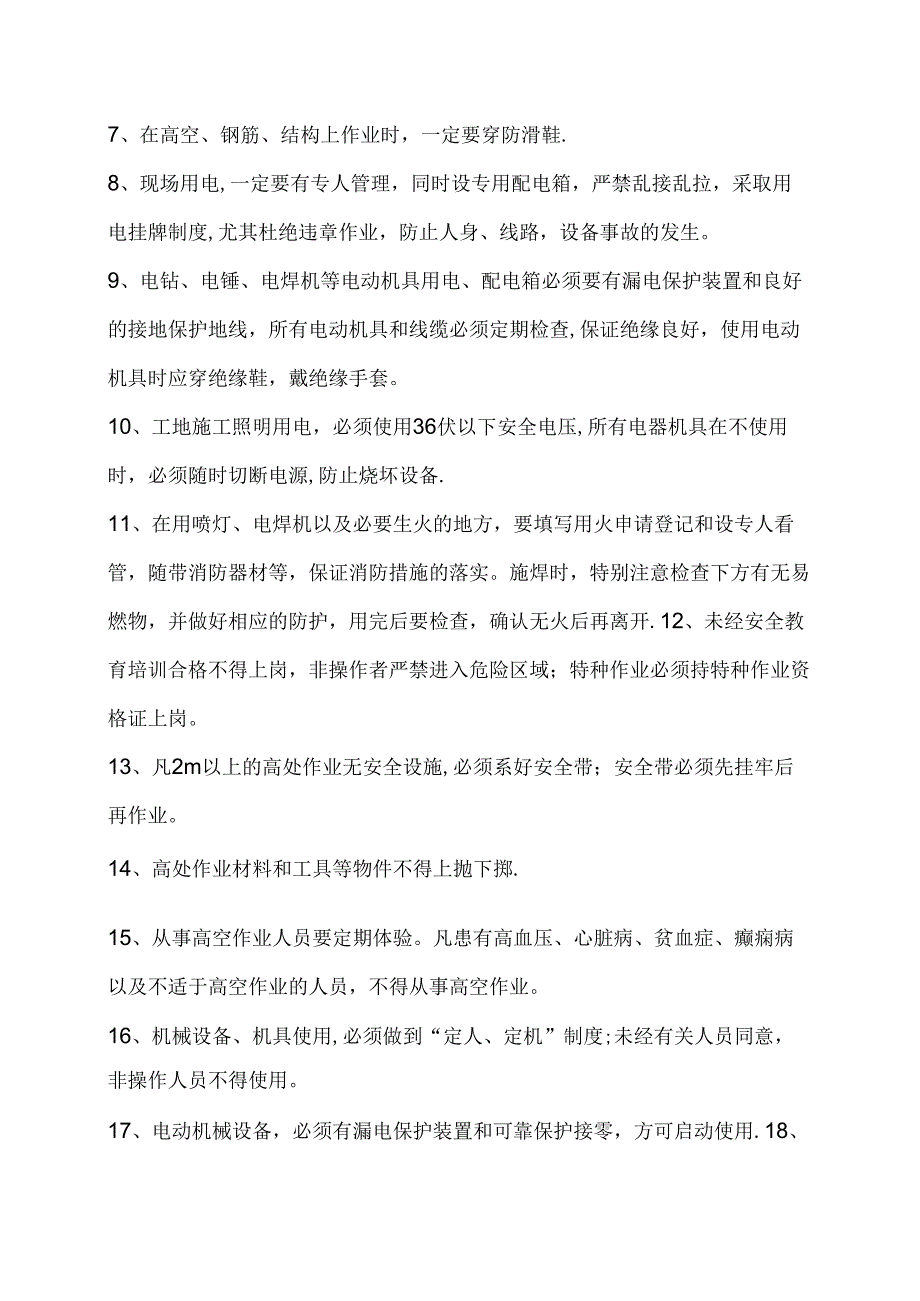

8、墙体间缝隙的密闭。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严
9、禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严
10、禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作
11、业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不
12、得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IOkV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
