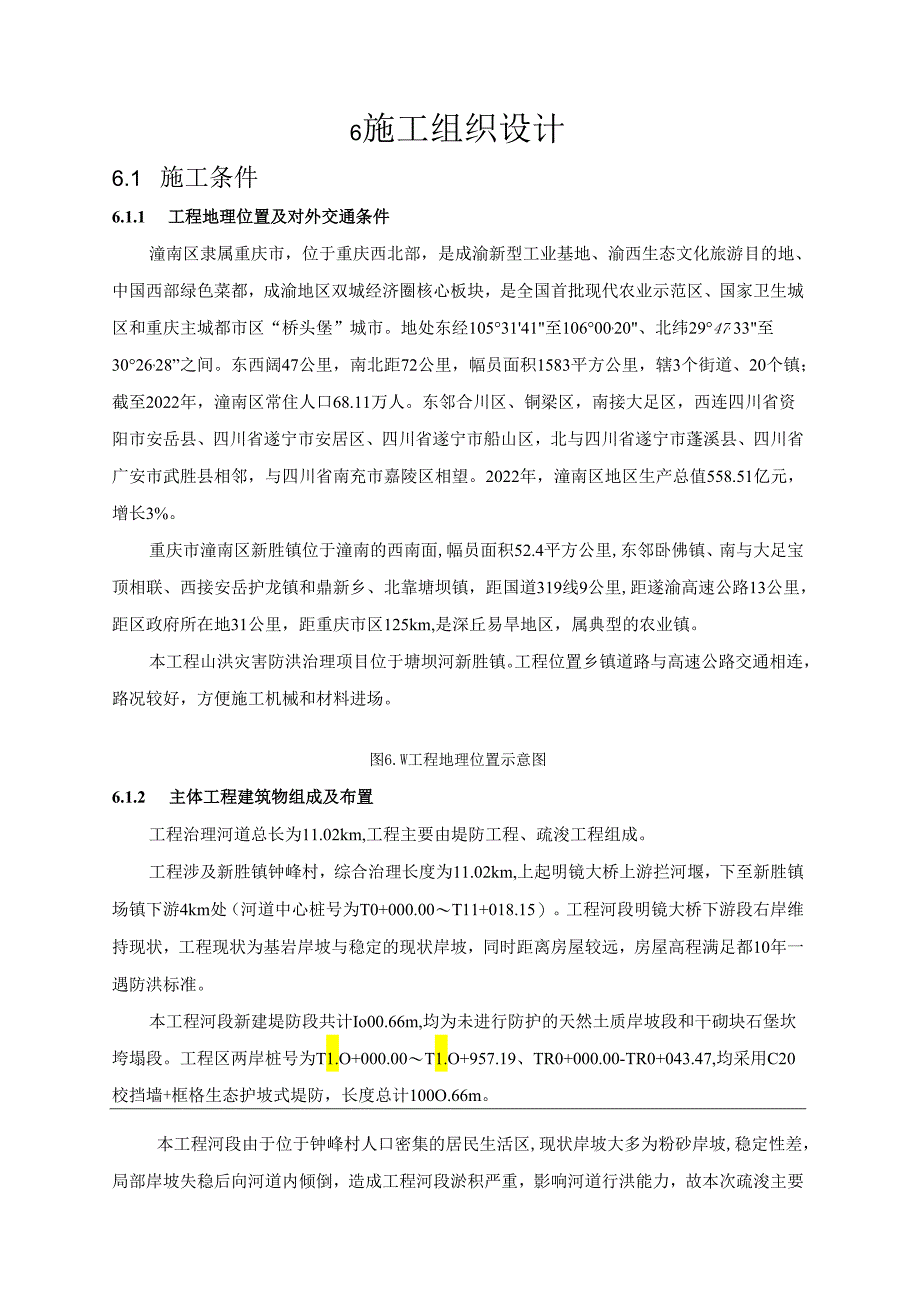

1、6施工组织设计6.1 施工条件6.1.1 工程地理位置及对外交通条件潼南区隶属重庆市，位于重庆西北部，是成渝新型工业基地、渝西生态文化旅游目的地、中国西部绿色菜都，成渝地区双城经济圈核心板块，是全国首批现代农业示范区、国家卫生城区和重庆主城都市区“桥头堡”城市。地处东经1053141至10600,20、北纬2947,33至3026,28”之间。东西阔47公里，南北距72公里，幅员面积1583平方公里，辖3个街道、20个镇；截至2022年，潼南区常住人口68.11万人。东邻合川区、铜梁区，南接大足区，西连四川省资阳市安岳县、四川省遂宁市安居区、四川省遂宁市船山区，北与四川省遂宁市蓬溪县、四川省广
2、安市武胜县相邻，与四川省南充市嘉陵区相望。2022年，潼南区地区生产总值558.51亿元，增长3%。重庆市潼南区新胜镇位于潼南的西南面,幅员面积52.4平方公里,东邻卧佛镇、南与大足宝顶相联、西接安岳护龙镇和鼎新乡、北靠塘坝镇，距国道319线9公里,距遂渝高速公路13公里，距区政府所在地31公里，距重庆市区125km,是深丘易旱地区，属典型的农业镇。本工程山洪灾害防洪治理项目位于塘坝河新胜镇。工程位置乡镇道路与高速公路交通相连，路况较好，方便施工机械和材料进场。图6.W工程地理位置示意图6.1.2 主体工程建筑物组成及布置工程治理河道总长为11.02km,工程主要由堤防工程、疏浚工程组成。工程
3、涉及新胜镇钟峰村，综合治理长度为11.02km,上起明镜大桥上游拦河堰，下至新胜镇场镇下游4km处（河道中心桩号为T0+000.00T11+018.15）。工程河段明镜大桥下游段右岸维持现状，工程现状为基岩岸坡与稳定的现状岸坡，同时距离房屋较远，房屋高程满足都10年一遇防洪标准。本工程河段新建堤防段共计Io00.66m,均为未进行防护的天然土质岸坡段和干砌块石堡坎垮塌段。工程区两岸桩号为T1.O+000.00T1.O+957.19、TR0+000.00-TR0+043.47,均采用C20校挡墙+框格生态护坡式堤防，长度总计100O.66m。本工程河段由于位于钟峰村人口密集的居民生活区,现状岸坡

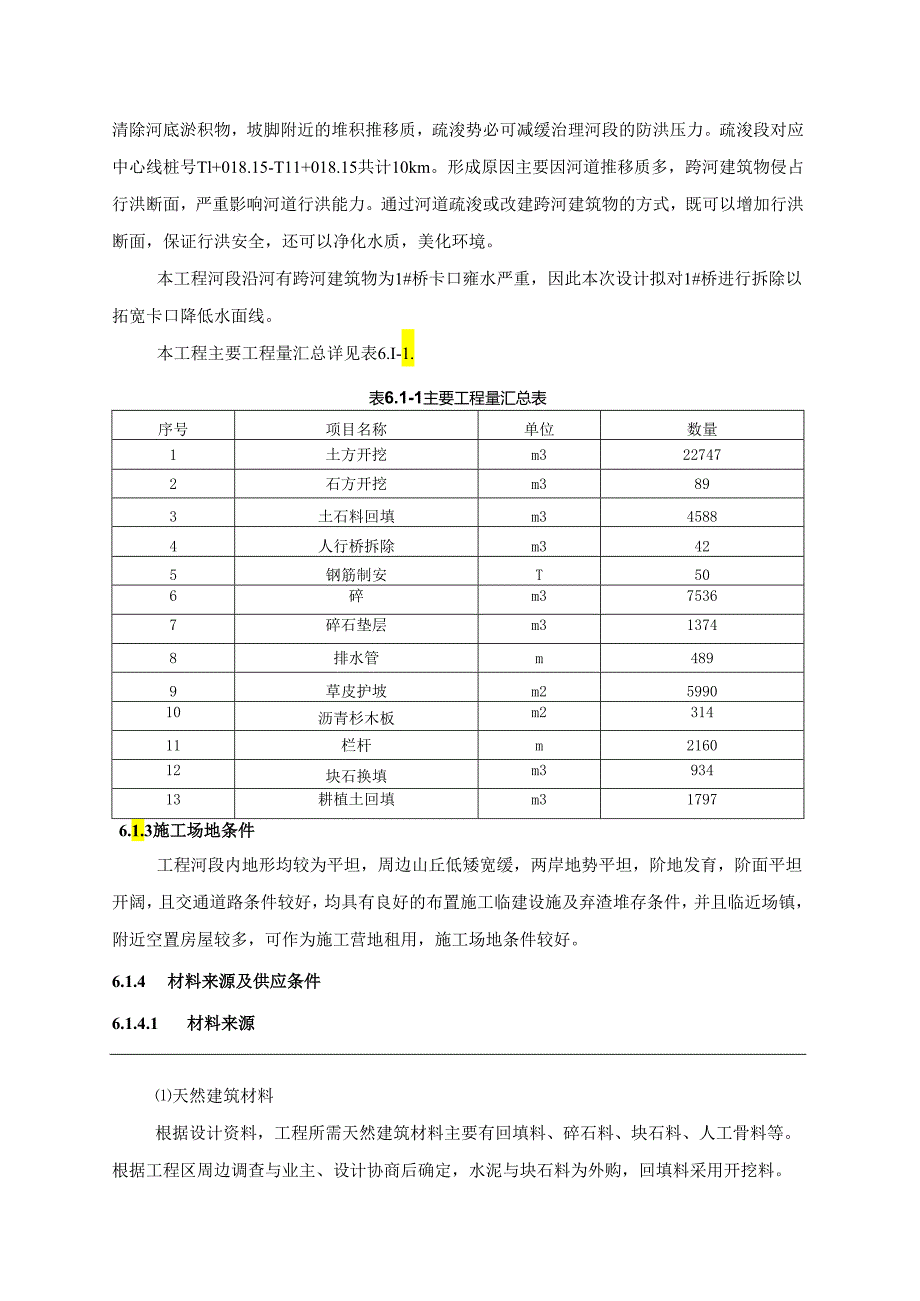

4、大多为粉砂岸坡,稳定性差，局部岸坡失稳后向河道内倾倒，造成工程河段淤积严重，影响河道行洪能力，故本次疏浚主要清除河底淤积物，坡脚附近的堆积推移质，疏浚势必可减缓治理河段的防洪压力。疏浚段对应中心线桩号Tl+018.15-T11+018.15共计10km。形成原因主要因河道推移质多，跨河建筑物侵占行洪断面，严重影响河道行洪能力。通过河道疏浚或改建跨河建筑物的方式，既可以增加行洪断面，保证行洪安全，还可以净化水质，美化环境。本工程河段沿河有跨河建筑物为1#桥卡口雍水严重，因此本次设计拟对1#桥进行拆除以拓宽卡口降低水面线。本工程主要工程量汇总详见表6.I-1.表6.1-1主要工程量汇总表序号项目名
5、称单位数量1土方开挖m3227472石方开挖m3893土石料回填m345884人行桥拆除m3425钢筋制安T506碎m375367碎石垫层m313748排水管m4899草皮护坡m2599010沥青杉木板m231411栏杆m216012块石换填m393413耕植土回填m317976.1.3施工场地条件工程河段内地形均较为平坦，周边山丘低矮宽缓，两岸地势平坦，阶地发育，阶面平坦开阔，且交通道路条件较好，均具有良好的布置施工临建设施及弃渣堆存条件，并且临近场镇，附近空置房屋较多，可作为施工营地租用，施工场地条件较好。6.1.4 材料来源及供应条件6.1.4.1 材料来源天然建筑材料根据设计资料，工程

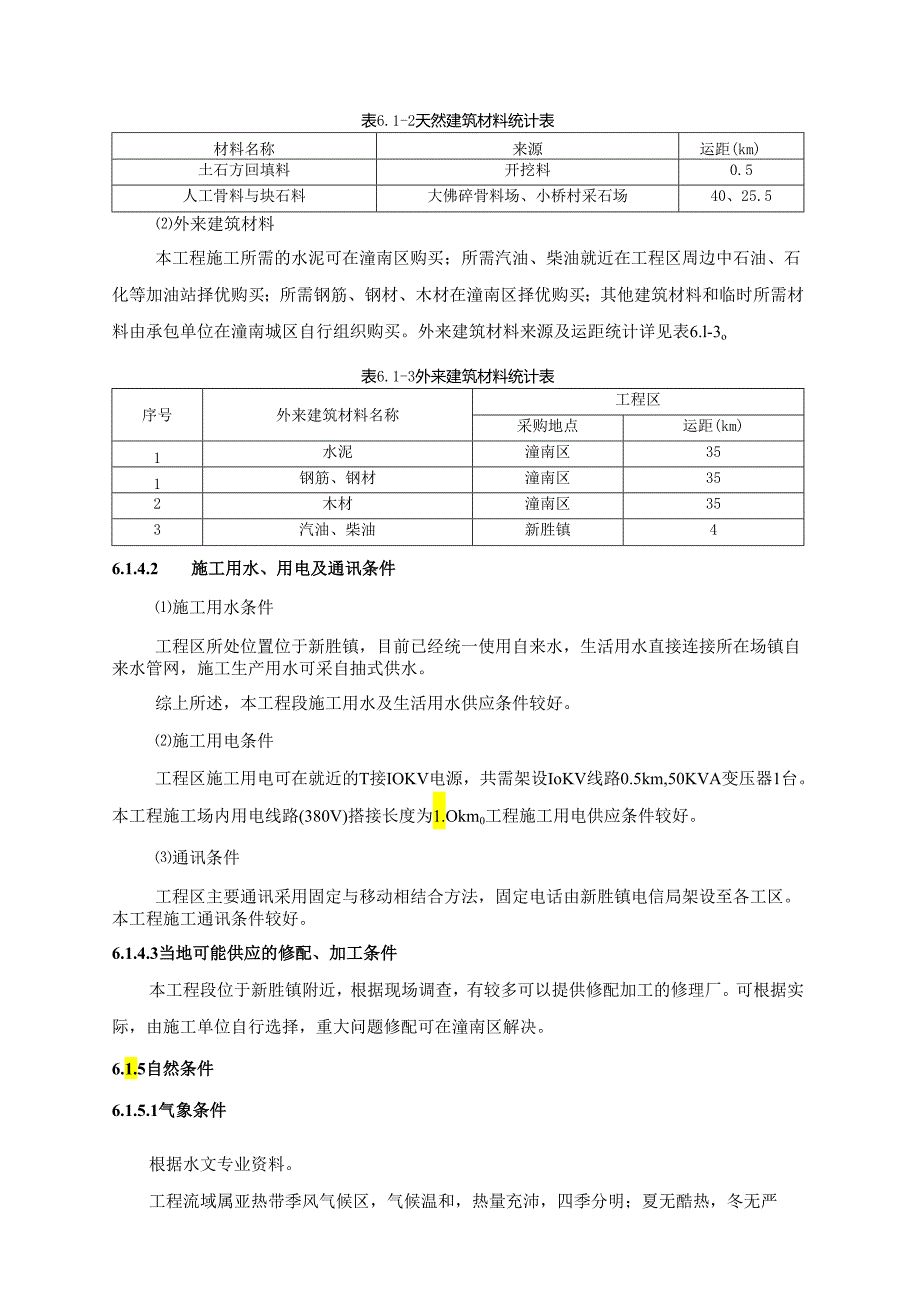

6、所需天然建筑材料主要有回填料、碎石料、块石料、人工骨料等。根据工程区周边调查与业主、设计协商后确定，水泥与块石料为外购，回填料采用开挖料。表6.1-2天然建筑材料统计表材料名称来源运距(km)土石方回填料开挖料0.5人工骨料与块石料大佛碎骨料场、小桥村采石场40、25.5外来建筑材料本工程施工所需的水泥可在潼南区购买；所需汽油、柴油就近在工程区周边中石油、石化等加油站择优购买；所需钢筋、钢材、木材在潼南区择优购买；其他建筑材料和临时所需材料由承包单位在潼南城区自行组织购买。外来建筑材料来源及运距统计详见表6.l-3o表6.1-3外来建筑材料统计表序号外来建筑材料名称工程区采购地点运距(km)1
7、水泥潼南区351钢筋、钢材潼南区352木材潼南区353汽油、柴油新胜镇46.1.4.2 施工用水、用电及通讯条件施工用水条件工程区所处位置位于新胜镇，目前已经统一使用自来水，生活用水直接连接所在场镇自来水管网，施工生产用水可采自抽式供水。综上所述，本工程段施工用水及生活用水供应条件较好。施工用电条件工程区施工用电可在就近的T接IOKV电源，共需架设IoKV线路0.5km,50KVA变压器1台。本工程施工场内用电线路(380V)搭接长度为1.Okm0工程施工用电供应条件较好。通讯条件工程区主要通讯采用固定与移动相结合方法，固定电话由新胜镇电信局架设至各工区。本工程施工通讯条件较好。6.1.4.3
8、当地可能供应的修配、加工条件本工程段位于新胜镇附近，根据现场调查，有较多可以提供修配加工的修理厂。可根据实际，由施工单位自行选择，重大问题修配可在潼南区解决。6.1.5自然条件6.1.5.1气象条件根据水文专业资料。工程流域属亚热带季风气候区，气候温和，热量充沛，四季分明；夏无酷热，冬无严寒，无霜期长。春季气温回升早，夏季降水集中，秋季阴雨绵绵，冬春少雨，夏多伏旱，多年平均气温为17.9。据工程流域邻近的潼南区气象站观测资料统计，潼南区多年平均气温17.9,极端最高温度40.8,极端最低温度-3.8。多年平均水面蒸发量937.30mm。全年无霜期长达335d,最多365d,最少293d,多年平
9、均日照时数1228.4h,日照最多是1978年为1618.5h,最少是1974年，只有1015.7h,多年平均最大风速13.Om/s。年平均降雨量为982.66mm,但年内分布不均，春季（35月）占22.9%,夏季（68月）占46.7%；秋季（911月）占25.2%；冬季（122月）占5.2知汛期（59月）为711.9mm,占71.7%,因而出现暴雨的机率大，暴雨往往伴随着洪涝发生。6.1.5.2水文条件流域概况塘坝河为琼江右岸一级支流，发源于重庆市大足区高坪乡，北偏东流过天宝乡，转北为大足区与四川省安岳县之界河，又北入重庆市潼南区境，过明镜、新胜镇，又东北过塘坝镇，于正林寺溅滩汇入琼江。总流
10、域面积155.9k11）2,河长46.6km,河道平均比降1.92%。，河口流量1.68m7so暴雨洪水特性工程流域位于亚热带季风气候区，气候湿润多雨，常出现大雨或暴雨，暴雨一般发生在610月，大暴雨多发生在69月，一次暴雨过程多为12天，其中大部分雨量集中在24小时以内。该河为山溪性雨洪河流，洪水由暴雨形成，洪水过程陡涨陡落，其过程受暴雨影响。特大洪水与大暴雨发生时间基本一致，多出现在610月，其中6、7两月出现的频率最高，强度最大，年最大洪峰流量多发生在这两个月。工程流域属山区型河流，河床坡度大，汇流迅速，因此洪水具有洪量集中，陡涨陡落的特点。1次洪水过程l3d,涨洪历时26h,主峰过程在
11、13h左右，峰形多为单峰。年最大洪峰流量出现在59月，最早出现于5月中旬，最迟出现于9月中旬。设计洪水设计洪水成果详见表6.l-4o表6.1-4设计洪水成果表位置各频率洪峰流量设计值Qp(m3s)P=2%P=5%P=I0%P=20%P=50%工程区塘坝河37028221715785.6分期洪水分期洪水成果详见表6.l-5o表6.1-5分期洪水成果表位置时段各频率设计流量(11)3s)P=10%P=20%工程区塘坝河11月次年3月6.033.2912月次年1月2.962.1412月次年2月3.262.2912月次年3月4.823.256.1.5.3地质条件勘察区内塘坝河流向由南向北，场地属剥蚀一
12、侵蚀堆积丘陵河谷地貌。工程段地势较开阔，地形起伏不大。河谷呈宽“U”形，河床宽1015m,河谷下切深2.65.6m,河床底部高程258.2260.Om,纵比降小，水流平缓，河水浅,深约0.41.0m。河床两岸为一级阶地，阶地宽50200m,阶面平缓，高程266.4270.2m,与河床高差810.2m阶地以外为丘陵地貌，丘体高度一般小于30m,斜坡陡缓不一。6.2料场的选择与开采6.2.1 工程需要量工程所需天然建筑材料主要有回填料、碎石料、块石料、人工骨料等。根据工程区周边调查与业主、设计协商后确定，人工骨料与块石料为外购，回填料采用开挖料。工程区段需碎约0.75万m块石料约0.93万m碎石料
13、约0.14万m3,土石回填量共约0.46万m3o6.2.2 料场的选择与开采碎骨料、块、碎石场潼南区大佛砂骨料场本工程碎骨料建议外购解决，据调查新胜镇一带工程所用混凝土骨料均购买自潼南区大佛碎骨料场，该料场位于潼南区金佛大桥西侧桥头以北1.2km的涪江边，长年出售各类混凝土骨料，料源为涪江砂砾石，经加工后制成各类混凝土粗细骨料,储量及批准开采储量较大，超过100X10胃，可根据市场需求扩大日产量。据采用该处骨料工程的经验来看，骨料质量较好，无碱活性问题，质量合格，距工程区有二级公路相通，运输条件较好。料场距工程区运距约40kmo潼南区太安镇小桥村采石场工程区及周边基岩为侏罗系上统遂宁组岩层，岩
14、性多为泥质岩类，砂岩少，厚度薄，岩质纯度不高，强度低，且成料性差，不具备开采砂岩条块石的条件。砂岩条块石可在潼南区太安镇小桥村采石场购买。该处采石料场采用机械切割加工不同规格的石料，岩性为侏罗系上统蓬莱镇组巨厚层状长石石英砂岩，岩石物理力学指标为：干密度2.702.76tm饱和抗压强度30.436.5MPa、软化系数为0.740.81,材质较好，强度较高，储量丰富，日产量大于20OnA批准的开采储量约8104m质量和储量能满足规范及设计要求，有二级公路相通,交通运输条件较好。料场距工程区运距约25.5km。回填料本工程河段工程区开挖料主要为粉质粘土和素填土及石渣料，且开挖土石方数量远大于回填料
