《建筑材料检测考试复习资料.docx》由会员分享，可在线阅读，更多相关《建筑材料检测考试复习资料.docx（11页珍藏版）》请在第壹文秘上搜索。
1、建筑材料检测考试复习资料1、水泥：用途及性能分三类：通用水泥、特种水泥通用水泥：硅酸盐水泥P.I、P.11、普通硅酸盐水泥左2、矿渣硅酸盐水泥P.S.A、P.S.B火山灰质硅酸盐水泥EJS粉煤灰硅酸盐水泥P.F和复合硅酸盐水泥P.C检测项目结构：强度、安定性、凝结时间性能指标3项;砌体：强度、安定性2项装修：凝结时间和安定性饰面板(砖)粘贴用水泥还应对其抗压强度2+1进行检测使用要求(1)国家：生产许可证管理；上海：工程材料备案管理(4)2004年1月I日起，本市所有城镇区域内的建设工程禁用袋装水泥(6)不同品种水泥不能混用，同一品种但强度等级不同或出厂日期差距过久的也不能混用。取样批量(1)
2、混凝土结构用：同一生产厂家，同一强度等级，同一品种、同一批号且连续进场袋装不超过200吨、散装不超过500吨为一批,每批抽样不少于1次，满足下列条件之一时，其检验批容量可扩大一倍：获得认证的产品；同一厂家、同一品种、同一规格的水泥连续三次进场均以此检验合格(2)砌体工程用：同一生产厂家，同一批号为一批,每批进行抽样(3)装饰装修用：同生产厂家，同一品种，同强度等级至少抽取组样品，合同另有约定按合同执行(4)对水泥质量有怀疑或水泥出厂超过3个月(快硬硅酸盐水泥超过1个月)时，应进行复验取样数量：20处、至少12kg；袋装：取样管；散装：槽形管2、砂：品种：天然砂、人工砂、混合砂(粗砂、中砂、细砂
3、、特细砂)公称粒径小于5.0OnInl的岩石颗粒检测项目：混凝土砂浆用砂：颗粒级配、含泥量、泥块含量人工砂及混合砂：还应检验石粉含量长期处于潮湿环境的重要混凝土结构用砂：碱活性检验海砂或有氯离子污染的砂：还应检验其氯离子含量海砂：还应检验贝壳含量使用要求：(1)工程材料备案管理（3）本市禁用特细砂；预拌商品混凝土、外墙粉刷砂浆、楼地面中细石混凝土和水泥砂浆面层禁止使用细砂（4）砌体砌筑砂浆和预制构件宜采用中砂，情况特殊使用细砂的，用前须进行配合比等试验，保证其强度、和易性等。取样批量：大型40（3或600吨，小型200m3或300吨，同产地同规格分批验收试样数量：砂常规项目检测至少20kg取样
4、方法：各部位抽取大致相等的砂8份，组成一组样品；样品应妥善包装，避免细料散失，防止污染，并附样品卡片，标明样品编号、取样时间、代表数量、产地、样品量，要求检验项目及取样方式等除筛分析外，当其余检测项目存在不合格项时，应加倍进行复检3、石子：由天然岩石或卵石经破碎、筛分而得的，公称粒径大于5.OOmm的岩石颗粒。检测项目：颗粒级配、含泥量、泥块含量、针片状颗粒含量，长期处于潮湿环境的重要混凝土结构用石，应进行碱活性检验。使用要求：工程材料备案管理取样批量：大型40（3或600吨，小型20（3或300吨，同产地同规格分批验收试样数量：石常规项目检测至少80kg取样方法：各部位抽取大致相等的石16份
5、组成一组样品4、混凝土：组成材料（混凝土是由胶凝材料、水、粗细骨料，按适当比例配合，必要时掺入一定数量的外加剂和矿物掺合料，经均匀搅拌、密实成型和养护硬化而成的人造石材）检测项目（立方体抗压强度、抗折强度、抗渗、坍落度及坍落扩展度值4项）检测方法宜采用同条件养护试件方法，可取按日平均温度逐日累计达到600C-d时所对应的龄期，及以下龄期不计入；等效养护龄期不应小于14d使用要求：工程材料备案管理预拌混凝土必须向用户提交文件：质量证明书、混凝土配合比报告、水泥出厂合格证、检验报告取样要求：结构：标养试件：连续浇筑超100OnI3时每20011f取样不得少于一次，每楼层同一配合比不得少于1次，每次
6、取样应至少留置组（一组为3个立方体试件）。结构：同条件养护试件：结构构件或结构部位，应由施工、监理等各方共同选定；养护试件应留置在靠近相应结构构件的适当位置，并采取相同养护方式，每连续两层楼取样不应少于1组；每2000m3取样不得少于1组人防：每100nl3至少1组；抗渗：结构：连续浇筑每50（3留1组（一组6个），且每项工程不少于2组。预拌：每100m3不少于1组，每班，一次浇筑超100Om3每20011?不少于1组。混凝土试样采取及坍落度试验应在混凝土运送到交货地点时开始算起20min内完成,强度试件的制作应在40min内完成。混凝土试样应在卸料过程中卸料量的1/4至3/4之间采取。坍落度

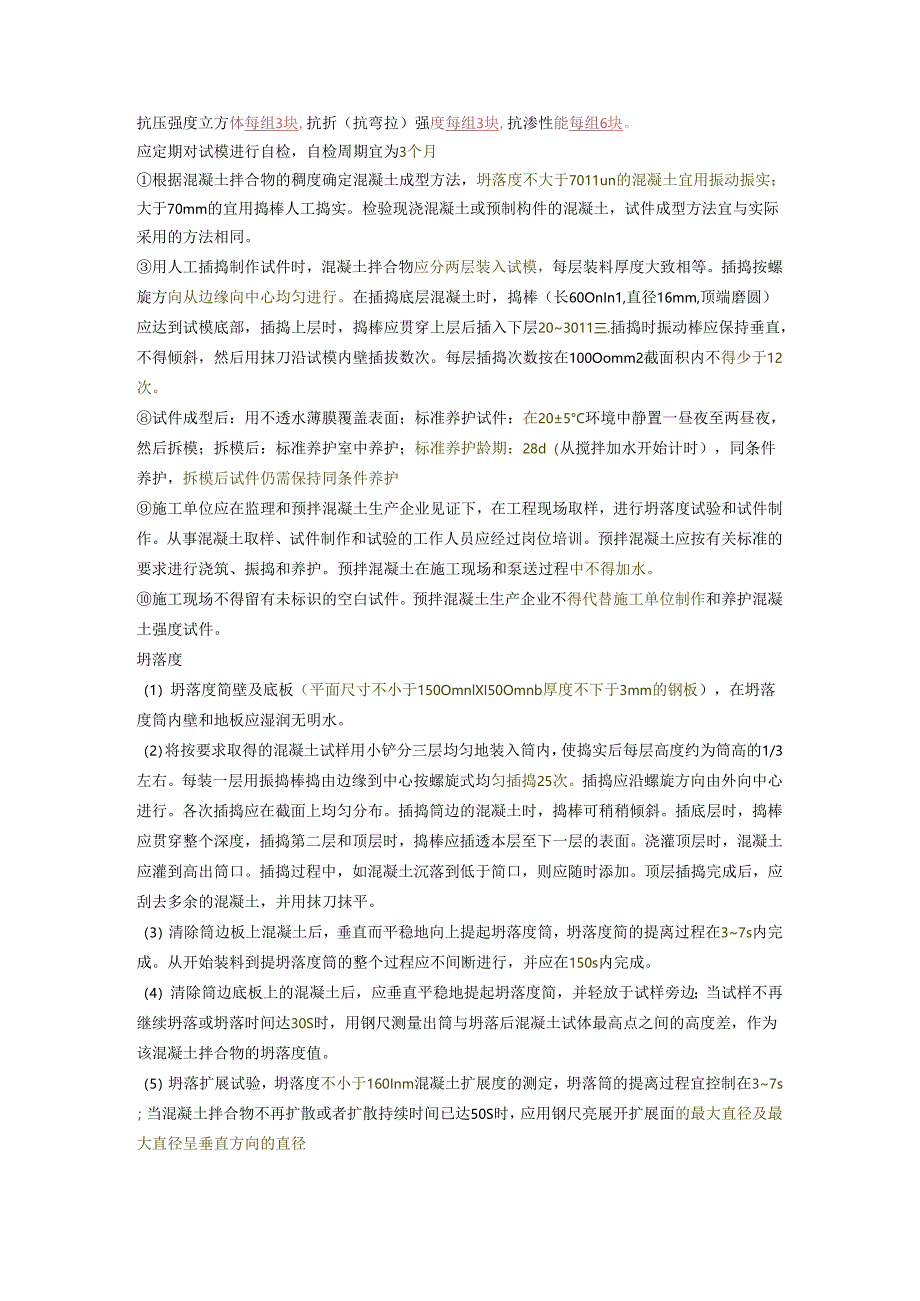

7、数量和结构混凝土强度数量相同试件尺寸：抗压强度立方体每组3块,抗折（抗弯拉）强度每组3块,抗渗性能每组6块。应定期对试模进行自检，自检周期宜为3个月根据混凝土拌合物的稠度确定混凝土成型方法，坍落度不大于7011un的混凝土宜用振动振实；大于70mm的宜用捣棒人工捣实。检验现浇混凝土或预制构件的混凝土，试件成型方法宜与实际采用的方法相同。用人工插捣制作试件时，混凝土拌合物应分两层装入试模，每层装料厚度大致相等。插捣按螺旋方向从边缘向中心均匀进行。在插捣底层混凝土时，捣棒（长60OnIn1,直径16mm,顶端磨圆）应达到试模底部，插捣上层时，捣棒应贯穿上层后插入下层203011三.插捣时振动棒应保
8、持垂直，不得倾斜，然后用抹刀沿试模内壁插拔数次。每层插捣次数按在100Oomm2截面积内不得少于12次。试件成型后：用不透水薄膜覆盖表面；标准养护试件：在205C环境中静置一昼夜至两昼夜，然后拆模；拆模后：标准养护室中养护；标准养护龄期：28d（从搅拌加水开始计时），同条件养护，拆模后试件仍需保持同条件养护施工单位应在监理和预拌混凝土生产企业见证下，在工程现场取样，进行坍落度试验和试件制作。从事混凝土取样、试件制作和试验的工作人员应经过岗位培训。预拌混凝土应按有关标准的要求进行浇筑、振捣和养护。预拌混凝土在施工现场和泵送过程中不得加水。施工现场不得留有未标识的空白试件。预拌混凝土生产企业不得代
9、替施工单位制作和养护混凝土强度试件。坍落度（1）坍落度简壁及底板（平面尺寸不小于150OmnlXI50Omnb厚度不下于3mm的钢板），在坍落度筒内壁和地板应湿润无明水。（2）将按要求取得的混凝土试样用小铲分三层均匀地装入筒内，使捣实后每层高度约为筒高的1/3左右。每装一层用振捣棒捣由边缘到中心按螺旋式均匀插捣25次。插捣应沿螺旋方向由外向中心进行。各次插捣应在截面上均匀分布。插捣筒边的混凝土时，捣棒可稍稍倾斜。插底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面。浇灌顶层时，混凝土应灌到高出筒口。插捣过程中，如混凝土沉落到低于简口，则应随时添加。顶层插捣完成后，应刮
10、去多余的混凝土，并用抹刀抹平。（3）清除筒边板上混凝土后，垂直而平稳地向上提起坍落度筒，坍落度简的提离过程在37s内完成。从开始装料到提坍落度筒的整个过程应不间断进行，并应在150s内完成。（4）清除筒边底板上的混凝土后，应垂直平稳地提起坍落度简，并轻放于试样旁边；当试样不再继续坍落或坍落时间达30S时，用钢尺测量出筒与坍落后混凝土试体最高点之间的高度差，作为该混凝土拌合物的坍落度值。（5）坍落扩展试验，坍落度不小于160Inm混凝土扩展度的测定，坍落筒的提离过程宜控制在37s；当混凝土拌合物不再扩散或者扩散持续时间已达50S时，应用钢尺亮展开扩展面的最大直径及最大直径呈垂直方向的直径（6）当
11、两直径只差小于50m11时，应取其算数平均值作为扩展试验结果；当两直径只差不小于50mm时，应重新取样另行测定（7）混凝土拌合物坍落度和扩展度值以皿_为单位，测量精确至Imn1，结果表达修约至5mm。养护：混凝土标准养护室温度为202C,相对湿度为95%以上,标准养护室内的试件应放在支架上，彼此间隔10-20mm,试件表面应保持潮湿，并不得被水直接冲淋。混凝土试件也可在温度为202C的不流动Ca（OH）2饱和溶液中养护。标准养护龄期为28d（从搅拌加水开始计时）O技术要求：划入同一检验批混凝土，其施工持续时间不宜超过3个月混凝土强度评定方法：同一品种、同一等级、相同龄期、配合比基本相同可组成一
12、个验收批，当一个检验批的样本容量为连续的3组试件：标准差已知的统计方法；当样品容量不少于10组时：标准差未知的统计方法；当样品容量小于10组时：非统计方法评定混凝土强度不合格处理：回弹、超声回弹、取芯法当施工中或验收时出现混凝土强度试块缺乏代表性或试块数量不足、对混凝土强度试块的试验结果有怀疑或有争议、混凝土强度试块的检测结构不能满足设计要求;且同一验收批混凝土强度评定不合格的，可采用非破损或局部破损的检测方法，对检测结果有争议时，宜采用钻芯法复核评定。5、砂浆：品种:（砌筑、抹灰、防水、特种）。检测项目：砌筑：保水性、抗压强度、抹灰：保水性、抗压强度、拉伸粘结强度、防水:保水性、抗压强度、拉
13、伸粘结强度、抗渗压力；根据拌和方式的不同，建筑砂浆分为现场配置砂浆和预拌砂浆，预拌砂浆支专业生产的湿拌砂浆或干湿砂浆取样批量（预拌砂浆）：（1）同品种、同强度等级预拌砌筑砂浆：湿拌砌筑砂浆50相为一个检验批，干混砌筑砂浆100t为一个检验批，不足一个检验批数量时以一个检验批计。每检验批至少留置组抗压强度试块。砌筑砂浆取样：干混砌筑砂浆：搅拌机出料口；湿拌砌筑砂浆：运输车出料口或储存容器随机取样。（2）相同材料、工艺和施工条件的室外抹灰工程：每100O肝为一个检验批，不足100onr的，也应划分为一个检验批。相同材料、工艺和施工条件的室内抹灰工程：每50个自然间（大面积房间和走廊按抹灰面积30行
14、为一间）划分为一个检验批，不足50间的，也应划分为一个检验批。抹灰砂浆抗压强度验收时，同一验收批砂浆试块不应少于3组。（3）室外（外墙或顶棚）预拌抹灰砂浆层应在28d龄期时，进行现场实体拉伸粘结强度检验。相同材料、工艺和施工条件的室外抹灰工程：每500Onf应至少取一组试块，不足500011r时，也应取一组。（4）砂浆稠度指砂浆在自重或外力作用下流动的性能，用砂浆稠度仪测定，以沉入度（mm）表示，沉入度越大，流动性越好（5）相同材料、相同施工工艺的涂抹预拌界面砂浆工程：每500Onr应至少取组试件做实体拉伸粘结强度；不足5000时，也应取一组。砂浆强度试件的制作：在砂浆搅拌机出料口随机取样制作
15、砂浆试块（同盘砂浆只应制作一组试块），采用70.7mmX70.7mmX70.7mm立方体试件，每组3个。试模为立方体带底拭模。试件制作时采用黄油等密封材料涂抹试模外接缝，试模内应涂刷薄层机油或脱模剂，应将拌制好的砂浆一次性装满试模，成型方法按稠度确定。稠度50mm:人工振捣成型；稠度不大于50mm：振动台振实成型。人工振捣：由边缘向中心按螺旋方式插捣25次，用手将试模一边抬高5mmT0n三各震动5次，砂浆应高出试模顶面6mm-8mm机械振动：振动5TOS或持续到表面出奖为止，不得过振。试件制作后应在温度为20土5的环境下静置242h,对试件进行编号、拆模。当气温较低时或者凝结时间大于24h的砂浆，可适当延长时间，但不应超过2d,试件拆模后立即进行标准养护（工地无条件的可送至试验室）现场养护：水泥混合砂浆为温度203；相对湿度60%80%。水泥砂浆、商品砂浆和微沫砂浆应为温度202C,相对湿度90%以上。养护期间，试件彼此间隔不小于10mm。强度等级：砂浆硬化后应具有足够的强度，强度的大小用强度等级表示，划分为M30、M25、M20、MI5、Ml0、亿5、M5等级。砂浆强度以标准养护，龄期为28d的试块抗压试验结果为准，砂浆强度等级必须符合设计要求。砂浆面层的强度等级不应小于MI5。使用要求：（3）上海地区规定自2008年2月1日起
