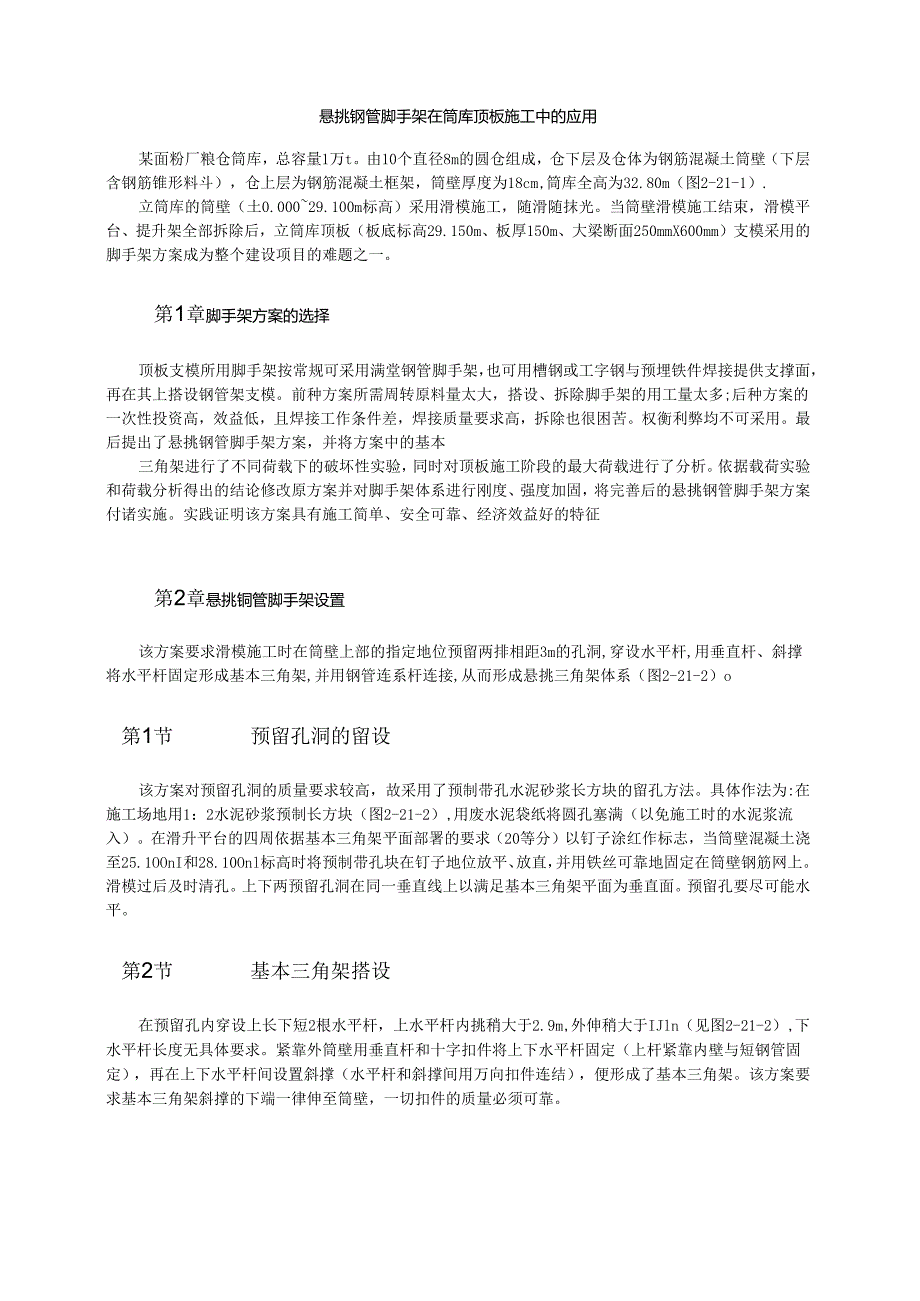

1、悬挑钢管脚手架在筒库顶板施工中的应用某面粉厂粮仓筒库，总容量1万t。由10个直径8m的圆仓组成，仓下层及仓体为钢筋混凝土筒壁（下层含钢筋锥形料斗），仓上层为钢筋混凝土框架，筒壁厚度为18cm,筒库全高为32.80m（图2-21-1）.立筒库的筒壁（土0.00029.100m标高）采用滑模施工，随滑随抹光。当筒壁滑模施工结束，滑模平台、提升架全部拆除后，立筒库顶板（板底标高29.150m、板厚150m、大梁断面250mmX600mm）支模采用的脚手架方案成为整个建设项目的难题之一。第1章脚手架方案的选择顶板支模所用脚手架按常规可采用满堂钢管脚手架，也可用槽钢或工字钢与预埋铁件焊接提供支撑面，再在
2、其上搭设钢管架支模。前种方案所需周转原料量太大，搭设、拆除脚手架的用工量太多;后种方案的一次性投资高，效益低，且焊接工作条件差，焊接质量要求高，拆除也很困苦。权衡利弊均不可采用。最后提出了悬挑钢管脚手架方案，并将方案中的基本三角架进行了不同荷载下的破坏性实验，同时对顶板施工阶段的最大荷载进行了分析。依据载荷实验和荷载分析得出的结论修改原方案并对脚手架体系进行刚度、强度加固，将完善后的悬挑钢管脚手架方案付诸实施。实践证明该方案具有施工简单、安全可靠、经济效益好的特征第2章悬挑铜管脚手架设置该方案要求滑模施工时在筒壁上部的指定地位预留两排相距3m的孔洞,穿设水平杆,用垂直杆、斜撑将水平杆固定形成基
3、本三角架,并用钢管连系杆连接,从而形成悬挑三角架体系（图2-21-2）o第1节预留孔洞的留设该方案对预留孔洞的质量要求较高，故采用了预制带孔水泥砂浆长方块的留孔方法。具体作法为:在施工场地用1：2水泥砂浆预制长方块（图2-21-2）,用废水泥袋纸将圆孔塞满（以免施工时的水泥浆流入）。在滑升平台的四周依据基本三角架平面部署的要求（20等分）以钉子涂红作标志，当筒壁混凝土浇至25.1OOnI和28.10Onl标高时将预制带孔块在钉子地位放平、放直，并用铁丝可靠地固定在筒壁钢筋网上。滑模过后及时清孔。上下两预留孔洞在同一垂直线上以满足基本三角架平面为垂直面。预留孔要尽可能水平。第2节基本三角架搭设在
4、预留孔内穿设上长下短2根水平杆，上水平杆内挑稍大于2.9m,外伸稍大于IJln（见图2-21-2）,下水平杆长度无具体要求。紧靠外筒壁用垂直杆和十字扣件将上下水平杆固定（上杆紧靠内壁与短钢管固定），再在上下水平杆间设置斜撑（水平杆和斜撑间用万向扣件连结），便形成了基本三角架。该方案要求基本三角架斜撑的下端一律伸至筒壁，一切扣件的质量必须可靠。第3节基本三角架的平面部署图每个筒仓内等分20根基本三角架，以筒心为中心呈放射性部署（见图2-21-3）。为保证基本三角架的整体性,在上水平杆设置3道连系杆,其中筒仓中心附近1道,连系杆设置成正方形，以便同下面操作平台垂直连接。第4节操作平台的铺设操作平台
5、由4棍桁架加钢管连系杆构成（图2-21-4）,安装在滑模吊架上，随滑模提升而上升,当升至安放部位（24.900标高）时将平台吊筋与筒壁上预埋件焊牢成为悬空平台。它的作用一是为搭设仓内脚手架提供工作面，二是可作为仓内安全防护设施。为提高脚手架的安全系数，同时解决三角架端部、体系中部刚度差的问题，对体系进行了刚度、强度加固。具体作法是:将操作平台中部用4根钢丝绳拉起，其托力由立杆传至脚手架体系中部，体系中部的刚度、强度将由钢丝绳的花篮螺丝来调节控制。第3章搭设方法旋转花篮螺丝将操作平台稍微拉起，钢丝绳呈稍松弛状;在操作平台中心搭设1.5mX1.5m井架,然后借助井架穿水平杆、扎斜撑直至筒内搭设全部
6、结束，搭设顺序（图2-21-5）。筒外三角架的搭设有很大不便，其最大困苦是拧下排短管处的两个扣件。为此我们自制了爬梯，爬梯每移动一次可完成两榻外部架的搭设。外脚手架边搭设边铺设脚手板、张挂安全网o该筒库顶板搭设脚手架共占用钢管253时间为55d,与其余方案相比较，发生的综合经济效益超越6万元。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作

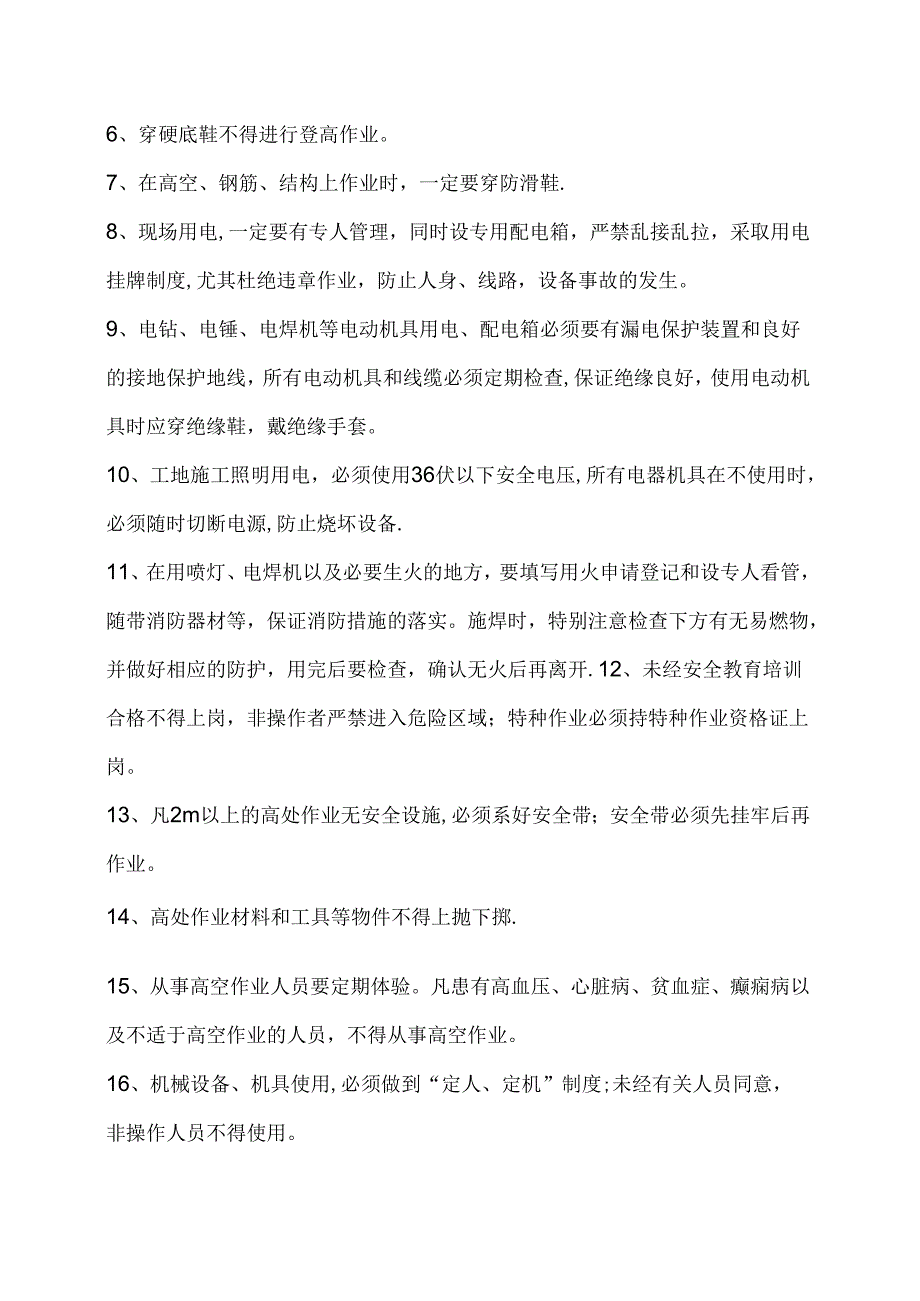

7、业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时
8、，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“
9、定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。
10、认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IOkV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
