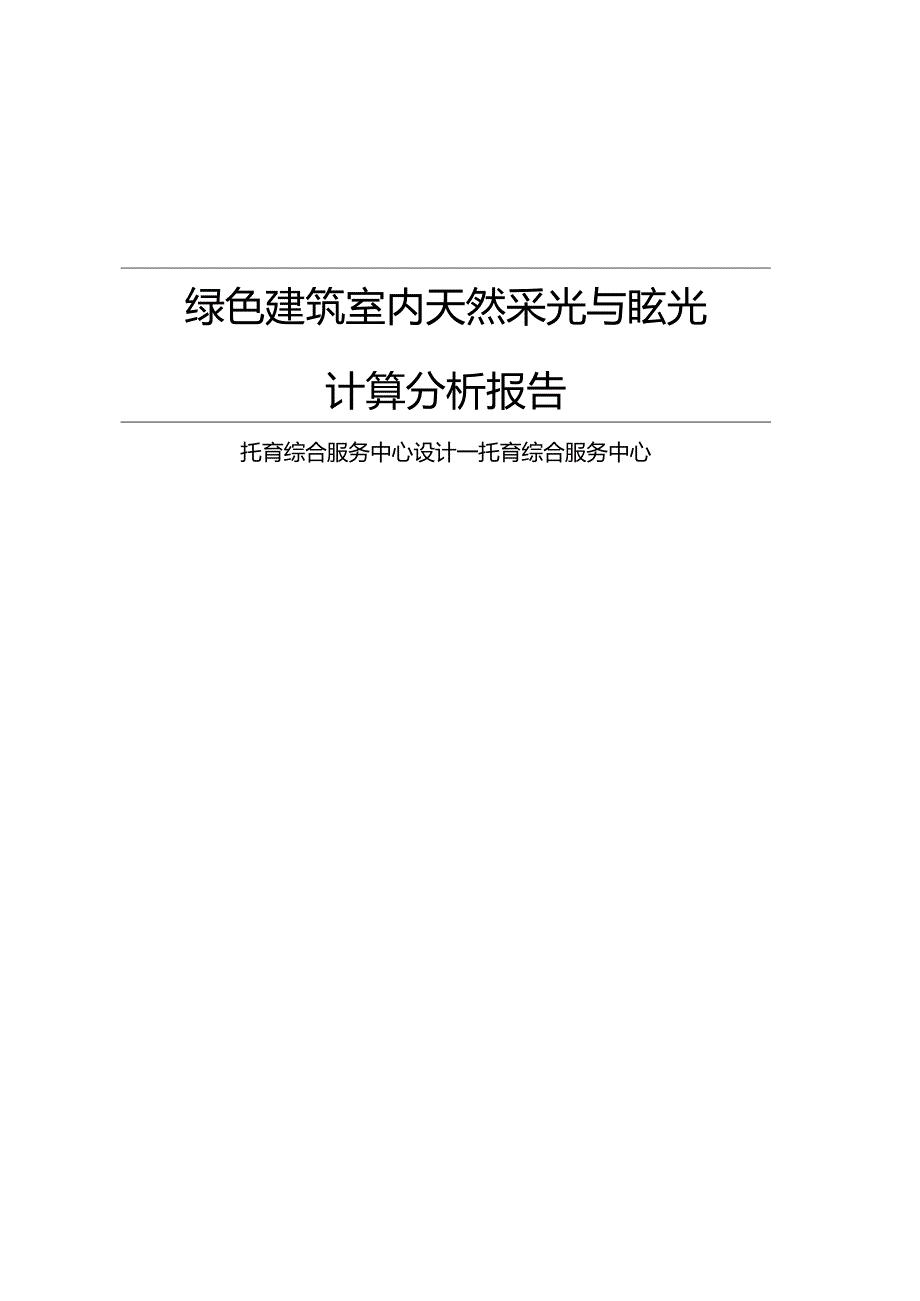

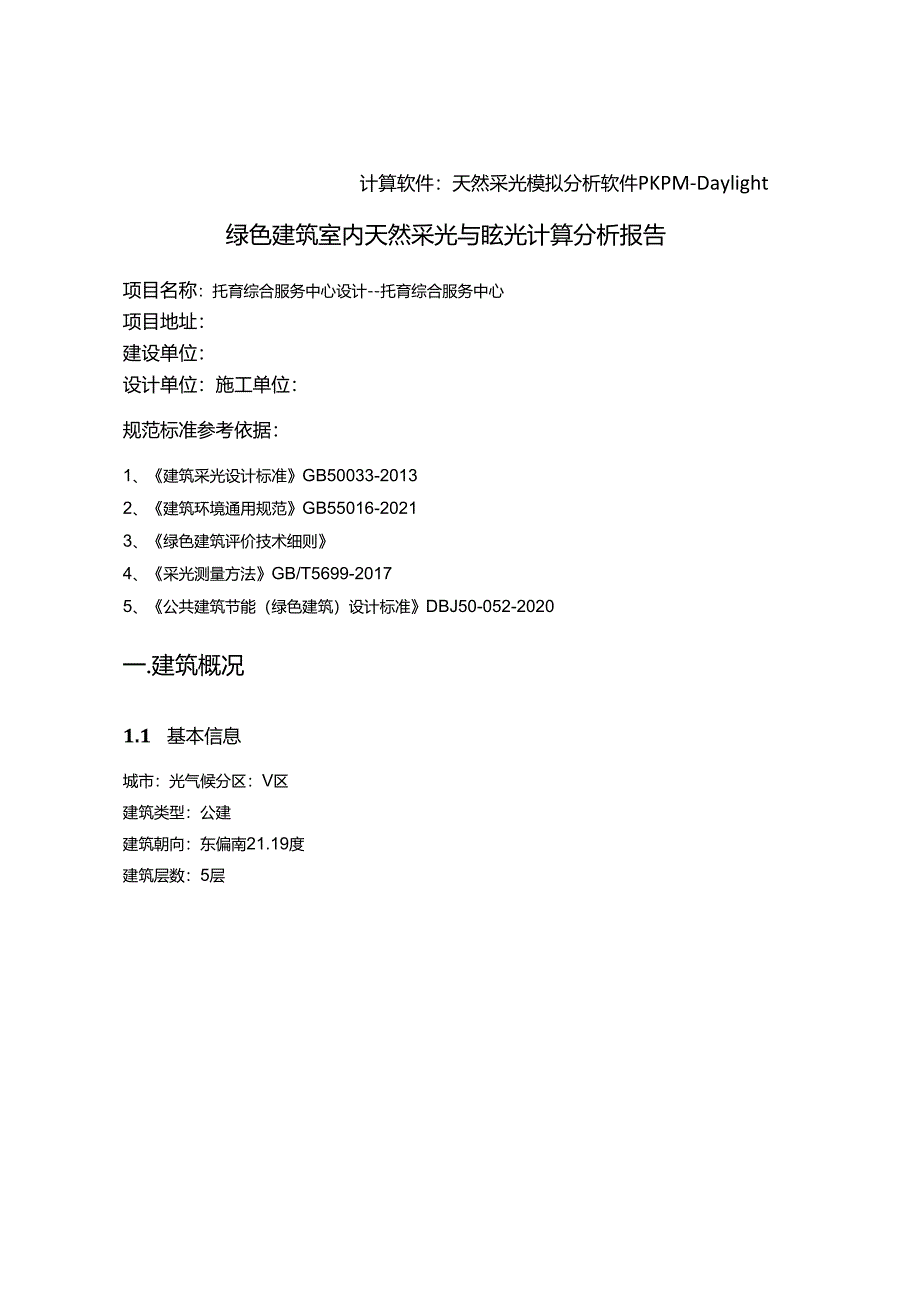

1、绿色建筑室内天然采光与眩光计算分析报告托育综合服务中心设计一托育综合服务中心计算软件：天然采光模拟分析软件PKPM-Daylight绿色建筑室内天然采光与眩光计算分析报告项目名称：托育综合服务中心设计-托育综合服务中心项目地址：建设单位：设计单位：施工单位：规范标准参考依据：1、建筑采光设计标准GB50033-20132、建筑环境通用规范GB55016-20213、绿色建筑评价技术细则4、采光测量方法GB/T5699-20175、公共建筑节能（绿色建筑）设计标准DBJ50-052-2020一.建筑概况1.1 基本信息城市：光气候分区：V区建筑类型：公建建筑朝向：东偏南21.19度建筑层数：5层
2、建筑物高度：20.40m1.2 建筑轴测图图1建筑模型图二.指标要求2.1 光气候系数本项目属于V级光气候区光气候系数K值为1.20室外天然光设计照度值ES为12000lx.表1光气彳展系数K值光气候区IIIIIIIVV(本区)K值0.850.901.001.101.20室外天然光设计照度值Es(Ix)18()(X)165(X)15(X)()135(X)12(XX)2.2 评价要求建筑环境通用规范GB55016-2021中对公共建筑天然采光的要求,具体到本建筑的采光系数要求如下：表2采光等级与采光标准值采光等级侧面采光顶部采光采光系数标准值(%)室内天然光照度(Ix)采光系数标准值()室内天然
3、光照度(Ix)I575057501146003450III34502300IV23001150V11500.5753.2.3对天然采光需求较高的场所,应符合下列规定：1卧室、起居室和一般病房的采光等级不应低于IV级的要求;2普通教室的采光等级不应低于m级的要求；3普通教室侧面采光的采光均匀度不应低于0.5。3.2.4长时间工作或学习的场所室内各表面的反射比应符合表下表规定：表3反射比表面名称反射比顶棚0.60.9墙面0.30.8地面0.1-0.5三、模拟概述依据建筑采光设计标准GB50033-2013规定，采光系数是基于全阻天模型计算而得到的，全阴天即天空全部被云层遮蔽的天气，此时室外天然光均
4、为天空扩散光，其天空亮度分布相对稳定，天顶亮度为地平线附近亮度的三倍。3.1 原理概要建筑室内参考平面上某一点的采光系数，可按下式计算：C=(EnEw)X100%式中：En在全阴天空漫射光照射下，室内给定平面上的某一点由天空漫射光所产生的照度(Ix)；Ew在全阴天空漫射光照射下，与室内某一点照度同一时间、同一地点，在室外无遮挡水平面上由天空漫射光所产生的室外照度(lx)。3.2 分析软件本绿色建筑天然采光模拟分析软件PKPM-DayIight由北京构力科技有限公司(PKPM)自主研发,软件的操作环境为Win7WinlO系统，并可在BlMBaSe平台、AUtoCAD平台、中望CAD、浩辰CAD上
5、运行。该软件配套国家及地方绿色建筑评价标准、建筑环境通用规范GB55016-2021,自动生成可溯源的天然采光模拟计算报告书，帮助用户快速完成我国建筑领域的室内光环境设计评价工作。该软件获住建部建设行业科技成果评估、国家建筑工程质量监督检验中心双重认证；典型案例的软件计算值与实际工程测量值误差在7%以内。对于采光系数的计算，本软件提供多种计算方法：方法1:逐点照度模拟计算法。即对民用建筑模型每个房间的距地面0.75米(工业建筑取1米，公用场所取地面)高度处的水平面按一定精度划分为多个网格，设置室内材质、外部遮挡建筑物等影响采光的基本条件参数，通过调用国际权威的RadianCe计算内核，利用蒙特
6、卡洛算法优化的反向光线追踪算法，对每一个网格进行迭代照度计算。算出的室内照度值En与室外照度EW的比值百分比即为该点的采光系数计算值。方法2:采用国家标准建筑采光设计标准GB50033-2013中提供的计算公式，设置建筑几何形体、室内材质等影响采光的基本条件参数，按照全阴天模型计算每个房间的照度值，算出的室内照度值En与室外照度EW的比值百分比即为采光系数计算值。3.3 参数设置材料的材质、颜色、表面状况决定光的吸收、反射与投射性能，对建筑采光影响较大，模拟分析时需根据实际材料性状对参数进行选值。本报告参考建筑采光设计标准GB50033-2013的表5。4及附录D和全国民用建筑工程设计技术措施
7、节能专篇-建筑中表6.3.1对各种不同材料构造的光学性能参数提供的参考指导值进行赋值计算分析，本项目玻璃及内饰面材料光学性能参数取值具体如下表所ZJO表4材料光学性能参数构造部位材料内饰面反射比可见光透射比墙面1绿建新国标推荐值：墙面0.60顶棚1绿建新国标推荐值：顶棚0.75地板1绿建新国标推荐值：地板0.30外窗16高透光单银1.oW-E+12Ar+6透明（全自动化封装暖边条）0.68内窗16透明+12空气+6透明0.81天窗16低透光单银1.oW-E+12A+6透明0.57四、模拟分析4.1 模拟条件C正天空模型（采光系数及照度计算）：全阴天C正天空模型（眩光计算）：全阴天模拟依据：建筑
8、采光设计标准GB50033-2013建的ft三用规范GB55016-2021模拟空间网格间距：0.50（米）本项目划分网格数：16756（个）地面材质反射系数：0.30光线反射次数：5模拟范围:标准层1（A-1.OlF）、标准层2（A-1.02F）、标准层3（A-1.O3F）、标准层4（A-1.04FX标准层5（A-1.05F）4.2 模拟结果4.2.1 采光系数统计本项目无建筑环境通用规范GB55016-2021有建筑采光要求的卧室、起居室（厅）、普通教室和一般病房。4.2.2 普通教室采光均匀度达标情况汇总本项目无普通教室。4.2.3 内表面可见光反射比表5内表面可见光反射比构造部位材料内
9、饰面反射比范围顶棚1绿建新国标推荐值：顶棚0.750.60.9墙面1绿建新国标推荐值：墙面0.6003-0.8地板1绿建新国标推荐值：地板0.300.10.5长时间工作或学习的场所内表面可见光反射比满足建筑环境通用规范GB55016-2021的要求。五.结论通过对本项目进行天然采光计算分析，针对建筑环境通用规范GB55016-2021.公共建筑节能（绿色建筑）设计标准DBJ50052-2020的达标情况如下：表7规范指标条目达标情况条文标准要求本项目实际情况是否达标3.2.3对天然来光需求较高的场所,应符合下列规定：1、卧室、起居室和一般病房的采光等级不应低于IV级的要求；2、普通教室的采光等
10、级不应低于HI级的要求；本项目无卧室、起居室（厅）、普通教室和一般病房。不判断3、普通教室侧面采光的采光均匀度不应低于0.5。本项目无普通教室。不判断3.2.4长时间工作或学习的场所室内各表面的反射比应符合：顶棚反射比0.60.9,墙面反射比0.30.8,地面反射比（）.1（）.5本项目长时间工作或学习的场所内表面可见光反射比满足本条文限值要求。达标综上所述，本项目不判断建筑环境通用规范GB55016-2021对建筑天然采光的要求。公共建筑主要功能房间面积为2083.03m采光系数达标房间面积为1919.53m1采光系数达标房间面积占比为92.15%,满足公共建筑节能（绿色建筑）设计标准DBJ
11、50-052-2020第4312条要求。附表A采光模拟详细计算结果层数户型房间类型房间名称房间面积采光等级采光类型采光系数最大值C(%)采光系数最小值C(%)采光系数标准值C(%).限值C(%)采光系数达标面积达标面积比例A-1.OIF分户区.CA012专用教室活动室RM0100158.53m侧面采光11.30.25.63.658.53100.0%专用教室房间RMO102058.53UI侧面采光12.60.25.93.658.53100.0%分户区_CA01003音乐教室音乐教室RM0101048.40III侧面采光16.80.26.13.648.40l.0%专用教室活动室RM0101264.
12、98III侧面采光13.00.03.63.661.9395.3%专用教室活动室RM0101364.26m侧面采光11.90.23.43.655.8887.0%办公室值班室RM010146.26III侧面采光3.60.01.63.60.000.0%诊室康复保健RM010157.48III侧面采光14.44.18.03.67.48l.0%办公室房间RMO10229.77III-18.10.411.43.69.77100.0%诊室房间RMO10236.56m侧面采光12.10.54.03.66.56100.0%办公室房间RMO102734.63III侧面采光11.60.11.53.69.5927.7
13、%A-U)2F分户区_CA02001专用教室托大班RM0201377.38III侧面采光13.70.02.53.643.1555.8%专用教室活动室RM020I095.62III侧面采光12.70.24.23.695.62100.0%专用教室托大班RM0201283.22III侧面采光13.60.03.33.668.5182.3%专用教室托大班98.91m侧面采光13.40.03.53.688.3689.3%RM02011分户区.CA02002专用教室活动室RM0200158.92m侧面采光14.22.56.03.658.92100.0%专用教室房间RM0201658.91III侧面采光14.20.46.33.658.91100.0%A-1.03F分户区-CAO3OO2专用教室活动室RM0300158.91III侧面采光14.20.26.43.658.91l.0%专用教室房间RM0301758.93m侧面采光14.20.46.13.658
