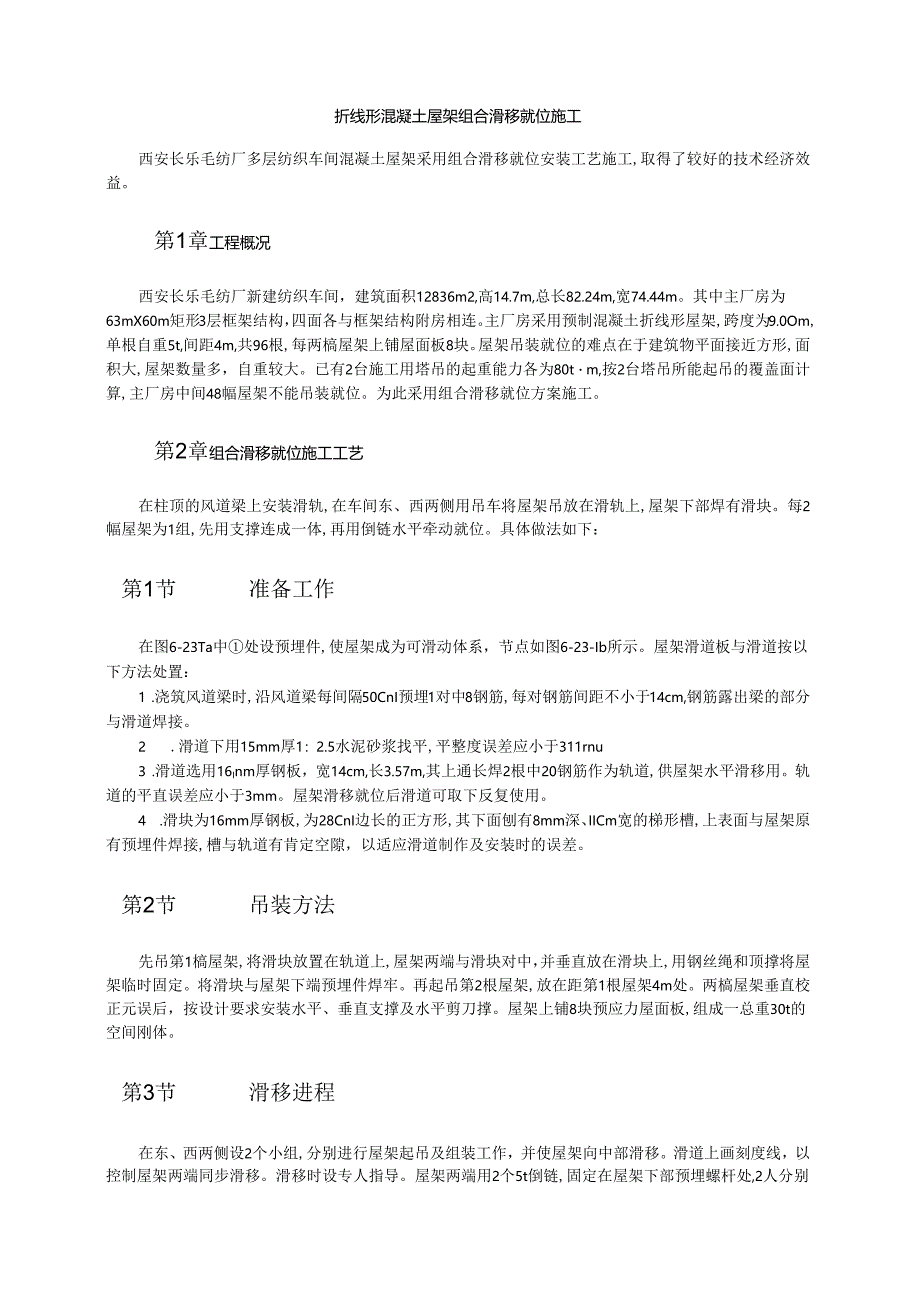

1、折线形混凝土屋架组合滑移就位施工西安长乐毛纺厂多层纺织车间混凝土屋架采用组合滑移就位安装工艺施工,取得了较好的技术经济效益。第1章工程概况西安长乐毛纺厂新建纺织车间，建筑面积12836m2,高14.7m,总长82.24m,宽74.44m。其中主厂房为63mX60m矩形3层框架结构，四面各与框架结构附房相连。主厂房采用预制混凝土折线形屋架,跨度为9.0Om,单根自重5t,间距4m,共96根,每两槁屋架上铺屋面板8块。屋架吊装就位的难点在于建筑物平面接近方形,面积大,屋架数量多，自重较大。已有2台施工用塔吊的起重能力各为80tm,按2台塔吊所能起吊的覆盖面计算,主厂房中间48幅屋架不能吊装就位。为
2、此采用组合滑移就位方案施工。第2章组合滑移就位施工工艺在柱顶的风道梁上安装滑轨,在车间东、西两侧用吊车将屋架吊放在滑轨上,屋架下部焊有滑块。每2幅屋架为1组,先用支撑连成一体,再用倒链水平牵动就位。具体做法如下：第1节准备工作在图6-23Ta中处设预埋件,使屋架成为可滑动体系，节点如图6-23-Ib所示。屋架滑道板与滑道按以下方法处置：1 .浇筑风道梁时,沿风道梁每间隔50CnI预埋1对中8钢筋,每对钢筋间距不小于14cm,钢筋露出梁的部分与滑道焊接。2 .滑道下用15mm厚1：2.5水泥砂浆找平,平整度误差应小于311rnu3 .滑道选用16Inm厚钢板，宽14cm,长3.57m,其上通长焊
3、2根中20钢筋作为轨道,供屋架水平滑移用。轨道的平直误差应小于3mm。屋架滑移就位后滑道可取下反复使用。4 .滑块为16mm厚钢板,为28CnI边长的正方形,其下面刨有8mm深、IICm宽的梯形槽,上表面与屋架原有预埋件焊接,槽与轨道有肯定空隙，以适应滑道制作及安装时的误差。第2节吊装方法先吊第1槁屋架,将滑块放置在轨道上,屋架两端与滑块对中，并垂直放在滑块上,用钢丝绳和顶撑将屋架临时固定。将滑块与屋架下端预埋件焊牢。再起吊第2根屋架,放在距第1根屋架4m处。两槁屋架垂直校正元误后，按设计要求安装水平、垂直支撑及水平剪刀撑。屋架上铺8块预应力屋面板,组成一总重30t的空间刚体。第3节滑移进程在

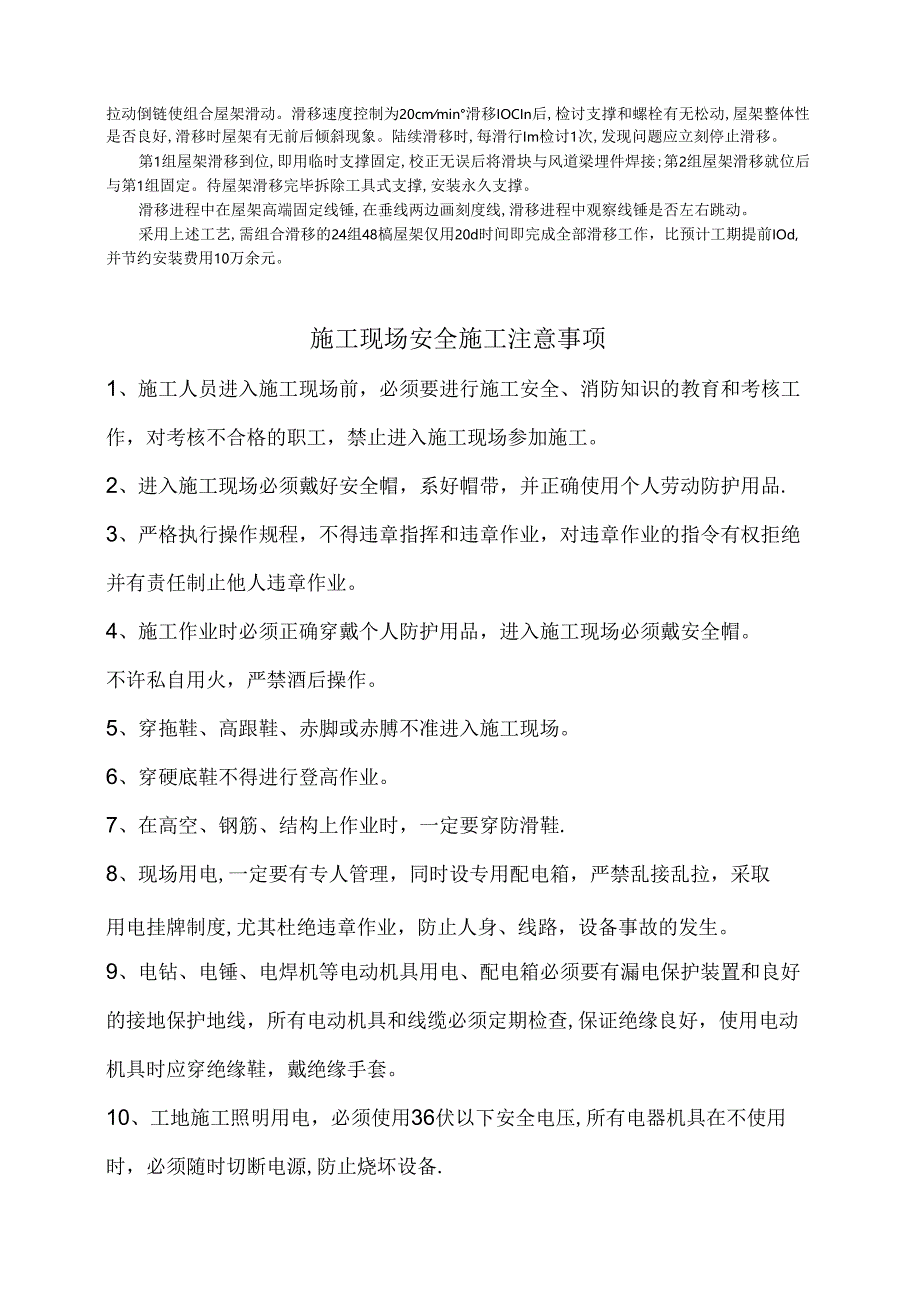

4、东、西两侧设2个小组,分别进行屋架起吊及组装工作，并使屋架向中部滑移。滑道上画刻度线，以控制屋架两端同步滑移。滑移时设专人指导。屋架两端用2个5t倒链,固定在屋架下部预埋螺杆处,2人分别拉动倒链使组合屋架滑动。滑移速度控制为20cmmin滑移IOCIn后,检讨支撑和螺栓有无松动,屋架整体性是否良好,滑移时屋架有无前后倾斜现象。陆续滑移时,每滑行Im检讨1次,发现问题应立刻停止滑移。第1组屋架滑移到位,即用临时支撑固定,校正无误后将滑块与风道梁埋件焊接;第2组屋架滑移就位后与第1组固定。待屋架滑移完毕拆除工具式支撑,安装永久支撑。滑移进程中在屋架高端固定线锤,在垂线两边画刻度线,滑移进程中观察线
5、锤是否左右跳动。采用上述工艺,需组合滑移的24组48槁屋架仅用20d时间即完成全部滑移工作，比预计工期提前IOd,并节约安装费用10万余元。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬

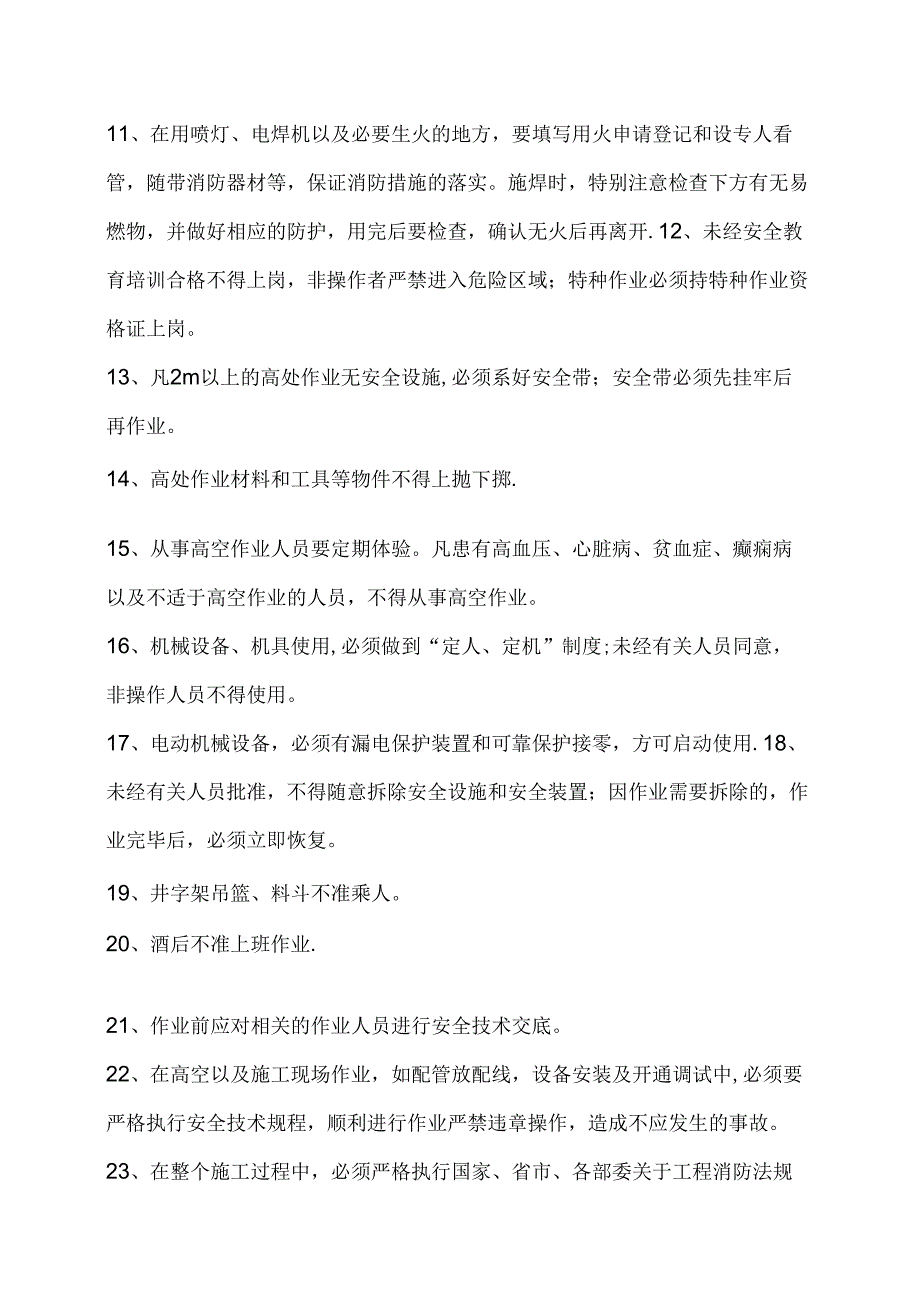

6、底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特
7、别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随
8、意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应
9、用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
