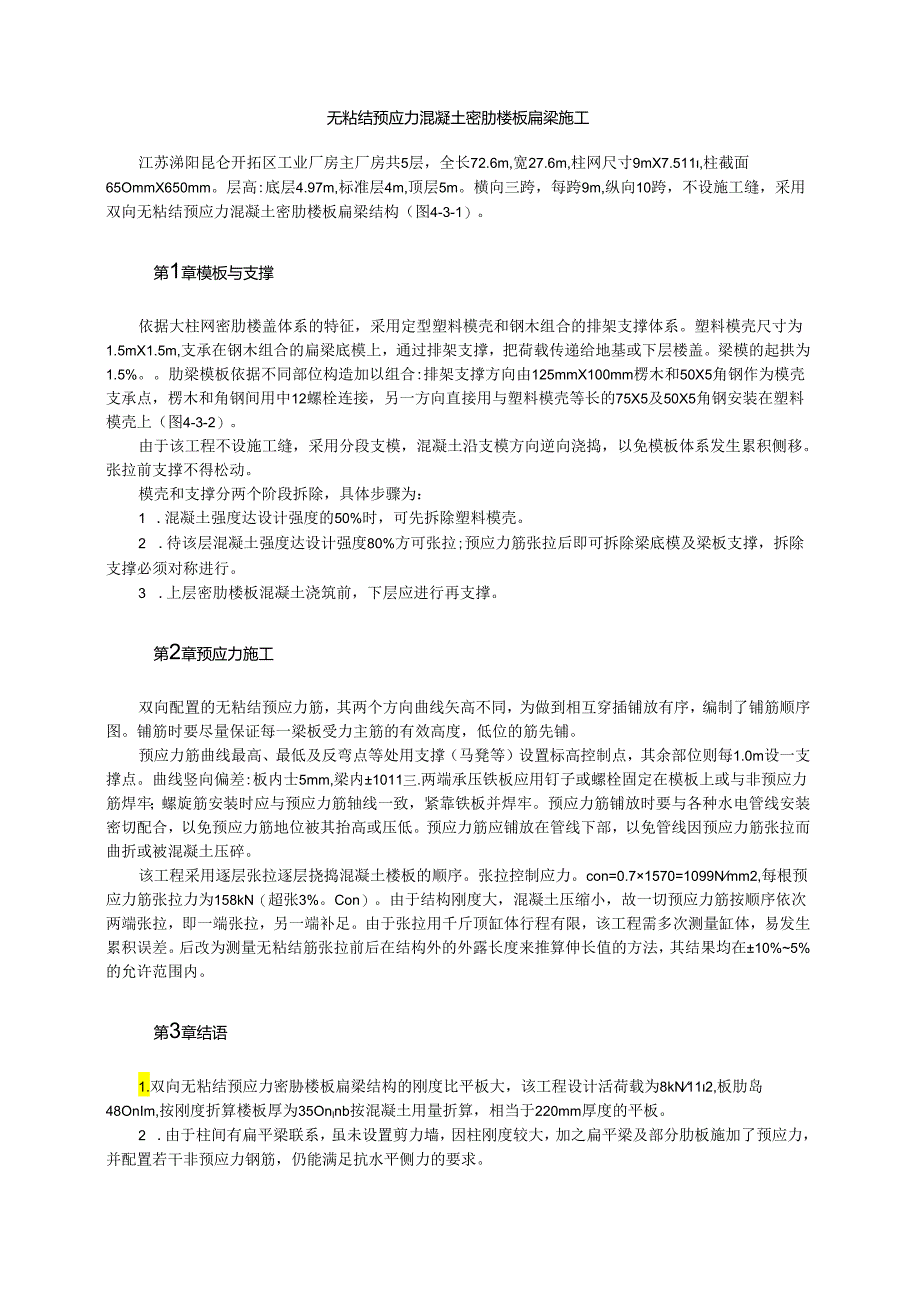

1、无粘结预应力混凝土密肋楼板扁梁施工江苏涕阳昆仑开拓区工业厂房主厂房共5层，全长72.6m,宽27.6m,柱网尺寸9mX7.511,柱截面65OmmX650mm。层高:底层4.97m,标准层4m,顶层5m。横向三跨，每跨9m,纵向10跨，不设施工缝，采用双向无粘结预应力混凝土密肋楼板扁梁结构（图4-3-1）。第1章模板与支撑依据大柱网密肋楼盖体系的特征，采用定型塑料模壳和钢木组合的排架支撑体系。塑料模壳尺寸为1.5mX1.5m,支承在钢木组合的扁梁底模上，通过排架支撑，把荷载传递给地基或下层楼盖。梁模的起拱为1.5%。肋梁模板依据不同部位构造加以组合:排架支撑方向由125mmX100mm楞木和5
2、0X5角钢作为模壳支承点，楞木和角钢间用中12螺栓连接，另一方向直接用与塑料模壳等长的75X5及50X5角钢安装在塑料模壳上（图4-3-2）。由于该工程不设施工缝，采用分段支模，混凝土沿支模方向逆向浇捣，以免模板体系发生累积侧移。张拉前支撑不得松动。模壳和支撑分两个阶段拆除，具体步骤为：1 .混凝土强度达设计强度的50%时，可先拆除塑料模壳。2 .待该层混凝土强度达设计强度80%方可张拉;预应力筋张拉后即可拆除梁底模及梁板支撑，拆除支撑必须对称进行。3 .上层密肋楼板混凝土浇筑前，下层应进行再支撑。第2章预应力施工双向配置的无粘结预应力筋，其两个方向曲线矢高不同，为做到相互穿插铺放有序，编制了
3、铺筋顺序图。铺筋时要尽量保证每一梁板受力主筋的有效高度，低位的筋先铺。预应力筋曲线最高、最低及反弯点等处用支撑（马凳等）设置标高控制点，其余部位则每1.0m设一支撑点。曲线竖向偏差:板内士5mm,梁内1011三.两端承压铁板应用钉子或螺栓固定在模板上或与非预应力筋焊牢；螺旋筋安装时应与预应力筋轴线一致，紧靠铁板并焊牢。预应力筋铺放时要与各种水电管线安装密切配合，以免预应力筋地位被其抬高或压低。预应力筋应铺放在管线下部，以免管线因预应力筋张拉而曲折或被混凝土压碎。该工程采用逐层张拉逐层挠捣混凝土楼板的顺序。张拉控制应力。con=0.71570=1099Nmm2,每根预应力筋张拉力为158kN（超
4、张3%。Con）。由于结构刚度大，混凝土压缩小，故一切预应力筋按顺序依次两端张拉，即一端张拉，另一端补足。由于张拉用千斤顶缸体行程有限，该工程需多次测量缸体，易发生累积误差。后改为测量无粘结筋张拉前后在结构外的外露长度来推算伸长值的方法，其结果均在10%5%的允许范围内。第3章结语1.双向无粘结预应力密胁楼板扁梁结构的刚度比平板大，该工程设计活荷载为8kN112,板肋岛48OnIm,按刚度折算楼板厚为35Onlnb按混凝土用量折算，相当于220mm厚度的平板。2 .由于柱间有扁平梁联系，虽未设置剪力墙，因柱刚度较大，加之扁平梁及部分肋板施加了预应力，并配置若干非预应力钢筋，仍能满足抗水平侧力的

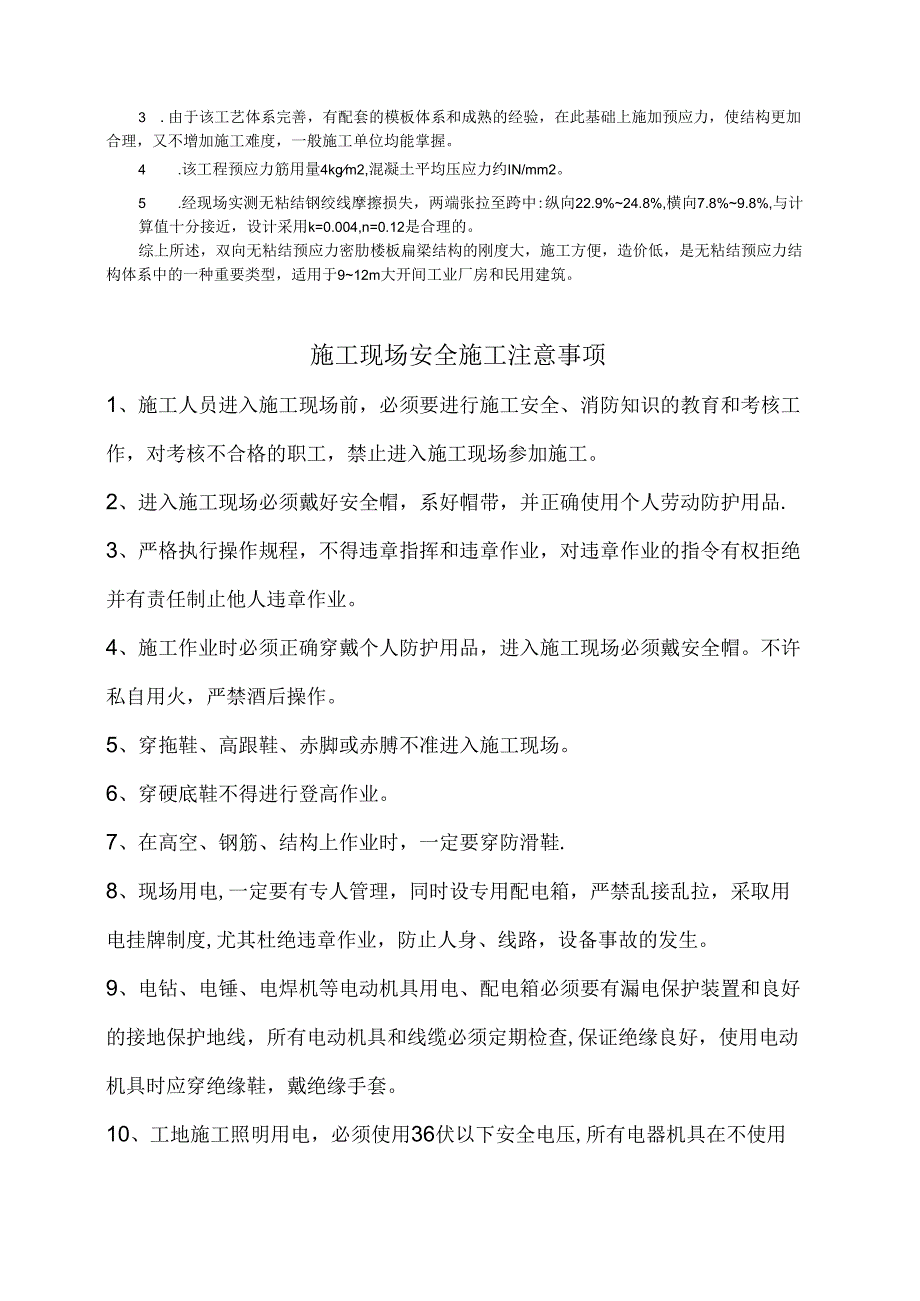

5、要求。3 .由于该工艺体系完善，有配套的模板体系和成熟的经验，在此基础上施加预应力，使结构更加合理，又不增加施工难度，一般施工单位均能掌握。4 .该工程预应力筋用量4kgm2,混凝土平均压应力约IN/mm2。5 .经现场实测无粘结钢绞线摩擦损失，两端张拉至跨中:纵向22.9%24.8%,横向7.8%9.8%,与计算值十分接近，设计采用k=0.004,n=0.12是合理的。综上所述，双向无粘结预应力密肋楼板扁梁结构的刚度大，施工方便，造价低，是无粘结预应力结构体系中的一种重要类型，适用于912m大开间工业厂房和民用建筑。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防
6、知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤

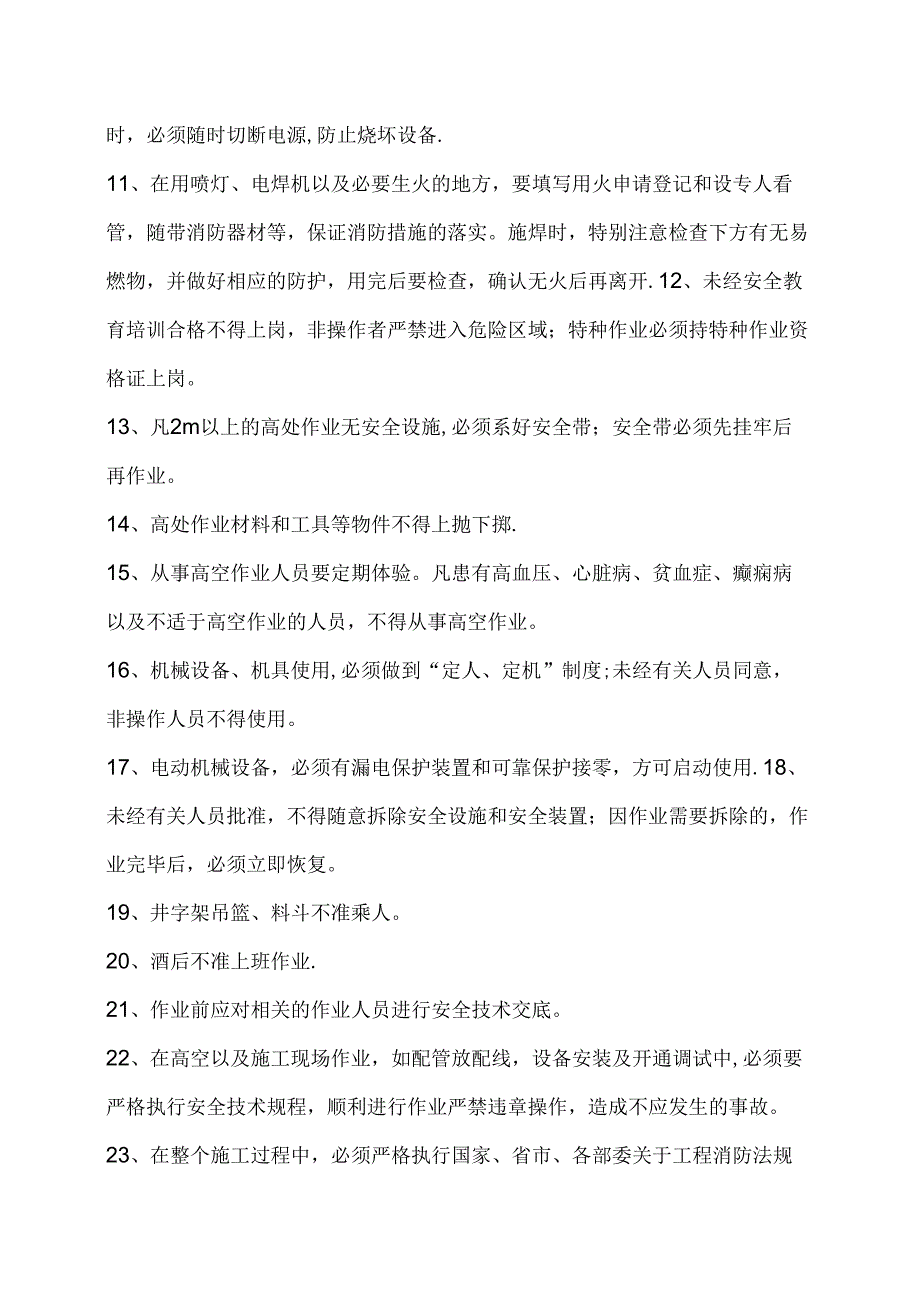

7、、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系
8、好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线
9、，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须
10、搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
