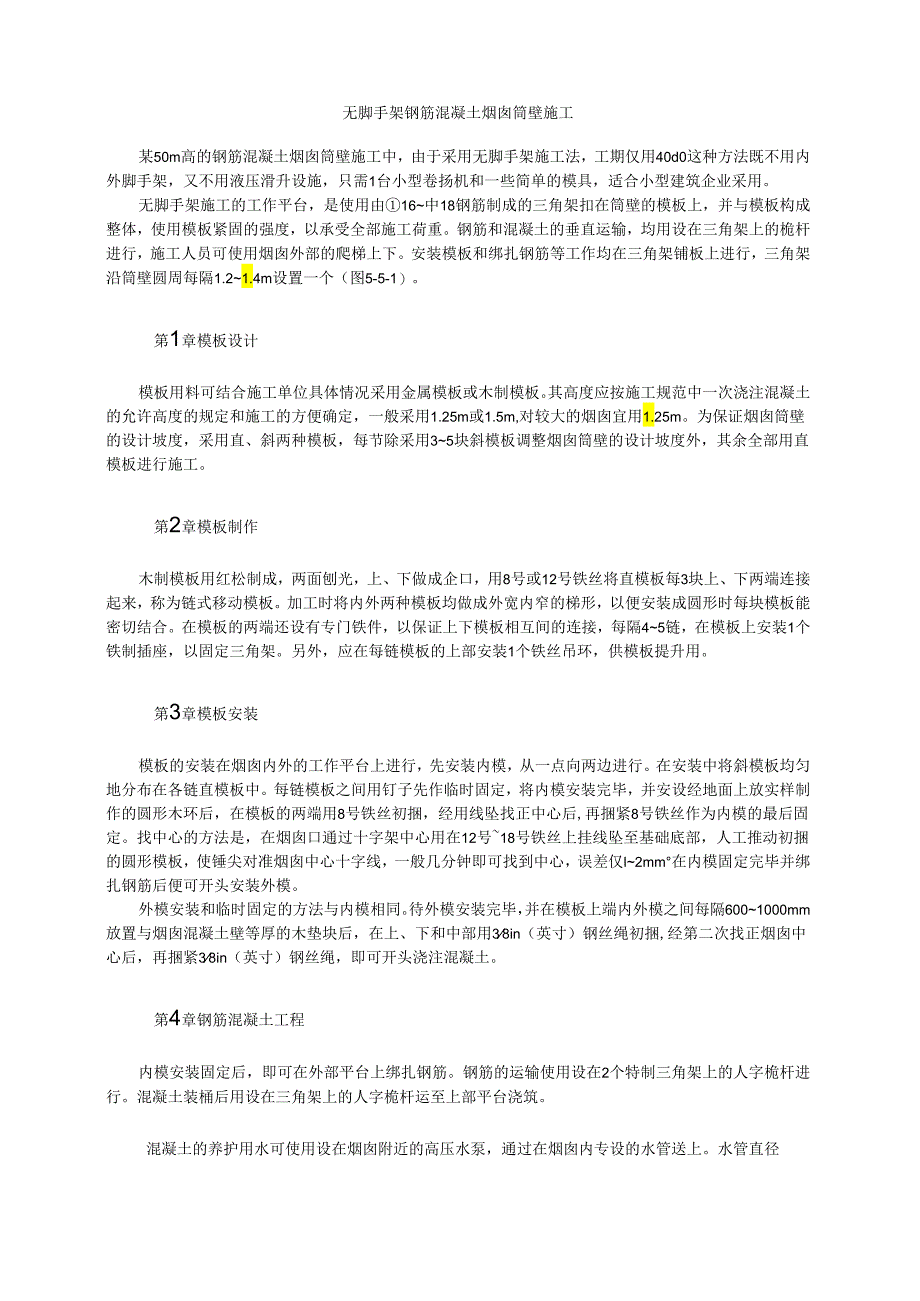

1、无脚手架钢筋混凝土烟囱筒壁施工某50m高的钢筋混凝土烟囱筒壁施工中，由于采用无脚手架施工法，工期仅用40d0这种方法既不用内外脚手架，又不用液压滑升设施，只需1台小型卷扬机和一些简单的模具，适合小型建筑企业采用。无脚手架施工的工作平台，是使用由16中18钢筋制成的三角架扣在筒壁的模板上，并与模板构成整体，使用模板紧固的强度，以承受全部施工荷重。钢筋和混凝土的垂直运输，均用设在三角架上的桅杆进行，施工人员可使用烟囱外部的爬梯上下。安装模板和绑扎钢筋等工作均在三角架铺板上进行，三角架沿筒壁圆周每隔1.21.4m设置一个（图5-5-1）。第1章模板设计模板用料可结合施工单位具体情况采用金属模板或木制
2、模板。其高度应按施工规范中一次浇注混凝土的允许高度的规定和施工的方便确定，一般采用1.25m或1.5m,对较大的烟囱宜用1.25m。为保证烟囱筒壁的设计坡度，采用直、斜两种模板，每节除采用35块斜模板调整烟囱筒壁的设计坡度外，其余全部用直模板进行施工。第2章模板制作木制模板用红松制成，两面刨光，上、下做成企口，用8号或12号铁丝将直模板每3块上、下两端连接起来，称为链式移动模板。加工时将内外两种模板均做成外宽内窄的梯形，以便安装成圆形时每块模板能密切结合。在模板的两端还设有专门铁件，以保证上下模板相互间的连接，每隔45链，在模板上安装1个铁制插座，以固定三角架。另外，应在每链模板的上部安装1个
3、铁丝吊环，供模板提升用。第3章模板安装模板的安装在烟囱内外的工作平台上进行，先安装内模，从一点向两边进行。在安装中将斜模板均匀地分布在各链直模板中。每链模板之间用钉子先作临时固定，将内模安装完毕，并安设经地面上放实样制作的圆形木环后，在模板的两端用8号铁丝初捆，经用线坠找正中心后,再捆紧8号铁丝作为内模的最后固定。找中心的方法是，在烟囱口通过十字架中心用在12号18号铁丝上挂线坠至基础底部，人工推动初捆的圆形模板，使锤尖对准烟囱中心十字线，一般几分钟即可找到中心，误差仅l2mm在内模固定完毕并绑扎钢筋后便可开头安装外模。外模安装和临时固定的方法与内模相同。待外模安装完毕，并在模板上端内外模之间

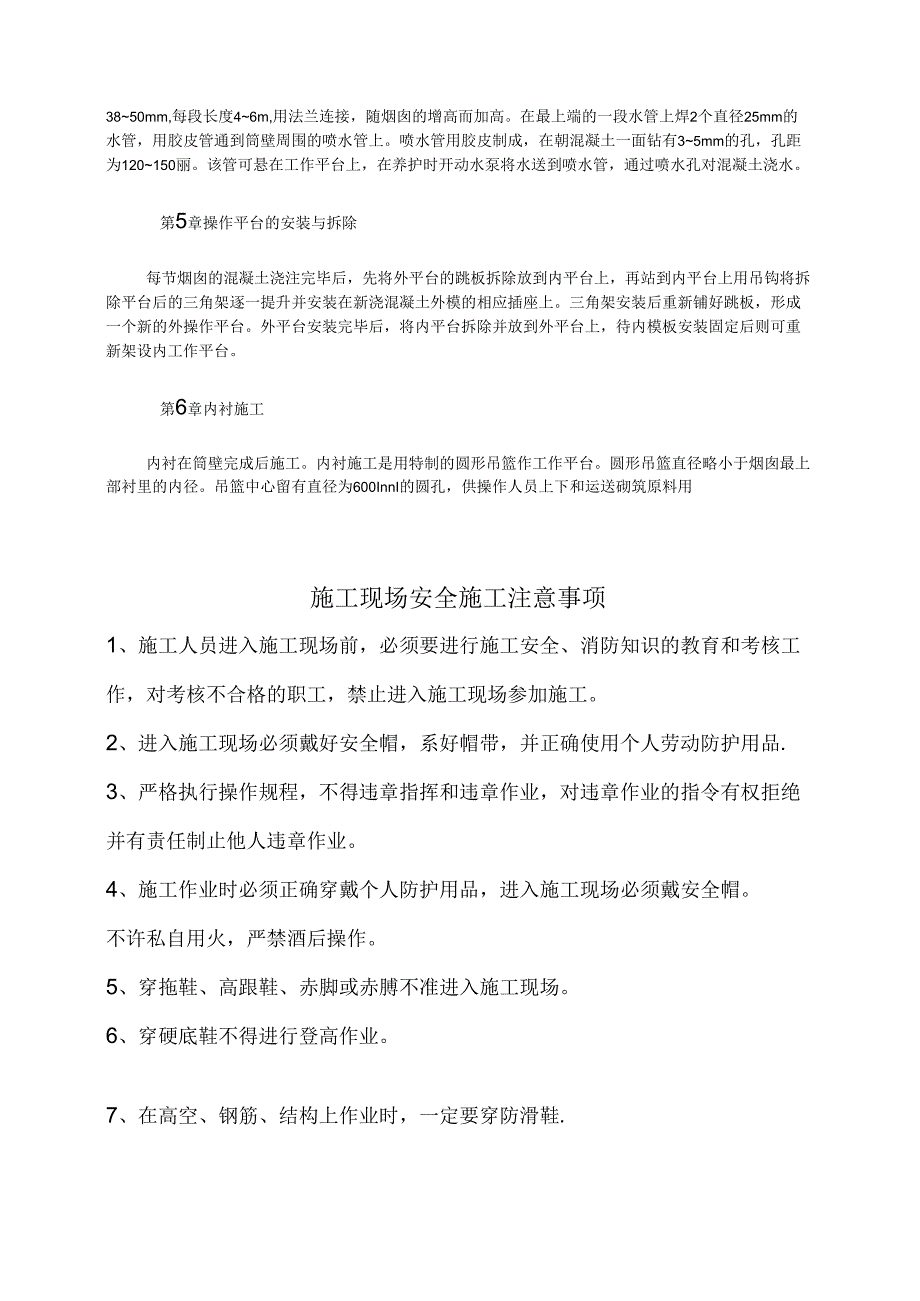

4、每隔6001000mm放置与烟囱混凝土壁等厚的木垫块后，在上、下和中部用38in（英寸）钢丝绳初捆,经第二次找正烟囱中心后，再捆紧38in（英寸）钢丝绳，即可开头浇注混凝土。第4章钢筋混凝土工程内模安装固定后，即可在外部平台上绑扎钢筋。钢筋的运输使用设在2个特制三角架上的人字桅杆进行。混凝土装桶后用设在三角架上的人字桅杆运至上部平台浇筑。混凝土的养护用水可使用设在烟囱附近的高压水泵，通过在烟囱内专设的水管送上。水管直径3850mm,每段长度46m,用法兰连接，随烟囱的增高而加高。在最上端的一段水管上焊2个直径25mm的水管，用胶皮管通到筒壁周围的喷水管上。喷水管用胶皮制成，在朝混凝土一面钻有3
5、5mm的孔，孔距为120150丽。该管可悬在工作平台上，在养护时开动水泵将水送到喷水管，通过喷水孔对混凝土浇水。第5章操作平台的安装与拆除每节烟囱的混凝土浇注完毕后，先将外平台的跳板拆除放到内平台上，再站到内平台上用吊钩将拆除平台后的三角架逐一提升并安装在新浇混凝土外模的相应插座上。三角架安装后重新铺好跳板，形成一个新的外操作平台。外平台安装完毕后，将内平台拆除并放到外平台上，待内模板安装固定后则可重新架设内工作平台。第6章内衬施工内衬在筒壁完成后施工。内衬施工是用特制的圆形吊篮作工作平台。圆形吊篮直径略小于烟囱最上部衬里的内径。吊篮中心留有直径为600InnI的圆孔，供操作人员上下和运送砌筑
6、原料用施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，

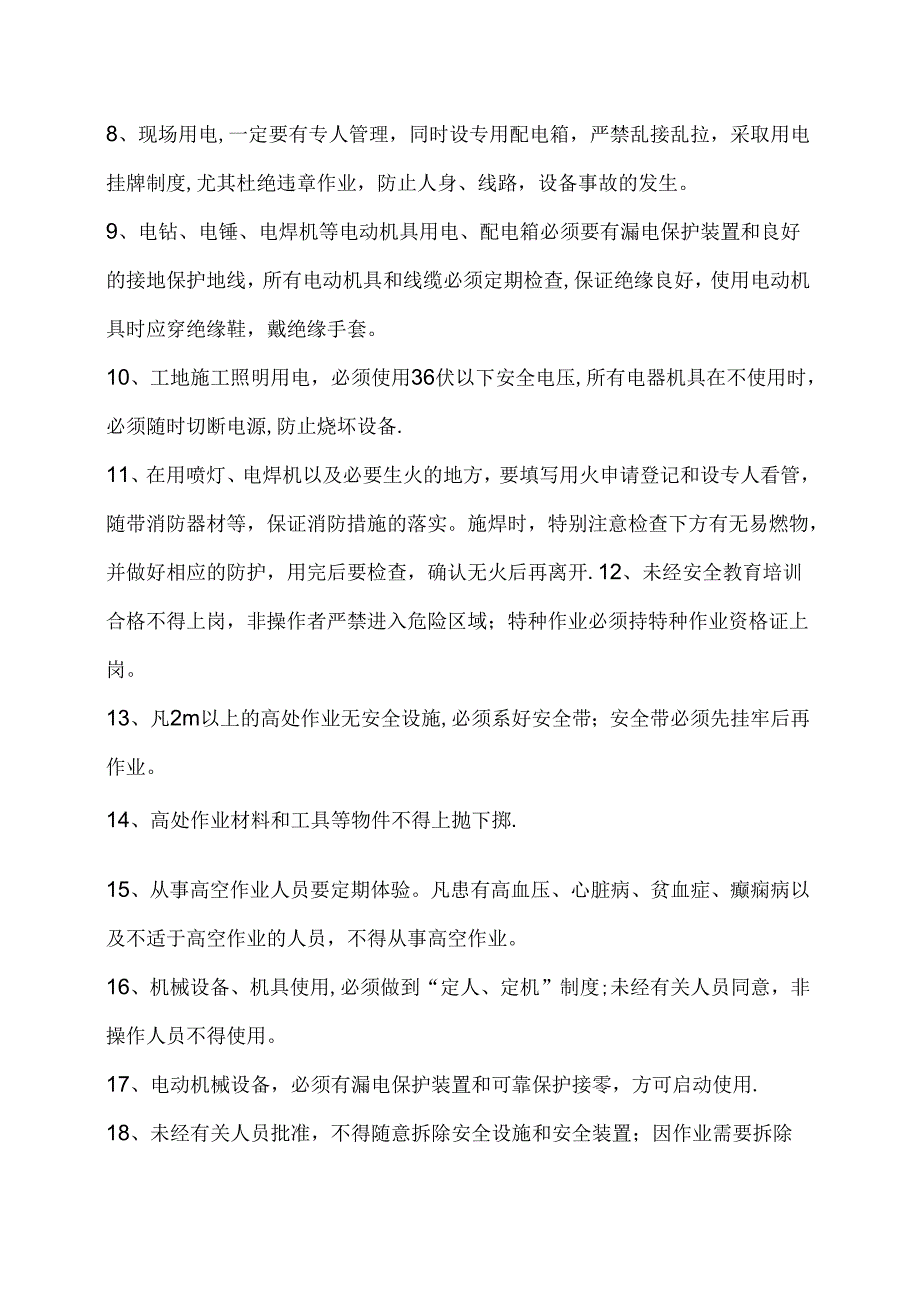

7、采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区
8、域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作
9、业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线
10、上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
