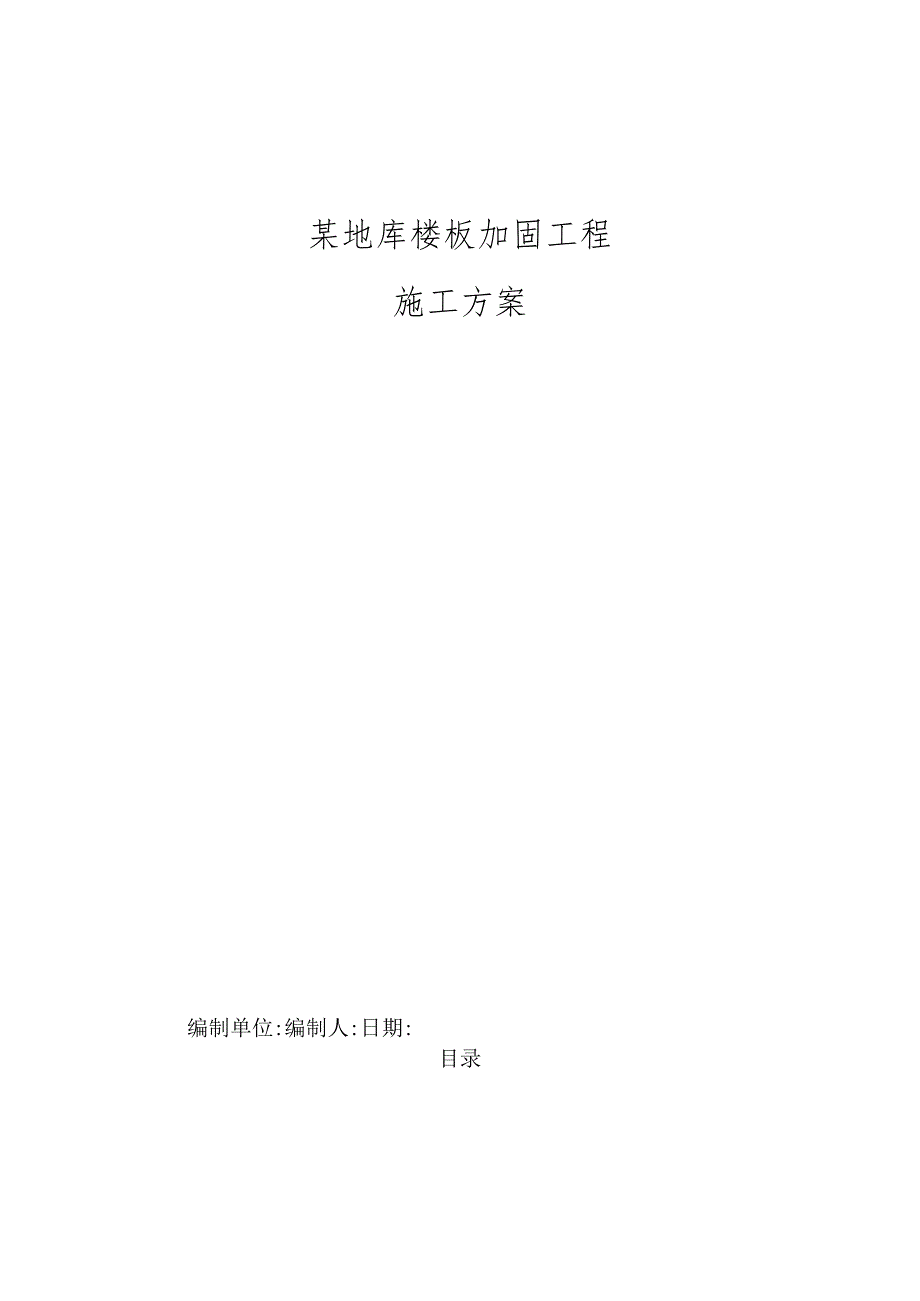

1、某地库楼板加固工程施工方案编制单位:编制人:日期:目录第一章编制依据1第二章工程概况12.1 工程建设概况表12.2 结构加固工程概况22.3 工程施工条件6第三章施工安排63.1 项目管理组织63.2 项目管理目标73.3 施工流水段的划分及施工工艺流程73.4 工程施工重难点分析及应对措施7第四章施工进度计划8第五章施工准备及资源配置计划85.1 施工准备计划85.2 资源配置计划9第六章施工方法及工艺要求U6.1 方案及技术参数116.2 施工工艺流程116.3 施工要点126.4 验收标准276.5 验收程序、内容及人员30第七章各项管理计划317.1 绿色施工管理计划317.2 进度

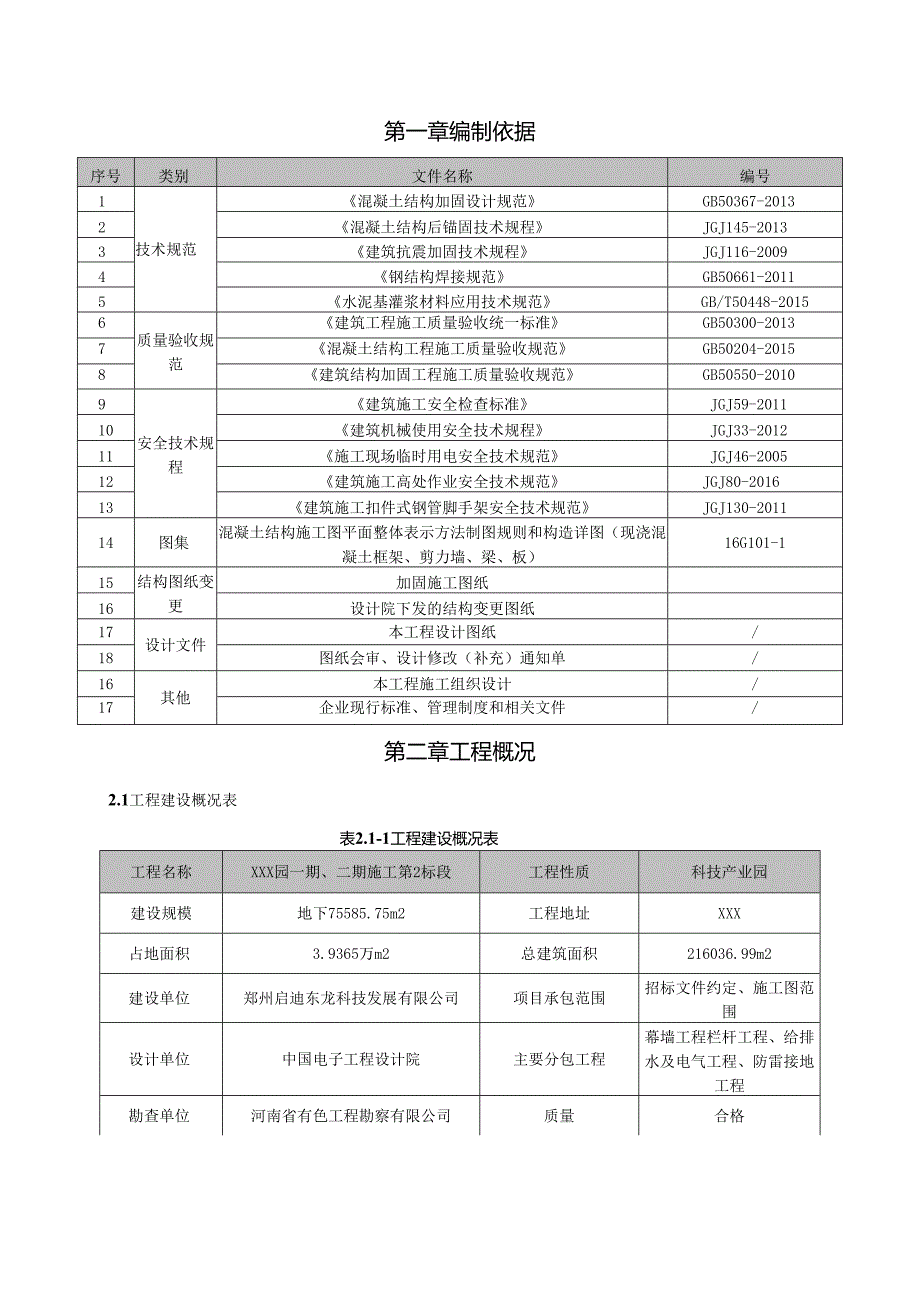

2、管理计划337.3 质量管理计划367.4 安全管理计划397.5 成品保护计划46第八章应急预案488.1 应急预案方针与原则488.2 应急预案的施工组织与应急响应流程488.3 应急预案小组构架488.4 应急预案小组职责498.5 应急预案小组人员及联系方式508.6 应急物资准备508.7 应急联络51第九章新冠肺炎疫情防控539.1 疫情防控管理目标539.2 疫情防控组织机构539.3 疫情防控实施措施539.4 应急处置55第10章计算书和相关图纸57第一章编制依据序号类别文件名称编号1技术规范混凝土结构加固设计规范GB50367-20132混凝土结构后锚固技术规程JGJ145
3、-20133建筑抗震加固技术规程JGJ116-20094钢结构焊接规范GB50661-20115水泥基灌浆材料应用技术规范GB/T50448-20156质量验收规范建筑工程施工质量验收统一标准GB50300-20137混凝土结构工程施工质量验收规范GB50204-20158建筑结构加固工程施工质量验收规范GB50550-20109安全技术规程建筑施工安全检查标准JGJ59-201110建筑机械使用安全技术规程JGJ33-201211施工现场临时用电安全技术规范JGJ46-200512建筑施工高处作业安全技术规范JGJ80-201613建筑施工扣件式钢管脚手架安全技术规范JGJ130-20111
4、4图集混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）16G101-115结构图纸变更加固施工图纸16设计院下发的结构变更图纸17设计文件本工程设计图纸/18图纸会审、设计修改（补充）通知单/16其他本工程施工组织设计/17企业现行标准、管理制度和相关文件/第二章工程概况2.1工程建设概况表表2.1-1工程建设概况表工程名称XXX园一期、二期施工第2标段工程性质科技产业园建设规模地下75585.75m2工程地址XXX占地面积3.9365万m2总建筑面积216036.99m2建设单位郑州启迪东龙科技发展有限公司项目承包范围招标文件约定、施工图范围设计单位中国电
5、子工程设计院主要分包工程幕墙工程栏杆工程、给排水及电气工程、防雷接地工程勘查单位河南省有色工程勘察有限公司质量合格监理单位河南开大工程管理有限公司工期747日历天工程名称XXX园一期、二期施工第2标段工程性质科技产业园总承包单位XXX建设有限公司安全合格，达到市级文明施工样板工地质量监督单位/绿色施工/工程主要功能及用途研发办公、商业、公寓、商业MA1.1.、酒店。2.2结构加固工程概况钢结构结构设计概况：本工程共有2个钢结构连廊，其中1#钢结构连廊位于7#楼与8#楼之间，1#连廊分上下两层，下层连廊位于9楼为7#楼与8#楼之间的连接通道，上层连廊位于10楼为7#楼与8#楼之间的连接通道；2#
6、钢结构连廊位于9#楼与16#楼之间的单层连廊，位于8楼为9#楼与16#楼之间的连接通道。1#钢连廊履带吊位于7#8#南侧施工道路上，而2#连廊的安装履带吊位置地库顶板上方，原有结构楼板设计荷载不能满足使用要求，因此需要对相应的楼板、框架梁进行结构加固。工程内容：为安装钢连廊所设的临时结构,改造范围包括1.-Q轴交10-20轴处新增钢柱与新增混凝土短柱,H-1.轴交12-16轴处新增钢柱、混凝土梁,D-H轴交13-16轴处新增钢柱。本工程的平面布置及荷载为:1.Y轴交10-20轴处为钢连廊卸料组装平台,总重156t;H-1.轴交12-16轴处为履带吊，总重760t;D-H轴交13-16轴处为吊车
7、,总重85t,原有结构楼板设计荷载不能满足使用要求，需要对相应的楼板、框架梁进行结构加固。结构加固方法包括：增加钢柱支撑，增大梁截面及增加地梁等方法，具体施工方法及施工范围详见加固施工图纸。装平台呼|1IlIl|1IlIl|1IlIlS|1IlIl,JlIlI1.-图2.2-1加固工程施工区域图2.2-2加固工程施工区域立面图本连廊工程钢结构主要连接节点如下表:节点图节点类型混凝土牛腿与钢桁架支座连接节点顶层钢柱通板节启钢柱遇梁节点C-C钢柱遇柱帽节点钢柱脚节点D-D钢柱遇梁节点中间层钢柱遇梁节点钢柱遇梁节点IOU图2.2-3钢连廊BlM效果图2.3工程施工条件9#楼与16#楼主体结构已封顶，
8、9#楼地下室周边基坑已经回填，16#楼地下室周边基坑正在回填，2#钢连廊基本具备进场施工条件，9#楼与16#楼的幕墙施工单位正在安装幕墙龙骨，2#钢连廊吊装作业时需注意避让幕墙施工单位，且对连廊下方已安装完成的幕墙进行成品保护。施工现场有供施工使用的二级配电箱、临时用水，有供结构加固使用的材料堆放场地；结构加固工程的现场楼地面的材料已清理干净，具备结构加固的打磨、粘钢等施工条件。第三草施工安排3.1 项目管理组织表3.IT项目管理组织序号姓名岗位名称职责和权限1XXX项目经理负责加固施工现场的全面管理工作。2XXX项目总工负责加固施工方案等技术指导工作。3XXX生产经理负责加固施工现场的全面生
9、产工作。4XXX安全总监负责加固施工的安全监督工作。5李天降质量工程师负责加固施工质量控制。6郭相凯技术工程师负责技术方案的编制，方案交底等工作7王晓刚专业工程师负责技术交底、安全交底，负责现场的施工进度、现场的安全文明施工。8赵克鹏材料工程师负责进场材料验收。9秦林辉测量工程师对测量工作进行交底，过程验收。10白帅帅试验工程师对施工原材、混凝土等取样送检；整理复试报告，并将结果报告项目总工。表3.1-2分包单位项目管理人员配置计划序号姓名岗位名称职责1都明项目经理全面负责现场结构加固工程的施工进度、质量、安全等工作2李伟技术负责人负责结构加固的技术交底、现场技术问题指导3李玉龙质检员负责结构
10、加固的分部分项、检验批等各个工序检查验收4李玉龙安全员负责结构加固整个施工过程中的现场安全管理3.2 项目管理目标表3.2T项目管理目标项目管理目标名称目标值工期13天，未考虑不可抗拒及不可预测因素的影响质量目标合格安全目标安全生产零事故节能目标节约成本，杜绝浪费，将材料消耗控制在定额损耗范围内3.3 施工流水段的划分及施工工艺流程根据本工程情况，投入2家劳务班组流水施工，根据现场进度，施工顺序为:1、混凝土基础结构施工。2、钢结构连接及支撑施工。3.4 工程施工重难点分析及应对措施表3.4-1工程施工重难点分析及应对措施序号重难点具体分析应对措施责任人1关键工序多本工程涉及混凝土施工、钢结构
11、预埋、注浆施工、回填土工程施工、钢结构连接等，如何保证各项施工的质量，是本工程的重点和难点。1、成立施工领导小组，明确职责分工。2、加强质量巡查。XXXXXX2质量等级高加固工程涉及刚连廊的吊装作业，安全质量等级为本项目最高级项目部成立质量管理领导小组，定期进行专项检查，发现不足，进行改进，建立长效机制，将质量作为一项长期工作进行管理。XXXXXX第四章施工进度计划本加固工程施工计划自20xx年5月15日至20xx年5月28,施工进度计划如表4-1所示。表4-1施工进度计划表序号施工内容开始时间工期结束时间备注1施工工作面清理20x-5-15120x-5-162车库顶板及负2层混凝土结构施工2
12、0x-5-1652Ox-O5-213钢结构连接及支撑施工20x-05-21720x-05-28第五章施工准备及资源配置计划5.1施工准备计划5.1.1技术准备表5.1.1-1技术文件准备计划一览表序号文件名称文件编号配备数量持有人1混凝土结构设计规范(GB50010-2010)QD-GF651XXX2钢结构设计标准(GB50017-2017)QD-GF671XXX3建筑抗震设计规范(GB50011-2010)QD-GF681XXX4建筑结构荷载规范(GB50009-2012)QD-GF701XXX5建筑抗震加固技术规程JGJII6-2009QD-GF741XXX6钢结构焊接规范GB50661-2011QD-GF761XXX7建筑结构可靠性设计统一标准(GB50068-2018)QD-GF541XXX1.1.2 施工试验检验计划序号工程部位检验项目检验频率检验时间1植筋钢筋拉拔同规格抽检两到三根达到检验强度2粘钢加固胶粘剂检验每批次抽检使用前3灌浆料(混凝土)抗压强度每50盘浇筑混凝土时1.1.3 技术复核和隐蔽验收计划表5.1.3-1技术复核及隐蔽验收具体内容序号技术复核、隐蔽验收部位复核和隐蔽内容1梁柱钢筋钢筋隐蔽验收2粘钢加固粘钢与主体结构粘接性能3模板模
