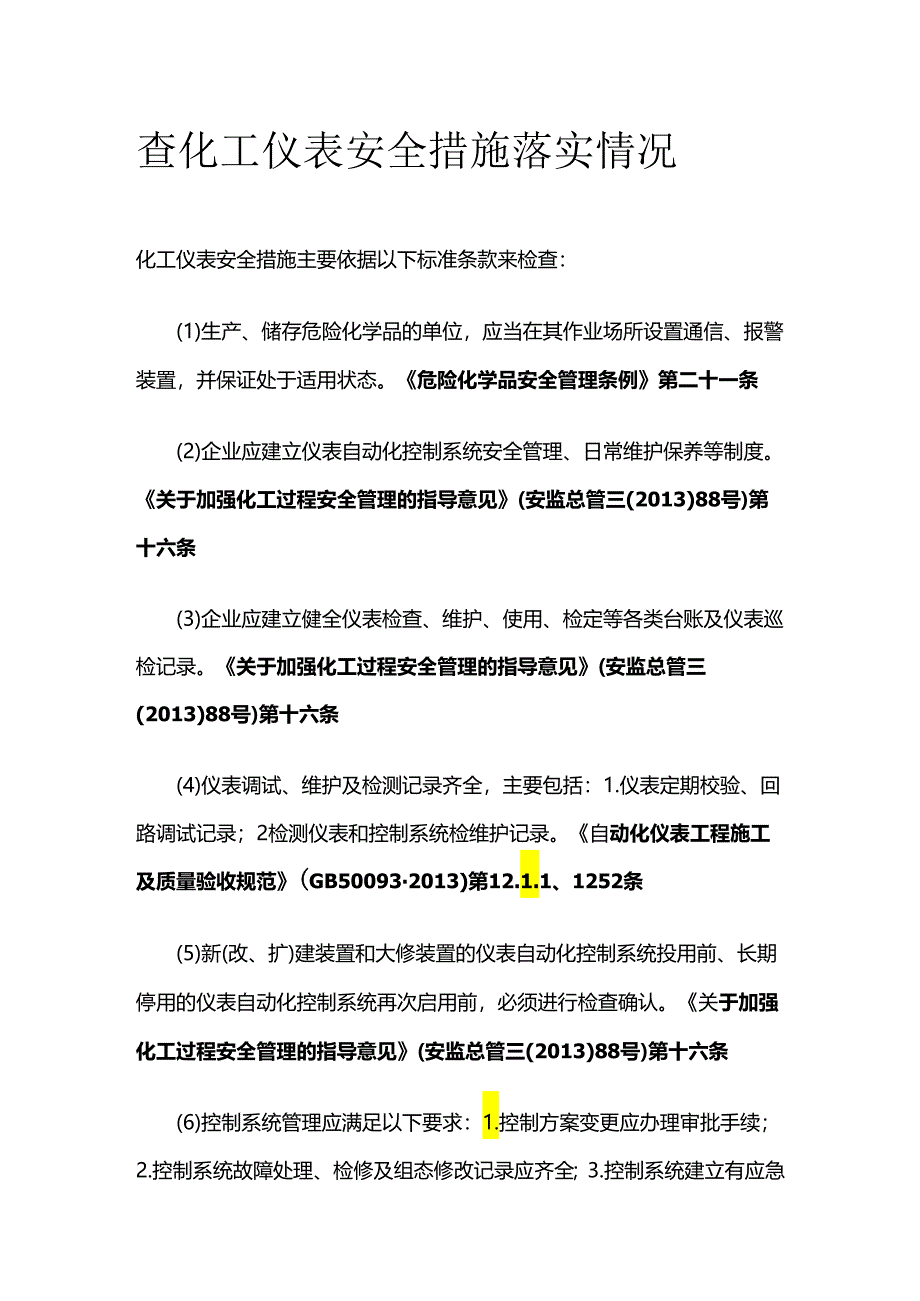

1、查化工仪表安全措施落实情况化工仪表安全措施主要依据以下标准条款来检查：(1)生产、储存危险化学品的单位，应当在其作业场所设置通信、报警装置，并保证处于适用状态。危险化学品安全管理条例第二十一条(2)企业应建立仪表自动化控制系统安全管理、日常维护保养等制度。关于加强化工过程安全管理的指导意见(安监总管三(2013)88号)第十六条(3)企业应建立健全仪表检查、维护、使用、检定等各类台账及仪表巡检记录。关于加强化工过程安全管理的指导意见(安监总管三(2013)88号)第十六条(4)仪表调试、维护及检测记录齐全，主要包括：1.仪表定期校验、回路调试记录；2检测仪表和控制系统检维护记录。自动化仪表工程

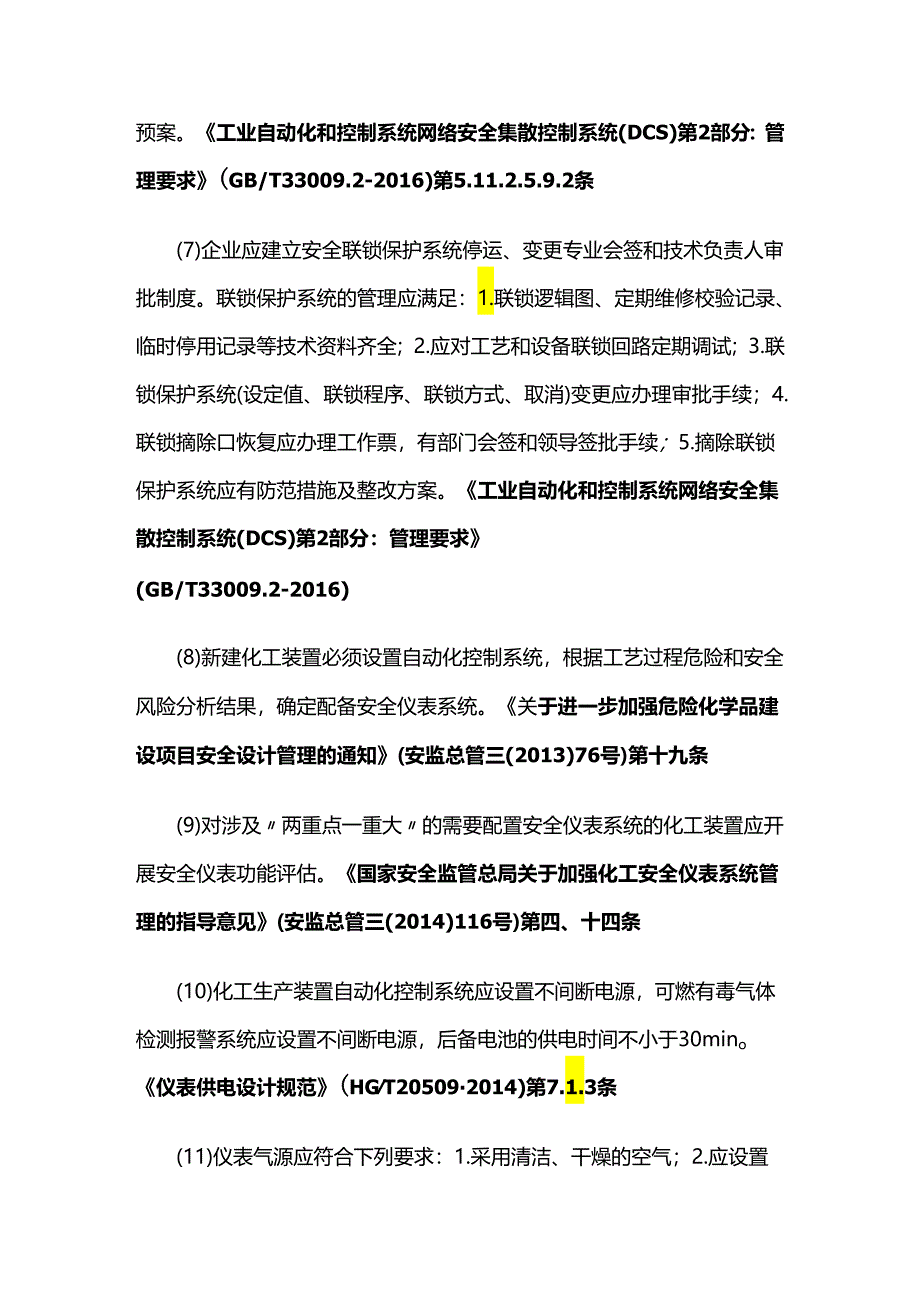

2、施工及质量验收规范(GB500932013)第12.1.1、1252条(5)新(改、扩)建装置和大修装置的仪表自动化控制系统投用前、长期停用的仪表自动化控制系统再次启用前，必须进行检查确认。关于加强化工过程安全管理的指导意见(安监总管三(2013)88号)第十六条(6)控制系统管理应满足以下要求：1.控制方案变更应办理审批手续；2.控制系统故障处理、检修及组态修改记录应齐全；3.控制系统建立有应急预案。工业自动化和控制系统网络安全集散控制系统(DCS)第2部分：管理要求(GB/T33009.2-2016)第5.11.2.5.9.2条(7)企业应建立安全联锁保护系统停运、变更专业会签和技术负责人
3、审批制度。联锁保护系统的管理应满足：1.联锁逻辑图、定期维修校验记录、临时停用记录等技术资料齐全；2.应对工艺和设备联锁回路定期调试；3.联锁保护系统(设定值、联锁程序、联锁方式、取消)变更应办理审批手续；4.联锁摘除口恢复应办理工作票，有部门会签和领导签批手续；5.摘除联锁保护系统应有防范措施及整改方案。工业自动化和控制系统网络安全集散控制系统(DCS)第2部分：管理要求(GB/T33009.2-2016)(8)新建化工装置必须设置自动化控制系统，根据工艺过程危险和安全风险分析结果，确定配备安全仪表系统。关于进一步加强危险化学品建设项目安全设计管理的通知(安监总管三(2013)76号)第十九

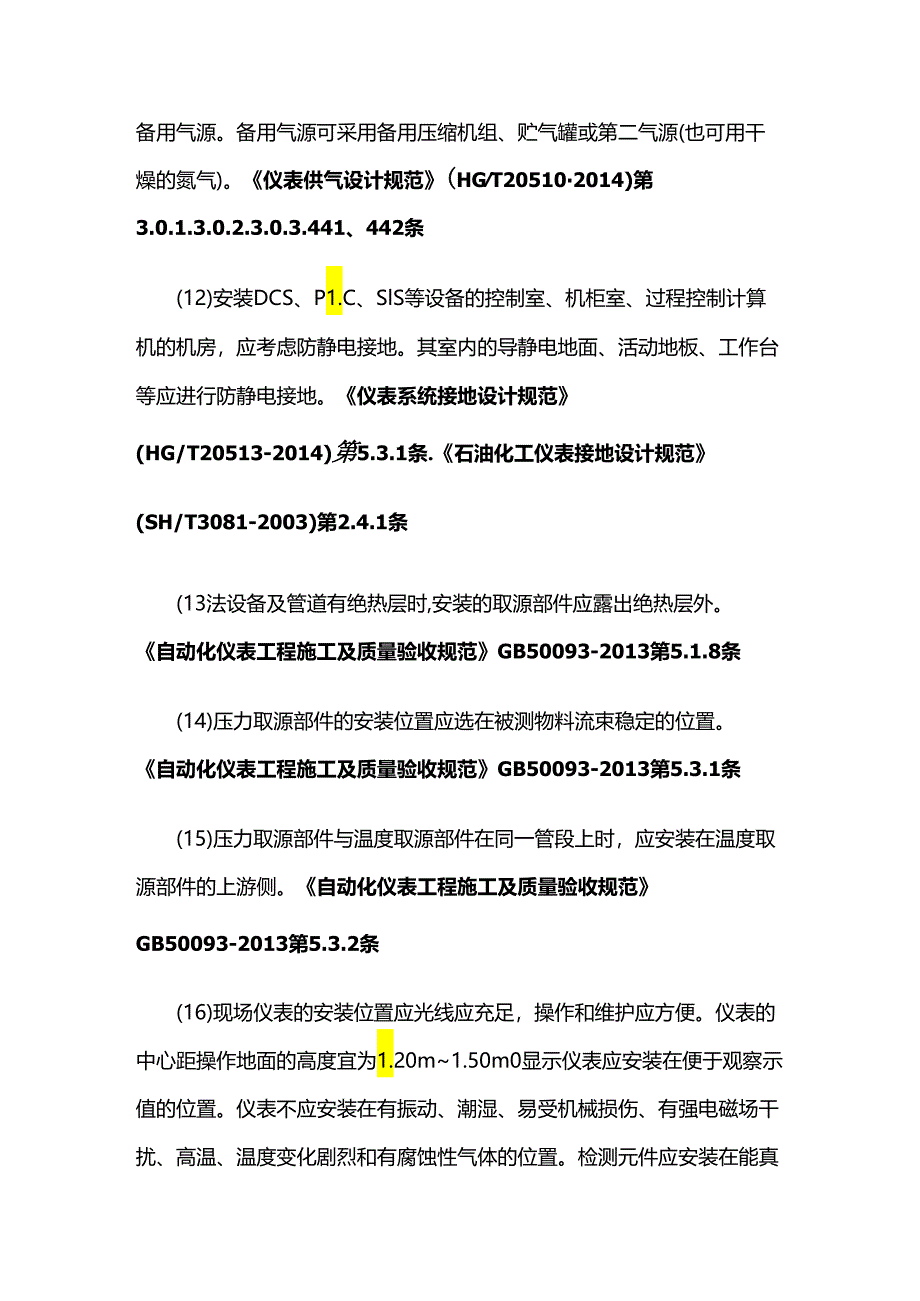

4、条(9)对涉及两重点一重大的需要配置安全仪表系统的化工装置应开展安全仪表功能评估。国家安全监管总局关于加强化工安全仪表系统管理的指导意见(安监总管三(2014)116号)第四、十四条(10)化工生产装置自动化控制系统应设置不间断电源，可燃有毒气体检测报警系统应设置不间断电源，后备电池的供电时间不小于30mino仪表供电设计规范(HGT205092014)第7.1.3条(11)仪表气源应符合下列要求：1.采用清洁、干燥的空气；2.应设置备用气源。备用气源可采用备用压缩机组、贮气罐或第二气源(也可用干燥的氮气)。仪表供气设计规范(HGT205102014)第3.0.1.3.0.2.3.0.3.44
5、1、442条(12)安装DCS、P1.C、SlS等设备的控制室、机柜室、过程控制计算机的机房，应考虑防静电接地。其室内的导静电地面、活动地板、工作台等应进行防静电接地。仪表系统接地设计规范(HG/T20513-2014)第5.3.1条.石油化工仪表接地设计规范(SH/T3081-2003)第2.4.1条(13法设备及管道有绝热层时,安装的取源部件应露出绝热层外。自动化仪表工程施工及质量验收规范GB50093-2013第5.1.8条(14)压力取源部件的安装位置应选在被测物料流束稳定的位置。自动化仪表工程施工及质量验收规范GB50093-2013第5.3.1条(15)压力取源部件与温度取源部件在
6、同一管段上时，应安装在温度取源部件的上游侧。自动化仪表工程施工及质量验收规范GB50093-2013第5.3.2条(16)现场仪表的安装位置应光线应充足，操作和维护应方便。仪表的中心距操作地面的高度宜为1.20m1.50m0显示仪表应安装在便于观察示值的位置。仪表不应安装在有振动、潮湿、易受机械损伤、有强电磁场干扰、高温、温度变化剧烈和有腐蚀性气体的位置。检测元件应安装在能真实反映输入变量的位置。自动化仪表工程施工及质量验收规范GB500932013第6.：1.l条(17)仪表铭牌和仪表位号标识应齐全、牢固、清晰。自动化仪表工程施工及质量验收规范GB5OO93-2O13第6.1.11条(18)
7、仪表毛细管的敷设应有保护措施，其弯曲半径不应小于50mm,周围温度变化剧烈时应采取隔热措施。自动化仪表工程施工及质量验收规范GB500932013第6.1.12条(19)仪表盘、柜、操作台应安装在光线充足、通风良好和操作维修方便的位置。自动化仪表工程施工及质量验收规范GB500932013第6.2.1条(20)可燃气体检测器和有毒气体检测器的安装位置应根据所检测气体的密度确定。其密度大于空气密度时，检测器应安装在距地面20OmmS30Omm的位置；其密度小于空气密度时，检测器应安装在泄漏区域的上方。自动化仪表工程施工及质量验收规范GB50093-2013第6.8.4条(21)线路与绝热的设备和
8、管道绝热层之间的距离应大于20Omm,与其他设备和管道表面之间的距离应大于150mm。自动化仪表工程施工及质量验收规范GB50093-2013第7.1.8条(22)在线路的终端处，应加标志牌。地下埋设的线路，应设置明显标识。自动化仪表工程施工及质量验收规范GB500932033第7.1.16条(23)穿墙保护套管或保护罩两端延伸出墙面的长度，不应大于30mmo自动化仪表工程施工及质量验收规范GB500932013第7.4.12条(24)当埋设的电缆导管引出地面时，管口宜高出地面200mm,并应有防水、防尘措施；当从地下引入落地式仪表盘、柜、箱时，宜高出盘、柜、箱内地面50mm。自动化仪表工程施
9、工及质量验收规范GB50093-2013第7.4.14条(25)防爆设备必须有铭牌和防爆标识，并应在铭牌上标明国家授权的机构颁发的防爆合格证编号。自动化仪表工程施工及质量验收规范GB50093-2013第10.1.2条(26)当防爆仪表和电气设备引入电缆时，应采用防爆密封圈密封或用密封填料进行封固，外壳上多余的孔应做防爆密封，弹性密封圈的一个孔应密封一根电缆。自动化仪表工程施工及质量验收规范GB50093-2013第10.1.3条(27)当电缆桥架或电缆沟道通过不同等级的爆炸危险区域的分隔间壁时，在分隔间壁处必须做充填密封。自动化仪表工程施工及质量验收规范GB50093-2013第10.1.5
10、条(28)电缆导管之间及电缆导管与接线箱(盒)、穿线盒之间，应采用螺纹连接，螺纹有效啮合部分不应少于5扣，螺纹处应涂电力复合脂，不得使用麻、绝缘胶带、涂料等，并应用锁紧螺母锁紧，连接处应保证良好的电气连续性。自动化仪表工程施工及质量验收规范GB50093-2013第10.1.6条(29)本质安全电路及其附件应有蓝色标志。自动化仪表工程施工及质量验收规范GB500932013第10.1.7条(30)供电电压高于36V的现场仪表的外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地。自动化仪表工程施工及质量验收规范GB50093-2013第1021条(31)仪表保护接地系统应接到
11、电气工程低压电气设备的保护接地网上，连接应牢固可靠，不应串联接地。自动化仪表工程施工及质量验收规范GB500932013第1024条(32)信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。自动化仪表工程施工及质量验收规范GB50093-2013第10.2.9条(33)铠装电缆的铠装两端应进行保护接地。自动化仪表工程施工及质量验收规范GB50093-2013第10.2.11条(34)接地系统的连线应采用铜芯绝缘电线或电缆，并应采用镀锌螺栓紧固。仪表盘、柜、箱内的接地汇流排应采用铜材，并应采用绝缘支架固定。接地总干线与接地体之间应采用焊接。自动化
12、仪表工程施工及质量验收规范GB50093-2013第10.2.16条(35)当控制室、机柜室内的接地干线采用扁钢时，应进行绝缘，并应绝缘到接地装置连接点。自动化仪表工程施工及质量验收规范GB50093-2013第10.2.17条(36)接地线的标识颜色应采用绿、黄两色或绿色。自动化仪表工程施工及质量验收规范GB50093-2013第10219条(37)爆炸危险场所的仪表、仪表线路的防爆等级应满足区域的防爆要求。爆炸危险环境电力装置设计规范(GB500582014)第5.2.3条(38)保护管与检测元件或现场仪表之间应采取相应的防水措施。防爆场合应采取相应防爆级别的密封措施。爆炸危险环境电力装置
13、设计规范(GB50058-2014)第5.4.3条、自动化仪表工程施工及质量验收规范(GB50093-2013)第7.4.8条(39)危险化学品重大危险源配备的温度、压力、液位、流量、组份等信息应不间断采集和监测,并具备信息远传、连续记录、事故预警、信息存储等功能；记录的电子数据的保存时间不少于30天。危险化学品重大危险源监督管理暂行规定(国家安全监管总局令第40号)第十三条(40)危险化学品重大危险源罐区安全监控装备应符合要求：1.摄像头的设置个数和位置，应根据罐区现场的实际情况实现全面覆盖；2.摄像头的安装高度应确保可以有效监控到储罐顶部；3有防爆要求的应使用防爆摄像机或采取防爆措施。危险
14、化学品重大危险源罐区现场安全监控装备设置规范(AQ3036-2010)第10.1条(41)紧急停车按钮应有可靠防护措施。信号报警及联锁系统设计规范(HG/T20511-2014)第4.11.4条(42)罐区储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，报警信号应传送至自动控制系统。石油化工储运系统罐区设计规范(SHT30072014)第5.4.5条(43)仪表的可见部分应无明显的瑕疵、划痕，接头螺纹应无明显的毛刺和损伤，标度、标示的应清晰、正确、完整。一般压力表GB/T1226-2010第5.11条（44）测量氧、氢、乙焕等其他可燃性气体的仪表，应在标度盘上标示出测量介质的名称或测量介质的颜色警示标记。一般压力表GBT12262010第A.1条（45）特殊测量介质的仪表在采用颜色警示标记时，应在标度盘上的仪表名称下面画一标示横线。标示横线的颜色：氧（天蓝色）、氢（绿色）、乙块（白色）、其他可燃性气体（红色）。一般压力表GBT12262010第A.2条（46）测量氧压力的仪表，应在标度盘上标以红色禁油字样或者有禁油标志，严格禁油。一般压力表GB/T1226-2010第A3条
