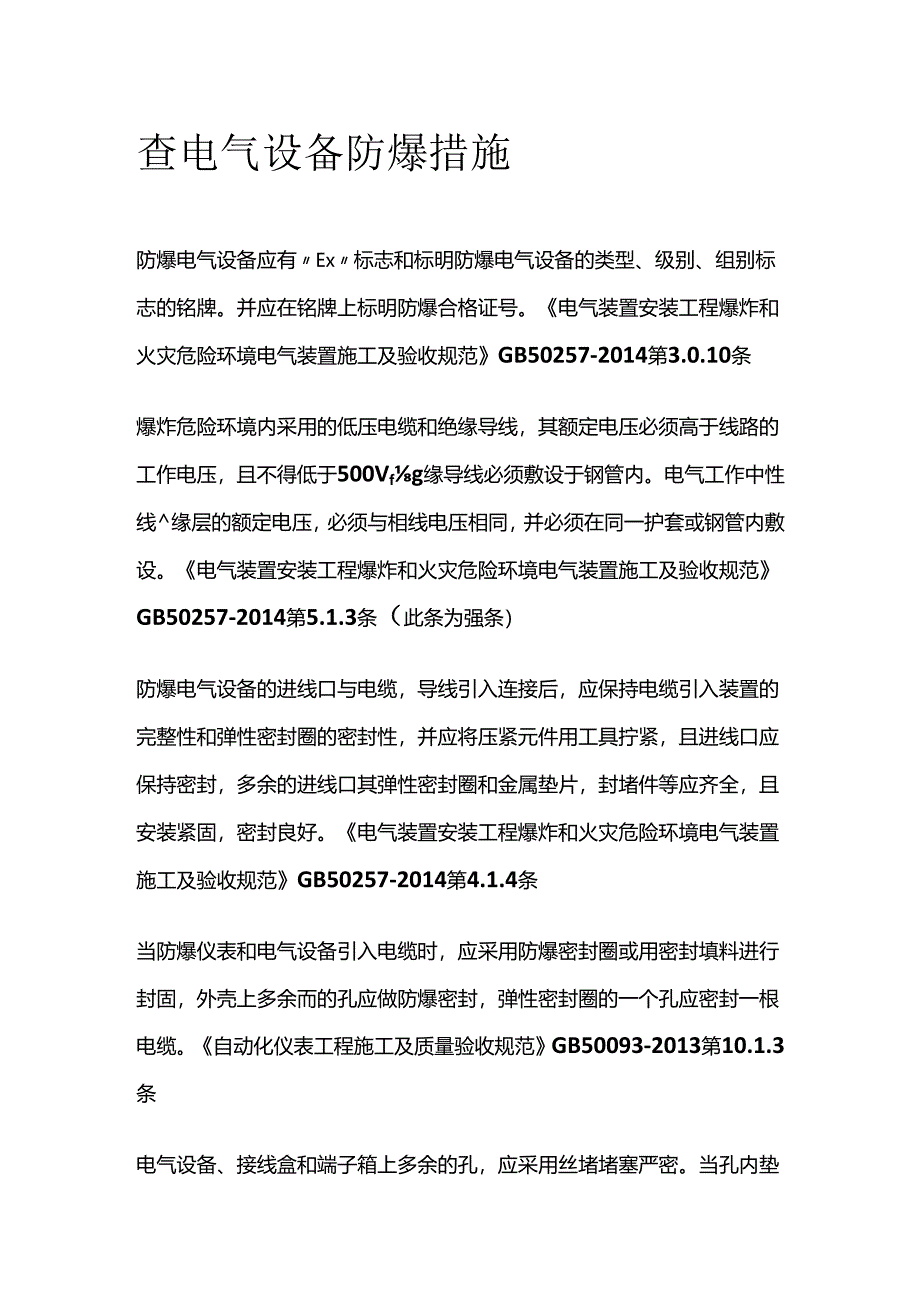

1、查电气设备防爆措施防爆电气设备应有Ex标志和标明防爆电气设备的类型、级别、组别标志的铭牌。并应在铭牌上标明防爆合格证号。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第3.0.10条爆炸危险环境内采用的低压电缆和绝缘导线，其额定电压必须高于线路的工作电压，且不得低于500Vfg缘导线必须敷设于钢管内。电气工作中性线缘层的额定电压，必须与相线电压相同，并必须在同一护套或钢管内敷设。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第5.1.3条（此条为强条）防爆电气设备的进线口与电缆，导线引入连接后，应保持电缆引入装置的完整性和弹性

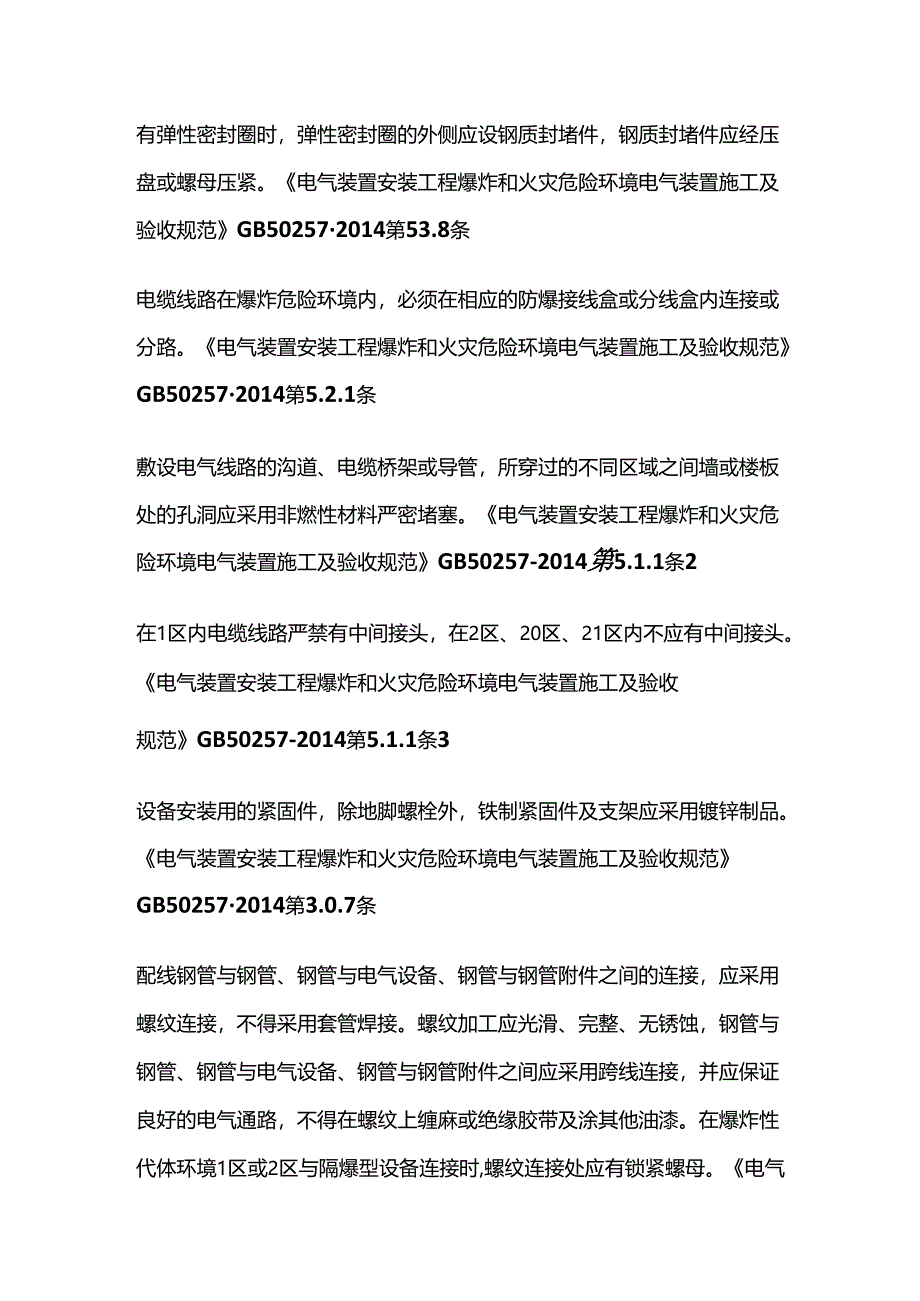

2、密封圈的密封性，并应将压紧元件用工具拧紧，且进线口应保持密封，多余的进线口其弹性密封圈和金属垫片，封堵件等应齐全，且安装紧固，密封良好。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第4.1.4条当防爆仪表和电气设备引入电缆时，应采用防爆密封圈或用密封填料进行封固，外壳上多余而的孔应做防爆密封，弹性密封圈的一个孔应密封一根电缆。自动化仪表工程施工及质量验收规范GB50093-2013第10.1.3条电气设备、接线盒和端子箱上多余的孔，应采用丝堵堵塞严密。当孔内垫有弹性密封圈时，弹性密封圈的外侧应设钢质封堵件，钢质封堵件应经压盘或螺母压紧。电气装置安装工程爆炸和
3、火灾危险环境电气装置施工及验收规范GB502572014第53.8条电缆线路在爆炸危险环境内，必须在相应的防爆接线盒或分线盒内连接或分路。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第5.2.1条敷设电气线路的沟道、电缆桥架或导管，所穿过的不同区域之间墙或楼板处的孔洞应采用非燃性材料严密堵塞。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第5.1.1条2在1区内电缆线路严禁有中间接头，在2区、20区、21区内不应有中间接头。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第5.1.1条3设备安装

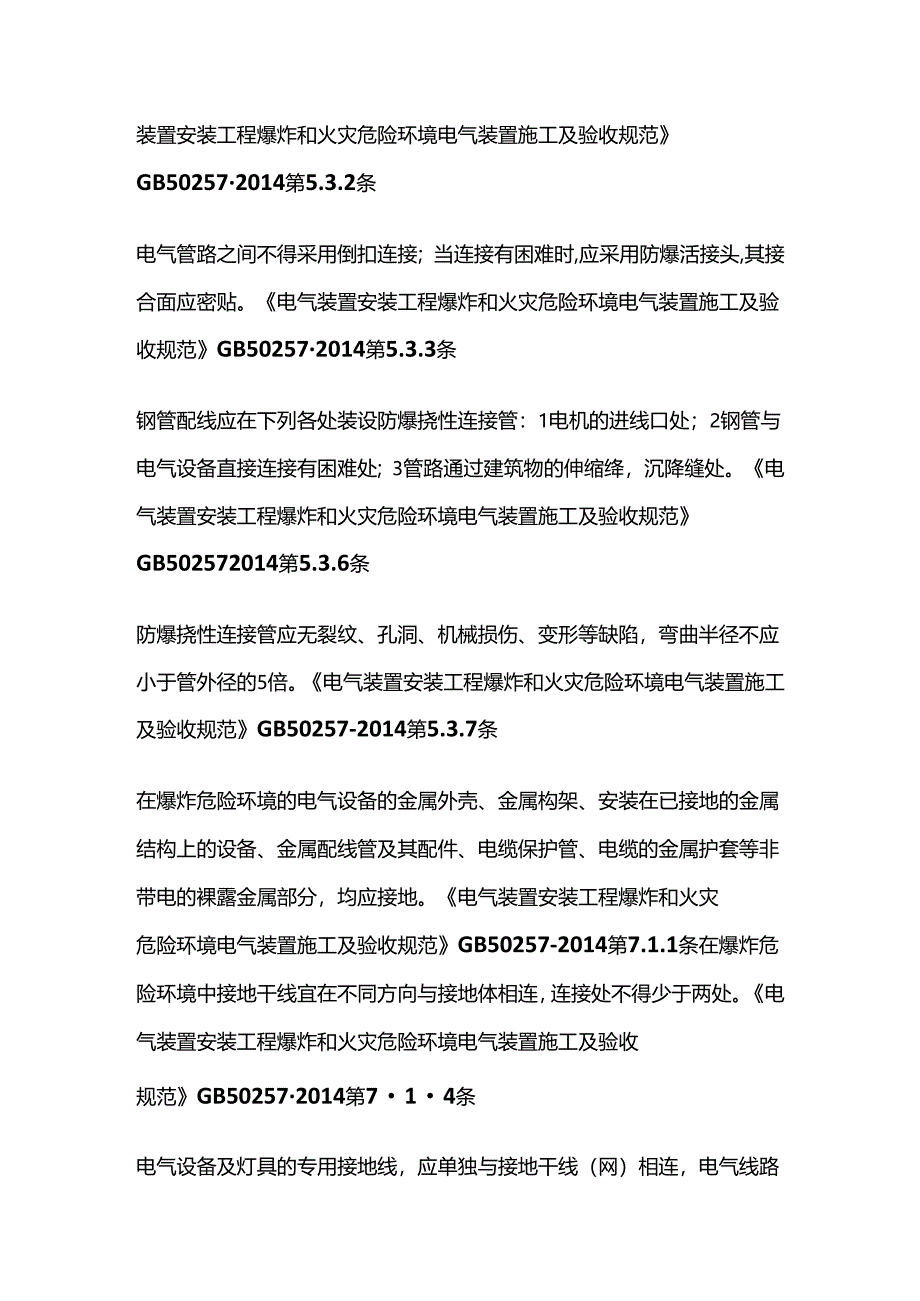

4、用的紧固件，除地脚螺栓外，铁制紧固件及支架应采用镀锌制品。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第3.0.7条配线钢管与钢管、钢管与电气设备、钢管与钢管附件之间的连接，应采用螺纹连接，不得采用套管焊接。螺纹加工应光滑、完整、无锈蚀，钢管与钢管、钢管与电气设备、钢管与钢管附件之间应采用跨线连接，并应保证良好的电气通路，不得在螺纹上缠麻或绝缘胶带及涂其他油漆。在爆炸性代体环境1区或2区与隔爆型设备连接时,螺纹连接处应有锁紧螺母。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第5.3.2条电气管路之间不得采用倒扣连接；当连接有困
5、难时,应采用防爆活接头,其接合面应密贴。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第5.3.3条钢管配线应在下列各处装设防爆挠性连接管：1电机的进线口处；2钢管与电气设备直接连接有困难处；3管路通过建筑物的伸缩绛，沉降缝处。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第5.3.6条防爆挠性连接管应无裂纹、孔洞、机械损伤、变形等缺陷，弯曲半径不应小于管外径的5倍。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第5.3.7条在爆炸危险环境的电气设备的金属外壳、金属构架、安装在已接地的金属结构上的
6、设备、金属配线管及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分，均应接地。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.1.1条在爆炸危险环境中接地干线宜在不同方向与接地体相连，连接处不得少于两处。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第714条电气设备及灯具的专用接地线，应单独与接地干线（网）相连，电气线路中的工作零线不得作为保护接地线用。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.1.6条爆炸危险环境内的电气设备与接地线的连接，宜采用多股软绞线，其铜线最小截
7、面积不得小于4mm。易受机械损伤的部位应装设保护管。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第7.1.7条铠装电缆引入电气设备时，其接地线应与设备内接地螺栓连接；钢带及金属外壳应与设备外的接地螺栓连接。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.1.8条爆炸危险环境内接地或接零用的螺栓应有防松装置；接地线紧固前，其接地端子及紧固件，均应涂电力复合脂。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.1.9条火灾危险环境电缆夹层中的每一层电缆桥架明显接地点不应少于两处。电气装置安装
8、工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.1.10条设备的接地装置与防止直接雷击的独立避雷针的接地装置应分开设置,与装设在建筑物上防止直接雷击的避雷针的接地装置可合并设置；防静电的接地装置、防感应雷和电气设备的接地装置可共同设置，其接地电阻值应符合防感应雷接地和电气设备接地的规定，只作防静电的接地装置，每一处接地体的接地电阻值应符合设计规定。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条1设备、机组、贮罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道外不得互相串联接地。电气装置安装工程爆炸和火灾危
9、险环境电气装置施工及验收规范GB50257-2014第7.2.1条2防静电接地线的安装，应与设备、机组、贮罐等固定接地端子或螺栓连接，连接螺栓不应小于MlO,并应有防松装置和涂以电力复合脂。当采用焊接端子连接时，不得降低和损伤管道强度。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条3当金属法兰采用金属螺栓或卡子相紧固时，可不另装跨接线。在腐蚀环境安装前，应有两个及以上螺栓和卡子之间的接触面去锈和除油污，并应加装防松螺母。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第721条4当爆炸危险区内的非金属构架上平行安装的
10、金属管道相互之间的净距离小于100mm时，宜每隔20m用金属线跨接；金属管道相互交叉的净距离小于100mm时，应采用金属线跨接。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条5容量为50m3及以上的贮罐，其接地点不应少于两处，但接地点的间距不应大于30m,并应在罐体底部周围对称与接地体连接，接地体应连接成环形的闭合回路。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条6易燃或可燃液体的浮动式贮罐，在无防雷接地时，其罐顶与罐体之间应采用铜软线作不少于两处跨接，其截面不应小于25mm2,且其浮动式电气测量
11、装置的电缆，应在引入贮罐处将铠装、金属外壳可靠地与罐体连接。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB502572014第721条7钢筋混凝土的贮罐或贮槽，沿其内壁敷设的防静电接地导体，应与引入的金属管道及电缆的铠装、金属外壳连接，并应引至罐、槽的外壁与接地体连接。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条8非金属的管道（非导电的）、设备等，其外壁上缠绕的金属丝网、金属带等，应紧贴其表面均匀地缠绕，并应可靠地接地。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条9可燃粉尘的袋式集尘设备，织入袋体的金属丝的接地端子应接地。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条10皮带传动的机组及其皮带的防静电接地刷、防护罩，均应接地。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.1条11引入爆炸危险环境的金属管道.配线的钢管.电缆的铠装及金属外壳，必须在危险区域的进口处接地。电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014第7.2.2条（此条为强条）
