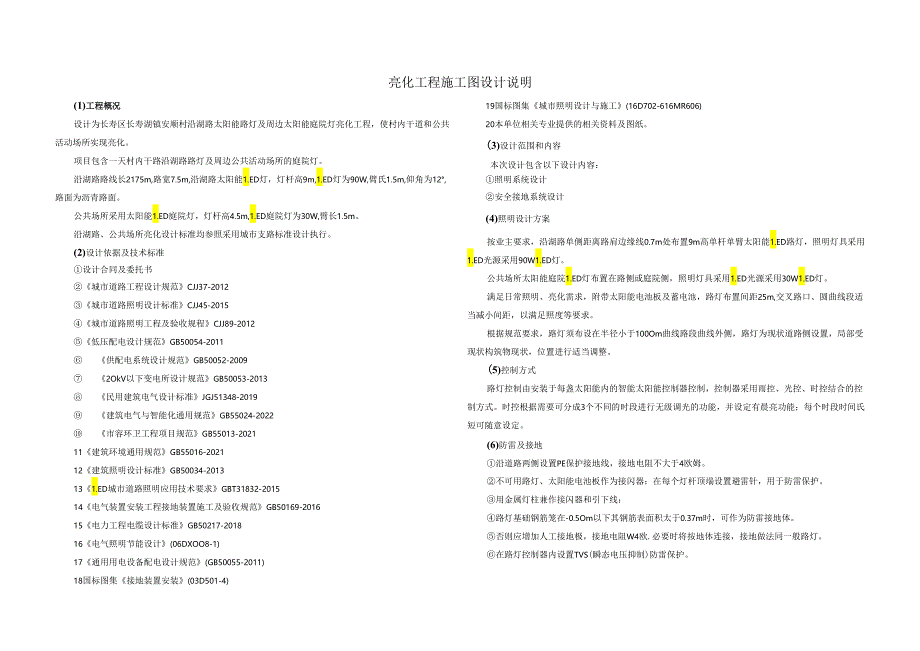

1、亮化工程施工图设计说明(1)工程概况设计为长寿区长寿湖镇安顺村沿湖路太阳能路灯及周边太阳能庭院灯亮化工程,使村内干道和公共活动场所实现亮化。项目包含一天村内干路沿湖路路灯及周边公共活动场所的庭院灯。沿湖路路线长2175m,路宽7.5m,沿湖路太阳能1.ED灯,灯杆高9m,1.ED灯为90W,臂氏1.5m,仰角为12,路面为沥青路面。公共场所采用太阳能1.ED庭院灯,灯杆高4.5m,1.ED庭院灯为30W,臂长1.5m。沿湖路、公共场所亮化设计标准均参照采用城市支路标准设计执行。(2)设计依据及技术标准设计合同及委托书城市道路工程设计规范CJJ37-2012城市道路照明设计标准CJJ45-201

2、5城市道路照明工程及验收规程CJJ89-2012低压配电设计规范GB50054-2011 供配电系统设计规范GB50052-2009 2OkV以下变电所设计规范GB50053-2013 民用建筑电气设计标准JGJ51348-2019 建筑电气与智能化通用规范GB55024-2022 市容环卫工程项目规范GB55013-202111建筑环境通用规范GB55016-202112建筑照明设计标准GB50034-2013131.ED城市道路照明应用技术要求GBT31832-201514电气装置安装工程接地装置施工及验收规范GB50169-201615电力工程电缆设计标准GB50217-201816电气

3、照明节能设计(06DXOO8-1)17通用用电设备配电设计规范(GB50055-2011)18国标图集接地装置安装(03D501-4)19国标图集城市照明设计与施工(16D702-616MR606)20本单位相关专业提供的相关资料及图纸。(3)设计范围和内容本次设计包含以下设计内容:照明系统设计安全接地系统设计(4)照明设计方案按业主要求,沿湖路单侧距离路肩边缘线0.7m处布置9m高单杆单臂太阳能1.ED路灯,照明灯具采用1.ED光源采用90W1.ED灯。公共场所太阳能庭院1.ED灯布置在路侧或庭院侧,照明灯具采用1.ED光源采用30W1.ED灯。满足日常照明、亮化需求,附带太阳能电池板及蓄电

4、池,路灯布置间距25m,交叉路口、圆曲线段适当减小间距,以满足照度等要求。根据规范要求,路灯须布设在半径小于100Om曲线路段曲线外侧,路灯为现状道路侧设置,局部受现状构筑物现状,位置进行适当调整。(5)控制方式路灯控制由安装于每盏太阳能内的智能太阳能控制器控制,控制器采用雨控、光控、时控结合的控制方式。时控根据需要可分成3个不同的时段进行无级调光的功能,并设定有晨亮功能;每个时段时间氏短可随意设定。(6)防雷及接地沿道路两侧设置PE保护接地线,接地电阻不大于4欧姆。不可用路灯、太阳能电池板作为接闪器:在每个灯杆顶端设置避雷针,用于防雷保护。用金属灯柱兼作接闪器和引下线:路灯基础钢筋笼在-0.

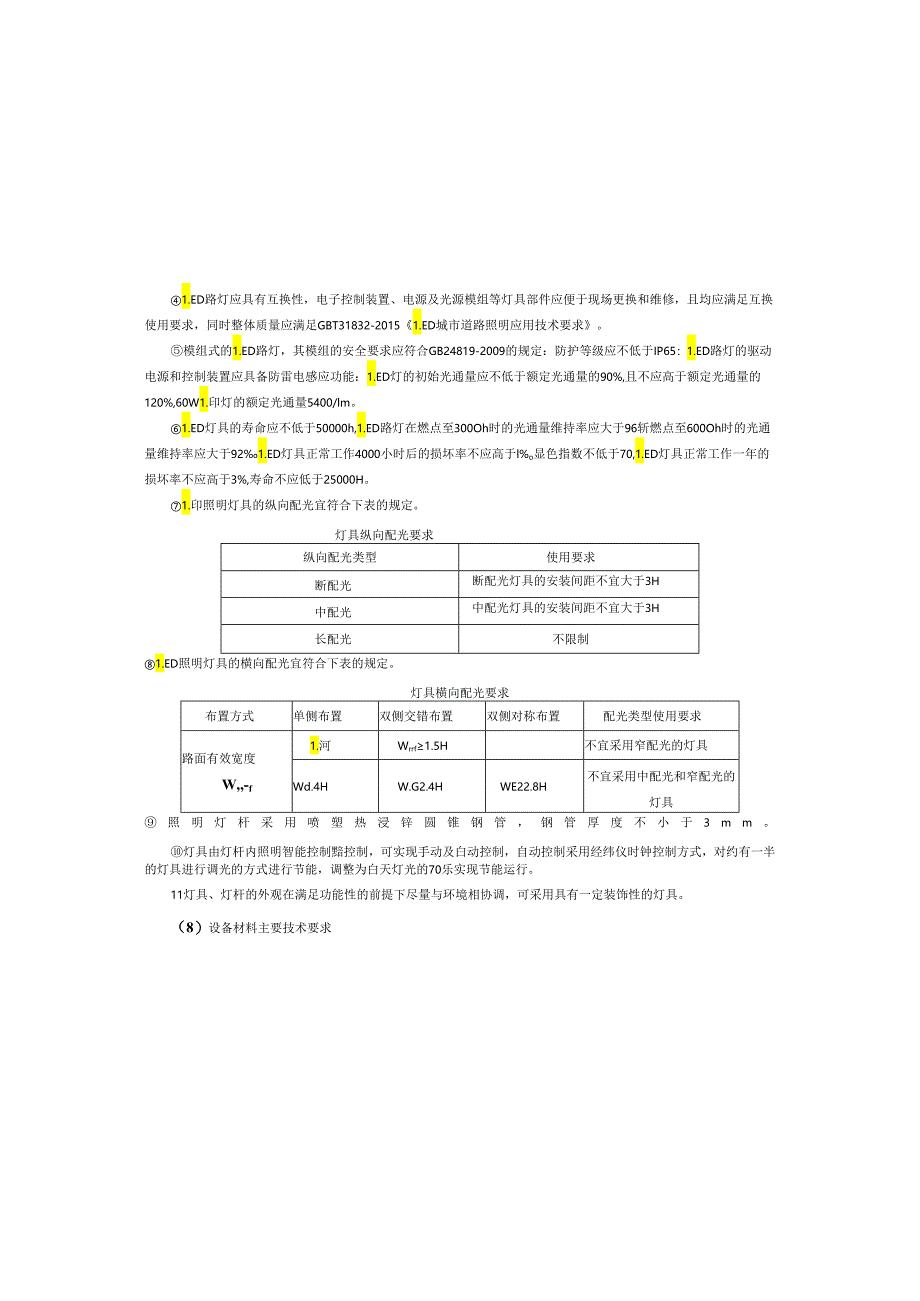

5、5Om以下其钢筋表面积太于0.37m时,可作为防雷接地体。否则应增加人工接地极,接地电阻W4欧.必要时将按地体连接,接地做法同一般路灯。在路灯控制器内设置TVS(瞬态电压抑制)防雷保护。1.ED路灯应具有互换性,电子控制装置、电源及光源模组等灯具部件应便于现场更换和维修,且均应满足互换使用要求,同时整体质量应满足GBT31832-20151.ED城市道路照明应用技术要求。模组式的1.ED路灯,其模组的安全要求应符合GB24819-2009的规定:防护等级应不低于IP65:1.ED路灯的驱动电源和控制装置应具备防雷电感应功能:1.ED灯的初始光通量应不低于额定光通量的90%,且不应高于额定光通量

6、的120%,60W1.印灯的额定光通量5400/lm。1.ED灯具的寿命应不低于50000h,1.ED路灯在燃点至300Oh时的光通量维持率应大于96斩燃点至600Oh时的光通量维持率应大于921.ED灯具正常工作4000小时后的损坏率不应高于l%o显色指数不低于70,1.ED灯具正常工作一年的损坏率不应高于3%,寿命不应低于25000H。1.印照明灯具的纵向配光宜符合下表的规定。灯具纵向配光要求纵向配光类型使用要求断配光断配光灯具的安装间距不宜大于3H中配光中配光灯具的安装间距不宜大于3H长配光不限制1.ED照明灯具的横向配光宜符合下表的规定。灯具横向配光要求布置方式单侧布置双侧交错布置双侧

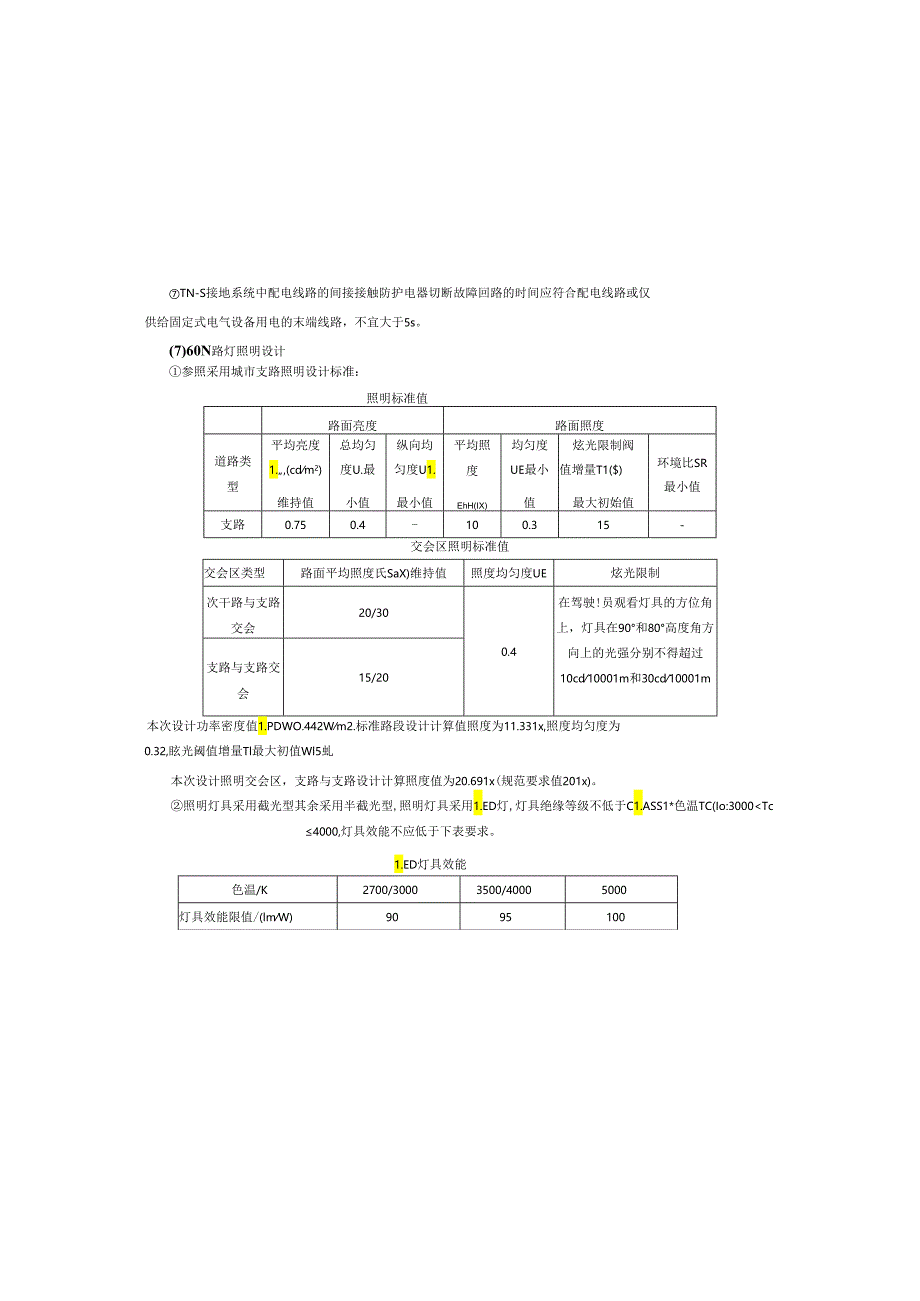

7、对称布置配光类型使用要求路面有效宽度W,-f1.河Wrrf1.5H不宜采用窄配光的灯具Wd.4HW.G2.4HWE22.8H不宜采用中配光和窄配光的灯具照明灯杆采用喷塑热浸锌圆锥钢管,钢管厚度不小于3mm。灯具由灯杆内照明智能控制黯控制,可实现手动及白动控制,自动控制采用经纬仪时钟控制方式,对约有一半的灯具进行调光的方式进行节能,调整为白天灯光的70乐实现节能运行。11灯具、灯杆的外观在满足功能性的前提下尽量与环境相协调,可采用具有一定装饰性的灯具。(8)设备材料主要技术要求TN-S接地系统中配电线路的间接接触防护电器切断故障回路的时间应符合配电线路或仅供给固定式电气设备用电的末端线路,不宜大

8、于5s。(7)60N路灯照明设计参照采用城市支路照明设计标准:照明标准值路面亮度路面照度平均亮度总均匀纵向均平均照均匀度炫光限制阀道路类1.,(cdm2)度U.最匀度U1.度UE最小值增量T1($)环境比SR型维持值小值最小值EhH(IX)值最大初始值最小值支路0.750.4-100.315-交会区照明标准值交会区类型路面平均照度氏SaX)维持值照度均匀度UE炫光限制次干路与支路交会20/300.4在驾驶!员观看灯具的方位角上,灯具在90和80高度角方向上的光强分别不得超过10cd10001m和30cd10001m支路与支路交会15/20本次设计功率密度值1.PDWO.442Wm2.标准路段设

9、计计算值照度为11.331x,照度均匀度为0.32,眩光阈值增量Tl最大初值Wl5虬本次设计照明交会区,支路与支路设计计算照度值为20.691x(规范要求值201x)。色温/K2700/30003500/40005000灯具效能限值/(lmW)90951001.ED灯具效能照明灯具采用截光型其余采用半截光型,照明灯具采用1.ED灯,灯具绝缘等级不低于C1.ASS1*色温TC(Io:3000Tc4000,灯具效能不应低于下表要求。1.ED路灯应能够在环境温度为T(TC-55cC范围内正常工作,正常工作适合外表温度不大于30C,高温是不大于85C,正常工作电源电压为额定工作电压的901105斩灯具

10、采用恒流或12/24直流驱动,驱动效率不低于90%。组件尺寸1.*W*H(mm)型号(M。加1)最大功率(W)最佳工作电压(V)最佳工作电流(八)开路电压(Voc)V短路电流Isc(八)1580*808*40HYS120WM-36V12035.55.0742.486.05由符合相应图纸和工艺要求所规定的材料和元件制造,经过制造厂的常规检测、质量控制与合格方法生产,组件完整,附带制造厂的贮运、安装和电路连接指示。每个组件接线盒中均加装旁路二极管。2)智能太阳能控制器使用单片机实现智能控制的控制器,具有PWV功能,及双路输出控制功能。具有蓄电池放电率特性修正的准确放电控制。具有过充、过放、电子短路

11、、过载保护、防雷、防反接保护、温度补偿等全自动控制。直观的显示当前蓄电池状态。元器件能在寒冷、高温、潮湿环境下正常运行。控制器采用光控和时控控制。时控根据需要可分成3个不同的时段进行无级调光的功能,输出不同的路灯功率,并设定有晨亮功能;每个时段时间长短可随意设定。设计使用寿命:10年。型号KS02-24V-10A/20A额定充电电流10A/20A额定负载电流1020系统电压2IV工作温度-25C至+70C;过压保护值14.4V;X2/24V过流保护值10A/20A浮充电压13.8V;224V充电恢复电压13.3v;224V过放电压10.5V;224V过放恢复电压12.0V;224V每褊太阳能灯

12、(KS-072+KS-024)按照以下方式进行配置:每天亮灯时间8小时,(节能模式:5H*100%+3H*50%);每盏太阳能灯配置表序号项目规格数量1太阳能电池板一多晶36V120W1块2锂电池-(特制防水引线式)12V80AH1件3太阳能控制器KS02-24V-20A1台4穹顶太阳能路灯(24/84颗)KS-A0241件KS-A0841件5太阳能电池板与控制滞连接电缆RVV2*2.53米61.ED灯与控制器连接电缆RVV3*2.58米7灯杆6.5米1套8太阳能板支架/支撑臂30W*21套9地脚笼1件10灯杆基础C20混凝土1套1)太阳能电池板太阳能电池组件应符合国标GB/T9535(地面用

13、晶体砖硅光伏组件-设计鉴定和定型)安全等级规范,可经受高风压、冰直冲击和雪压,并且具有防火能力。用高效率绒面、背板工艺的晶体硅太阳电池片封装,组件效率216%,太阳电池组件保证使用25年,且功率损失不大于20%。背板采用进口材料封装,抗老化。面板采用进口高透低铁钢化玻璃封装,通光率和机械强度高。接线盒采用防水防潮设计。太阳电池组件通过国内权威质量检测中心质量认证(TUV认证),并通过温度特环和热斑试验。设计1.PD均满足规范要求值。灯具由智能路灯节电器控制,实现节能运行。(10)电气及安全要求1.ED灯具的额定电压应符合供电电压的规定。 绝缘柱(体)应具有可靠的耐腐蚀、耐高电压性能,连续电弧放

14、电至少30min,绝缘柱应无碳化现象。 检修时应断开电源,不应带电操作,并应配备绝缘棒。1.ED灯具的输人功率不应超过额定值的IlOK1.EI)灯具在100%光输出时,功率因数不应小于0.9。调光1.ED灯具在50%光输出时:其驱动电源效率不应低于75给且功率因数不应低于0.85。1.ED灯具安全应符合GB7000.203的规定。1.ED灯具骚扰电压应符合GB17743的规定。1.ED灯具谐波电流限值应符合GBl7625.1的规定。1.ED灯具电磁兼容抗扰度应符合GB/T18595的规定。H1.ED电子控制装置应符合GB19510.14的规定。12照明灯杆的检修门应设置需使用专用工具开启的闭锁装置。13照明设施设置应确保夜间公共环境安全,应避免干扰光对机动车驾驶员形成失能眩光或不舒适眩光,对机动车驾驶员产生的眩光的阔值增量不应大于15轨照明应合理选择照明光源、灯具、照明方式和照明时间,合理确定灯具安装位置、照射角度和遮光措施,以避免或减少产生光污染、减少能源消耗,光通比
