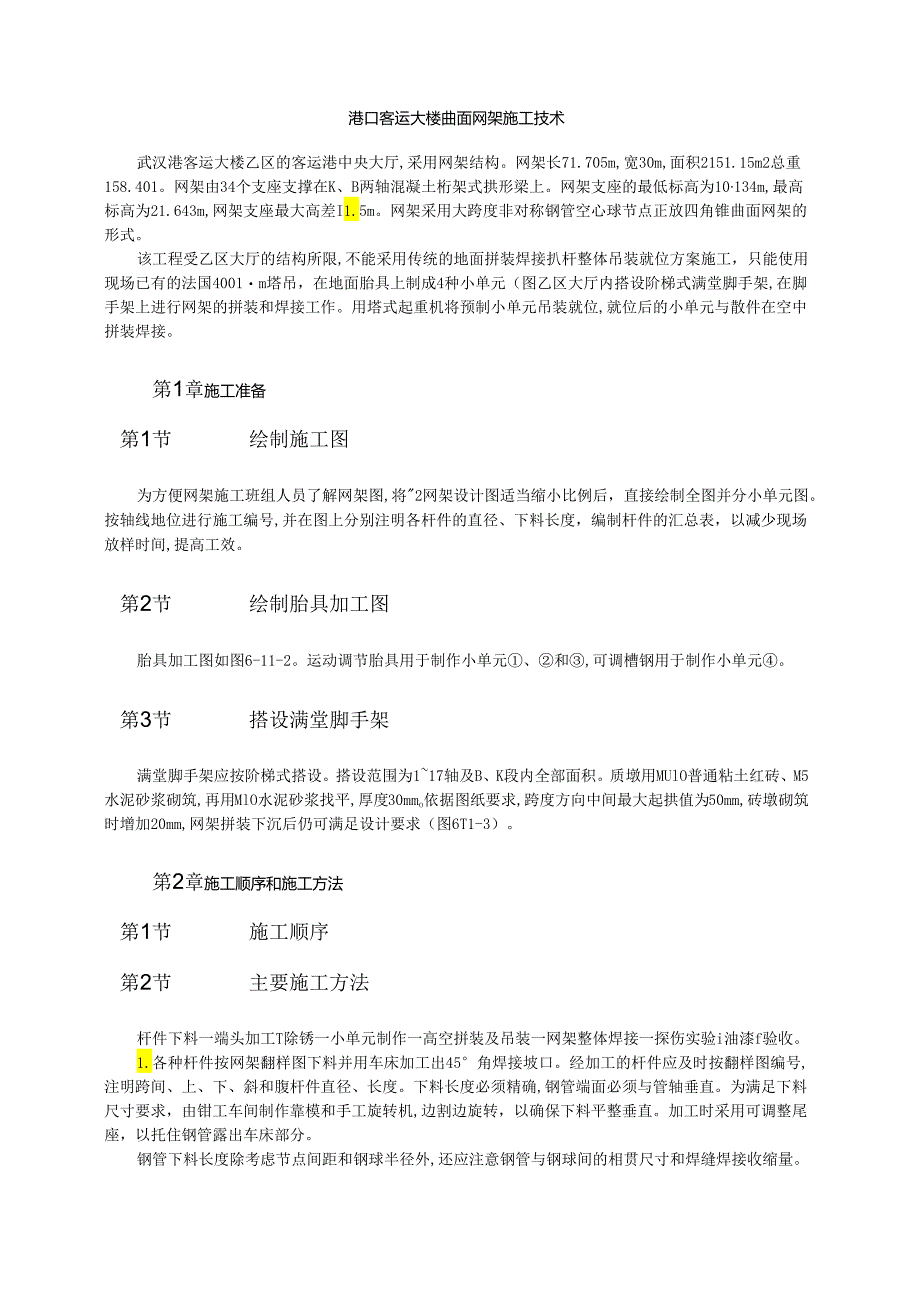

1、港口客运大楼曲面网架施工技术武汉港客运大楼乙区的客运港中央大厅,采用网架结构。网架长71.705m,宽30m,面积2151.15m2总重158.401。网架由34个支座支撑在K、B两轴混凝土桁架式拱形梁上。网架支座的最低标高为10134m,最高标高为21.643m,网架支座最大高差I1.5m。网架采用大跨度非对称钢管空心球节点正放四角锥曲面网架的形式。该工程受乙区大厅的结构所限,不能采用传统的地面拼装焊接扒杆整体吊装就位方案施工，只能使用现场已有的法国4001m塔吊，在地面胎具上制成4种小单元（图乙区大厅内搭设阶梯式满堂脚手架,在脚手架上进行网架的拼装和焊接工作。用塔式起重机将预制小单元吊装就
2、位,就位后的小单元与散件在空中拼装焊接。第1章施工准备第1节绘制施工图为方便网架施工班组人员了解网架图,将2网架设计图适当缩小比例后，直接绘制全图并分小单元图。按轴线地位进行施工编号,并在图上分别注明各杆件的直径、下料长度，编制杆件的汇总表，以减少现场放样时间,提高工效。第2节绘制胎具加工图胎具加工图如图6-11-2。运动调节胎具用于制作小单元、和,可调槽钢用于制作小单元。第3节搭设满堂脚手架满堂脚手架应按阶梯式搭设。搭设范围为117轴及B、K段内全部面积。质墩用MUlO普通粘土红砖、M5水泥砂浆砌筑,再用MlO水泥砂浆找平,厚度30mmo依据图纸要求,跨度方向中间最大起拱值为50mm,砖墩砌
3、筑时增加20mm,网架拼装下沉后仍可满足设计要求（图6T1-3）。第2章施工顺序和施工方法第1节施工顺序第2节主要施工方法杆件下料一端头加工T除锈一小单元制作一高空拼装及吊装一网架整体焊接一探伤实验i油漆f验收。1.各种杆件按网架翻样图下料并用车床加工出45角焊接坡口。经加工的杆件应及时按翻样图编号,注明跨间、上、下、斜和腹杆件直径、长度。下料长度必须精确,钢管端面必须与管轴垂直。为满足下料尺寸要求，由钳工车间制作靠模和手工旋转机,边割边旋转，以确保下料平整垂直。加工时采用可调整尾座，以托住钢管露出车床部分。钢管下料长度除考虑节点间距和钢球半径外,还应注意钢管与钢球间的相贯尺寸和焊缝焊接收缩量

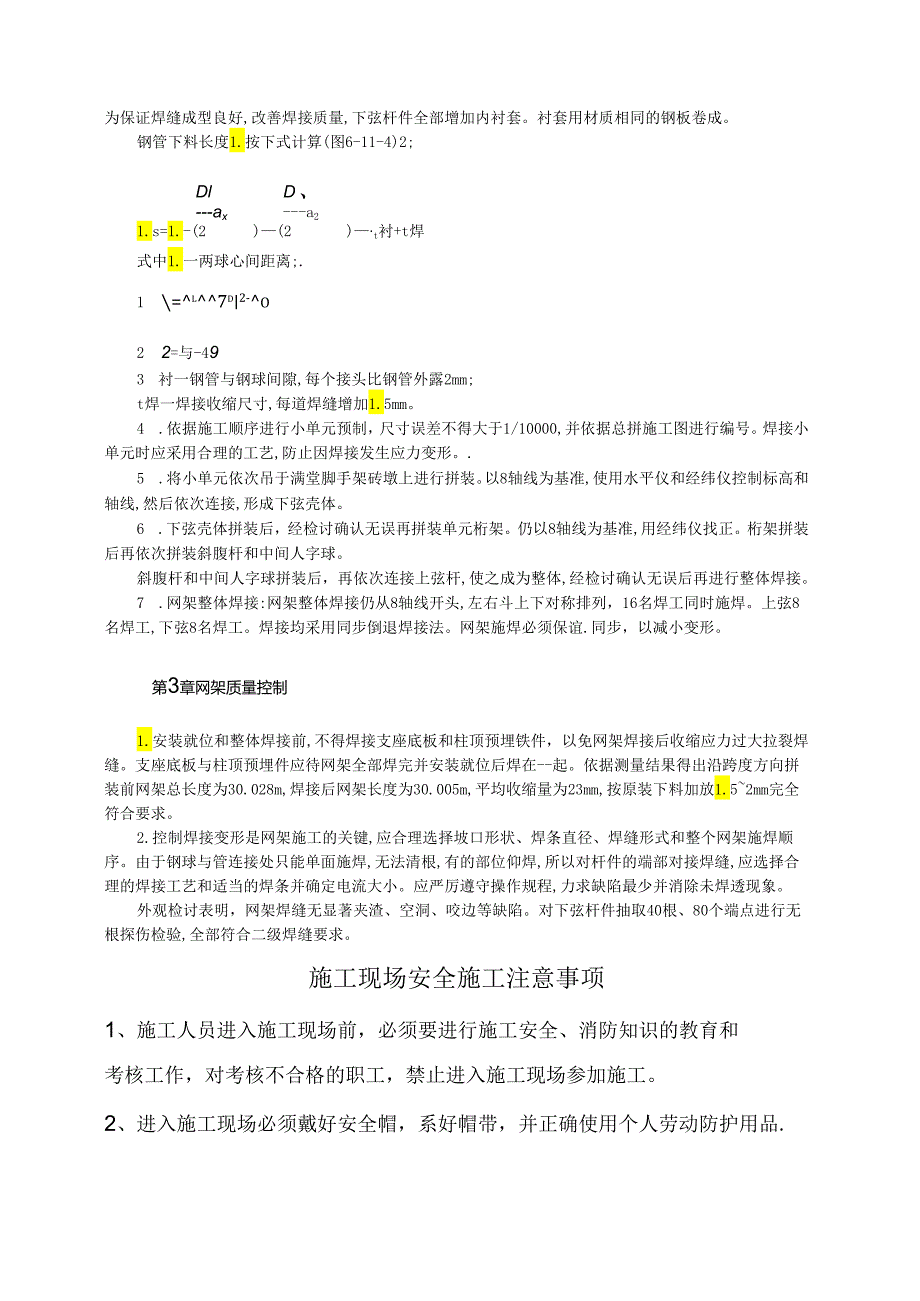

4、。为保证焊缝成型良好,改善焊接质量,下弦杆件全部增加内衬套。衬套用材质相同的钢板卷成。钢管下料长度1.按下式计算(图6-11-4)2;DlD、-ax-a21.s=1.-(2)(2)t衬+t焊式中1.一两球心间距离;.1 =l7d2-o2 2=与-493 衬一钢管与钢球间隙,每个接头比钢管外露2mm;t焊一焊接收缩尺寸,每道焊缝增加1.5mm。4 .依据施工顺序进行小单元预制，尺寸误差不得大于1/10000,并依据总拼施工图进行编号。焊接小单元时应采用合理的工艺,防止因焊接发生应力变形。.5 .将小单元依次吊于满堂脚手架砖墩上进行拼装。以8轴线为基准,使用水平仪和经纬仪控制标高和轴线,然后依次连
5、接,形成下弦壳体。6 .下弦壳体拼装后，经检讨确认无误再拼装单元桁架。仍以8轴线为基准,用经纬仪找正。桁架拼装后再依次拼装斜腹杆和中间人字球。斜腹杆和中间人字球拼装后，再依次连接上弦杆,使之成为整体,经检讨确认无误后再进行整体焊接。7 .网架整体焊接:网架整体焊接仍从8轴线开头,左右斗上下对称排列，16名焊工同时施焊。上弦8名焊工,下弦8名焊工。焊接均采用同步倒退焊接法。网架施焊必须保谊.同步，以减小变形。第3章网架质量控制1.安装就位和整体焊接前,不得焊接支座底板和柱顶预埋铁件，以免网架焊接后收缩应力过大拉裂焊缝。支座底板与柱顶预埋件应待网架全部焊完并安装就位后焊在-起。依据测量结果得出沿跨
6、度方向拼装前网架总长度为30.028m,焊接后网架长度为30.005m,平均收缩量为23mm,按原装下料加放1.52mm完全符合要求。2.控制焊接变形是网架施工的关键,应合理选择坡口形状、焊条直径、焊缝形式和整个网架施焊顺序。由于钢球与管连接处只能单面施焊,无法清根,有的部位仰焊,所以对杆件的端部对接焊缝,应选择合理的焊接工艺和适当的焊条并确定电流大小。应严厉遵守操作规程,力求缺陷最少并消除未焊透现象。外观检讨表明，网架焊缝无显著夹渣、空洞、咬边等缺陷。对下弦杆件抽取40根、80个端点进行无根探伤检验,全部符合二级焊缝要求。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全

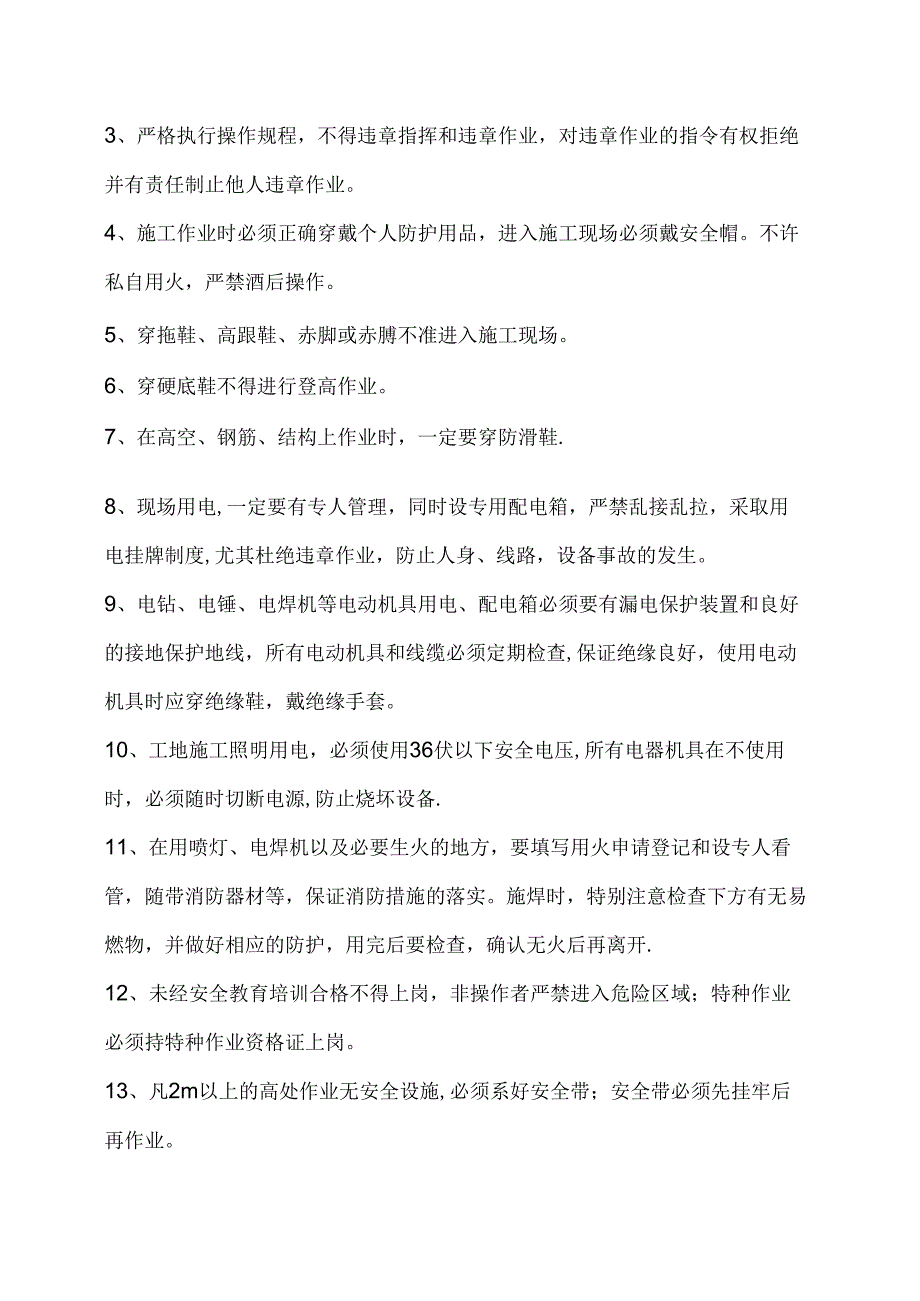

7、、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻
8、、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,
9、必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管
10、放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨
11、架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IokV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
