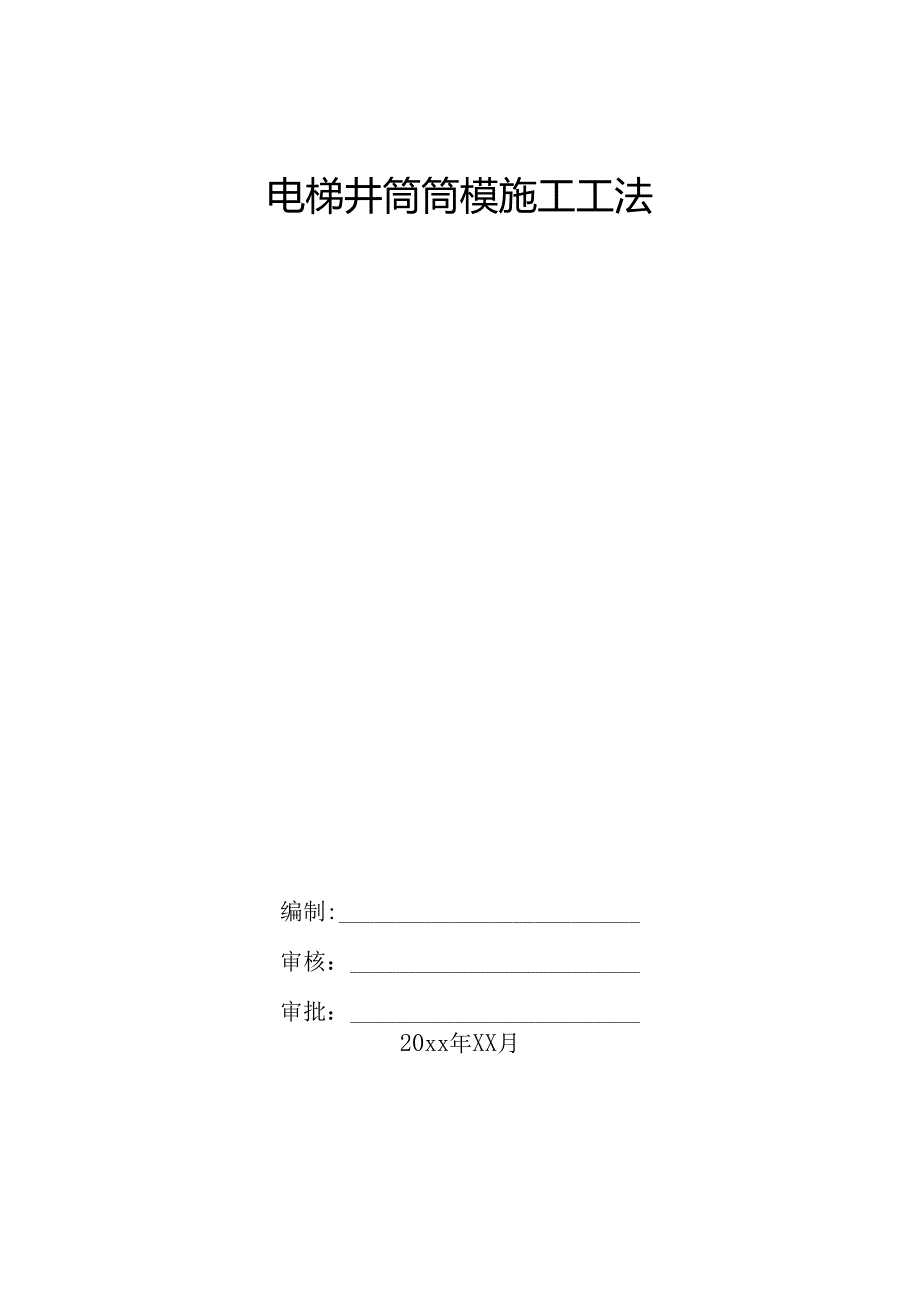

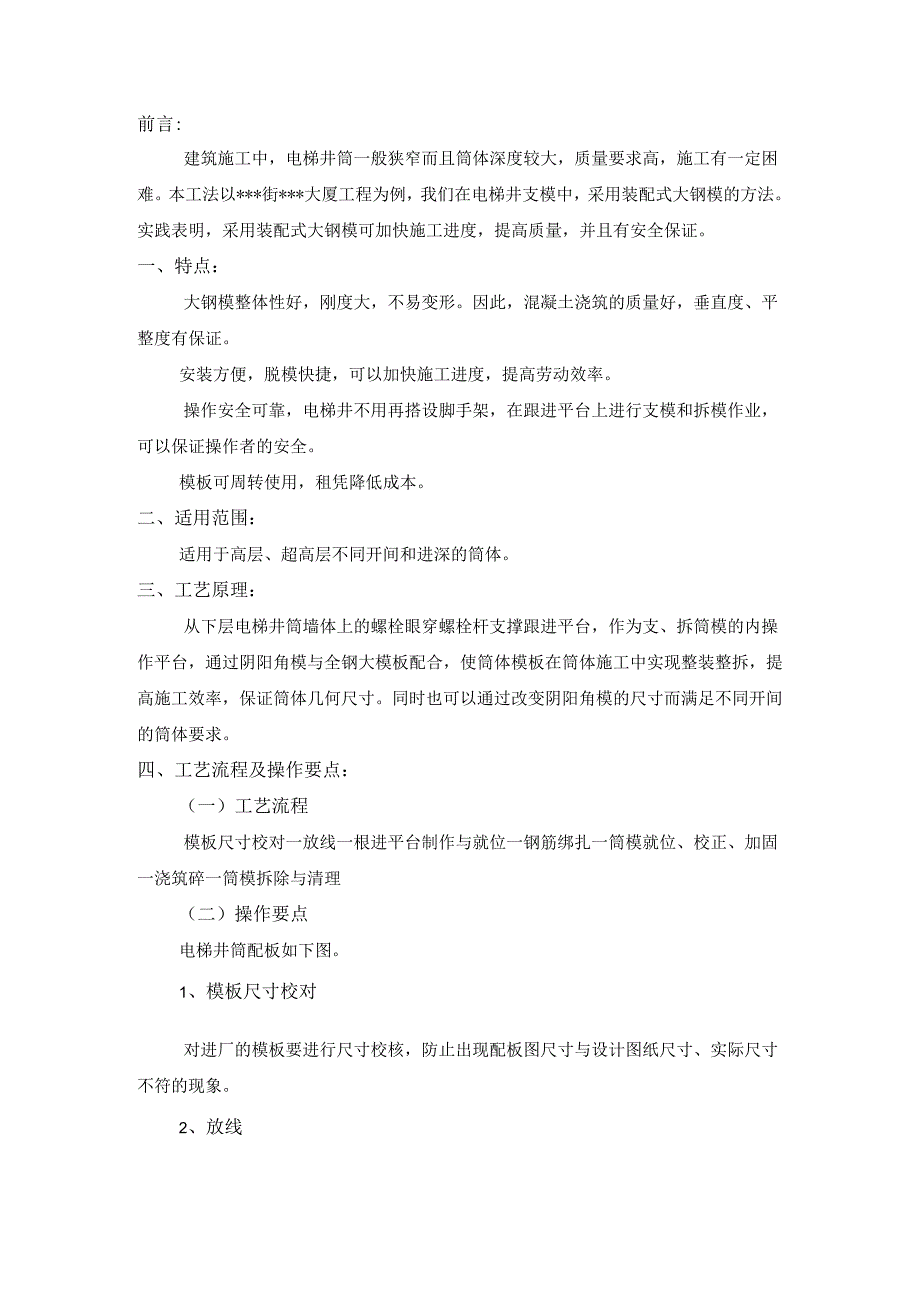

1、电梯井筒筒模施工工法编制:审核：审批：20xx年XX月目录电梯井筒筒模施工工法1一、特点：3二、适用范围：3三、工艺原理：3四、工艺流程及操作要点：3（一）工艺流程3（二）操作要点3五、材料要求：6六、机具设备：6七、劳动力组织及安全措施：6（一）劳动力组织6（二）安全措施6八、质量要求：7九、效益分析71、本工法的应用可提高质量，缩短工期，创造良好的社会效益。7前言:建筑施工中，电梯井筒一般狭窄而且筒体深度较大，质量要求高，施工有一定困难。本工法以*街*大厦工程为例，我们在电梯井支模中，采用装配式大钢模的方法。实践表明，采用装配式大钢模可加快施工进度，提高质量，并且有安全保证。一、特点：大钢
2、模整体性好，刚度大，不易变形。因此，混凝土浇筑的质量好，垂直度、平整度有保证。安装方便，脱模快捷，可以加快施工进度，提高劳动效率。操作安全可靠，电梯井不用再搭设脚手架，在跟进平台上进行支模和拆模作业，可以保证操作者的安全。模板可周转使用，租凭降低成本。二、适用范围：适用于高层、超高层不同开间和进深的筒体。三、工艺原理：从下层电梯井筒墙体上的螺栓眼穿螺栓杆支撑跟进平台，作为支、拆筒模的内操作平台，通过阴阳角模与全钢大模板配合，使筒体模板在筒体施工中实现整装整拆，提高施工效率，保证筒体几何尺寸。同时也可以通过改变阴阳角模的尺寸而满足不同开间的筒体要求。四、工艺流程及操作要点：（一）工艺流程模板尺寸
3、校对一放线一根进平台制作与就位一钢筋绑扎一筒模就位、校正、加固一浇筑碎一筒模拆除与清理（二）操作要点电梯井筒配板如下图。1、模板尺寸校对对进厂的模板要进行尺寸校核，防止出现配板图尺寸与设计图纸尺寸、实际尺寸不符的现象。2、放线要楼层平面中依据施工图纸放出墙体边线与模板控制线，做好支模板前的准备工作。3、提升跟进平台为了方便井筒内模板的支设，施工过程中使用跟进平台，以降低井筒内模支设难度。跟进平台采用成品，用10焊制而成，并从墙上的螺栓眼穿螺栓杆支撑跟进平台。如下图所示。施工缝50mm厚木跳板,12钢筋吊环，在长边槽钢距两1、跟进平台采用槽钢焊接成整体，纵横各三道，随着楼层升高整体提升；2、平台
4、制作完毕后，必须有验收手续，经同意后方可使用;3、跟进平台供模板安装使用，严禁在平台上堆放重物。跟进平台施工示意图4、钢筋绑扎依据施工图纸绑扎井筒墙体钢筋，用竖向梯子筋来控制模板内口尺寸。钢筋顶撑两端必须涂刷防锈漆。5、吊装井筒模板就位、校正、加固将阴阳角模初步就位，再吊装井筒内侧模板，靠吊垂直后，放入穿墙螺栓和塑料套管，然后安装另一侧的模板，并经靠吊垂直后才能旋紧螺栓。螺栓先紧固80%,然后根据墙体内外皮控制线及50Cnl线用线坠吊墙体垂直度并纠偏，此后进行板缝间隙及相邻高低差的调整，最后完成全部紧固并用钢管进行支顶。模板纵向设置三排对拉螺栓，横向间距不大于120OnInb穿墙螺栓大头32m
5、m,小头28mm,锥形，表面光滑，螺栓上设PVC-640X3的套管。6、浇筑砂及模板的拆除与清理模板验收合格后便可以浇筑混凝土。待混凝土达到拆模强度后方可拆模，拆模时先拆除钢管与螺栓，然后轻轻撬动模板，使之与混凝土分离。然后吊出筒模，出模时必须检查吊钩连接螺栓是否牢固，检查无误后将模板吊出并进行清理。五、材料要求：根据模板设计要示，备齐连接螺栓、木楔、钢管等材料，并保证材料的质量符合标准要求。钢管、全钢大模板应符合钢结构工程施工及验收规范要示，具有产品合格证，并二次抽检合格。六、机具设备：塔吊、扳手、手锤、钢尺、线坠等。七、劳动力组织及安全措施：（一）劳动力组织以市西城区金融街B区3号地工程为
6、例每层进行井筒模板施工时所用人员统计：1 .木工班长2名一一负责组织协调机械的使用和进行现场的施工指挥工作。2 .塔吊司机2名一一正确地操作使用塔吊吊装模板，并负责机械操作和观察机械运转情况及进行维修保养。3 .信号工2人一一指挥塔吊进行安全操作。4 .木工工人25人一一负责出入、加固、校核模板的所有操作。其中人员情况可以随施工进度进行应当调整。（二）安全措施对现场施工人员进行安全教育，进场一律戴安全帽。5 作人员在2m以上高度作业时，必须系好安全带，穿防滑鞋。严禁高空向下抛物，施工时工具和材料均要传递，严禁投掷。模板起吊前，应检查吊装用绳索、卡具及每块模板上的吊环是否完整有效,并应先拆除一切
7、临时支撑，经检查无误后方可起吊。模板吊装过程中，信号工与塔司必须协调配合，严禁出现因起吊高度不够或模板摆动而碰撞主体结构或脚手架，同时应防止与预留钢筋发生钩挂。拆除的模板在起吊前，必须复查一遍，看是否模板的所有穿墙螺栓都已经拆完，在吊装区域除工作人员外严禁站人。模板上的小配件，在起吊前必须装入专用箱，禁止随手乱丢，以免掉落伤人。大钢模板的承重部件每次支拆前后，必须认真检查，发现有裂痕、开焊、螺纹脱扣等问题时，必须采取有效措施，确保其安全性。大雨、大雾及风力六级以上（含六级）等恶劣天气，必须停止露天吊装大模板作业。八、质量要求：大模板安装后应保证整体的稳定性，确保施工中模板不变形、不错位、不涨模
8、。模板及其支架必须有足够的强度、刚度和稳定性。模板的拼缝要平整，堵缝措施要整齐牢固，不得漏浆。模板与混凝土的接触面应清理干净，隔离剂涂刷均匀无遗漏并不得污染钢筋。大模板安装必须保证轴线和截面尺寸准确，垂直度和平整度符合规定要求。九、效益分析1、本工法的应用可提高质量，缩短工期，创造良好的社会效益。2、与木制大模板相比较，本工法的采用，可降低成本，以金融街B3项目应用为例，具体如下：2.1、 本工程地上结构以两个塔楼为主，南侧为酒店标准层层数为17层、北侧为公寓式酒店标准层层数18层。酒店核心筒标准层单层面积为574日总面积为9758m2o公寓核心筒标准层单层面积为376而总面积为6768m2.
9、2、 如果工程施工当中使用木模板：2.2.1、 覆膜多层板按周转四次使用计算酒店共需多层板2296nA公寓需多层板1880m2o市场价1.222.44m的多层板158元/张，因此多层板总计22.13万元。2.2.2、100X100mm木方竖向间距按300mm计算。酒店单层木方用量为546根，公寓单层木方用量为359根。同时损耗量按5%计算，则所用木方总量为（546+359)X5%+546+359=950根。市场价为1420元/m:木方总价为5.4万元。2.2.3、工程中使用的对拉螺栓市场价格如下：丝杆4元m,三型卡1元/个，螺母0.7元/个，锥体1.8元/个。本工程中核心筒墙体的平均厚度为45
10、0mm,则每个对拉螺栓平均价格为106元/个。酒店单层螺栓用量为：1496根，公寓单层螺栓用量为：1096根。同时考虑对拉螺栓的损耗，按5%计算，则共需对拉螺栓4850根。本工程中使用螺栓的总价为：5.14万元。2.2.4、使用木模板的人工费：7.61元/疗，机械费：2.04元为2。井筒面积总计1.6526万平米，人工费+机械费=16526X7.61+165262.04=15.95万兀。2.2.5.在实际施工当中，本工程使用的井筒模板为大钢模，采用租凭的形式。大钢模的租凭费用为平面模板、角模板：1.l元/天11则租用大钢模每天的租凭费用为：1045元/天112.根据现场施工的进度，标准层平均每四天半一层，标准层实际工期为81天。大钢模的租凭费用为：8.5万元。大钢模的人工费：2.57元/天式机械费：2.04元/天-in?。大钢模使用过程中人工费+机械费=16526X2.57+16526X2.04=7.62万元。2.2.6、以上分析可知，本工程中使用大钢模来做井筒模板，其总造价为16.1万元。而如使用多层板制做的大模板，其总造价为48.62万元。使用大钢模比用木模板节约资金32.52万元。
