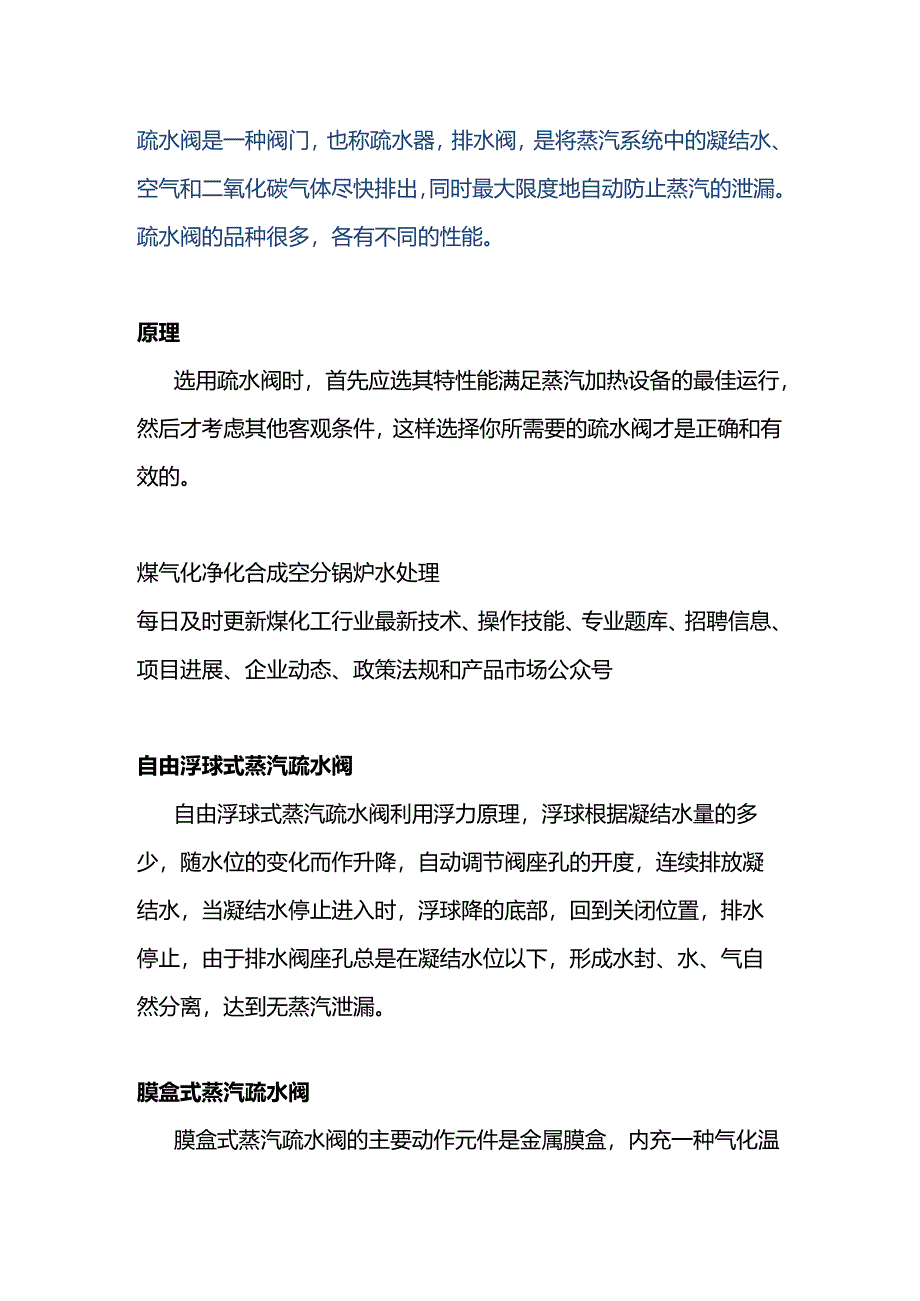

1、疏水阀是一种阀门，也称疏水器，排水阀，是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出，同时最大限度地自动防止蒸汽的泄漏。疏水阀的品种很多，各有不同的性能。原理选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。煤气化净化合成空分锅炉水处理每日及时更新煤化工行业最新技术、操作技能、专业题库、招聘信息、项目进展、企业动态、政策法规和产品市场公众号自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭

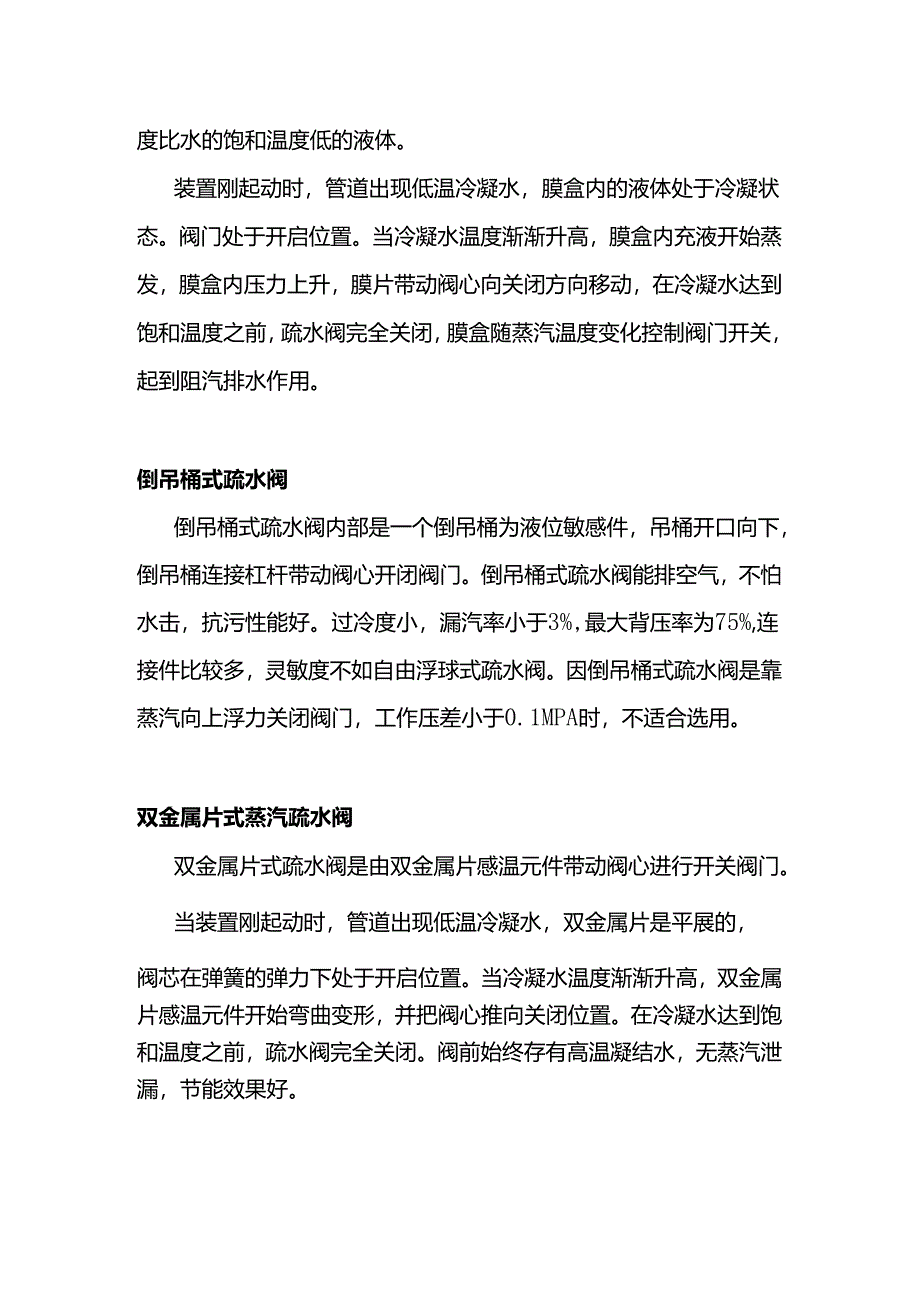

2、位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷

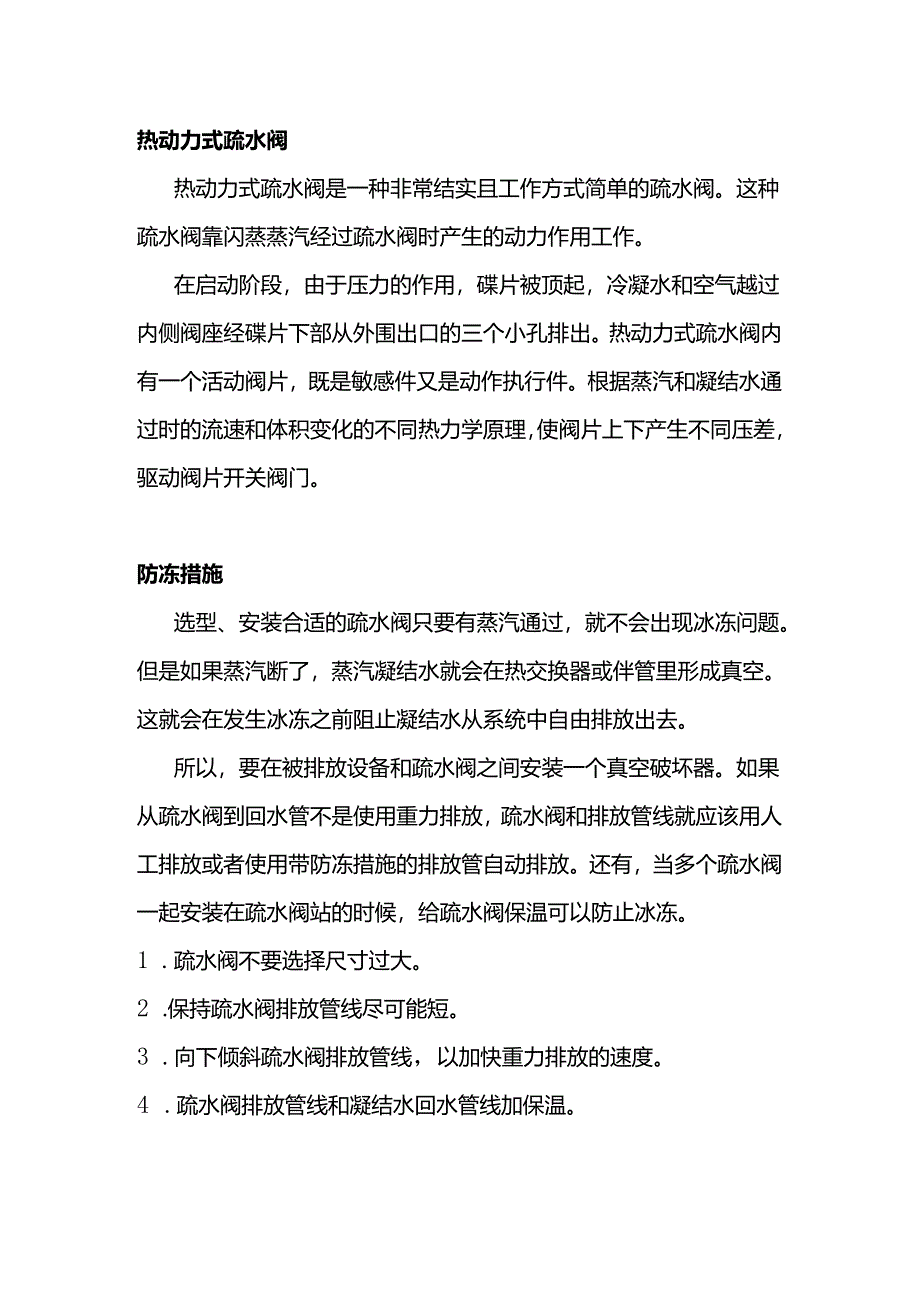

3、度小，漏汽率小于3%,最大背压率为75%,连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。热动力式疏水阀热动力式疏水阀是一种非常结实且工作方式简单的疏水阀。这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动
4、力作用工作。在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。热动力式疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。防冻措施选型、安装合适的疏水阀只要有蒸汽通过，就不会出现冰冻问题。但是如果蒸汽断了，蒸汽凝结水就会在热交换器或伴管里形成真空。这就会在发生冰冻之前阻止凝结水从系统中自由排放出去。所以，要在被排放设备和疏水阀之间安装一个真空破坏器。如果从疏水阀到回水管不是使用重力排放，疏水阀和排放管线就应该用人工排放或者使用带防冻措施的排放管自动排放。还有，当多个疏水阀一起安装在疏水阀站的时候，给疏水阀保温可以防止冰冻。1 .疏水阀不要选择尺寸过大。2 .保持疏水阀排放管线尽可能短。3 .向下倾斜疏水阀排放管线，以加快重力排放的速度。4 .疏水阀排放管线和凝结水回水管线加保温。5 .当凝结水回水管线暴露在大气条件下时，应考虑加伴热管。6 .如果回水管升高，垂直排放管要与回水集管上部的排放管相邻，并把排放管和疏水阀排放管一起保温。
