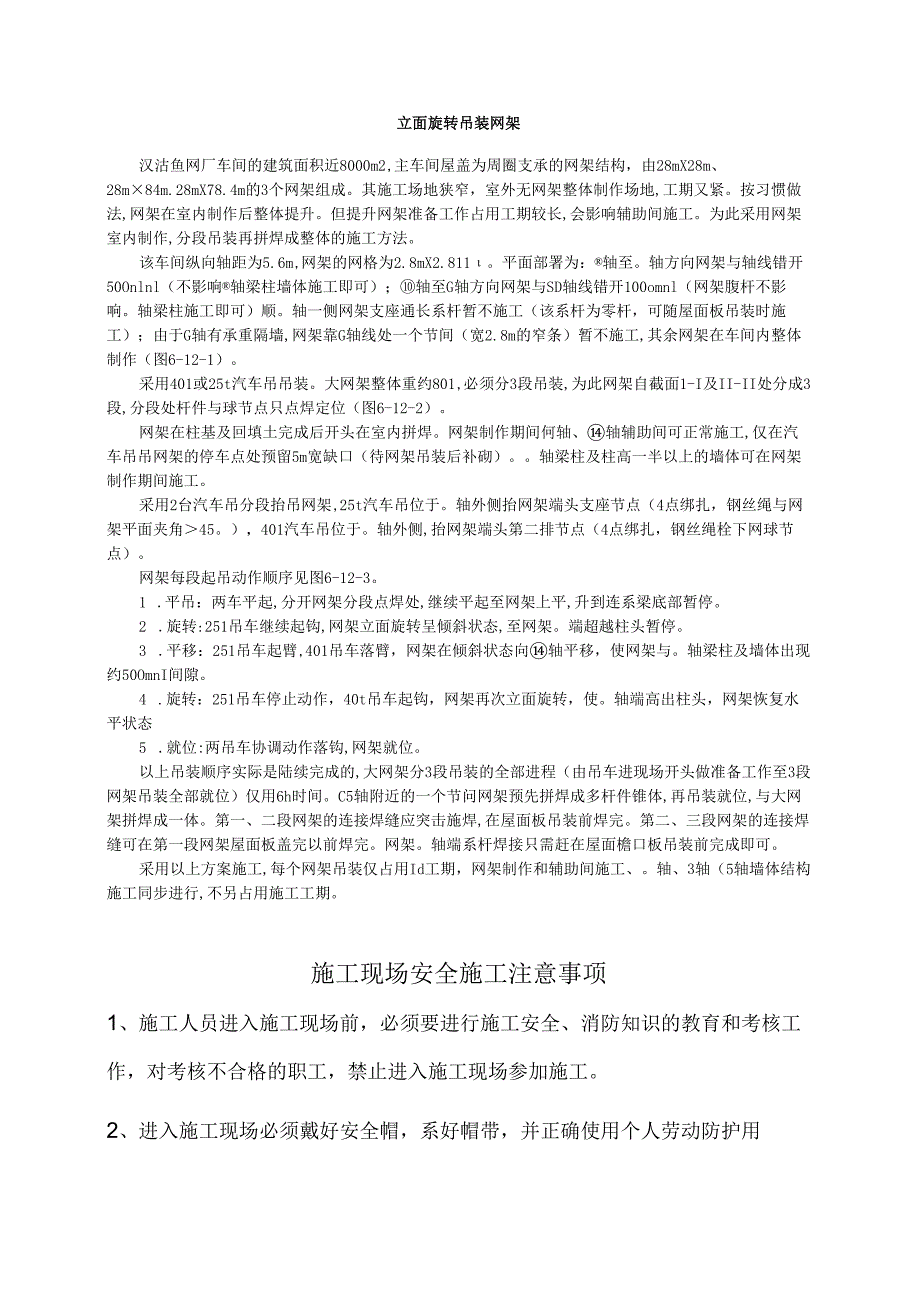

1、立面旋转吊装网架汉沽鱼网厂车间的建筑面积近8000m2,主车间屋盖为周圈支承的网架结构，由28mX28m、28m84m.28mX78.4m的3个网架组成。其施工场地狭窄，室外无网架整体制作场地,工期又紧。按习惯做法,网架在室内制作后整体提升。但提升网架准备工作占用工期较长,会影响辅助间施工。为此采用网架室内制作,分段吊装再拼焊成整体的施工方法。该车间纵向轴距为5.6m,网架的网格为2.8mX2.811。平面部署为：轴至。轴方向网架与轴线错开50Onlnl（不影响轴梁柱墙体施工即可）；轴至G轴方向网架与SD轴线错开100omnl（网架腹杆不影响。轴梁柱施工即可）顺。轴一侧网架支座通长系杆暂不施工
2、（该系杆为零杆，可随屋面板吊装时施工）；由于G轴有承重隔墙,网架靠G轴线处一个节间（宽2.8m的窄条）暂不施工,其余网架在车间内整体制作（图6-12-1）。采用401或25t汽车吊吊装。大网架整体重约801,必须分3段吊装,为此网架自截面1-I及II-II处分成3段,分段处杆件与球节点只点焊定位（图6-12-2）。网架在柱基及回填土完成后开头在室内拼焊。网架制作期间何轴、轴辅助间可正常施工,仅在汽车吊吊网架的停车点处预留5m宽缺口（待网架吊装后补砌）。轴梁柱及柱高一半以上的墙体可在网架制作期间施工。采用2台汽车吊分段抬吊网架,25t汽车吊位于。轴外侧抬网架端头支座节点（4点绑扎，钢丝绳与网架平
3、面夹角45。），401汽车吊位于。轴外侧,抬网架端头第二排节点（4点绑扎，钢丝绳栓下网球节点）。网架每段起吊动作顺序见图6-12-3。1 .平吊：两车平起,分开网架分段点焊处,继续平起至网架上平,升到连系梁底部暂停。2 .旋转:251吊车继续起钩,网架立面旋转呈倾斜状态,至网架。端超越柱头暂停。3 .平移：251吊车起臂,401吊车落臂，网架在倾斜状态向轴平移，使网架与。轴梁柱及墙体出现约50OmnI间隙。4 .旋转：251吊车停止动作，40t吊车起钩，网架再次立面旋转，使。轴端高出柱头，网架恢复水平状态5 .就位:两吊车协调动作落钩,网架就位。以上吊装顺序实际是陆续完成的,大网架分3段吊装的
4、全部进程（由吊车进现场开头做准备工作至3段网架吊装全部就位）仅用6h时间。C5轴附近的一个节问网架预先拼焊成多杆件锥体,再吊装就位,与大网架拼焊成一体。第一、二段网架的连接焊缝应突击施焊,在屋面板吊装前焊完。第二、三段网架的连接焊缝可在第一段网架屋面板盖完以前焊完。网架。轴端系杆焊接只需赶在屋面檐口板吊装前完成即可。采用以上方案施工,每个网架吊装仅占用Id工期，网架制作和辅助间施工、。轴、3轴（5轴墙体结构施工同步进行,不另占用施工工期。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现

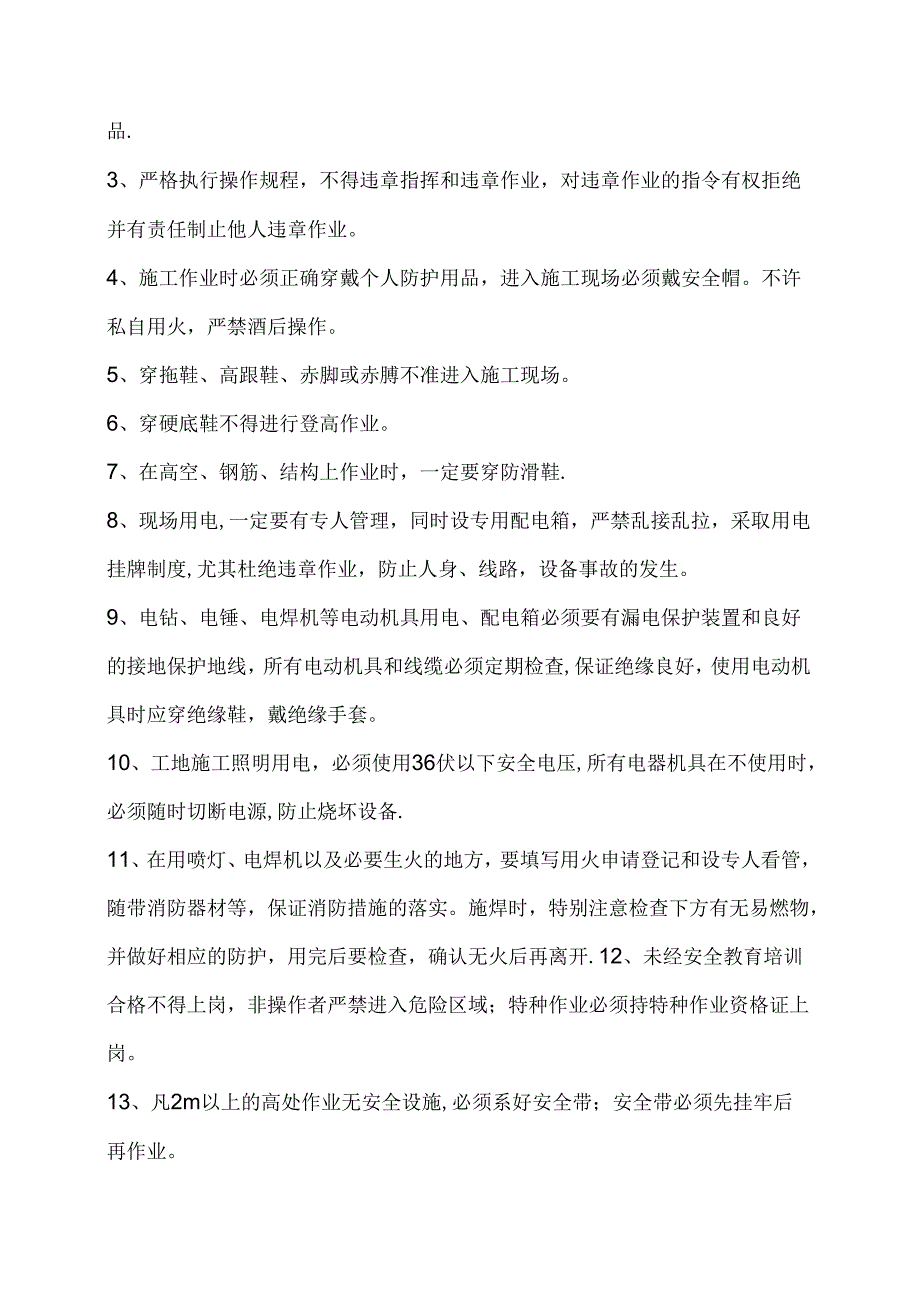

5、场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机

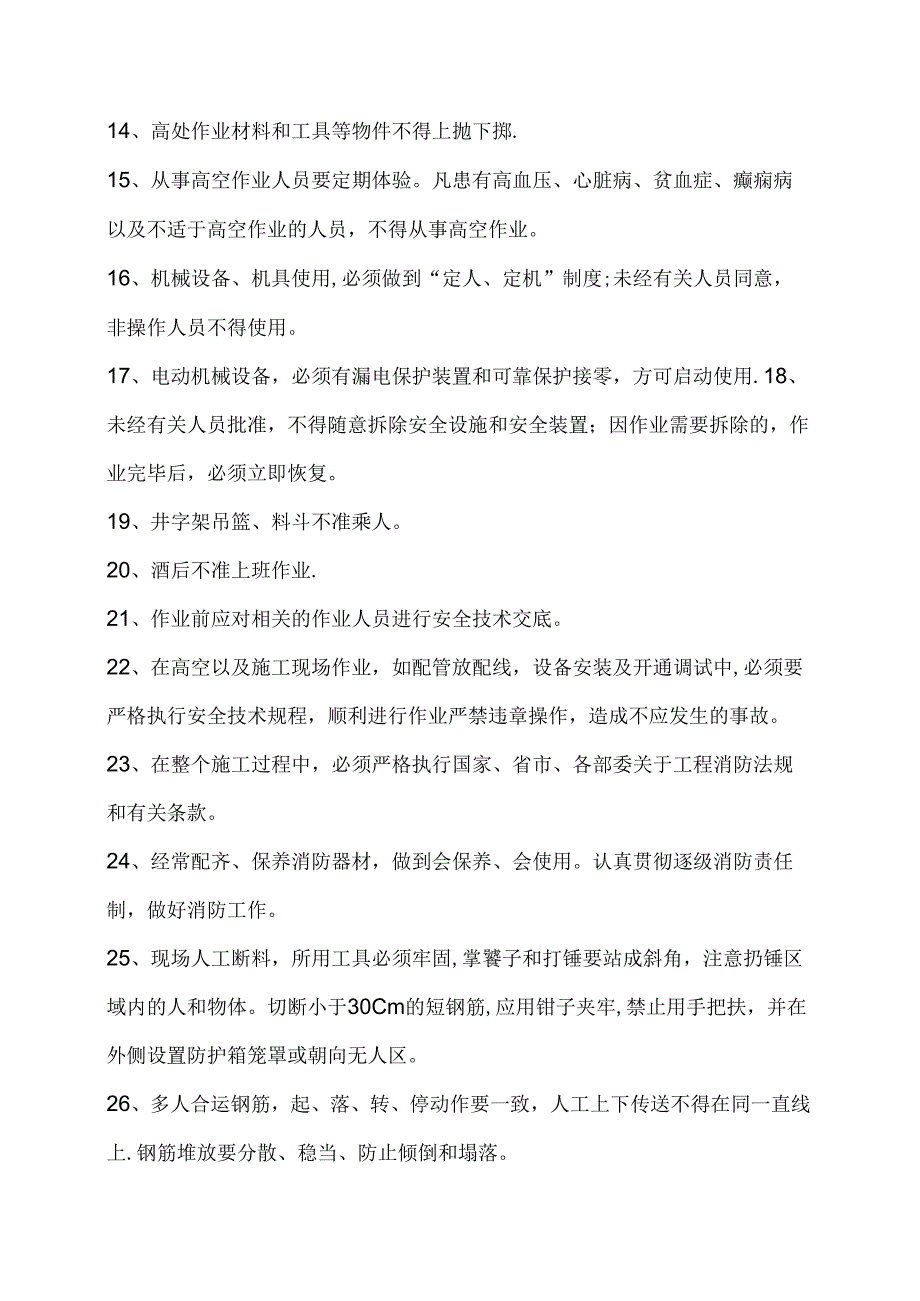

6、具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.1
7、5、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成
8、不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋
9、在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IokV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
