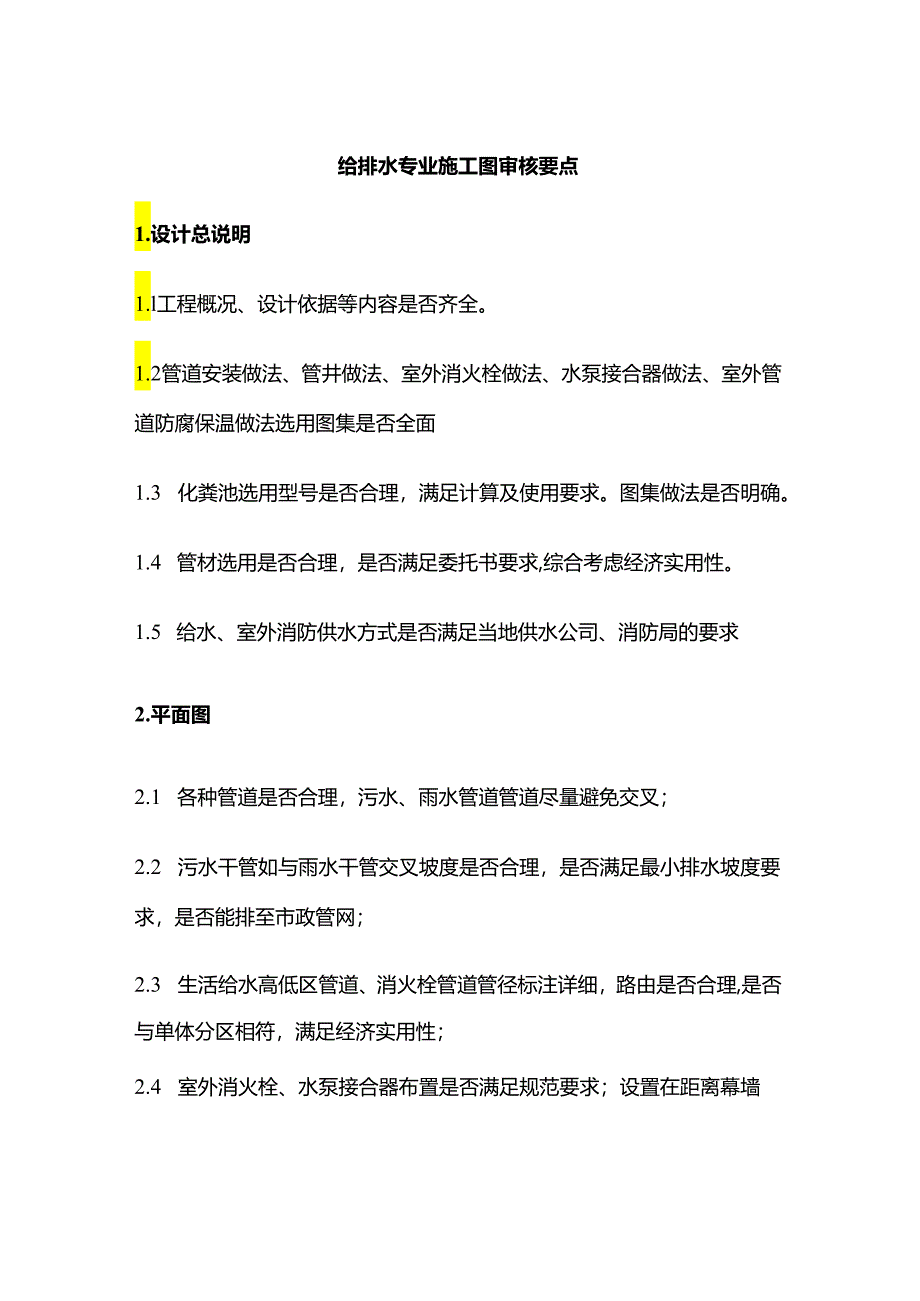

1、给排水专业施工图审核要点1.设计总说明1.l工程概况、设计依据等内容是否齐全。1.2管道安装做法、管井做法、室外消火栓做法、水泵接合器做法、室外管道防腐保温做法选用图集是否全面1.3 化粪池选用型号是否合理，满足计算及使用要求。图集做法是否明确。1.4 管材选用是否合理，是否满足委托书要求,综合考虑经济实用性。1.5 给水、室外消防供水方式是否满足当地供水公司、消防局的要求2.平面图2.1 各种管道是否合理，污水、雨水管道管道尽量避免交叉；2.2 污水干管如与雨水干管交叉坡度是否合理，是否满足最小排水坡度要求，是否能排至市政管网；2.3 生活给水高低区管道、消火栓管道管径标注详细，路由是否合理
2、,是否与单体分区相符，满足经济实用性；2.4 室外消火栓、水泵接合器布置是否满足规范要求；设置在距离幕墙或其它火灾时可能脱落的外墙装饰体时应有安全距离；2.5 室外阀门井布置位置是否合理，尽量避免在路面上；2.6 室外雨污水井标高标注是否准确，是否满足单体排水标高要求，尽量避免在路面上；2.7 室外雨污水井位置、数量、间距是否合理，是否可以精简；2.8 雨水篦子及雨水井位置是否合理，尽量避免在路面上，布置是否满足规范要求；2.9 给水、消防、雨污水管径是否满足要求且经济合理；2.10 室外管道埋深是否满足要求，当埋深不足时是否采取了合理的措施；2.11 是否有管沟做法说明图；2.12 室外给水
3、阀门设置是否合理；2.13 室外市政接驳点位置、标高是否与市政部门提供资料一致；2.14 管线与园林水景交叉时，要有节点详细说明暖通专业施工图审核要1.设计总说明1.l工程概况、设计依据等内容是否齐全。1.2 管道安装做法、阀门井做法、管道防腐保温做法说明是否全面，选用图集是否准确1.3 供热形式和分区是否与换热站一致，是否满足当地供热公司要求1.4 管材选用是否合理，综合考虑经济实用性。1.5 供热管线与其他管线交叉处的施工说明2.平面图2.1 管线走向定位标注是否齐全2.2 管道管径、阀门设置是否经济、合理，维护检修是否方便，2.3 热力装置做法是否明确2.4 是否有管沟或管槽做法说明图2.5 供热管线与单体连接是否准确电气专业施工图审核要点1.设计总说明1.l工程概况、设计依据等内容是否齐全。1.2 规范图集是否有效，是否有已作废规范图集，是否与当地相适应。1.3 弱电说明是否遗漏消防报警相关内容2.平面2.1 手孔井等做法图或图集表示是否明确2.2 部分电缆线路距离单体是否满足规范要求2.3 手孔井数量是否满足规范2.4 过路管设置是否满足要求2.5 设计内容是否按界面要求设计齐全。
