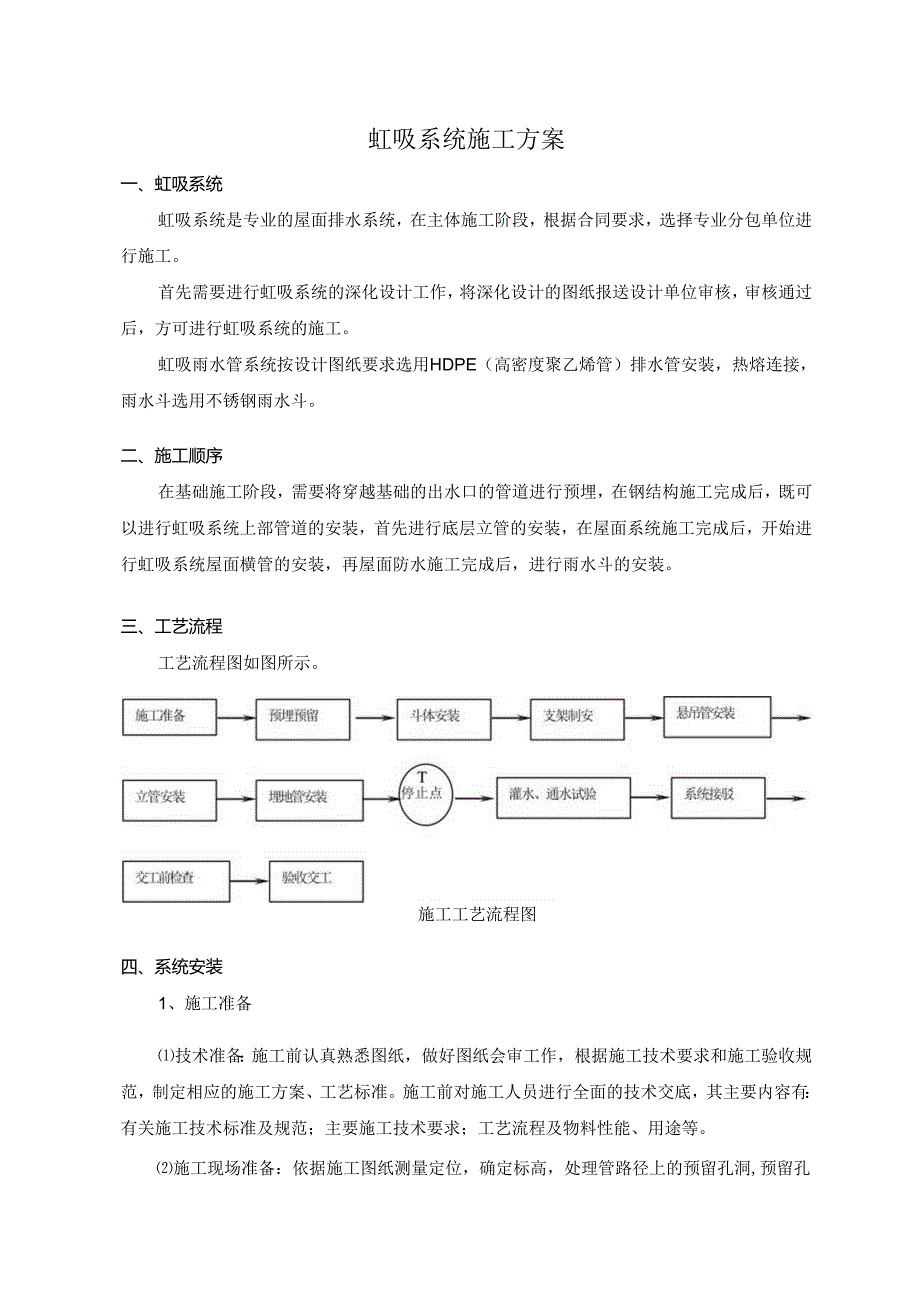

1、虹吸系统施工方案一、虹吸系统虹吸系统是专业的屋面排水系统，在主体施工阶段，根据合同要求，选择专业分包单位进行施工。首先需要进行虹吸系统的深化设计工作，将深化设计的图纸报送设计单位审核，审核通过后，方可进行虹吸系统的施工。虹吸雨水管系统按设计图纸要求选用HDPE（高密度聚乙烯管）排水管安装，热熔连接，雨水斗选用不锈钢雨水斗。二、施工顺序在基础施工阶段，需要将穿越基础的出水口的管道进行预埋，在钢结构施工完成后，既可以进行虹吸系统上部管道的安装，首先进行底层立管的安装，在屋面系统施工完成后，开始进行虹吸系统屋面横管的安装，再屋面防水施工完成后，进行雨水斗的安装。三、工艺流程工艺流程图如图所示。施工工

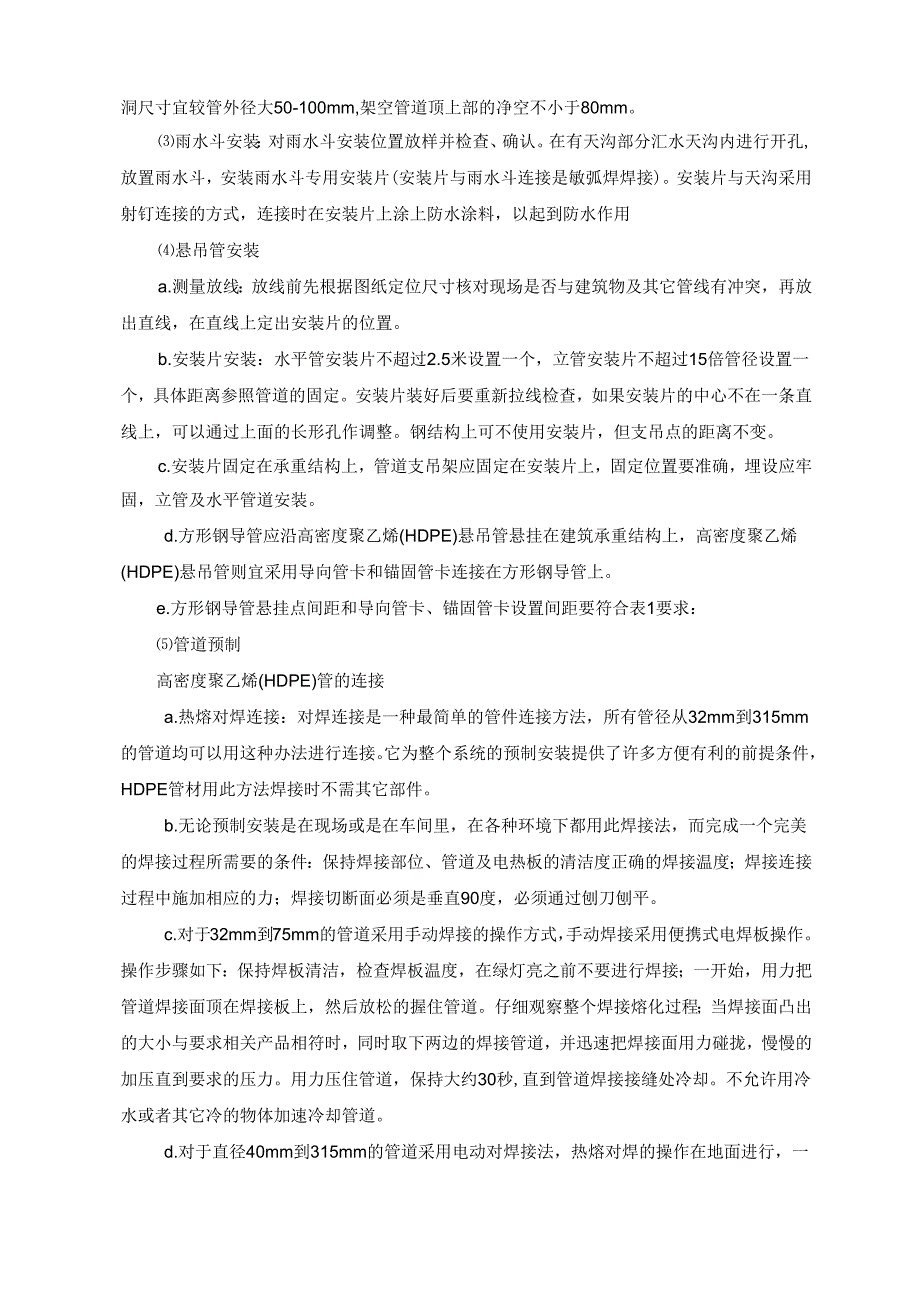

2、艺流程图四、系统安装1、施工准备技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。施工前对施工人员进行全面的技术交底，其主要内容有：有关施工技术标准及规范；主要施工技术要求；工艺流程及物料性能、用途等。施工现场准备：依据施工图纸测量定位，确定标高，处理管路径上的预留孔洞,预留孔洞尺寸宜较管外径大50-100mm,架空管道顶上部的净空不小于80mm。雨水斗安装：对雨水斗安装位置放样并检查、确认。在有天沟部分汇水天沟内进行开孔,放置雨水斗，安装雨水斗专用安装片(安装片与雨水斗连接是敏弧焊焊接)。安装片与天沟采用射钉连接的方式，连接时在安装
3、片上涂上防水涂料，以起到防水作用悬吊管安装a.测量放线：放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突，再放出直线，在直线上定出安装片的位置。b.安装片安装：水平管安装片不超过2.5米设置一个，立管安装片不超过15倍管径设置一个，具体距离参照管道的固定。安装片装好后要重新拉线检查，如果安装片的中心不在一条直线上，可以通过上面的长形孔作调整。钢结构上可不使用安装片，但支吊点的距离不变。c.安装片固定在承重结构上，管道支吊架应固定在安装片上，固定位置要准确，埋设应牢固，立管及水平管道安装。d.方形钢导管应沿高密度聚乙烯(HDPE)悬吊管悬挂在建筑承重结构上，高密度聚乙烯(HDPE)悬
4、吊管则宜采用导向管卡和锚固管卡连接在方形钢导管上。e.方形钢导管悬挂点间距和导向管卡、锚固管卡设置间距要符合表1要求：管道预制高密度聚乙烯(HDPE)管的连接a.热熔对焊连接：对焊连接是一种最简单的管件连接方法，所有管径从32mm到315mm的管道均可以用这种办法进行连接。它为整个系统的预制安装提供了许多方便有利的前提条件，HDPE管材用此方法焊接时不需其它部件。b.无论预制安装是在现场或是在车间里，在各种环境下都用此焊接法，而完成一个完美的焊接过程所需要的条件：保持焊接部位、管道及电热板的清洁度正确的焊接温度；焊接连接过程中施加相应的力；焊接切断面必须是垂直90度，必须通过刨刀刨平。c.对于
5、32mm到75mm的管道采用手动焊接的操作方式，手动焊接采用便携式电焊板操作。操作步骤如下：保持焊板清洁，检查焊板温度，在绿灯亮之前不要进行焊接；一开始，用力把管道焊接面顶在焊接板上，然后放松的握住管道。仔细观察整个焊接熔化过程；当焊接面凸出的大小与要求相关产品相符时，同时取下两边的焊接管道，并迅速把焊接面用力碰拢，慢慢的加压直到要求的压力。用力压住管道，保持大约30秒,直到管道焊接接缝处冷却。不允许用冷水或者其它冷的物体加速冷却管道。d.对于直径40mm到315mm的管道采用电动对焊接法，热熔对焊的操作在地面进行，一般在预制阶段使用。操作步骤如下：把相应的管件固定在管道箍紧装置上成一直线；把
6、管件小心的顶在切割盘上，切割管端直到把管端完全平直、干净为止。把两个管件合拢，观察切割面是否正确；用焊接片熔焊管端（绿灯亮）直到焊接面凸出处达到相应的要求大小（取决于管径的大小）（图5-6）；把两管件按要求的焊接压力（参见刻度）仔细地碰拢。在焊接处完全冷却前，不要松开锁扣把手。（大约40秒）（图57）。e.高密度聚乙烯（HDPE）管也可以采用电焊管箍连接，操作步骤如下：把管道及配件嵌入管箍连接件内（图5-10）；接通电焊机，开始焊接过程（图5-11）；当J信号显示灯亮起时，切断电熔焊机，电焊管箍连接件上的小黄点会弹出。h.悬吊系统如图5-12的示，在悬吊管上每间隔5米设置一个固定管卡，此点与悬
7、吊梁固定，为不可移动的。因为HDPE管具有膨胀系数较大，但膨胀应力小的特性，所以固定支（吊）架的设置将整段悬吊管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，膨胀应力由固定支（吊）架传递到悬吊梁上被消解，对建筑的结构本体不会造成影响，同样悬吊管的振动也通过支（吊）架传递到悬吊梁上，利用悬吊梁的刚性消解，限制HDPE管的振动。1管卡2方形钢导管3方形钢管骑形卡4方形钢导管联接件5连接管卡与方型钢导管的角钢立管安装a.高密度聚乙烯（HDPE）管立管固定卡间距不应大于5m,导向管卡间距不应大于15倍管径，立管到达混凝土路面之前必须有一个固定点。b.每个Y型三通都需要1个紧固点
