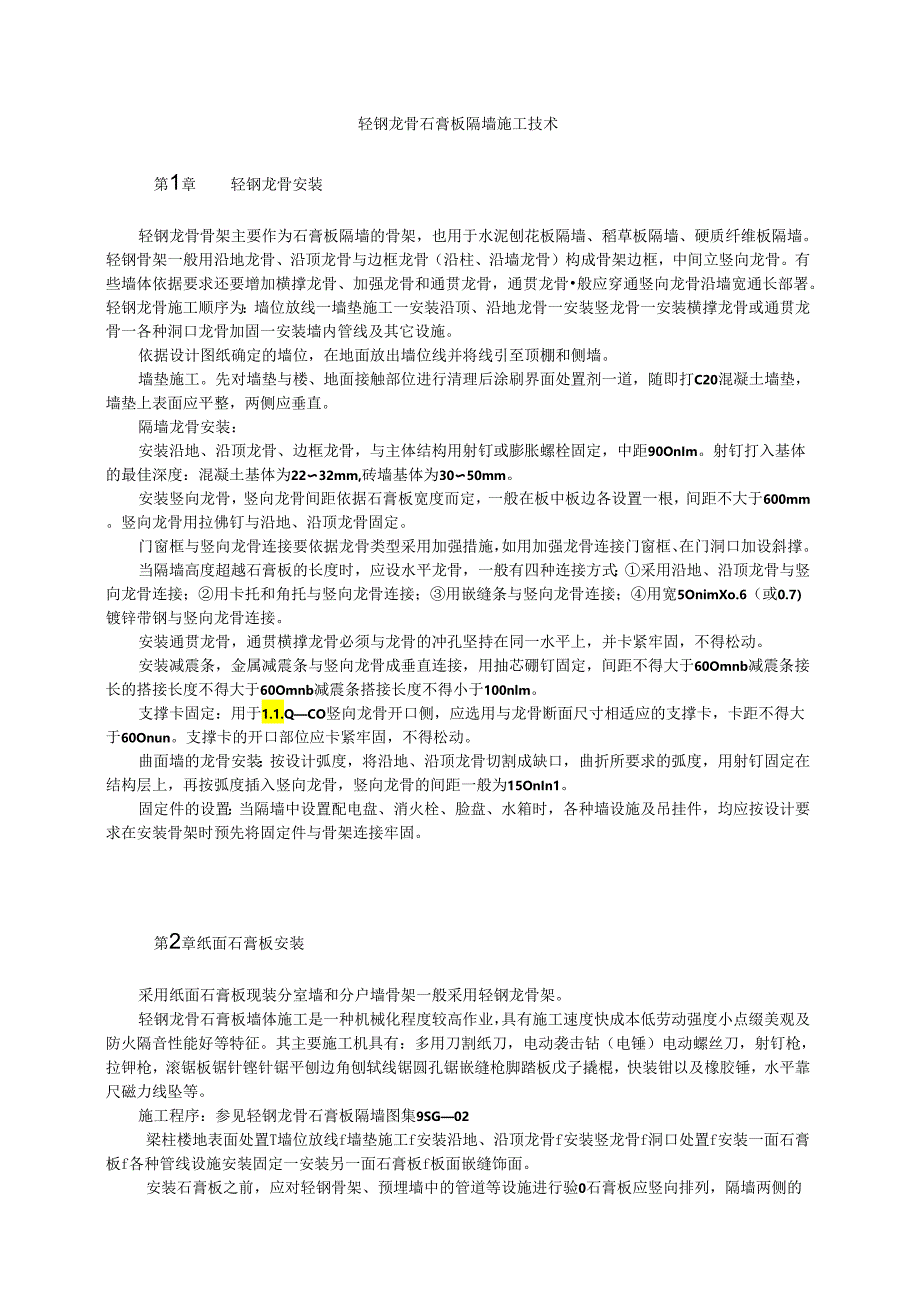

1、轻钢龙骨石膏板隔墙施工技术第1章轻钢龙骨安装轻钢龙骨骨架主要作为石膏板隔墙的骨架，也用于水泥刨花板隔墙、稻草板隔墙、硬质纤维板隔墙。轻钢骨架一般用沿地龙骨、沿顶龙骨与边框龙骨（沿柱、沿墙龙骨）构成骨架边框，中间立竖向龙骨。有些墙体依据要求还要增加横撑龙骨、加强龙骨和通贯龙骨，通贯龙骨般应穿通竖向龙骨沿墙宽通长部署。轻钢龙骨施工顺序为：墙位放线一墙垫施工一安装沿顶、沿地龙骨一安装竖龙骨一安装横撑龙骨或通贯龙骨一各种洞口龙骨加固一安装墙内管线及其它设施。依据设计图纸确定的墙位，在地面放出墙位线并将线引至顶棚和侧墙。墙垫施工。先对墙垫与楼、地面接触部位进行清理后涂刷界面处置剂一道，随即打C20混凝土
2、墙垫，墙垫上表面应平整，两侧应垂直。隔墙龙骨安装：安装沿地、沿顶龙骨、边框龙骨，与主体结构用射钉或膨胀螺栓固定，中距90OnIm。射钉打入基体的最佳深度：混凝土基体为2232mm,砖墙基体为3050mm。安装竖向龙骨，竖向龙骨间距依据石膏板宽度而定，一般在板中板边各设置一根，间距不大于600mm。竖向龙骨用拉佛钉与沿地、沿顶龙骨固定。门窗框与竖向龙骨连接要依据龙骨类型采用加强措施，如用加强龙骨连接门窗框、在门洞口加设斜撑。当隔墙高度超越石膏板的长度时，应设水平龙骨，一般有四种连接方式：采用沿地、沿顶龙骨与竖向龙骨连接；用卡托和角托与竖向龙骨连接；用嵌缝条与竖向龙骨连接；用宽5OnimXo.6（
3、或0.7）镀锌带钢与竖向龙骨连接。安装通贯龙骨，通贯横撑龙骨必须与龙骨的冲孔坚持在同一水平上，并卡紧牢固，不得松动。安装减震条，金属减震条与竖向龙骨成垂直连接，用抽芯硼钉固定，间距不得大于60Omnb减震条接长的搭接长度不得大于60Omnb减震条搭接长度不得小于100nlm。支撑卡固定：用于1.1.QCO竖向龙骨开口侧，应选用与龙骨断面尺寸相适应的支撑卡，卡距不得大于60Onun。支撑卡的开口部位应卡紧牢固，不得松动。曲面墙的龙骨安装：按设计弧度，将沿地、沿顶龙骨切割成缺口，曲折所要求的弧度，用射钉固定在结构层上，再按弧度插入竖向龙骨，竖向龙骨的间距一般为15OnIn1。固定件的设置：当隔墙中
4、设置配电盘、消火栓、脸盘、水箱时，各种墙设施及吊挂件，均应按设计要求在安装骨架时预先将固定件与骨架连接牢固。第2章纸面石膏板安装采用纸面石膏板现装分室墙和分户墙骨架一般采用轻钢龙骨架。轻钢龙骨石膏板墙体施工是一种机械化程度较高作业，具有施工速度快成本低劳动强度小点缀美观及防火隔音性能好等特征。其主要施工机具有：多用刀割纸刀，电动袭击钻（电锤）电动螺丝刀，射钉枪，拉钾枪，滚锯板锯针铿针锯平刨边角刨轼线锯圆孔锯嵌缝枪脚踏板戊子撬棍，快装钳以及橡胶锤，水平靠尺磁力线坠等。施工程序：参见轻钢龙骨石膏板隔墙图集9SG02梁柱楼地表面处置T墙位放线f墙垫施工f安装沿地、沿顶龙骨f安装竖龙骨f洞口处置f安装

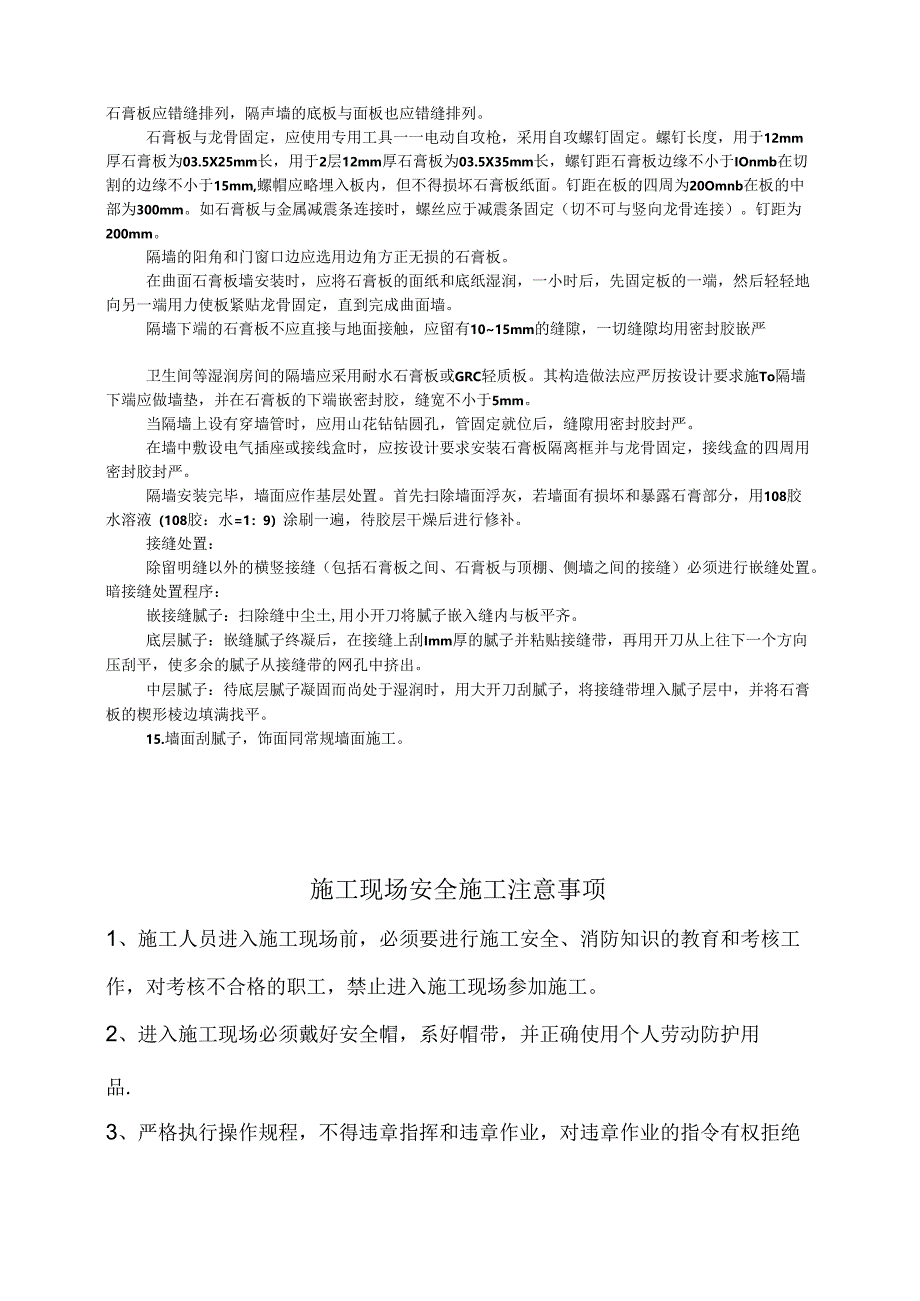

5、一面石膏板f各种管线设施安装固定一安装另一面石膏板f板面嵌缝饰面。安装石膏板之前，应对轻钢骨架、预埋墙中的管道等设施进行验0石膏板应竖向排列，隔墙两侧的石膏板应错缝排列，隔声墙的底板与面板也应错缝排列。石膏板与龙骨固定，应使用专用工具一一电动自攻枪，采用自攻螺钉固定。螺钉长度，用于12mm厚石膏板为03.5X25mm长，用于2层12mm厚石膏板为03.5X35mm长，螺钉距石膏板边缘不小于IOnmb在切割的边缘不小于15mm,螺帽应略埋入板内，但不得损坏石膏板纸面。钉距在板的四周为20Omnb在板的中部为300mm。如石膏板与金属减震条连接时，螺丝应于减震条固定（切不可与竖向龙骨连接）。钉距为
6、200mm。隔墙的阳角和门窗口边应选用边角方正无损的石膏板。在曲面石膏板墙安装时，应将石膏板的面纸和底纸湿润，一小时后，先固定板的一端，然后轻轻地向另一端用力使板紧贴龙骨固定，直到完成曲面墙。隔墙下端的石膏板不应直接与地面接触，应留有1015mm的缝隙，一切缝隙均用密封胶嵌严卫生间等湿润房间的隔墙应采用耐水石膏板或GRC轻质板。其构造做法应严厉按设计要求施To隔墙下端应做墙垫，并在石膏板的下端嵌密封胶，缝宽不小于5mm。当隔墙上设有穿墙管时，应用山花钻钻圆孔，管固定就位后，缝隙用密封胶封严。在墙中敷设电气插座或接线盒时，应按设计要求安装石膏板隔离框并与龙骨固定，接线盒的四周用密封胶封严。隔墙安
7、装完毕，墙面应作基层处置。首先扫除墙面浮灰，若墙面有损坏和暴露石膏部分，用108胶水溶液（108胶：水=1：9）涂刷一遍，待胶层干燥后进行修补。接缝处置：除留明缝以外的横竖接缝（包括石膏板之间、石膏板与顶棚、侧墙之间的接缝）必须进行嵌缝处置。暗接缝处置程序：嵌接缝腻子：扫除缝中尘土,用小开刀将腻子嵌入缝内与板平齐。底层腻子：嵌缝腻子终凝后，在接缝上刮Imm厚的腻子并粘贴接缝带，再用开刀从上往下一个方向压刮平，使多余的腻子从接缝带的网孔中挤出。中层腻子：待底层腻子凝固而尚处于湿润时，用大开刀刮腻子，将接缝带埋入腻子层中，并将石膏板的楔形棱边填满找平。15.墙面刮腻子，饰面同常规墙面施工。施工现场

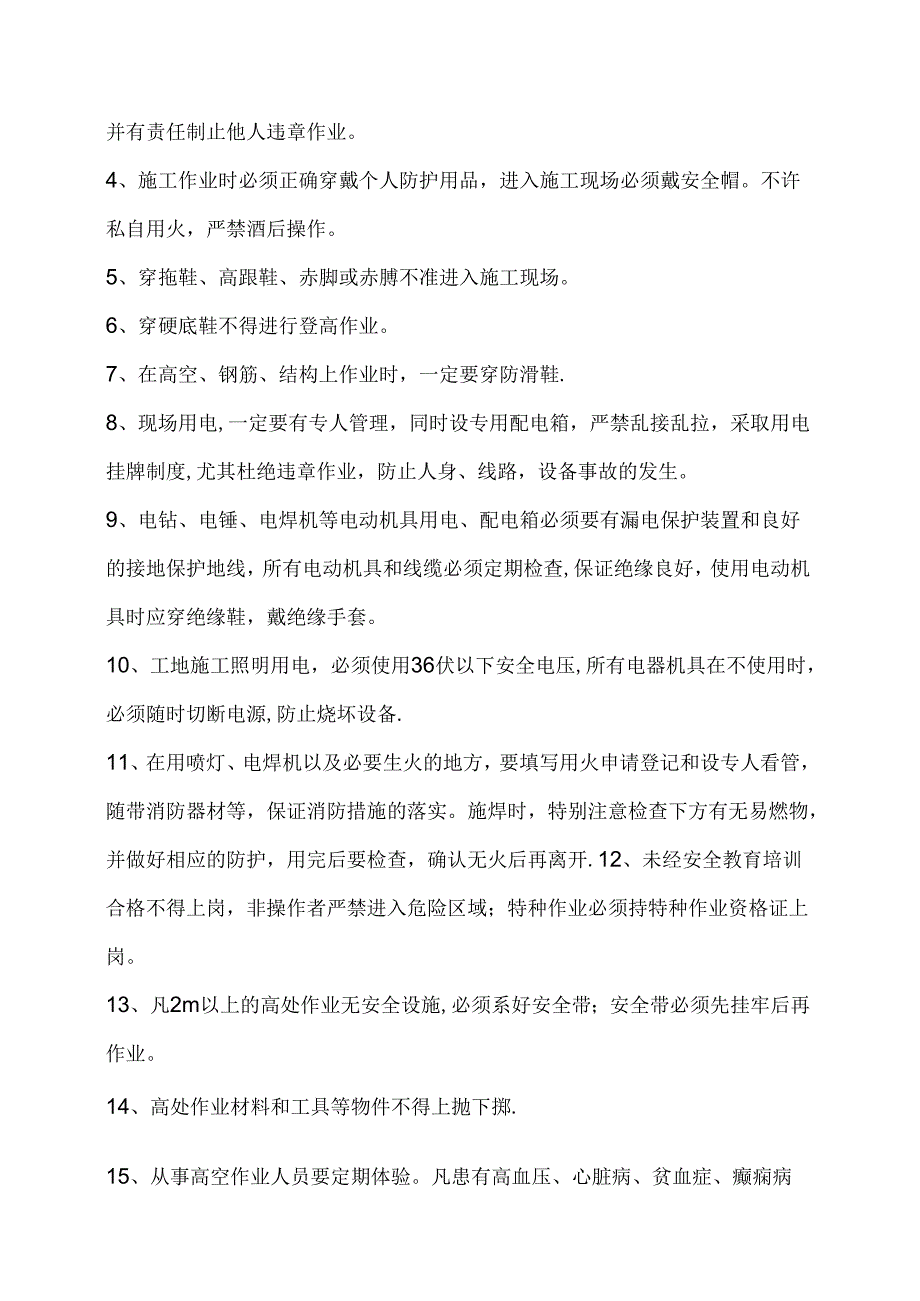

8、安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制
9、度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必
10、须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的
11、作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要
12、分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IOkV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
