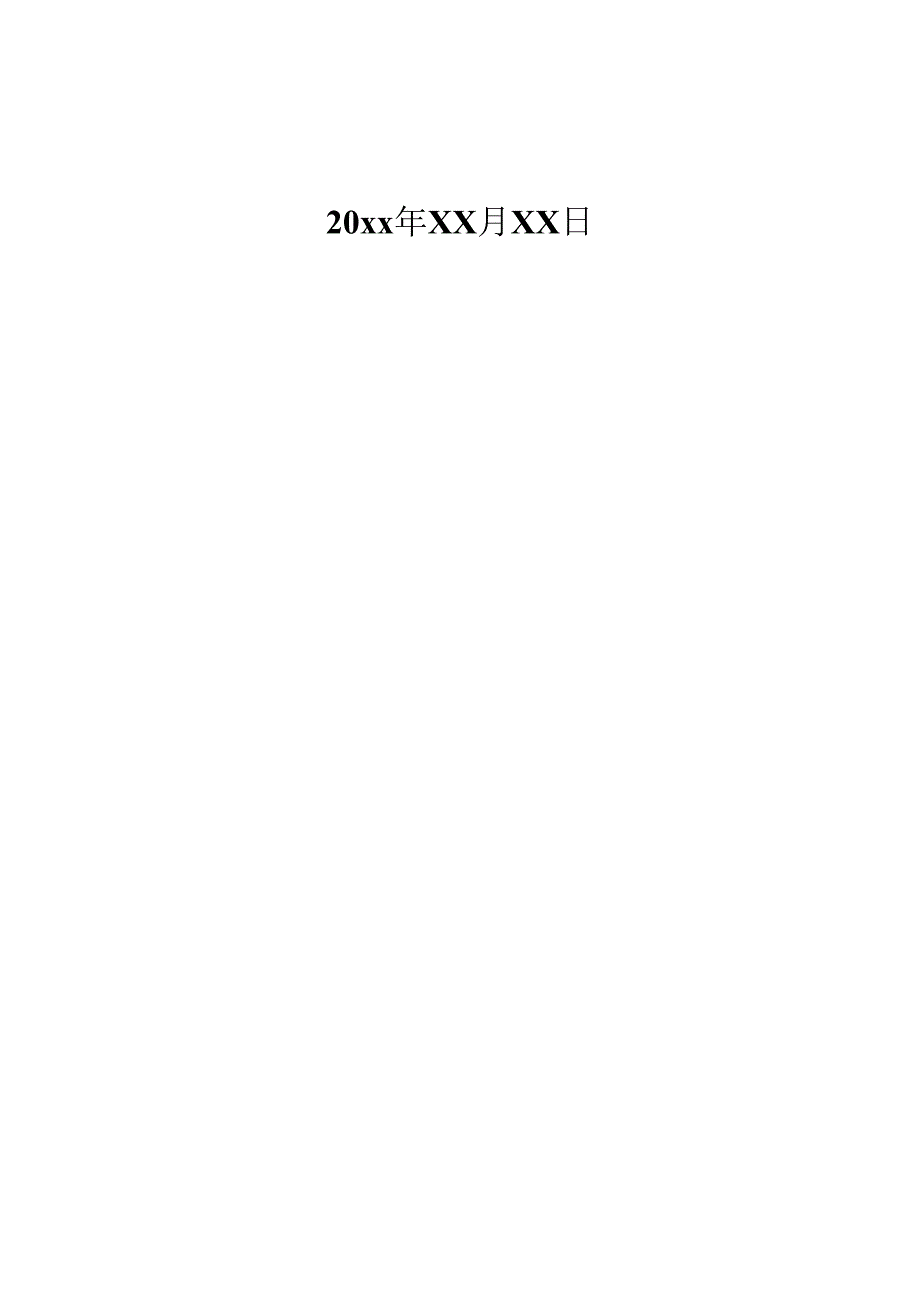

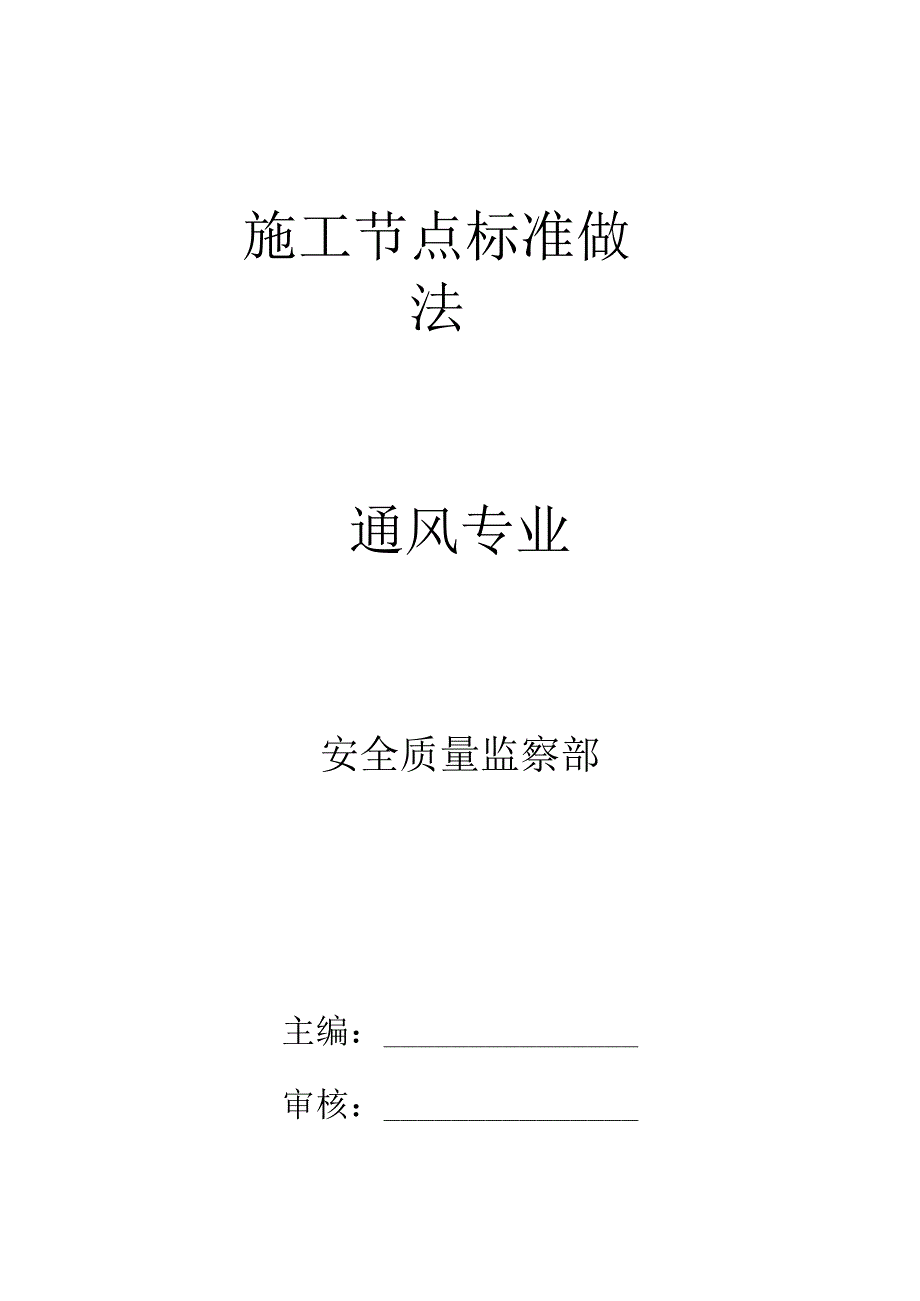

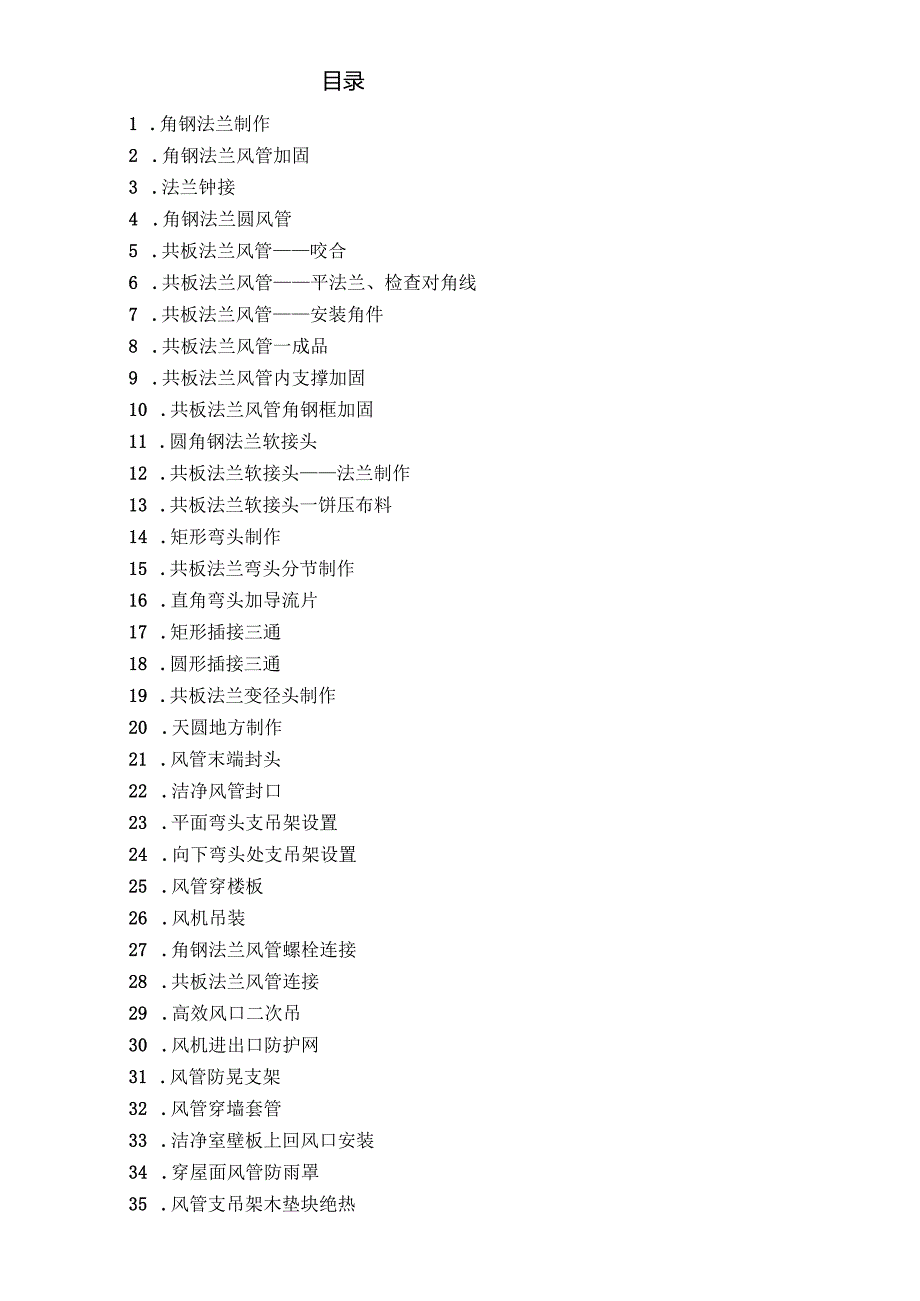

1、施工节点标准做法通风专业安全质量监察部主编：审核：20xx年XX月XX日目录1 .角钢法兰制作2 .角钢法兰风管加固3 .法兰钟接4 .角钢法兰圆风管5 .共板法兰风管咬合6 .共板法兰风管平法兰、检查对角线7 .共板法兰风管安装角件8 .共板法兰风管一成品9 .共板法兰风管内支撑加固10 .共板法兰风管角钢框加固11 .圆角钢法兰软接头12 .共板法兰软接头法兰制作13 .共板法兰软接头一饼压布料14 .矩形弯头制作15 .共板法兰弯头分节制作16 .直角弯头加导流片17 .矩形插接三通18 .圆形插接三通19 .共板法兰变径头制作20 .天圆地方制作21 .风管末端封头22 .洁净风管封口
2、23 .平面弯头支吊架设置24 .向下弯头处支吊架设置25 .风管穿楼板26 .风机吊装27 .角钢法兰风管螺栓连接28 .共板法兰风管连接29 .高效风口二次吊30 .风机进出口防护网31 .风管防晃支架32 .风管穿墙套管33 .洁净室壁板上回风口安装34 .穿屋面风管防雨罩35 .风管支吊架木垫块绝热36 .风管安装37 .机房风管安装3.法兰钟接1.角钢法兰制作要求：1.角钢边宽、厚度偏差在允许范围，角度允许偏差Wb/100（b二角钢宽）2 .角钢下料后经过矫直工序，弯曲度不大于Imm3 .焊接熔合良好、饱满，无夹渣、无假焊和孔洞、豁口，刷漆前药皮已除净4 .平面交接处不平度允许偏差W
3、lmm5 .对角线差值不超过3mm6 .采用橡塑保温风管法兰角应磨成圆角，弧度R26mm7 .法兰第一个钏钉孔距法兰角40mm；8 .螺栓、钏钉孔距符合要求2.角钢法兰风管加固要求：1.加固框四角均为焊接，与风管连接不得采用燕尾丝2.连接点的间距不大于220mm要求：1 .不得手工冲孔2 .钾钉头应钾成圆台形无脱钏K漏钾3 .翻边平整、宽度7-10mm,宽度应一致，咬口缝处翻边无重叠4 .净化风管翻边在角部不剪豁，翻圆弧边4.角钢法兰圆风管要求：1.制成的法兰不得出现喇叭口状2.法兰与风管的间隙不得超过2mm3.法兰与风管须翻边斜接4.法兰面各点应垂直于风管轴线7.共板法兰风管安装角件要求：1
4、 .压法兰角件的边不要砸的太狠，裹住即可2 .用自制工具敲紧小包角6.共板法兰风管平法兰、检查对角线8.共板法兰风管成品要求：1 .两1.型料片咬合时，侧立面要垂直于工作台面2 .手工咬合要用专用工具一拍板3 .咬合后紧密平整，不应有皱折，不得有榔头敲击痕迹要求：1.法兰与风管本体、小折边角度应为90允许偏要求：1.法兰面不平时用小榔头找平2.对角线应符合要求差0.5mm2 .共板法兰弯曲度不大于2%。3 .联合角咬口包边平整、宽度一致边宽8IOmm4 .法兰面平整，四角无下垂变形5 .风管端口对角线偏差在允许范围内要求：1.净化风管内支撑加固时，丝杆必须加镀锌套管2.负压风管在内侧、正压风管
5、在外侧应设置专用弧形垫片，另一侧设置加大平垫10 .共板法兰风管角钢框加固要求：角钢框的四角应为两个角焊接、两个角螺栓连接11 .圆角钢法兰软接头要求：1.法兰的四个边宜为一整条2.料的一边应卷边，可在拼缝咬口机上轧制成型3.四条边的折弯处应折成死角4.法兰制成后四边在一个平面上，不扭13.共板法兰软接头钾压布料要求：1.布料、压条在法兰里侧2.压条的宽度应为法兰边宽+8mm0压条例接后翻边3 .钾钉间距应100mm4 .不得用燕尾丝替代钾钉要求：1 .钾压布料前用丝杆撑住四角2 .布料、压条在法兰里侧3 .压条应是折角的，且长边的宽度应法兰边宽4 .离法兰角部40mm内应有钏接点5 .钾钉间
6、距应W100mm6 .不得用燕尾丝替代钾钉要求：1.共板法兰弯头的扇形料不允许拼接2.当料宽不能满足整体制作时，弯头应分节制作18.圆形插接三通要求：1.插接三通连接部位采用联合角咬口形式16.直角弯头加导流片要求：1 .平面边长大于500mm时必须设置导流片,弧长、数量、间距应符合JGJ14120043.1023的规定2 .导流片先和连接板连接再和风管连接19.共板法兰变径头制作要求：1 .应在变径管两端各加50mm的直段2 .长度=（大头尺寸一小头尺寸）X1.53 .当料宽不能满足变径管的长度要求时，变径管应分节制作4 .最短尺寸不小于20Omrn20.天圆地方制作要求：1.两端必须加50
7、mm宜段2.圆弧应煨制，不应有明显折线21.风管末端封头要求：1.风管未端封堵应采用联合角咬口的形式2.盲板的四角应去方角，不得去斜角25.风管穿楼板27.角钢法兰风管螺栓连接要求：1.螺栓受力均匀、朝向一致、法兰无错口；螺栓无空缺、无松动28.共板法兰风管连接26.风机吊装要求：1 .风管穿楼板处应设置支架2 .支架与风管应连接,连接方式可斜接、螺栓连接,不得采用穿通丝的连接方式3 .绝热风管应在支架和风管间设置绝热垫块4 .法兰不得直接担在风管支架上要求：1 .采用2个套管型膨胀螺栓固定槽钢再转接丝杆，丝杆两端采用双螺母。条件允许的话可打穿楼板生根如右图2 .不得使用锥套型（三件套）膨胀螺
8、栓吊装风机3 .风机机壳应处于水平状态4 .连接风管和风机的软接头不应出现偏心5 .减振器应靠近顶部安装，高度应一致6 .吊杆应垂直受力要求：1 .法兰无错口2 .弹簧夹两端打磨防腐、正反相间安装3 .同一规格风管法兰上使用的弹簧夹长度一致,标准长度150mm,特殊情况可采用120mm4 .弹簧夹间距均匀且符合系统要求29.高效风口二次吊要求：1.高效风口吊装遇上方有障碍时应实行二次吊要求：1.风机直通大气的进出口必须装设不锈钢防护网2.防护网孔径应符合设计要求要求：1.板厚21.6mm,外面不刷漆，边长大时应加强2.套管与风管间间隙均匀，充填不燃绝热材料要求：1 .洁净室回风百页页片应为竖向
9、设置的2 .回风口面板应紧贴壁板34.穿屋面风管防雨罩要求：1 .风管穿屋面需做防雨罩2 .四面搭接处需用钏钉连接3 .罩与风管连接处需做嵌胶密封37.机房风管安装36.风管安装要求：1.横向风管安装应水平，管路不扭2.竖向下引管应测量准确、制作准确，与机组接口相接不偏心35.风管支吊架木垫块绝热要求：1 .木垫块应与横担等宽，与绝热层等厚2 .木垫块长度不小于风管底边长加4个绝热层厚度，与横担用钉连接固定要求：1 .顺直不弯不扭2 .支吊架间距符合要求3 .风管末端应设置支吊架，距风管端头不大于0.7m且不小于100mm一、风管制作用拍板咬合风管咬合后再用板金榔头找一遍小皱折安装角件法兰找平核查法兰对角线插接三通连接部位采用联合角咬口形式插接三通联合角咬口内部圆支管插接采用联合角咬口形式圆支管联合角咬口内部直角弯头导流片先和连接板连接再和风管连接导流片截面形状及尺寸H=(Al-A2)1.5+100共板法兰风管可不加100如H较长可分段制作063。二、风管安装丝杆跄凤管成绝禽层30mm防晃支架保温软管与金属管连接作法风管穿楼板作法支架与风管连接可采用钢钾钉钾接或螺栓连接螺栓连接须加弹簧垫风管安装法兰不错口风管安装轴向应顺直角钢法兰风管安装PVe焊缝：成型平滑顺直、宽窄一致
