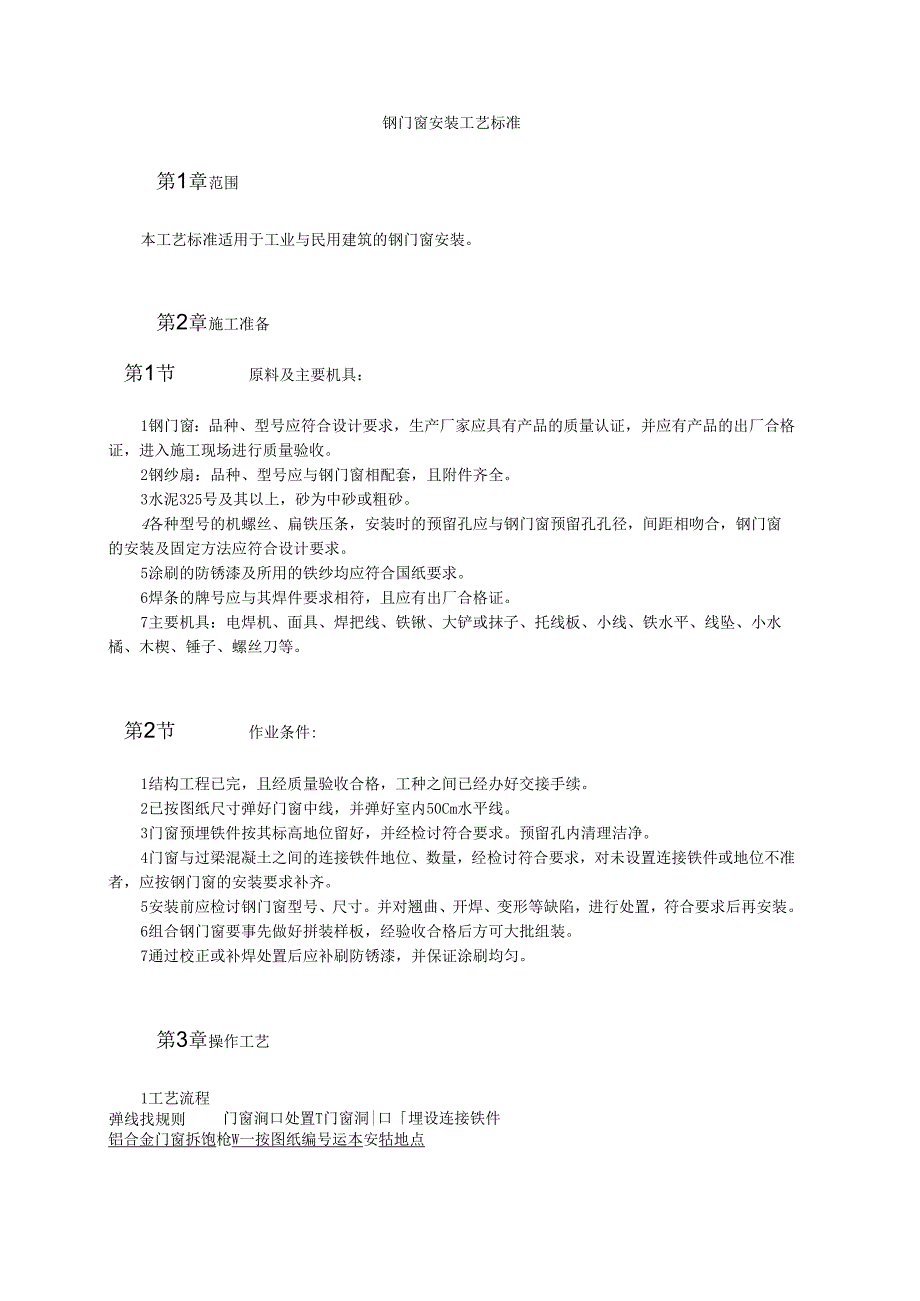

1、钢门窗安装工艺标准第1章范围本工艺标准适用于工业与民用建筑的钢门窗安装。第2章施工准备第1节原料及主要机具：1钢门窗：品种、型号应符合设计要求，生产厂家应具有产品的质量认证，并应有产品的出厂合格证，进入施工现场进行质量验收。2钢纱扇：品种、型号应与钢门窗相配套，且附件齐全。3水泥325号及其以上，砂为中砂或粗砂。4各种型号的机螺丝、扁铁压条，安装时的预留孔应与钢门窗预留孔孔径，间距相吻合，钢门窗的安装及固定方法应符合设计要求。5涂刷的防锈漆及所用的铁纱均应符合国纸要求。6焊条的牌号应与其焊件要求相符，且应有出厂合格证。7主要机具：电焊机、面具、焊把线、铁锹、大铲或抹子、托线板、小线、铁水平、线
2、坠、小水橘、木楔、锤子、螺丝刀等。第2节作业条件:1结构工程已完，且经质量验收合格，工种之间已经办好交接手续。2已按图纸尺寸弹好门窗中线，并弹好室内50Cm水平线。3门窗预埋铁件按其标高地位留好，并经检讨符合要求。预留孔内清理洁净。4门窗与过梁混凝土之间的连接铁件地位、数量，经检讨符合要求，对未设置连接铁件或地位不准者，应按钢门窗的安装要求补齐。5安装前应检讨钢门窗型号、尺寸。并对翘曲、开焊、变形等缺陷，进行处置，符合要求后再安装。6组合钢门窗要事先做好拼装样板，经验收合格后方可大批组装。7通过校正或补焊处置后应补刷防锈漆，并保证涂刷均匀。第3章操作工艺1工艺流程弹线找规则门窗涧口处置T门窗洞

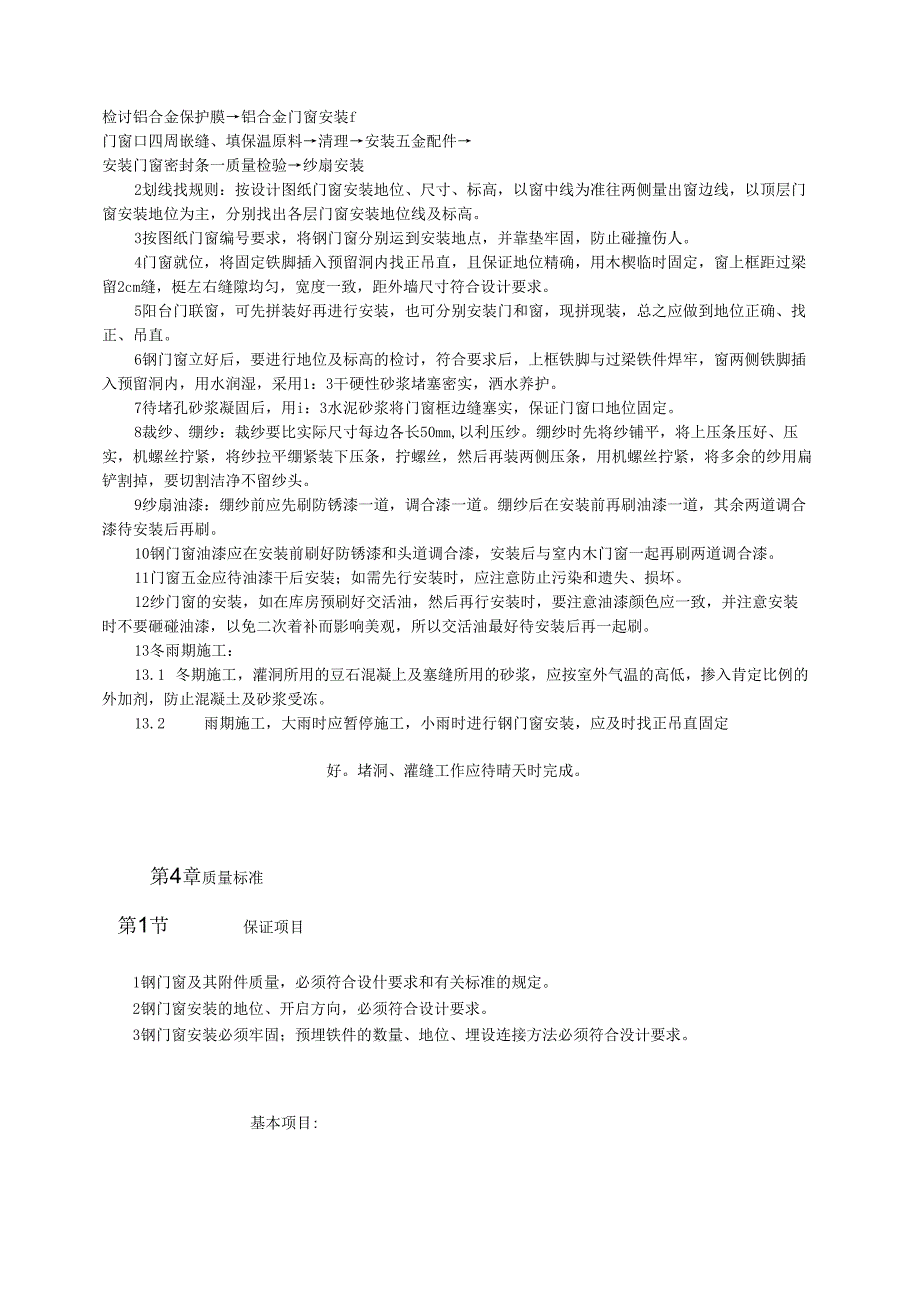

3、|口埋设连接铁件铝合金门窗拆饱枪W一按图纸编号运本安牯地点检讨铝合金保护膜铝合金门窗安装f门窗口四周嵌缝、填保温原料清理安装五金配件安装门窗密封条一质量检验纱扇安装2划线找规则：按设计图纸门窗安装地位、尺寸、标高，以窗中线为准往两侧量出窗边线，以顶层门窗安装地位为主，分别找出各层门窗安装地位线及标高。3按图纸门窗编号要求，将钢门窗分别运到安装地点，并靠垫牢固，防止碰撞伤人。4门窗就位，将固定铁脚插入预留洞内找正吊直，且保证地位精确，用木楔临时固定，窗上框距过梁留2cm缝，梃左右缝隙均匀，宽度一致，距外墙尺寸符合设计要求。5阳台门联窗，可先拼装好再进行安装，也可分别安装门和窗，现拼现装，总之应做
4、到地位正确、找正、吊直。6钢门窗立好后，要进行地位及标高的检讨，符合要求后，上框铁脚与过梁铁件焊牢，窗两侧铁脚插入预留洞内，用水润湿，采用1：3干硬性砂浆堵塞密实，洒水养护。7待堵孔砂浆凝固后，用i：3水泥砂浆将门窗框边缝塞实，保证门窗口地位固定。8裁纱、绷纱：裁纱要比实际尺寸每边各长50mm,以利压纱。绷纱时先将纱铺平，将上压条压好、压实，机螺丝拧紧，将纱拉平绷紧装下压条，拧螺丝，然后再装两侧压条，用机螺丝拧紧，将多余的纱用扁铲割掉，要切割洁净不留纱头。9纱扇油漆：绷纱前应先刷防锈漆一道，调合漆一道。绷纱后在安装前再刷油漆一道，其余两道调合漆待安装后再刷。10钢门窗油漆应在安装前刷好防锈漆和
5、头道调合漆，安装后与窒内木门窗一起再刷两道调合漆。11门窗五金应待油漆干后安装；如需先行安装时，应注意防止污染和遗失、损坏。12纱门窗的安装，如在库房预刷好交活油，然后再行安装时，要注意油漆颜色应一致，并注意安装时不要砸碰油漆，以免二次着补而影响美观，所以交活油最好待安装后再一起刷。13冬雨期施工：13.1 冬期施工，灌洞所用的豆石混凝上及塞缝所用的砂浆，应按室外气温的高低，掺入肯定比例的外加剂，防止混凝土及砂浆受冻。13.2 雨期施工，大雨时应暂停施工，小雨时进行钢门窗安装，应及时找正吊直固定好。堵洞、灌缝工作应待晴天时完成。第4章质量标准第1节保证项目1钢门窗及其附件质量，必须符合设什要求

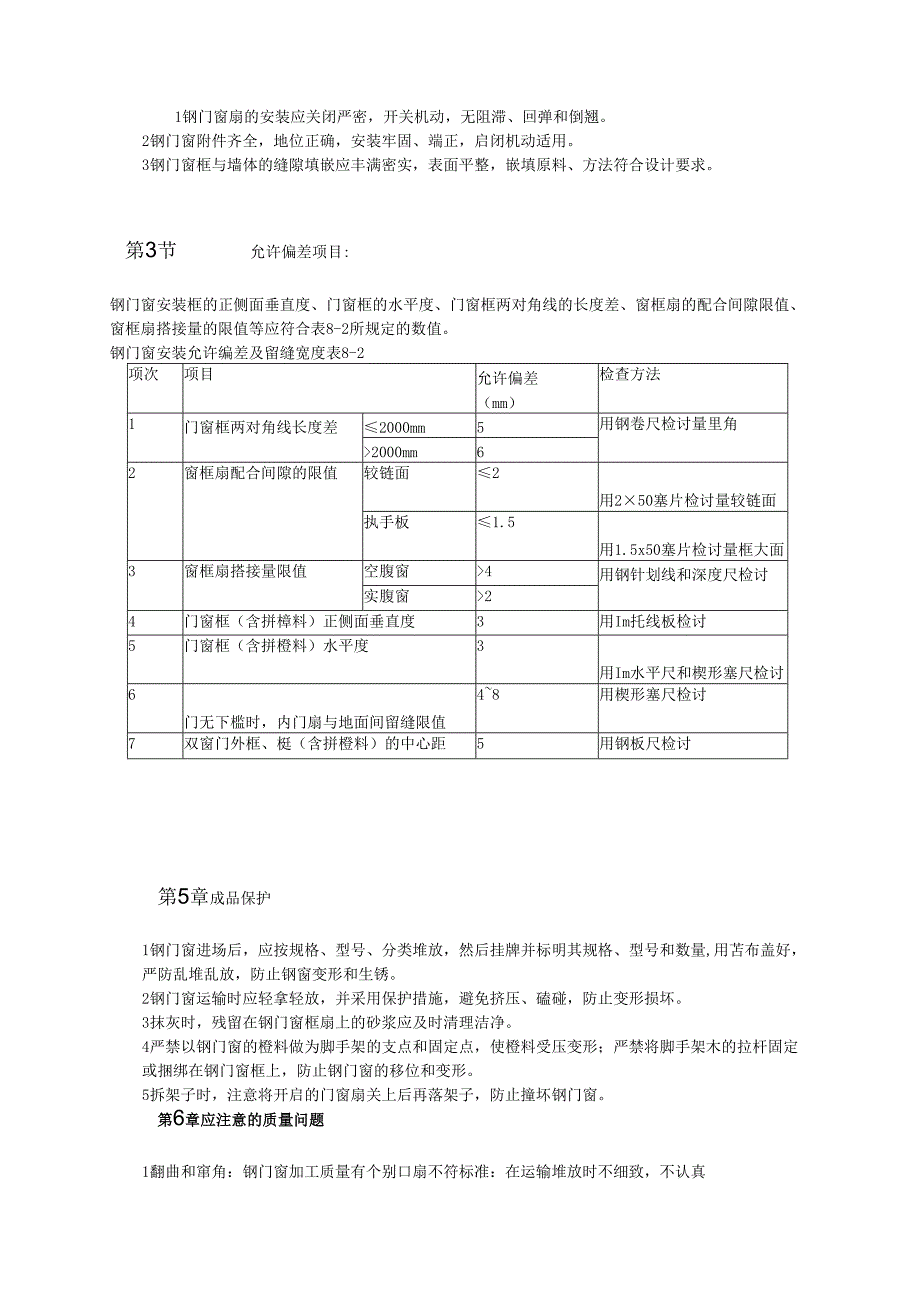

6、和有关标准的规定。2钢门窗安装的地位、开启方向，必须符合设计要求。3钢门窗安装必须牢固；预埋铁件的数量、地位、埋设连接方法必须符合没计要求。基本项目:1钢门窗扇的安装应关闭严密，开关机动，无阻滞、回弹和倒翘。2钢门窗附件齐全，地位正确，安装牢固、端正，启闭机动适用。3钢门窗框与墙体的缝隙填嵌应丰满密实，表面平整，嵌填原料、方法符合设计要求。第3节允许偏差项目:钢门窗安装框的正侧面垂直度、门窗框的水平度、门窗框两对角线的长度差、窗框扇的配合间隙限值、窗框扇搭接量的限值等应符合表8-2所规定的数值。钢门窗安装允许编差及留缝宽度表8-2项次项目允许偏差（mm）检查方法1门窗框两对角线长度差2000m
7、m5用钢卷尺检讨量里角2000mm62窗框扇配合间隙的限值较链面2用250塞片检讨量较链面执手板1.5用1.5x50塞片检讨量框大面3窗框扇搭接量限值空腹窗4用钢针划线和深度尺检讨实腹窗24门窗框（含拼樟料）正侧面垂直度3用Im托线板检讨5门窗框（含拼橙料）水平度3用Im水平尺和楔形塞尺检讨6门无下槛时，内门扇与地面间留缝限值48用楔形塞尺检讨7双窗门外框、梃（含拼橙料）的中心距5用钢板尺检讨第5章成品保护1钢门窗进场后，应按规格、型号、分类堆放，然后挂牌并标明其规格、型号和数量,用苫布盖好，严防乱堆乱放，防止钢窗变形和生锈。2钢门窗运输时应轻拿轻放，并采用保护措施，避免挤压、磕碰，防止变形损
8、坏。3抹灰时，残留在钢门窗框扇上的砂浆应及时清理洁净。4严禁以钢门窗的橙料做为脚手架的支点和固定点，使橙料受压变形；严禁将脚手架木的拉杆固定或捆绑在钢门窗框上，防止钢门窗的移位和变形。5拆架子时，注意将开启的门窗扇关上后再落架子，防止撞坏钢门窗。第6章应注意的质量问题1翻曲和窜角：钢门窗加工质量有个别口扇不符标准：在运输堆放时不细致，不认真保管；安装时垂直平整自检不够，安装前应认真进行检讨，发现翘曲和窜角应及时校正修理，修好后再进行安装。2铁脚固定不符要求：原预留洞与铁脚地位不符，安装前又没有检讨和处置，在安装时有的任意将铁脚用气焊烧去，有的将铁脚打弯后勉强塞入孔内，严重地影响钢窗安装的牢固。
9、3上下钢门窗不顺直，左右钢门窗标高不一致：没按操作工艺的施工要点进行，施工前没找规则，安装时没挂线。4钢门窗开关不机动：抹灰时吃口影响其使用的机动性：安装时垂直方正没找好，有的门窗劈棱、窜角，也没通过修理。要求在钢门窗安装后进行开关实验检讨，看是否机动，对其影响开关的抹灰层应剔去重新补抹，对门窗扇劈棱和窜角的应调整。5开启方向不到位：抹灰的口角不方正，或抹的银脸下垂，凸线不直，将直接影响门窗的开启。要求抹灰时严厉按验评标准施工，对不合格的点要修好后，再交木工安装门窗O6钢门窗的调整、找方或补焊、气割等处置不认真，焊药药皮不砸、补焊处不用钢挫挫平，不补刷防锈漆。7钢窗披永不全：有的安装时窗号使用
10、失误，钢窗保管不好。应认真核对窗号，符合要求后再安装，并在堆放时注意对披水的保护。8五金配件不齐全、不配套，施工时遗失，二次着补与原牌号不符。要求钢门窗与五金配件同时加工配套进场，并考虑合理的损坏率，一次加工订货备足。9纱扇绷纱粗糙，纱头外露：压纱条与门窗扇裁口不配套，孔径过大，纱压的不紧，或纱头外露。10压纱条使用自攻螺丝过长，丝尖外露易伤人。11钢纱门窗油漆粗糙，或防锈漆外露，基层污物清理不洁净。第7章质量记载具备以下质量记载：1钢门窗出厂合格证、产品验收凭证。2钢门窗与主体结构连接的锚固件的埋设隐检记载。3五金配件的出厂合格证。4质量检验评定记载。施工现场安全施工注意事项1、施工人员进入
11、施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、
12、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡
13、2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、
14、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27
15、、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IokV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
