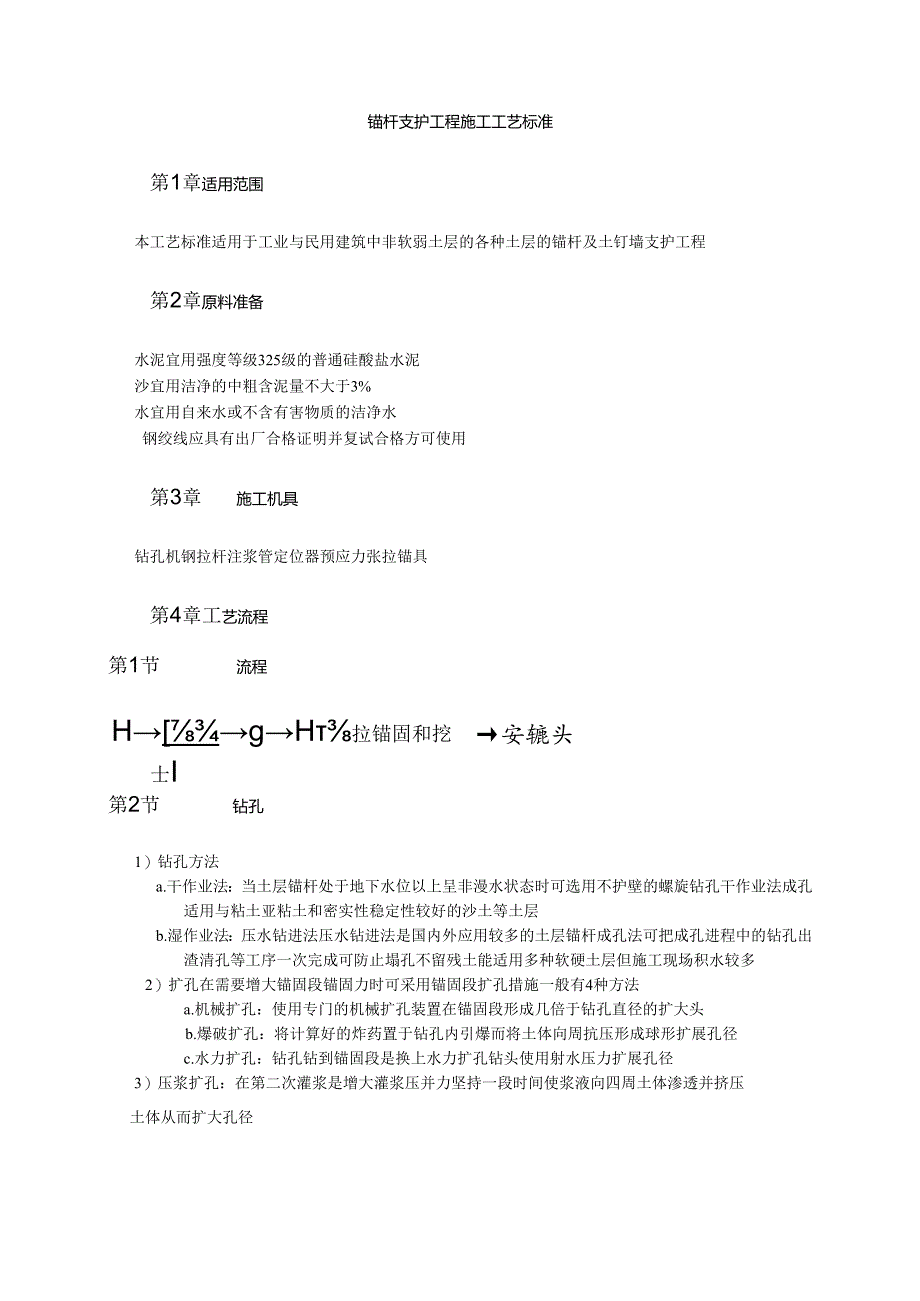

1、锚杆支护工程施工工艺标准第1章适用范围本工艺标准适用于工业与民用建筑中非软弱土层的各种土层的锚杆及土钉墙支护工程第2章原料准备水泥宜用强度等级325级的普通硅酸盐水泥沙宜用洁净的中粗含泥量不大于3%水宜用自来水或不含有害物质的洁净水钢绞线应具有出厂合格证明并复试合格方可使用第3章施工机具钻孔机钢拉杆注浆管定位器预应力张拉锚具第4章工艺流程第1节流程HgH拉锚固和挖士I安辘头第2节钻孔1）钻孔方法a.干作业法：当土层锚杆处于地下水位以上呈非漫水状态时可选用不护壁的螺旋钻孔干作业法成孔适用与粘土亚粘土和密实性稳定性较好的沙土等土层b.湿作业法：压水钻进法压水钻进法是国内外应用较多的土层锚杆成孔法可

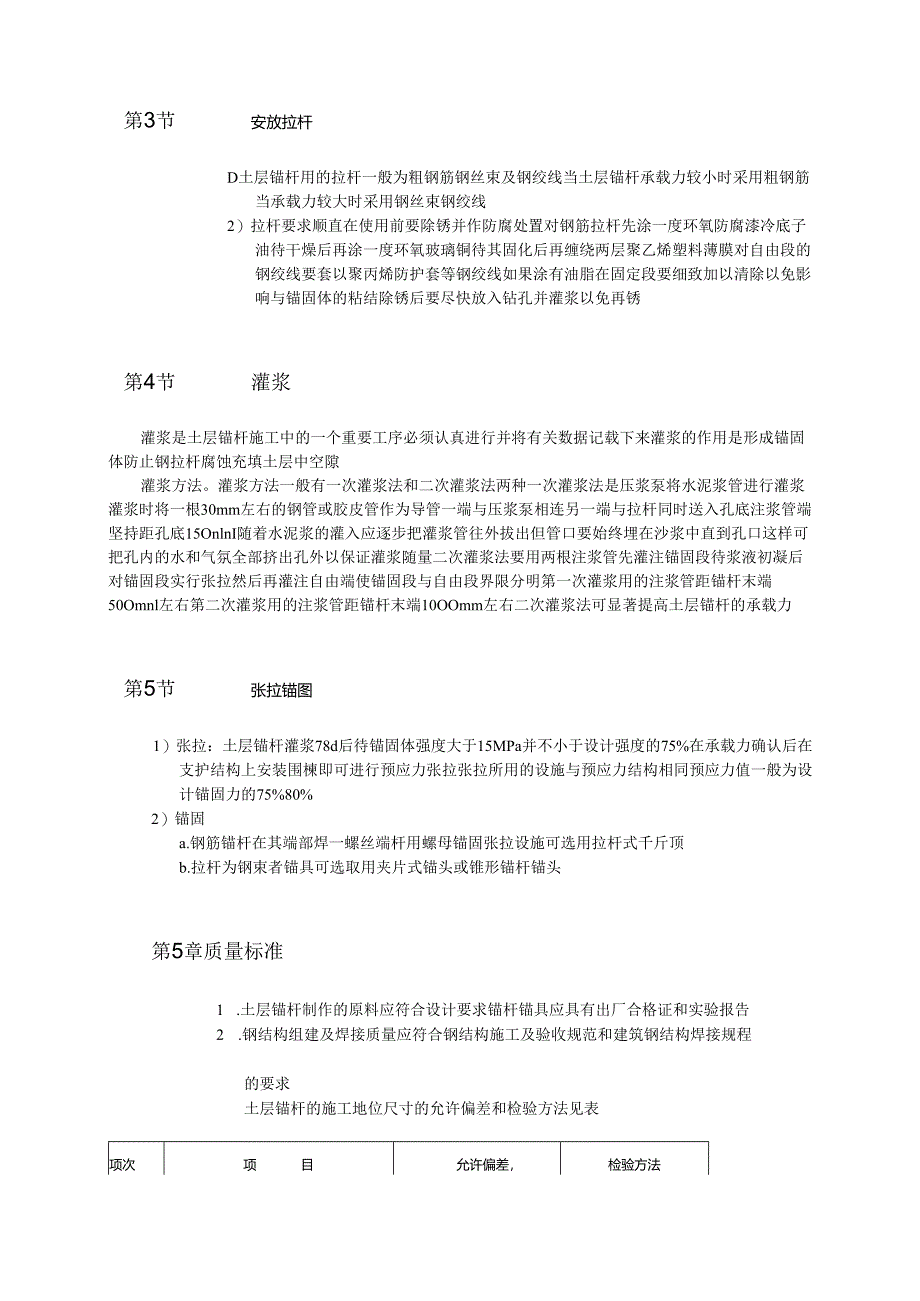

2、把成孔进程中的钻孔出渣清孔等工序一次完成可防止塌孔不留残土能适用多种软硬土层但施工现场积水较多2）扩孔在需要增大锚固段锚固力时可采用锚固段扩孔措施一般有4种方法a.机械扩孔：使用专门的机械扩孔装置在锚固段形成几倍于钻孔直径的扩大头b.爆破扩孔：将计算好的炸药置于钻孔内引爆而将土体向周抗压形成球形扩展孔径c.水力扩孔：钻孔钻到锚固段是换上水力扩孔钻头使用射水压力扩展孔径3）压浆扩孔：在第二次灌浆是增大灌浆压并力坚持一段时间使浆液向四周土体渗透并挤压土体从而扩大孔径第3节安放拉杆D土层锚杆用的拉杆一般为粗钢筋钢丝束及钢绞线当土层锚杆承载力较小时采用粗钢筋当承载力较大时采用钢丝束钢绞线2）拉杆要求顺
3、直在使用前要除锈并作防腐处置对钢筋拉杆先涂一度环氧防腐漆冷底子油待干燥后再涂一度环氧玻璃铜待其固化后再缠绕两层聚乙烯塑料薄膜对自由段的钢绞线要套以聚丙烯防护套等钢绞线如果涂有油脂在固定段要细致加以清除以免影响与锚固体的粘结除锈后要尽快放入钻孔并灌浆以免再锈第4节灌浆灌浆是土层锚杆施工中的一个重要工序必须认真进行并将有关数据记载下来灌浆的作用是形成锚固体防止钢拉杆腐蚀充填土层中空隙灌浆方法。灌浆方法一般有一次灌浆法和二次灌浆法两种一次灌浆法是压浆泵将水泥浆管进行灌浆灌浆时将一根30mm左右的钢管或胶皮管作为导管一端与压浆泵相连另一端与拉杆同时送入孔底注浆管端坚持距孔底15OnlnI随着水泥浆的灌
4、入应逐步把灌浆管往外拔出但管口要始终埋在沙浆中直到孔口这样可把孔内的水和气氛全部挤出孔外以保证灌浆随量二次灌浆法要用两根注浆管先灌注锚固段待浆液初凝后对锚固段实行张拉然后再灌注自由端使锚固段与自由段界限分明第一次灌浆用的注浆管距锚杆末端50Omnl左右第二次灌浆用的注浆管距锚杆末端10OOmm左右二次灌浆法可显著提高土层锚杆的承载力第5节张拉锚图1）张拉：土层锚杆灌浆78d后待锚固体强度大于15MPa并不小于设计强度的75%在承载力确认后在支护结构上安装围楝即可进行预应力张拉张拉所用的设施与预应力结构相同预应力值一般为设计锚固力的75%80%2）锚固a.钢筋锚杆在其端部焊一螺丝端杆用螺母锚固张

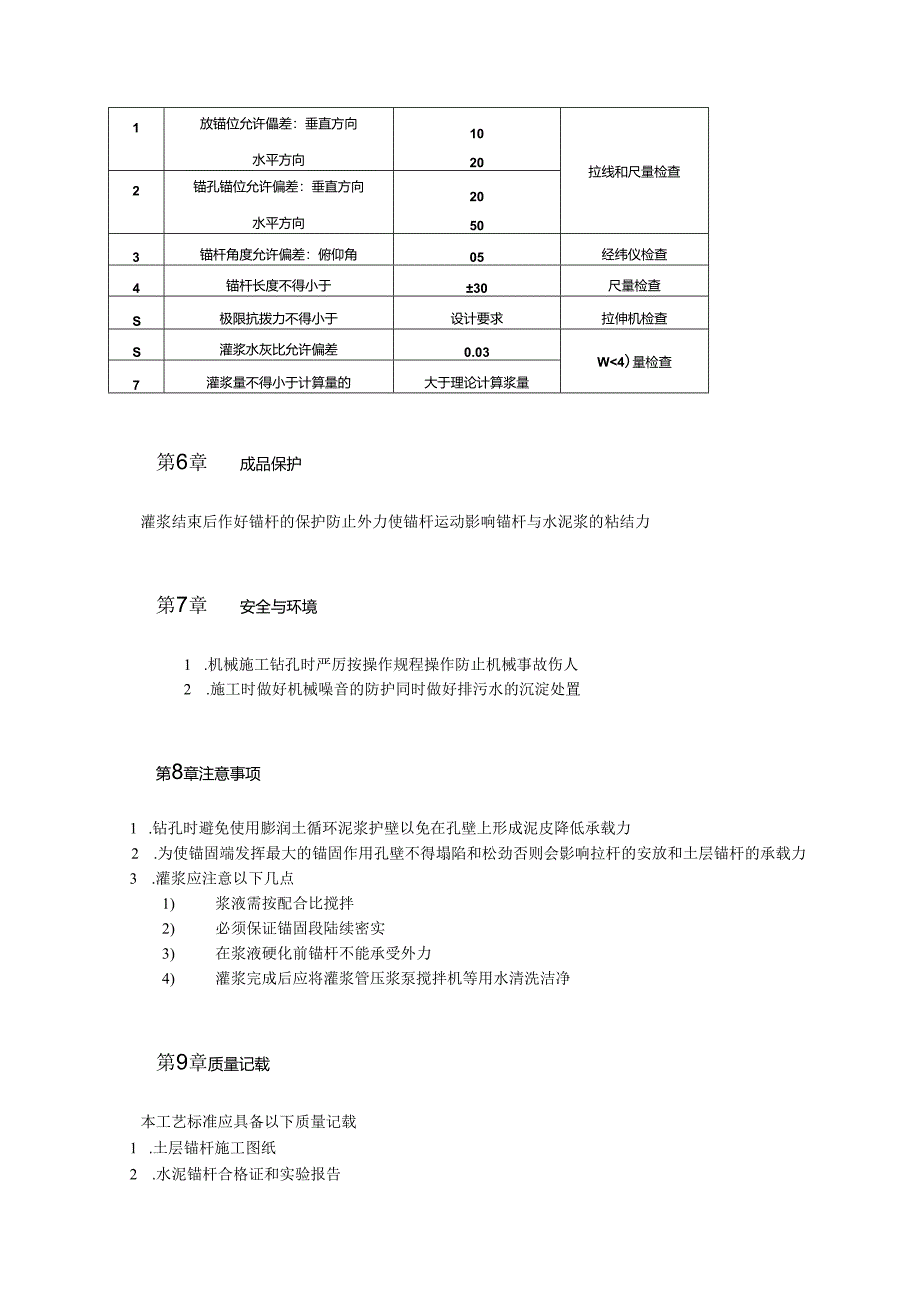

5、拉设施可选用拉杆式千斤顶b.拉杆为钢束者锚具可选取用夹片式锚头或锥形锚杆锚头第5章质量标准1 .土层锚杆制作的原料应符合设计要求锚杆锚具应具有出厂合格证和实验报告2 .钢结构组建及焊接质量应符合钢结构施工及验收规范和建筑钢结构焊接规程的要求土层锚杆的施工地位尺寸的允许偏差和检验方法见表项次项目允许偏差，检验方法1放锚位允许儡差：垂直方向水平方向1020拉线和尺量检查2锚孔锚位允许偏差：垂直方向水平方向20503锚杆角度允许偏差：俯仰角05经纬仪检查4锚杆长度不得小于30尺量检查S极限抗拨力不得小于设计要求拉伸机检查S灌浆水灰比允许偏差0.03W4)量检查7灌浆量不得小于计算量的大于理论计算浆量
6、第6章成品保护灌浆结束后作好锚杆的保护防止外力使锚杆运动影响锚杆与水泥浆的粘结力第7章安全与环境1 .机械施工钻孔时严厉按操作规程操作防止机械事故伤人2 .施工时做好机械噪音的防护同时做好排污水的沉淀处置第8章注意事项1 .钻孔时避免使用膨润土循环泥浆护壁以免在孔壁上形成泥皮降低承载力2 .为使锚固端发挥最大的锚固作用孔壁不得塌陷和松劲否则会影响拉杆的安放和土层锚杆的承载力3 .灌浆应注意以下几点1) 浆液需按配合比搅拌2) 必须保证锚固段陆续密实3) 在浆液硬化前锚杆不能承受外力4) 灌浆完成后应将灌浆管压浆泵搅拌机等用水清洗洁净第9章质量记载本工艺标准应具备以下质量记载1 .土层锚杆施工图
7、纸2 .水泥锚杆合格证和实验报告3 .水泥浆配比单4 .锚杆张拉记载5 .灌浆施工记载6 .锚杆承拉力检测记载施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高
8、空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做
9、好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作
10、业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在
11、外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
