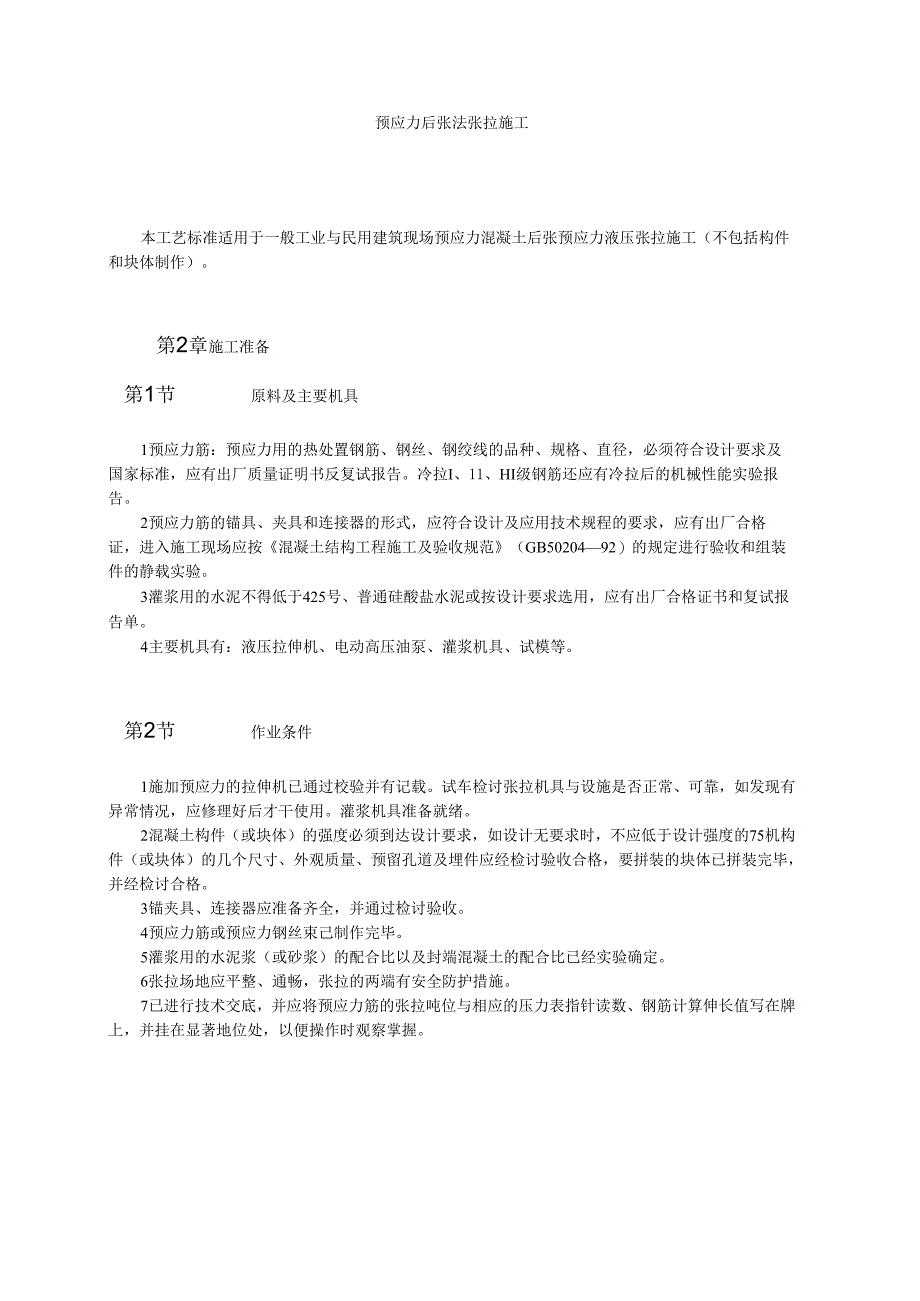

1、预应力后张法张拉施工本工艺标准适用于一般工业与民用建筑现场预应力混凝土后张预应力液压张拉施工（不包括构件和块体制作）。第2章施工准备第1节原料及主要机具1预应力筋：预应力用的热处置钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书反复试报告。冷拉I、11、HI级钢筋还应有冷拉后的机械性能实验报告。2预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按混凝土结构工程施工及验收规范（GB5020492）的规定进行验收和组装件的静载实验。3灌浆用的水泥不得低于425号、普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和
2、复试报告单。4主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。第2节作业条件1施加预应力的拉伸机已通过校验并有记载。试车检讨张拉机具与设施是否正常、可靠，如发现有异常情况，应修理好后才干使用。灌浆机具准备就绪。2混凝土构件（或块体）的强度必须到达设计要求，如设计无要求时，不应低于设计强度的75机构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检讨验收合格，要拼装的块体已拼装完毕，并经检讨合格。3锚夹具、连接器应准备齐全，并通过检讨验收。4预应力筋或预应力钢丝束己制作完毕。5灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经实验确定。6张拉场地应平整、通畅，张拉的两端有安全
3、防护措施。7已进行技术交底，并应将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上，并挂在显著地位处，以便操作时观察掌握。检查构件（或块体）I,预应力筋制作Ifl穿窥应力筋铺具检验I一戏懒具及张拉设备户I张拉设备预阕l拉血吊+压水泥浆试块第2节检讨构件（或块体）：特别要认真检讨预应力筋的孔道。其孔道必须保证尺寸与地位正确，平顺畅通，无局部曲折；孔道端部的预埋钢板应垂直于孔道轴线，孔道接头处不得漏浆，灌浆孔和排气孔应符合设计要求的地位。孔道不符合要求时，要清理或作好处置。第3节穿预应力筋1穿筋前，应检讨钢筋（或束）的规格、总长是否符合要求。2穿筋时，带有瑞杆螺丝的预应力筋，应将丝

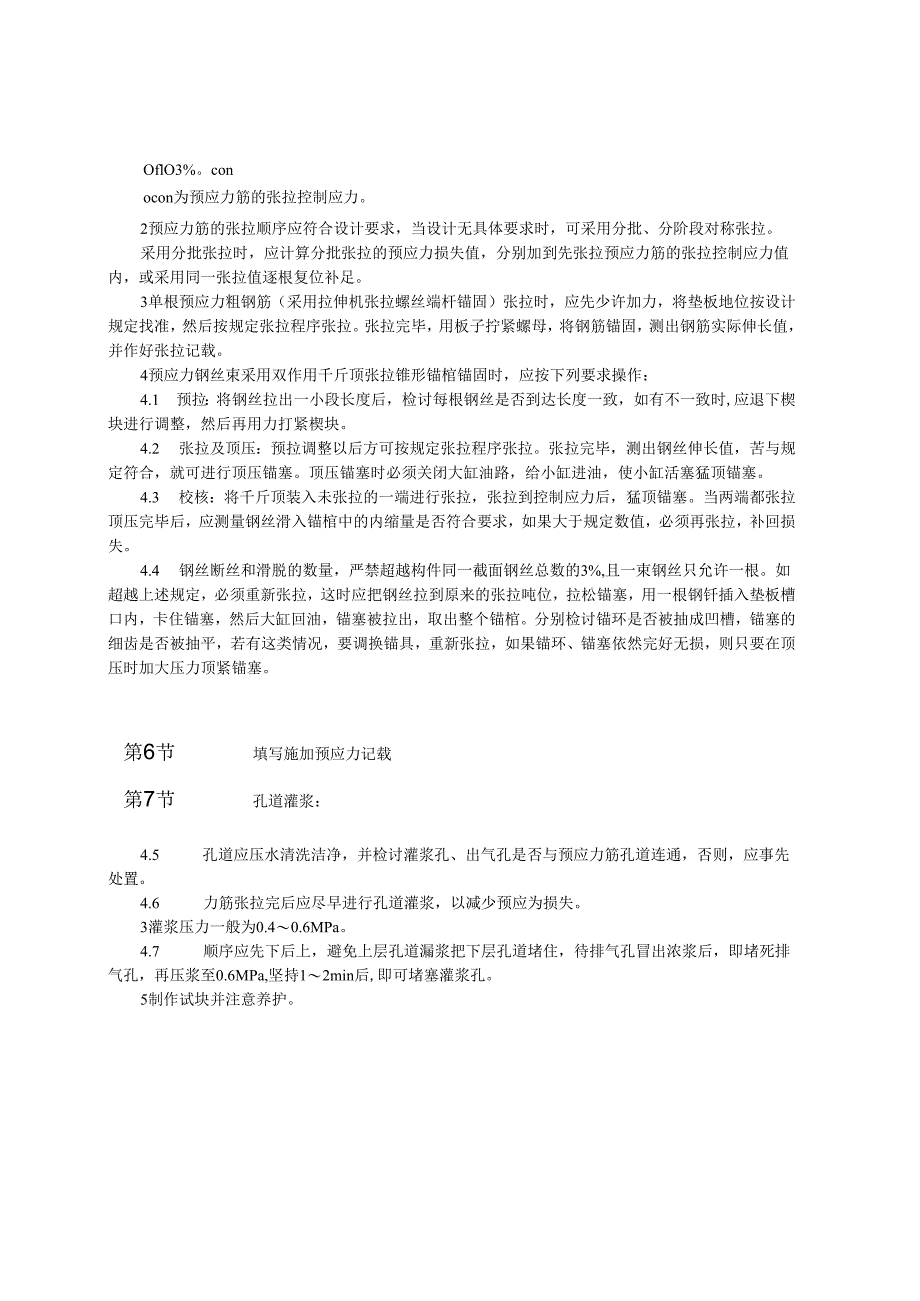

4、扣保护好，以免损坏。钢筋束或钢丝束应将钢筋或钢丝顺序编号，并套上穿束器。先把钢筋或穿束器的引线由一端穿入孔道，在另一端穿出,然后逐渐将钢筋或钢丝束拉出到另一端。3钢筋穿好后将束号在构件上注明，以便核对。第4节安装锚具及张拉设施：安装锚具及张拉设施时，对直线预应力筋，应使张拉力的作用线与孔道中心线在张拉进程中相互重合；对曲线预应力筋，应使张拉力的作用线与孔道末端中心点的切线相互重合。1预应力筋的张拉程序，应按设计规定进行，若设计无规定时，可采用下列程序之一：O-*105%Ocon持荷2mi11fOCon。OflO3%。conocon为预应力筋的张拉控制应力。2预应力筋的张拉顺序应符合设计要求，当
5、设计无具体要求时，可采用分批、分阶段对称张拉。采用分批张拉时，应计算分批张拉的预应力损失值，分别加到先张拉预应力筋的张拉控制应力值内，或采用同一张拉值逐根复位补足。3单根预应力粗钢筋（采用拉伸机张拉螺丝端杆锚固）张拉时，应先少许加力，将垫板地位按设计规定找准，然后按规定张拉程序张拉。张拉完毕，用板子拧紧螺母，将钢筋锚固，测出钢筋实际伸长值，并作好张拉记载。4预应力钢丝束采用双作用千斤顶张拉锥形锚棺锚固时，应按下列要求操作：4.1 预拉：将钢丝拉出一小段长度后，检讨每根钢丝是否到达长度一致，如有不一致时,应退下楔块进行调整，然后再用力打紧楔块。4.2 张拉及顶压：预拉调整以后方可按规定张拉程序张
6、拉。张拉完毕，测出钢丝伸长值，苦与规定符合，就可进行顶压锚塞。顶压锚塞时必须关闭大缸油路，给小缸进油，使小缸活塞猛顶锚塞。4.3 校核：将千斤顶装入未张拉的一端进行张拉，张拉到控制应力后，猛顶锚塞。当两端都张拉顶压完毕后，应测量钢丝滑入锚棺中的内缩量是否符合要求，如果大于规定数值，必须再张拉，补回损失。4.4 钢丝断丝和滑脱的数量，严禁超越构件同一截面钢丝总数的3%,且一束钢丝只允许一根。如超越上述规定，必须重新张拉，这时应把钢丝拉到原来的张拉吨位，拉松锚塞，用一根钢钎插入垫板槽口内，卡住锚塞，然后大缸回油，锚塞被拉出，取出整个锚棺。分别检讨锚环是否被抽成凹槽，锚塞的细齿是否被抽平，若有这类情
7、况，要调换锚具，重新张拉，如果锚环、锚塞依然完好无损，则只要在顶压时加大压力顶紧锚塞。第6节填写施加预应力记载第7节孔道灌浆：4.5 孔道应压水清洗洁净，并检讨灌浆孔、出气孔是否与预应力筋孔道连通，否则，应事先处置。4.6 力筋张拉完后应尽早进行孔道灌浆，以减少预应为损失。3灌浆压力一般为0.40.6MPa。4.7 顺序应先下后上，避免上层孔道漏浆把下层孔道堵住，待排气孔冒出浓浆后，即堵死排气孔，再压浆至0.6MPa,坚持12min后,即可堵塞灌浆孔。5制作试块并注意养护。第8节浇筑封端混凝土或端部防护第4章质量标准第1节保证项目：1预应力筋的品种和质量必须符合设计要求和有关标准的规定。检验方
8、法：检讨出厂质量证明书和实验报告单。2冷拉钢筋的机械性能必须符合设计要求和施工规范的规定。检验方法：检讨出厂质量证明书、实验报告和冷拉记载。3预应力筋所用的锚具、夹具和连接器质量必须符合设计要求和施工规范及专门规定。检讨数量：按混凝土结构工程施工及验收规范第六章第6.2.12条的规定抽取试件。检验方法：检讨锚具、夹具和连接器的出厂合格证、硬度、静载锚固性能及外观尺寸检讨报告。4混凝土强度及块体立缝混凝土（砂浆）强度，必须符合设计要求和施工规范和规定。检验方法：检讨同条件养护混凝土（砂浆）试块的实验报告。5锚固阶段张拉端预应力筋的内缩量必须符合混凝土施工规范第6.3.9条的规定。检验方法：检讨施
9、加预应力记载。6孔道水泥浆强度必须符合设计要求或施工规范的规定。检验方法：全面观察检讨和检讨水泥浆试块的实验报告。第2节基本项目S1实际树立的预应力值与设计规定值偏差的百分率应不超越5机检讨数量：按预应力混凝土工程不同类型件数各抽查10%,但均不少于3种。检验方法：检讨施加预应力记载。2预应力筋（钢丝、钢绞线或钢筋）断裂或滑脱的数量严禁超越结构同一截面预应力总根数的3%,且一束钢丝不超越一根。检讨数量：全数检讨。检验方法：全面观察和检讨施加预应力记载。第5章成品保护1构件起吊时不得发生扭曲和损坏。2堆放场地应平整、坚实，垫块要上下-致。1预应力张拉端的设置，应符合设计要求，当设计无具体要求时，
10、应符合下列规定：1.1 抽芯成形孔道时的预应力张拉：对曲线预应力筋和长度大于24m的直线预应力筋，应在两端张拉；对长度不大于24m的直线预应力筋，可在一端张拉。1.2 预埋波纹管孔道时的预应力张拉：对曲线预应力筋和长度大于30m的直线预应力筋，宜在两端张拉，对长度不大于30m的直线预应力筋，可在一端张拉。当同一截面中有多根一端张拉的预应力筋时，张拉端宜分别设置在结构的两端。当两端同时张拉一根预应力筋时，宜先在一端锚固，再在另一端补足张拉力后进行锚固。2平卧重叠浇筑的构件，宜先上后下逐层进行张拉。为了减少上下层之间因摩阻引起的预应力损失，可逐层加大张拉力。但底层张拉力不宜比顶层张拉力大5%（钢丝
11、、钢绞线、热处置钢筋）或9%（冷拉H、HI、IV级钢筋），且最大张拉应力：冷拉H、10、IV级钢不得超越屈服强度的90%,钢丝、钢绞线不得超越屈服强度的75临热处置钢筋不得超越标准强度的70%。张拉后的实际预应力值的偏差不得超越规定值的5机3预应力锚固后的外露长度，不宜小于30mm。锚具应用封端混凝土保护，如需长期外露,应采用措施防止锈蚀。4预应力筋张拉后，孔道应尽快灌浆。用连接器连接的多跨陆续预应力筋的孔道灌浆，应张拉完一跨随即灌筑一跨，不应在各跨全部张拉完毕后一次陆续灌浆。5孔道灌浆应采用标号不低于425号的普通硅酸盐水泥配置的水泥浆；对孔隙大的孔道，可采用砂浆灌浆。水泥浆及砂浆强度，应满
12、足设计要求，且均不应低于20Nmm26灌浆水泥浆水灰比为0.40.45,搅拌后3h泌水率宜控制在2%,最大不得超越3%,水泥浆中可掺入对预应力筋无腐蚀作用的外加剂。一般可掺入0.05%0.1%的铝粉或0.25%的木质素横酸钙减水剂。7当用冷拉粗钢筋作预应力筋时，必须先焊上端杆螺丝，然后再进行冷拉，使各对焊接头进行一次冷拉考验。第7章质量记载本工艺标准应具备以下质量记载：1混凝土构件、块体张拉强度试件试压报告单。2预应力筋的出厂质量证明或实验报告单。3预应力筋的冷拉记载。4冷拉预应力筋的机械性能实验报告。5冷拉预应力筋焊接接头实验报告。6预应力筋锚具和连接器的合格证及检验记载。7预应力张拉设施校
13、验记载。8预应力张拉记载。9预应力孔道灌浆试块强度试压报告单及水泥出厂合格证。10混凝土构件、块体标准试块强度试压报告。11设计要求的其它有关资料。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
14、6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施
15、焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。
