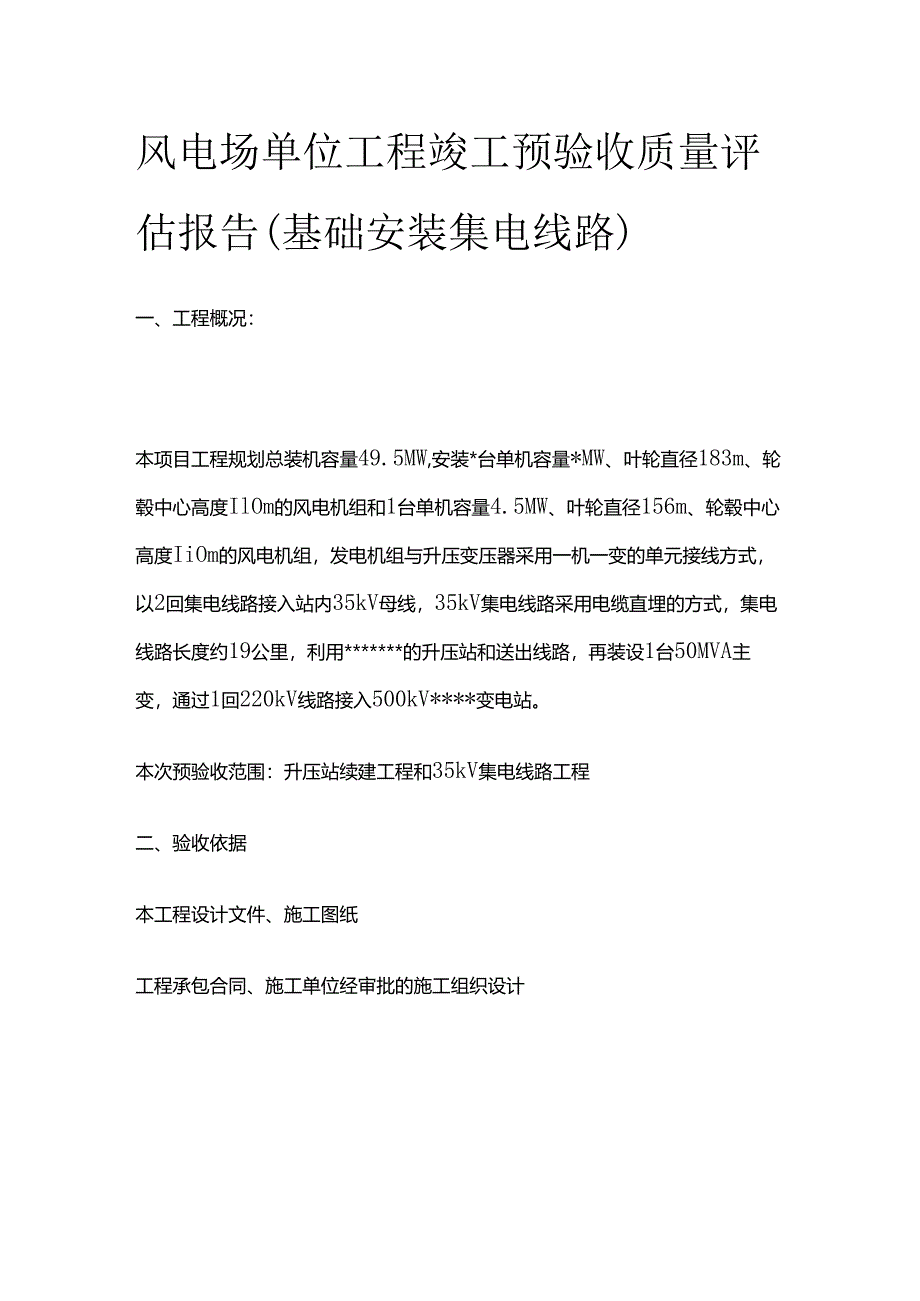

1、风电场单位工程竣工预验收质量评估报告(基础安装集电线路)一、工程概况：本项目工程规划总装机容量49.5MW,安装*台单机容量*MW、叶轮直径183m、轮毂中心高度IlOm的风电机组和1台单机容量4.5MW、叶轮直径156m、轮毂中心高度IiOm的风电机组，发电机组与升压变压器采用一机一变的单元接线方式，以2回集电线路接入站内35kV母线，35kV集电线路采用电缆直埋的方式，集电线路长度约19公里，利用*的升压站和送出线路，再装设1台50MVA主变，通过1回220kV线路接入500kV*变电站。本次预验收范围：升压站续建工程和35kV集电线路工程二、验收依据本工程设计文件、施工图纸工程承包合同、

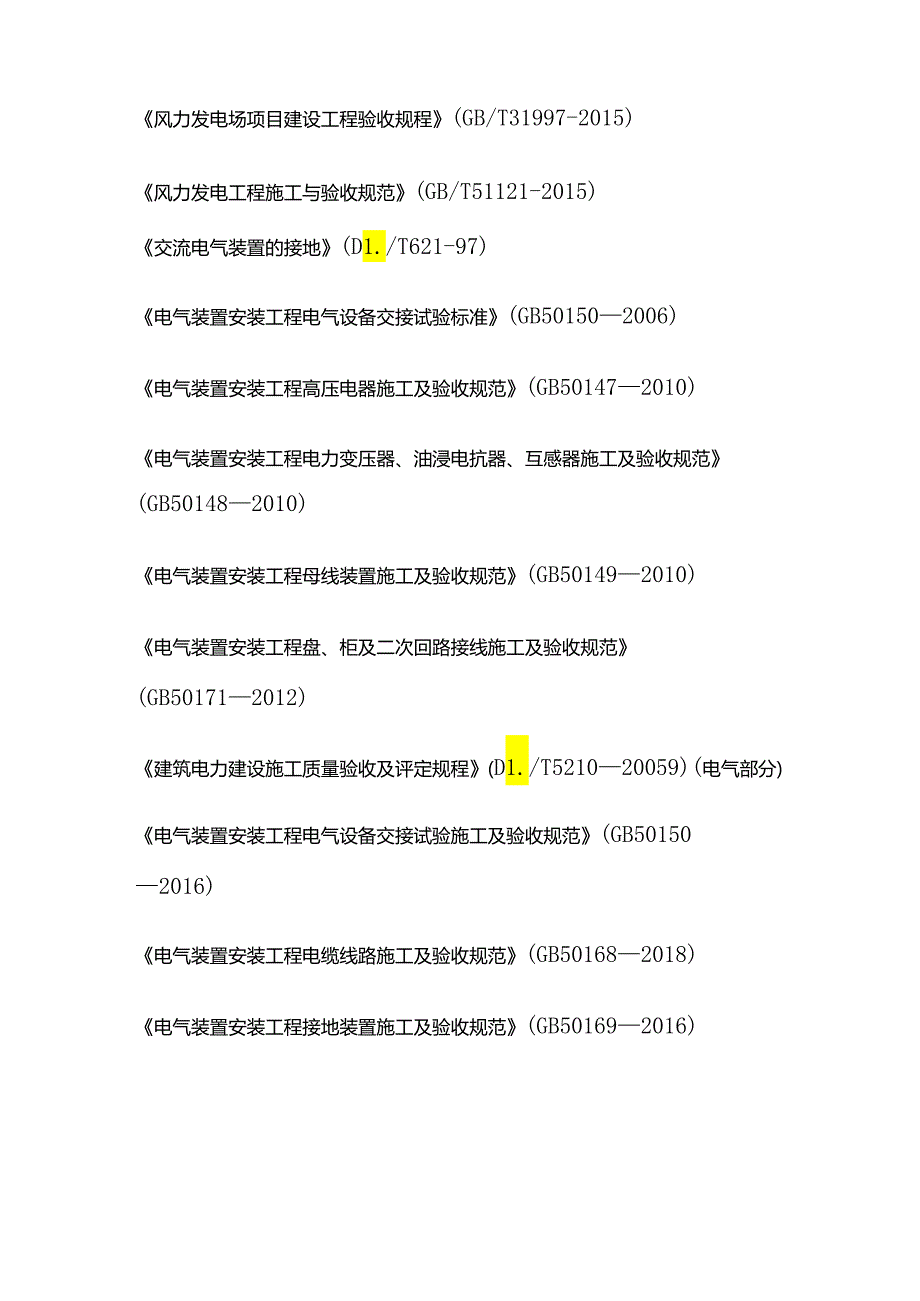

2、施工单位经审批的施工组织设计风力发电场项目建设工程验收规程(GB/T31997-2015)风力发电工程施工与验收规范(GB/T51121-2015)交流电气装置的接地(D1./T621-97)电气装置安装工程电气设备交接试验标准(GB501502006)电气装置安装工程高压电器施工及验收规范(GB501472010)电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范(GB501482010)电气装置安装工程母线装置施工及验收规范(GB501492010)电气装置安装工程盘、柜及二次回路接线施工及验收规范(GB501712012)建筑电力建设施工质量验收及评定规程(D1./T52102

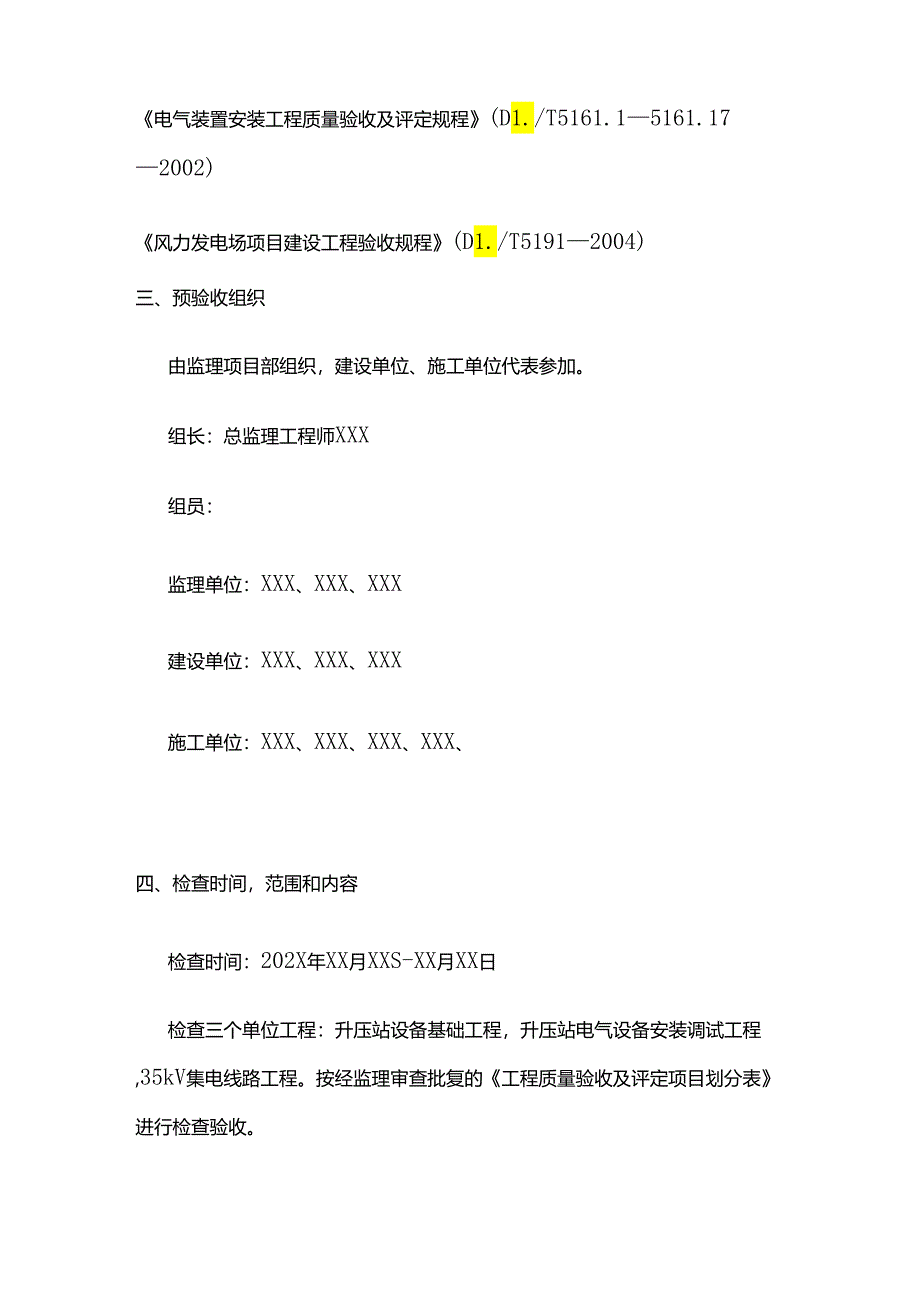

3、0059)(电气部分)电气装置安装工程电气设备交接试验施工及验收规范(GB501502016)电气装置安装工程电缆线路施工及验收规范(GB501682018)电气装置安装工程接地装置施工及验收规范(GB501692016)电气装置安装工程质量验收及评定规程(D1./T5161.15161.172002)风力发电场项目建设工程验收规程(D1./T51912004)三、预验收组织由监理项目部组织，建设单位、施工单位代表参加。组长：总监理工程师XXX组员：监理单位：XXX、XXX、XXX建设单位：XXX、XXX、XXX施工单位：XXX、XXX、XXX、XXX、四、检查时间，范围和内容检查时间：202
4、X年XX月XXS-XX月XX日检查三个单位工程：升压站设备基础工程，升压站电气设备安装调试工程,35kV集电线路工程。按经监理审查批复的工程质量验收及评定项目划分表进行检查验收。1.升压站主变及室外设备基础施工：主变基础、油池，中性点基础、变压器油在线监测装置基础；防火墙；220kV设备基础；SVG基础；接地变压器基础。施工记录、试验报告，强制性条文执行情况。2、升压站电气设备安装：主变压器及附件,220kV系统配电设备：断路器、隔离开关、电流互感器、避雷器、软母线，主变低压侧室外管母线连接，35kV母线及配电柜开关等设施，接地变及接地电阻，SVG系统及附属设备，220kV构架。升压站电气设备
5、、构架防雷接地情况。升压站保护、控制、直流系统。计量、通讯、远动系统，涉网设备等。安全和消防设施、电缆穿墙防火封堵。施工记录、试验调试报告，强制性条文执行情况。3、35kV集电线路工程：35kV动力电缆、光缆敷设，电缆中间头、终端头制作。集电线路与升压站35kV配电柜母线连接。电缆井封堵盖板,电缆分接箱安装接线，集电线路接地，集电线路进风机并接线。防火封堵，设备标识，安全警示标识，集电线路方位、标桩设置。施工记录、试验报告。五、检查验收情况：1、升压站部分：共检查2个单位工程,7个子单位工程,27个分部工程,验收合格。施工质量控制资料，试验调试报告核查符合标准，强制性条文执行合格。2、集电线路
6、部分：共检查2个子单位工程，6个分部工程，验收合格。施工质量控制资料，试验调试报告核查符合标准，强制性条文执行合格。3、存在缺陷和问题：(1)35kV配电柜母排与35kV集电线路电缆终端头连接螺栓与螺丝孔规格不匹配(差距大)，使用大垫片只能将螺栓的一部分螺栓紧固力过江到电缆鼻子上。在规范中，连接螺栓应使用力矩扳手紧固，其紧固力矩值需与螺栓规格相应。一定规格的螺栓，紧固力过大，会使螺栓变形或松动，而紧固力度不足，连接面接触压力随之减小。长期运行,存在接头处发热可能。监理要求：母排扩孔，更换匹配螺栓，重新连接。(2)35kV母线1、2#出线配电柜，进线电缆终端头电缆钢铠引出接地线未做接地。要求：电
7、缆钢铠和单相屏蔽层引出线单独接地,使用压接鼻子规范连接。(3)SVG无功补偿装置至35kV母线配电柜电缆是直埋敷设，敷设处未设置标桩标识。要求：在过道、转弯、入墙处做好标桩标识。(4)主变端子箱内，接地端子松动脱出接线鼻子。要求：二次接地线鼻子要压紧可靠连接。(5)35kV集电线路接入风机环柜电缆终端，线束混乱、电缆钢铠引出线未做接地，电缆穿柜未做防火封堵。要求：做好防火封堵，钢铠引出线按照规范标准接地，整理线束。(6)35kV集电线路接入风机环柜电缆终端，环柜内接地线束处理不规范，有的接地线头未压入接线鼻子。外包绝缘未使用热缩管材料。要求：重新压接接线鼻子，外部使用热缩管绝缘材料。(7)风机
8、环柜平台下,电缆预埋管防火封堵不符合标准要求。要求：先使用铁丝网支撑，在管外缘固定，再使用防火泥封堵。(8)35kV集电线路接入风机环柜外接柜电缆终端,C相电缆固定卡环未安装螺丝帽。要求：检查所有35kV集电线路接入环柜的电缆终端头接入情况，及时处理细节缺陷。(9)35kV集电线路没有设置标桩。要求：按照设计要求设置标桩，做好标识。(10)35kV集电线路3号电缆分接箱一相电缆终端头过长，将上方支持绝缘子和箱顶盖顶起变形，绝缘子歪斜。(11)35kV集电线路1号电缆分接箱内，接地线压接工艺不合格，三根电缆终端头引出线接到一个接地端子上，接地不牢固。(12)环网柜进线柜内线束杂乱。(13)环网柜
9、进线柜内T型头部分未固定、大部分缺少垫片、全无力矩线。(14)环网柜进线柜内接地线压接与工艺不符(三根线与主线接地)。(15)环网柜进线柜与出线柜电缆孔洞均未封堵。(16盾B分环网柜内电缆未在孔洞中心位置,与柜门或环网柜底座干涉。(17)基础环电缆进线防火泥封堵不达标。(18)基础环进线电缆固定不符合工艺要求。(19)35kV集电线路1.2、3号电缆分接箱，电缆终端接地线要求规整一下并固定，不得混乱放置。六、验收结论：经现场检查验收，升压站土建、电气安装工程，35kV集电线路工程等工程实体质量无重大缺陷，现场检查发现的缺已全部整改完成，各单位工程质量满足电气装置安装工程质量检验及评定规程(D1./T5161.3-2018),电气装置安装工程电缆线路施工及验收规范(GB50168-2018)的相关要求。经设计确认，现场工程实体满足设计要求。本工程质量满足验评规程合格标准。XXXXF风电场监理项目部202X年XX月XX日(仅供交流)说明：本次验收的升压站基础工程在另一家升压站的续建，所以站内除了电气设备基础施工验收外,其它的所有的基础建设如配电间，控制室,消防等等一切的设施的验收，均不包括在内。
