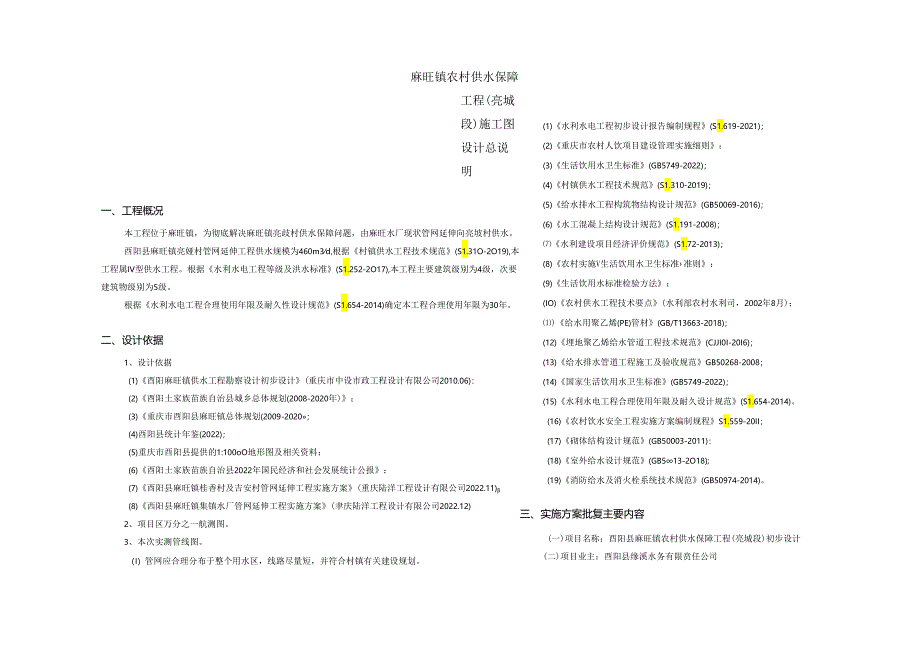

1、(1)水利水电工程初步设计报告编制规程(S1.619-2021)；(2)重庆市农村人饮项目建设管理实施细则：(3)生活饮用水卫生标准(GB5749-2022)；(4)村镇供水工程技术规范(S1.310-2019)；(5)给水排水工程构筑物结构设计规范(GB50069-2016)；(6)水工混凝上结构设计规范(S1.191-2008)；水利建设项目经济评价规范(S1.72-2013)；(8)农村实施V生活饮用水卫生标准准则：(9)生活饮用水标准检验方法；(IO)农村供水工程技术要点(水利部农村水利司，2002年8月)；)给水用聚乙烯(PE)管材(GB/T13663-2018)；(12)埋地聚乙烯
2、给水管道工程技术规范(CJJI0I-20I6)；(13)给水排水管道工程施工及验收规范GB50268-2008；(14)国家生活饮用水卫生标准(GB5749-2022)；(15)水利水电工程合理使用年限及耐久设计规范(S1.654-2014)。(16)农村饮水安全工程实施方案编制规程S1.559-20II；(17)砌体结构设计规范(GB50003-2011)：(18)室外给水设计规范(GB513-2O18);(19)消防给水及消火栓系统技术规范(GB50974-2014)。三、实施方案批复主要内容(一)项目名称：酉阳县麻旺镇农村供水保障工程(亮城段)初步设计(二)项目业主：酉阳县缘溪水务有限贲
3、任公司（三）建设地址：酉阳县麻旺镇(四)建设内容及规模：麻旺镇农村供水保障工程(亮城段)施工图设计总说明一、工程概况本工程位于麻旺镇，为彻底解决麻旺镇亮歧村供水保障问题，由麻旺水厂现状管网延伸向亮坡村供水。酉阳县麻旺镇亮娅村管网延伸工程供水规模为460m3d,根据村镇供水工程技术规范(S1.31O-2O19),本工程属IV型供水工程。根据水利水电工程等级及洪水标准(S1.252-2O17),本工程主要建筑级别为4级，次要建筑物级别为5级。根据水利水电工程合理使用年限及耐久性设计规范(S1.654-2014)确定本工程合理使用年限为30年。二、设计依据1、设计依据(1)酉阳麻旺镇供水工程勘察设计
4、初步设计(重庆市中设市政工程设计有限公司2010.06)：(2)酉阳土家族苗族自治县城乡总体规划(2008-2020年)；(3)重庆市酉阳县麻旺镇总体规划(2009-2020；(4)酉阳县统计年鉴(2022)；(5)重庆市酉阳县提供的1:100oO地形图及相关资料：(6)酉阳土家族苗族自治县2022年国民经济和社会发展统计公报：(7)酉阳县麻旺镇桂香村及吉安村管网延伸工程实施方案(重庆陆洋工程设计有限公司2022.11)(8)西阳县麻旺镇集镇水厂管网延伸工程实施方案(聿庆陆洋工程设计有限公司2022.12)2、项目区万分之一航测图。3、本次实测管线图。（I）管网应合理分布于整个用水区，线路尽量

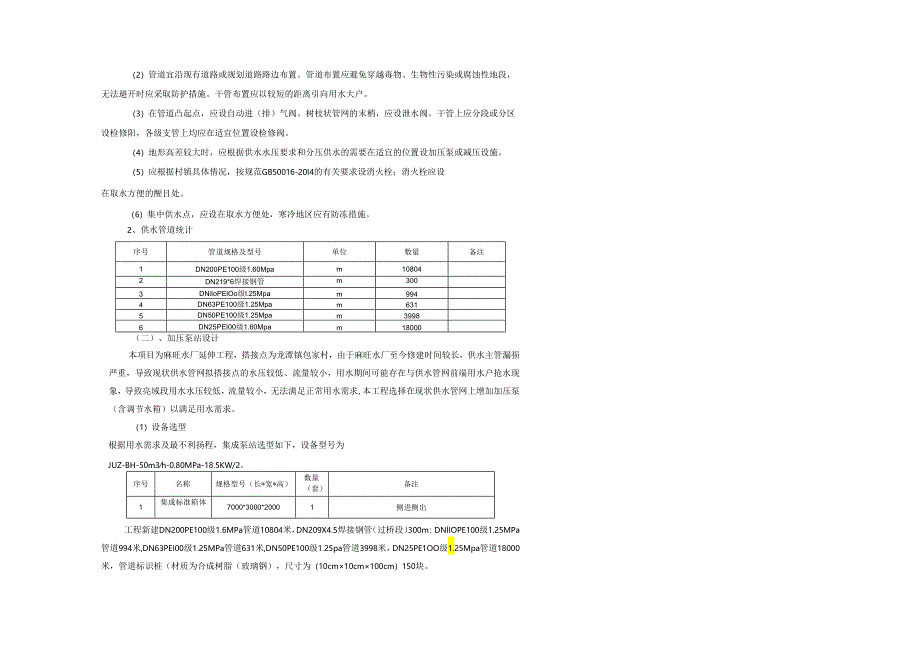

5、短，并符合村镇有关建设规划。（2）管道宜沿现有道路或规划道路路边布置。管道布置应避免穿越毒物、生物性污染或腐蚀性地段，无法避开时应采取防护措施。干管布置应以较短的距离引向用水大户。（3）在管道凸起点，应设自动进（排）气阀。树枝状管网的末梢，应设泄水阀。干管上应分段或分区设检修阳，各级支管上均应在适宜位置设检修阀。（4）地形高差较大时，应根据供水水压要求和分压供水的需要在适宜的位置设加压泵或减压设施。（5）应根据村镇具体情况，按规范GB50016-20I4的有关要求设消火栓；消火栓应设在取水方便的醒目处。（6）集中供水点，应设在取水方便处，寒冷地区应有防冻措施。2、供水管道统计序号管道规格及型号
6、单位数量备注1DN200PE100级1.60Mpam108042DN219*6焊接钢管m3003DNiIoPElOo级l.25Mpam9944DN63PE100级1.25Mpam6315DN50PE100级1.25Mpam39986DN25PEI00级1.60Mpam18000（二）、加压泵站设计本项目为麻旺水厂延伸工程，搭接点为龙潭镇包家村，由于麻旺水厂至今修建时间较长，供水主管漏损严重，导致现状供水管网拟搭接点的水压较低、流量较小，用水期间可能存在与供水管网前端用水户抢水现象，导致亮域段用水水压较低，流量较小，无法满足正常用水需求,本工程选择在现状供水管网上增加加压泵（含调节水箱）以满足用
7、水需求。（1）设备选型根据用水需求及最不利扬程，集成泵站选型如下，设备型号为JUZ-BH-50m3h-0.80MPa-18.5KW/2。序号名称规格型号（长*宽*高）数量（套）备注1集成标准箱体7000*3000*20001侧进侧出工程新建DN200PE100级1.6MPa管道10804米，DN209X4.5焊接钢管（过桥段）300m：DNlIOPE100级1.25MPa管道994米,DN63PEI00级1.25MPa管道631米,DN50PE100级1.25pa管道3998米，DN25PE1OO级1.25Mpa管道18000米，管道标识桩（材质为合成树脂（玻璃钢），尺寸为（10cm10cm1

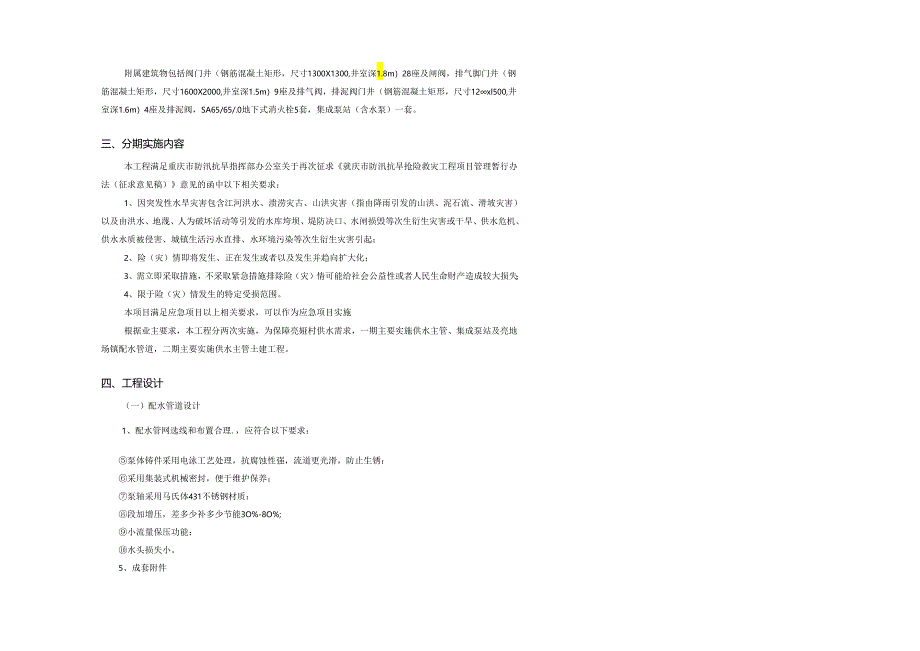

8、00cm）150块。附属建筑物包括阀门井（钢筋混凝土矩形，尺寸1300X1300,井室深1.8m）28座及闸阀，排气脚门井（钢筋混凝土矩形，尺寸1600X2000,井室深1.5m）9座及排气阀，排泥阀门井（钢筋混凝土矩形，尺寸12xl500,井室深1.6m）4座及排泥阀，SA65/65/.0地下式消火栓5套，集成泵站（含水泵）一套。三、分期实施内容本工程满足重庆市防汛抗旱指挥部办公室关于再次征求就庆市防汛抗旱抢险救灾工程项目管理暂行办法（征求意见稿）意见的函中以下相关要求：1、因突发性水旱灾害包含江河洪水、溃涝灾古、山洪灾害（指由降雨引发的山洪、泥石流、滑坡灾害）以及由洪水、地蔑、人为破坏活动
9、等引发的水库垮坝、堤防决口、水闸损毁等次生衍生灾害或干旱、供水危机、供水水质被侵害、城镇生活污水直排、水环境污染等次生衍生灾害引起；2、险（灾）情即将发生、正在发生或者以及发生并趋向扩大化；3、需立即采取措施，不采取紧急措施排除险（灾）情可能给社会公益性或者人民生命财产造成较大损失；4、限于险（灾）情发生的特定受损范围。本项目满足应急项目以上相关要求，可以作为应急项目实施根据业主要求，本工程分两次实施，为保障亮娅村供水需求，一期主要实施供水主管、集成泵站及亮地场镇配水管道，二期主要实施供水主管土建工程。四、工程设计（一）配水管道设计1、配水管网选线和布置合理.，应符合以下要求：泵体铸件采用电泳
10、工艺处理，抗腐蚀性强，流道更光滑，防止生锈：采用集装式机械密封，便于维护保养；泵轴采用马氏体431不锈钢材质：段加增压，差多少补多少节能3O%-8O%;小流量保压功能；水头损失小。5、成套附件管路：金食品级SUS3O4不锈钢材质，保证水质不受二次污染过：不锈钢蝶阀：关闭进出水，方便设备维护检修；不锈钢止回阀：保护设备、防止水锤、防止回流；软接头：降噪、减震、便于安装。6、降噪减震系统泵组减震装置：设备进出管路、基础配减震降噪装置，降低设备运行震动和噪音。防阻燃环保吸音板材：有效的吸收设备运行产生的噪音，阻断系统运行中噪音的传播至设备外。三）镇支墩设计本工程管道压力较高，因此在转弯的节点处均需设
11、置镇墩。具体设计详见施工图。（六）阀门井设计配水管道设置控制闸阀、排气阀及排泥间，为控制防损和管理方便在阀门位置设置冏门井，阀门井井采用砖混结构，阀门井内径可根据阀门的个数和管径做适当调整，阀门井有圆形和方形两种，结合现场实际情况选用，阀门井井盖选用球墨铸铁材质，具体详见设计图。如现有基础承载力达不到设计要求，需对基础采用挤压块石处理，使其达到设计承载力要求。阀门井进出管道敷设的管道弯曲半径不应大于该管道的允许弯曲半径,开挖时最好在离海门井IOm处向阀门井开挖一段斜坡沟槽。共计设置普通阀门井，（钢筋混凝土矩形，尺寸1300X1300,井室深1.8m）28座。（四）排气井根据村镇供水工程设计规范
12、（S1.31O-2O19）7.1.4要求，在管道的凸起点应设置自动进排气阀：长距离无凸起点的管道，每个1.Okm左右设置排气阀一座，用以投产时、平时或检修2水泵JUZCD1.65-40-22水泵型号流量（mj小）扬程（m）功率(kw)SR64-6-2508518.53成套附件DN100*315专用控制箱JUZK-GM-18.5/216进水总管DN12517出水总管DN1251（3）设备主要部件及功能介绍1、自动保护设备配置了专利技术装置，当水箱或者水池液位低于保护值时自动停机保护功能。2、双重超压保护系统当用户端水压超过设定的远传压力表压力上限时，远传压力表将压力信号转化为电信号传送至控制柜P
13、lD调节器迅速进行处理，命令变频器降低电机转速使压力恢复到稳定点，当用户端水压达到电接点压力表设定值时，电接点压力表发出电信号至控制柜P1.CP1.C发出指令停止泵组工作并报警，超压报警解除后自动恢且运行。3、智慧泵站专用控制箱变频器：配置ABB变频器。P1.C：配置西门子P1.C人机界面：配置西门子触摸辨。主要元器件：配置施耐德品牌。系统控制中枢，含变频控制柜和远程监控系统。运用国际和国内最先进的技术；检测分析运算各种输入信号：控制协调各部件联动工作：变频调速恒定供水压力；整理上传数据实现远控及报警处理；供水设备压力控制精度001Mpa,保证用水安全，出现停水、漏水、爆管、设备故障时能及时自
14、动报警。控制柜具有标准的通讯接口及通讯协议，并能接收或主动发送数据至上位机监控平台；控制柜具有过压、欠压、缺相、短路保护，保证设备运行安全。4、高效变频泵组采用国家3级能效电机，机组能效等级1级，电机及机组额定效率提升5%-10%;绝缘等级F级，确保水泵电机在允许高温环境下正常工作，保障供水：防护等级IP55；叶轮为奥氏体型SUS304不锈钢，采用冲压焊接闭式制造工艺：管道采用开槽施工方法施工。当土(石)方用机械开挖时，保留02m应用人工清槽，不得超挖，如若超挖应进行地基处理。当有地下水时，应进行施工降水以保证干槽施工，当降水不利地基被扰动应进行地基处理。沟槽开挖的宽度、边坡坡度、分层开挖每层
15、深度等应根据施工规范并结合实际情况确定。边坡高度大于6m地段基坑支护工程应符合给排水工程施工及验收规范的有关要求。开槽达到设计标高后，应会同有关方面验槽。沟槽临时开挖边坡坡率根据现行给水排水管道工程施工及验收规范(GB5O268-2OO8)第4章的有关规定执行。沟槽开挖宽度的确定及其他注意事项按GB5O268-2OO8第4,3节的要求执行。沟槽的开挖和管线敷设与回填应一致，开槽后应组织相关单位验槽，合格后尽快进行下一道工序的施工，开槽距离和亮槽时间尽量短。(2)沟槽回填上的压实应符合以下规定：a回填压实应逐层进行，且不得损伤管道。b管道两侧及管顶以上50Cm范围内，应采用轻夯压实，管道两侧压实面的高差不应超过30cmoC压实时，
