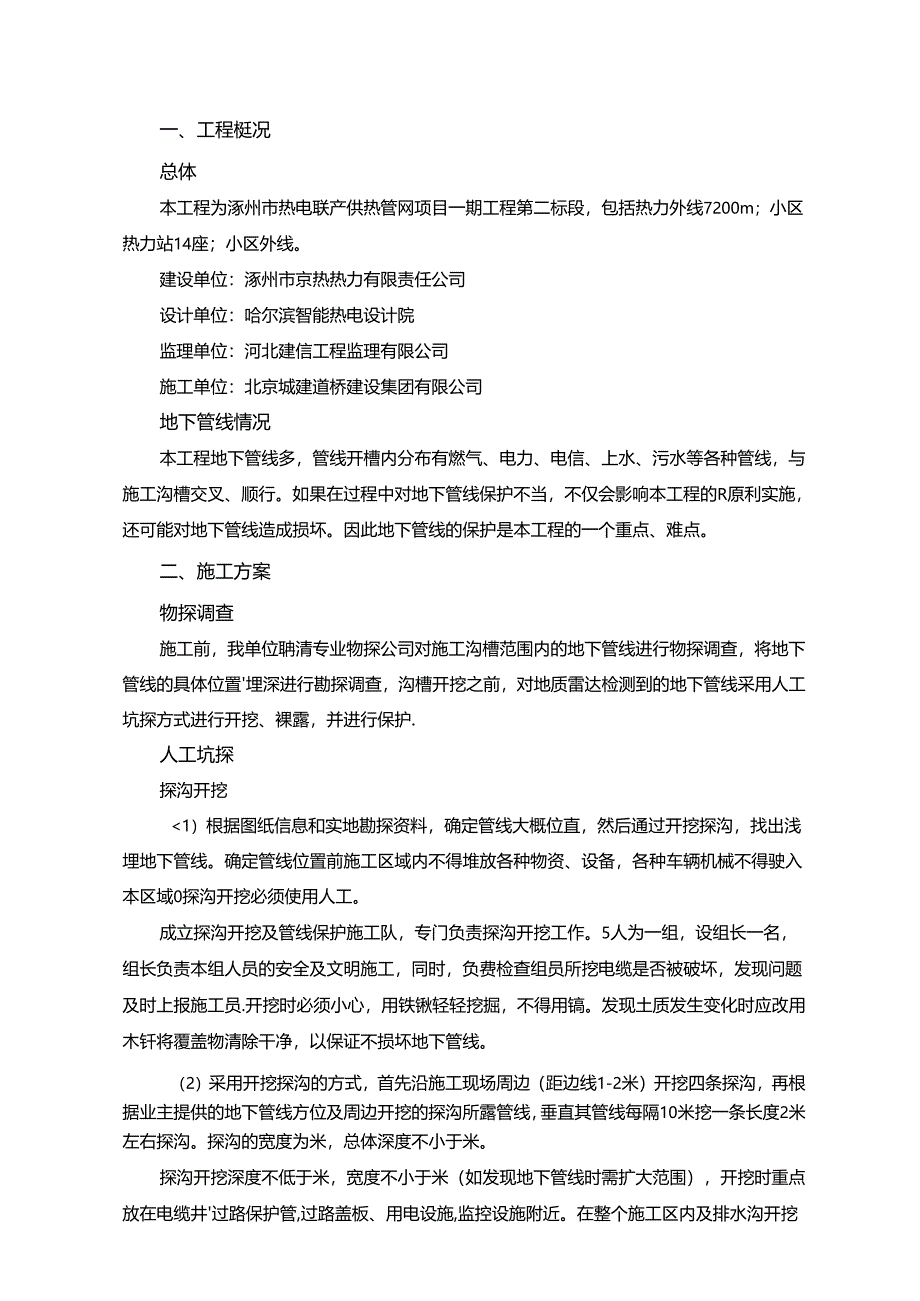

1、涿州市热电联产供热管网项目一期工程第二标段地下管线保护方案BUCG北京城建道桥建设集团有限公司2016年9月1日一、工程概况2做体概况2地下管线情况2at(*tt(att*tt*t*tt(att2物探调查2人工坑探2电力,燃气管线悬吊保护措旅3电信电馍管线保护措施5沟植回填的管线保护5上水、污水管线保护5三、施工期间被保护管线的维护与检查7管线维护7监控量测7维护措施7四、应急与保障8应急抢险领导组织机构及职责8监控量测信息处理及预警判定10应急响应12预防保证措施13应急支援与保障13救援的具体措施和办法14应急物资配备15应急联系方式15一、工程梃况总体本工程为涿州市热电联产供热管网项目一
2、期工程第二标段，包括热力外线7200m；小区热力站14座；小区外线。建设单位：涿州市京热热力有限责任公司设计单位：哈尔滨智能热电设计院监理单位：河北建信工程监理有限公司施工单位：北京城建道桥建设集团有限公司地下管线情况本工程地下管线多，管线开槽内分布有燃气、电力、电信、上水、污水等各种管线，与施工沟槽交叉、顺行。如果在过程中对地下管线保护不当，不仅会影响本工程的R原利实施，还可能对地下管线造成损坏。因此地下管线的保护是本工程的一个重点、难点。二、施工方案物探调查施工前，我单位聃清专业物探公司对施工沟槽范围内的地下管线进行物探调查，将地下管线的具体位置埋深进行勘探调查，沟槽开挖之前，对地质雷达检
3、测到的地下管线采用人工坑探方式进行开挖、裸露，并进行保护.人工坑探探沟开挖1）根据图纸信息和实地勘探资料，确定管线大概位直，然后通过开挖探沟，找出浅埋地下管线。确定管线位置前施工区域内不得堆放各种物资、设备，各种车辆机械不得驶入本区域0探沟开挖必须使用人工。成立探沟开挖及管线保护施工队，专门负责探沟开挖工作。5人为一组，设组长一名，组长负责本组人员的安全及文明施工，同时，负费检查组员所挖电缆是否被破坏，发现问题及时上报施工员.开挖时必须小心，用铁锹轻轻挖掘，不得用镐。发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线。（2）采用开挖探沟的方式，首先沿施工现场周边（距边线1-2米

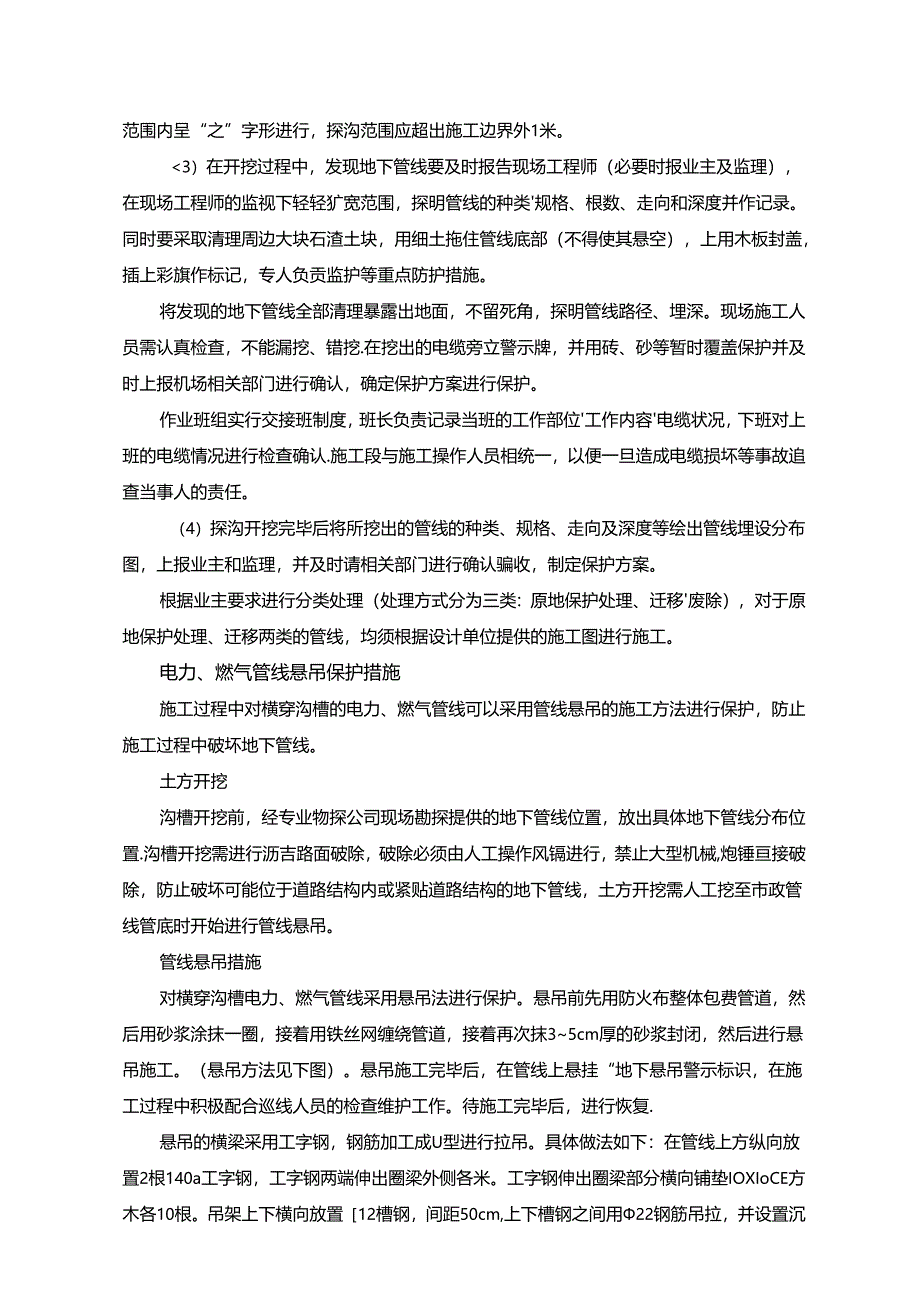

4、）开挖四条探沟，再根据业主提供的地下管线方位及周边开挖的探沟所露管线，垂直其管线每隔10米挖一条长度2米左右探沟。探沟的宽度为米，总体深度不小于米。探沟开挖深度不低于米，宽度不小于米（如发现地下管线时需扩大范围），开挖时重点放在电缆井过路保护管,过路盖板、用电设施,监控设施附近。在整个施工区内及排水沟开挖范围内呈“之”字形进行，探沟范围应超出施工边界外1米。3）在开挖过程中，发现地下管线要及时报告现场工程师（必要时报业主及监理），在现场工程师的监视下轻轻犷宽范围，探明管线的种类规格、根数、走向和深度并作记录。同时要采取清理周边大块石渣土块，用细土拖住管线底部（不得使其悬空），上用木板封盖，插上
5、彩旗作标记，专人负贡监护等重点防护措施。将发现的地下管线全部清理暴露出地面，不留死角，探明管线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖.在挖出的电缆旁立警示牌，并用砖、砂等暂时覆盖保护并及时上报机场相关部门进行确认，确定保护方案进行保护。作业班组实行交接班制度，班长负责记录当班的工作部位工作内容电缆状况，下班对上班的电缆情况进行检查确认.施工段与施工操作人员相统一，以便一旦造成电缆损坏等事故追查当事人的责任。（4）探沟开挖完毕后将所挖出的管线的种类、规格、走向及深度等绘出管线埋设分布图，上报业主和监理，并及时请相关部门进行确认骗收，制定保护方案。根据业主要求进行分类处理（处理方式分为
6、三类：原地保护处理、迁移废除），对于原地保护处理、迁移两类的管线，均须根据设计单位提供的施工图进行施工。电力、燃气管线悬吊保护措施施工过程中对横穿沟槽的电力、燃气管线可以采用管线悬吊的施工方法进行保护，防止施工过程中破坏地下管线。土方开挖沟槽开挖前，经专业物探公司现场勘探提供的地下管线位置，放出具体地下管线分布位置.沟槽开挖需进行沥吉路面破除，破除必须由人工操作风镉进行，禁止大型机械,炮锤亘接破除，防止破坏可能位于道路结构内或紧贴道路结构的地下管线，土方开挖需人工挖至市政管线管底时开始进行管线悬吊。管线悬吊措施对横穿沟槽电力、燃气管线采用悬吊法进行保护。悬吊前先用防火布整体包费管道，然后用砂浆
7、涂抹一圈，接着用铁丝网缠绕管道，接着再次抹35cm厚的砂浆封闭，然后进行悬吊施工。（悬吊方法见下图）。悬吊施工完毕后，在管线上悬挂“地下悬吊警示标识，在施工过程中积极配合巡线人员的检查维护工作。待施工完毕后，进行恢复.悬吊的横梁采用工字钢，钢筋加工成U型进行拉吊。具体做法如下：在管线上方纵向放置2根140a工字钢，工字钢两端伸出圈梁外侧各米。工字钢伸出圈梁部分横向铺垫IOXIoCE方木各10根。吊架上下横向放置12槽钢，间距50cm,上下槽钢之间用22钢筋吊拉，并设置沉降监测点，以便沉降超限后调整高度，在管道外侧钉制木盒，防止物体坠落打击。为确保吊架牢固、安全，设置专人负责检查和维护。沟槽开挖
8、及结构施工期间管线保护管线上部的土方，应采用人工开挖，管线暴翥后，立即对管线进行保护（如悬吊）。确认可靠保护后，才能进行管线下部的土方开挖。下部管线周边的土方开挖仍采用人工开挖。开挖的高度和宽度控制在机械施工时不会碰撞到地下管线为准.沟槽开挖及结构施工期间，应防止施工机械对管线及保护结构的破坏。在施工前应对施工人员进行管线保护的技术交底工作，施工作业场所用标示牌将地下管线进行标示。在地下管线保护的钢桁架上悬挂警示牌，注明地下管线作业的最小安全高度，并用标示杆标明地下管线的水平保护距裳。电值、电4Mm保护指黛土方开挖沟槽开挖前，需经专业物探公司现场勘探出开挖范围内所有地下管线位直并由人工挖探坑找
9、出地下管线。土体开挖前需进行沥青路面破除，破除必须由人工持风镉进行，禁止大型机械、炮锤直接破除，防止破坏可能位于道路结构内或紧贴道路结构的地下管线，土体挖至市政管线管底时开始进行管线保护措施。管线保护对沟槽内移动、联通、歌华有线等电信通信管线进行石棉网包或防护施工。具体做法：电信光缆保护需对混凝土管块破除，破除必须由人工破除进行，防止破坏通讯管线。使用三层石棉布缠绕沟槽内露出电信管线，外包一层反光布，防止夜间视线不清破坏电信管线。并悬挂“电缆瞥示标识工沟槽回填的管线保护沟槽回填至地下管线位金时，对沟槽内地下管线（燃气,电缆、电信、自来水）采用砌墙、回填砂进行保护，防止回填过程中因局部不均匀沉降
10、破坏现有地下管线。1）沟槽内地下管线前后2米范围内采用人工分层回填，每层回填高度20cm,蛙式打夯机夯实。（2）回填至现有地下管线管底15CE处，清底后，人工拌合水泥砂浆，在管线两侧各砌筑一道240试墙，诂墙高出地下管线管顶15cm,砖墙内侧距离地下管线15Crn（详见断面图.昉止回填后局部不均匀沉降破坏现有地下管线。砌墙保护示意图3）砖墙砌筑完成后，砖墙之间回填中砂，保证回填密实。（4）约请产权单位验收同意后，分层回填至道路结构底标高。上水、对沟槽内上水,污水管线采用悬吊法进行保护。悬吊前人工拌合细石混凝土对上水、污水管道“包封”保护，然后再进行悬吊施工。（悬吊方法见下图）。悬吊施工完毕后，
11、在管线上悬挂“上水、污水悬吊警示标识”。在施工过程中积极配合上水,污水巡线人员的检查维护工作。待施工完毕后，进行恢复。土方开挖1）人工将沟槽范围内上水污水管线全部开挖裸露，人工拌合细石混凝土（配筋：单层。8间距150*150钢筋网片）对上水、污水管道“包封”保护.开挖过程中禁止工具直接撞击管道。（2）土方开挖至管线底标高时,路面切槽，人工拌合水泥砂浆将钢纵梁（32a工字钢）安置于路面沟槽内，钢纵梁伸出沟槽ImtI水泥砂浆填缝高度与地面齐平。管线悬吊悬吊的纵梁采用32a工字钢，横梁采用16槽钢，预制22长度可调吊杆进行拉吊。具体做法如下：1）在管线上方纵向放置3根32a工字钢，工字钢两端伸出沟槽
12、外侧各1米。切割破除路面沟槽，人工拌合水泥砂浆将工字钢安置于路面沟槽内，水泥砂浆填缝高度与地面齐平。（2）吊架上下横向放置216槽钢背扣，间距，槽钢与上水、污水管道之间放置托板，上下槽钢之间用22吊杆吊拉。3）设置沉降监测点，以便沉降超限后调整高度，为确保吊架牢固、安全，设置专人负责检查和维护。施工过程中维护在管线上悬挂“上水污水悬吊警示标识”，禁止在周边大型开挖机械作业。上水污水管线前后2m范围内，人工开挖。设巡线员定期巡视、检查悬吊安全、位移，一旦发现，及时调整。管线回填热力管道施工完成后，土方回填至上水、污水管道下方20Omm范围处，拆除悬吊支架，管线前后300E范围内及上下20Omrn
13、范围内采用回填砂回填，保证管线回填密实。三、施工期间被保护管线的维护与检查管线维护施工期间加强对被保护管线变形或变位的监测工作，并将监测结果及时报告给相关部门。一旦管线变形增大时，应及时分析原因，采取有效措施进行处理。例如，对于悬吊法一般采用的方法如下：调整螺栓的长度。增加吊点的数量。增加工字钢的刚度监控.渊在悬吊地下管线中点和施工沟槽周边2米,5米设置沉降、位移监测点，沟槽开挖期间对地下管线进行实时监测，一旦发现沉降位移超限，立即停止施工,采取应急保护措施，保护地下管线安全。沟槽回填前保证对悬吊地下管线每周监测两次，保证地下管线安全.堆护措施我项目部经理为地下管线保护第一责任人。现场负责人为
14、管线保护直接负责人，监督各项保护方案的执行。(1)坚持按照政府和相关管线公司有关要求办理相关手续和对管线的监护，要求管线相关部门进行现场交底监护工作。(2)管理人员要与现场直接操作人员交底到位，将地下管线保护的束要性贯穿到每一个现场施工人员。并严格现场监管，如因管理不善，措施不当而造成事故的有关人员，项目部将进行严格处理，严防施工机械破坏管线造成不必要的事故。涉及管线处施工时，我方将设专人针对管线安全，进行蛆织施工。(3)严格执行地下管线相关部门对临近管线施工的要求.(4)定期召开与管线相关部门的配合会，随时掌握地下各个管线的情况，为施工服务。(5)在施工期间进行连续沉降观测，频率为每周二次，
15、需要时适当加密，如发现特殊情况及时停止施工，在查明原因及采取措施后才能继续施工。(6)施工中如发现管线有异常现象或管位有差异，可能对管线的安全和维修产生影响时应立即停止施工，同时与管线相关部门联系，落实保护管道的措施后方可继续施工。(7)管线保护范围内施工前后拍摄影像资料。(8)现场施工人员及管理人员要认真学习熟悉地下管线保护方案，服从管线产权单位人员的管理，保证管线保护措施和应急预案可以执行到位。四、应急与保障应急抢IlHX导姐织机构及职责应急抢险领导组织机构职责(1)总指挥：负责确定现场潜在安全事故和紧急情况，组织制定现场地下管线防护应急和响应预案，落实各项应急准备工作，并定期组织进行各个管线应急演练；在发生事故和紧急情况时，进行现场安全事故和紧急情况的评估，组织现场的应急抢险救援，及时向上级和有关地方管理部门、组织机构联络和报告事故情况;做好应急救援处理协助工作;组织做好事故现场的保护及善后处理工作。(2)安全副经理：主要任务是配合总指挥的工作，对日常保护工作进行监督和指导，发生事故时具体领导现场的报警瞥戒、通讯联络、硫散引导和
