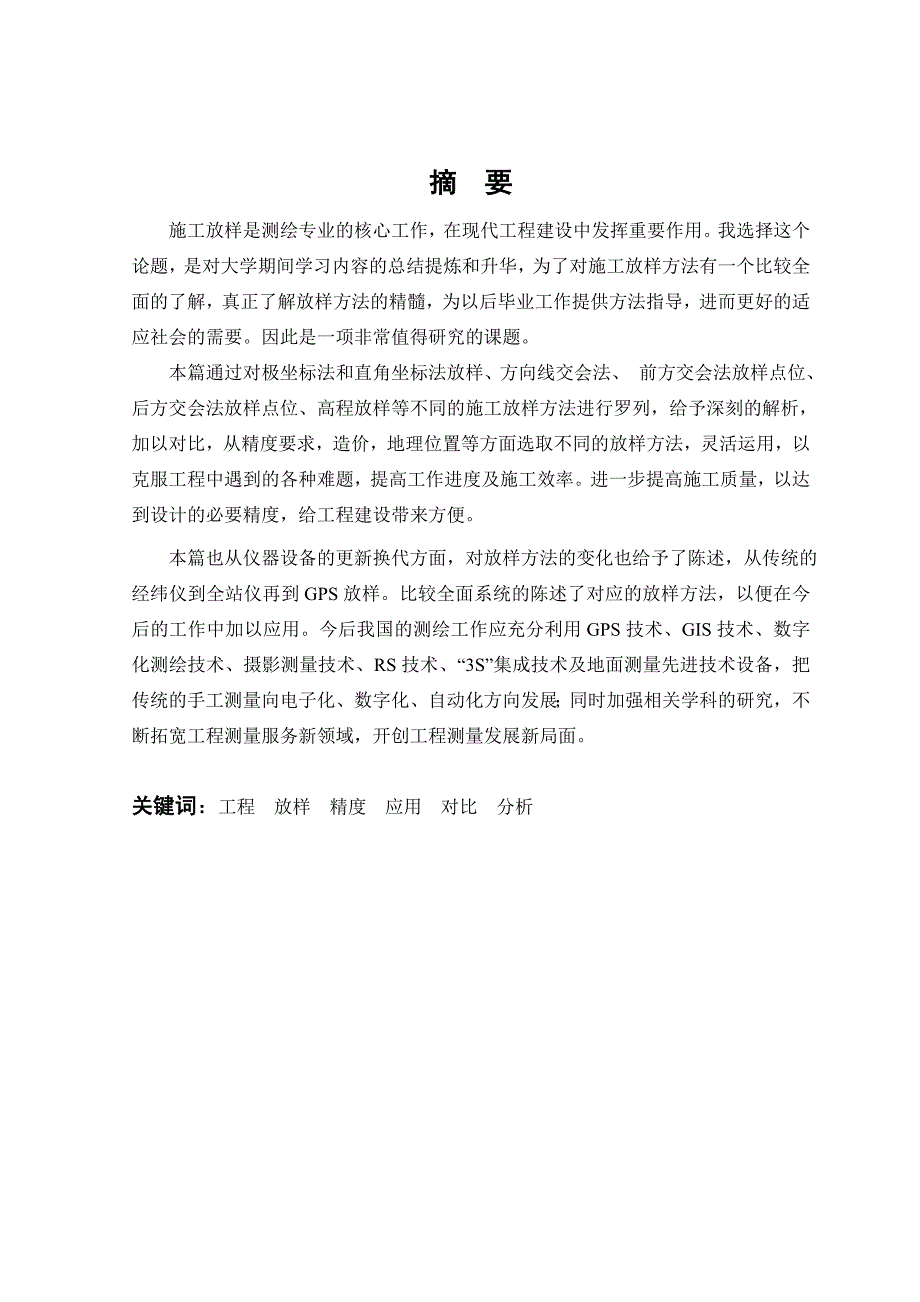

1、摘 要施工放样是测绘专业的核心工作,在现代工程建设中发挥重要作用。我选择这个论题,是对大学期间学习内容的总结提炼和升华,为了对施工放样方法有一个比较全面的了解,真正了解放样方法的精髓,为以后毕业工作提供方法指导,进而更好的适应社会的需要。因此是一项非常值得研究的课题。本篇通过对极坐标法和直角坐标法放样、方向线交会法、 前方交会法放样点位、 后方交会法放样点位、高程放样等不同的施工放样方法进行罗列,给予深刻的解析,加以对比,从精度要求,造价,地理位置等方面选取不同的放样方法,灵活运用,以克服工程中遇到的各种难题,提高工作进度及施工效率。进一步提高施工质量,以达到设计的必要精度,给工程建设带来方便

2、。 本篇也从仪器设备的更新换代方面,对放样方法的变化也给予了陈述,从传统的经纬仪到全站仪再到GPS放样。比较全面系统的陈述了对应的放样方法,以便在今后的工作中加以应用。今后我国的测绘工作应充分利用GPS技术、GIS技术、数字化测绘技术、摄影测量技术、RS技术、“3S”集成技术及地面测量先进技术设备,把传统的手工测量向电子化、数字化、自动化方向发展;同时加强相关学科的研究,不断拓宽工程测量服务新领域,开创工程测量发展新局面。关键词:工程 放样 精度 应用 对比 分析ABSTRACT Construction stake out the core work of surveying and map

3、ping professional to play an important role in the construction of modern engineering. I chose this topic and summary of the contents refining and sublimation college learning, in order to have a more comprehensive understanding of the construction stakeout methods to truly understand the essence of

4、 the method of lofting method guidance for work after graduation, and thus better adapt to society needs. Therefore is a subject worthy of study. This by lofting polar coordinate method and the Cartesian coordinate, the direction of line intersection method, forward intersection method loft Resectio

5、n Method loft point elevation loft and different construction stakeout method listed to give a deep resolve to be compared from the accuracy requirements, cost, location, select a different lofting method to be applied flexibly, in order to overcome the various problems encountered in the project, p

6、rogress and efficiency of construction. Further improve the quality of construction, in order to achieve the necessary precision of the design, engineering construction and convenience. This from the upgrading of the equipment, change the lofting method has also given the statement from the traditio

7、nal theodolite total station to the GPS stakeout. A more comprehensive system of states corresponding to the loft, in order to be applied in future work. Chinas surveying and mapping work in the future should be full use of GPS technology, GIS technology, digital surveying and mapping technology and

8、 photogrammetry technology, the RS technology, 3S integration technology and ground-based measurements of advanced technical equipment, the traditional manual measurement to electronic, digital, automated direction development; while strengthening the related disciplines, and continuously expand new

9、 areas of engineering survey services, and create a project to measure the development of a new situationKeywords: Engineering surveying quality control practice analysis目 录1 引言12 施工放样概述22.1 测量资料收集与放样方案制定22.2 放样前准备23 多种放样方法的比较分析43.1 极坐标法与直角坐标法放样43.1.1 放样水平距离43.1.1.1 一般方法43.1.1.2 精密方法43.1.2 放样水平角度53.

10、1.2.1 直接法:53.1.2.2 精密法53.1.3 极坐标法放样点位63.1.4 直角坐标法放样73.2 方向线交会法放样83.2.1 放样步骤83.2.2 方向线法放样点位精度分析83.3 前方交会法放样点位93.3.1 计算放样数据93.3.2 放样过程103.4 侧方方交会法放样点位113.4.1 放样步骤113.4.2 精度分析123.5 后方方交会法放样点位123.5.1 角度后方交会法放样123.5.2、边角联合后方交会定点143.6各种放样方法的比较和分析154 实例分析和总结184.1 全站仪与GPS(RTK)放样过程184.1.1 全站仪放样点位184.1.2 GPS

11、放样点位204.2 利用全站仪和RTK技术进行工程放样方法的比较234.2.1 两种放样方法准备工作的比较234.2.2两种放样方法过程的比较244.2.3 全站仪放样的精度分析254.2.4 RTK放样的精度分析284.2.5 全站仪和RTK施工放样的成果对比分析294.2.6 两种放样方法优缺点的比较294.2.7 总结30致 谢31参考文献321 引言道路工程施工中,尤其是深路堑、施工,为了保证线路各部结构符合设计和规范要求,更好地掌握和控制工程施工数量,技术人员需要不断地检查、监控线路中线和开挖(填筑)边线,内、外业工作量极大。近年来,工程施工大多采用项目法管理,人员精简,每个技术人员

12、除了本职的技术工作外,还要参与大量的管理工作。因此,如何使技术人员从繁重的测量放样工作中解脱出来,成了项目法管理实施中的一大课题。随着测绘科学技术的发展,测绘设备的更新,放样方法已经从传统的经纬仪放样发展到了现在的全站仪、GPS放样,其对应的方法也是层出不穷,本文就对几种比较常见经典实用的放样方法加以罗列对比分析,根据设计要求阐述其各自的使用场合,希望读者能读有所学!2 施工放样概述施工控制网建立后,即可按施工需要进行放样工作。放样工作(测设)与测图工作相反,它是将图纸(或计算机)所设计好的建筑物(构筑物)的位置、形状、大小与高低,在实地标定出来,以作为施工的依据。放样工作不能出现任何差错,否

13、则将影响施工的进度和质量。2.1 测量资料收集与放样方案制定1. 测量放样前,应从合法、有效途径获取施工区已有的平面和高程控制成果资料。2. 根据现场控制点标志是否稳定完好等情况,对已有的控制点资料进行分析,确定是否全部或部分对控制点进行检测。 3. 已有控制点不能满足精度要求应重新布设控制,已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。4. 必须按正式设计图纸、文件、修改通知进行测量放样,不得凭口头通知和未经批准的图纸放样。5. 根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。其内容应包括:控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员

14、及设备配置等。2.2 放样前准备1.阅读设计图纸,校算建筑物轮廓控制点数据和标注尺寸,记录审图结果。熟悉建筑物的总体布置图、细部结构设计图;了解建筑物主要轴线、主要点的设计位置;了解建筑物与建筑物之间及建筑物的各部分之间的几何关系;了解现场条件和施工方法;了解控制点的分布情况。2.选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。3准备仪器和工具,使用的仪器必须在有效的检定周期内。给仪器充电,检查仪器常规设置:如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。 4使用有内存的全站仪时,可以提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据

15、输入仪器内存,并检查。平面位置的放样:常用方法有极坐标法、直角坐标法、方向线交会法、角度前方交会法、距离交会法等。这些方法的基本操作都是长度、角度的放样。高程位置的放样:一般采用水准测量方法。因此说,放样工作的基本操作就是长度、角度(或方向)与高程的放样放样工作所用仪器工具:常规的、现代化的或专用的。放样的方法分直接法和归化法归化法定义为提高精度,先用直接法放样一个点,作为过渡点,接着测量过渡点与已知点之间的关系(边长、角度、高差等),把测算值与设计值比较得差数,最后从过渡点出发,修正这一差数,把点归化到更精确的位置上去。这种比较精确的放样方法叫归化法。观测误差对测量与放样的不同影响: 以测量水平角和放样水平角仪器的对中误差为例。在放样精度要求较高的情况下,放样工作一般是先进行初步放样,在精确定放样点的位置,然后将所得的最或是值与设计值进行比较,再将初步放样的点位改正到设计位置。3 多种放样方法的比较分析 3.1 极坐标法与直角坐标法放样 极坐标法:放样是利用数学中的极坐标原理,以两个控制点的连线作为极轴,以其中一点作为极坐标建立极坐标系,根据放样点与控制点的坐标,计算出放样点到极点的距离(极距)及该放样点与极点连线方向和极轴间的夹角(极角)

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 论文 > 毕业论文
