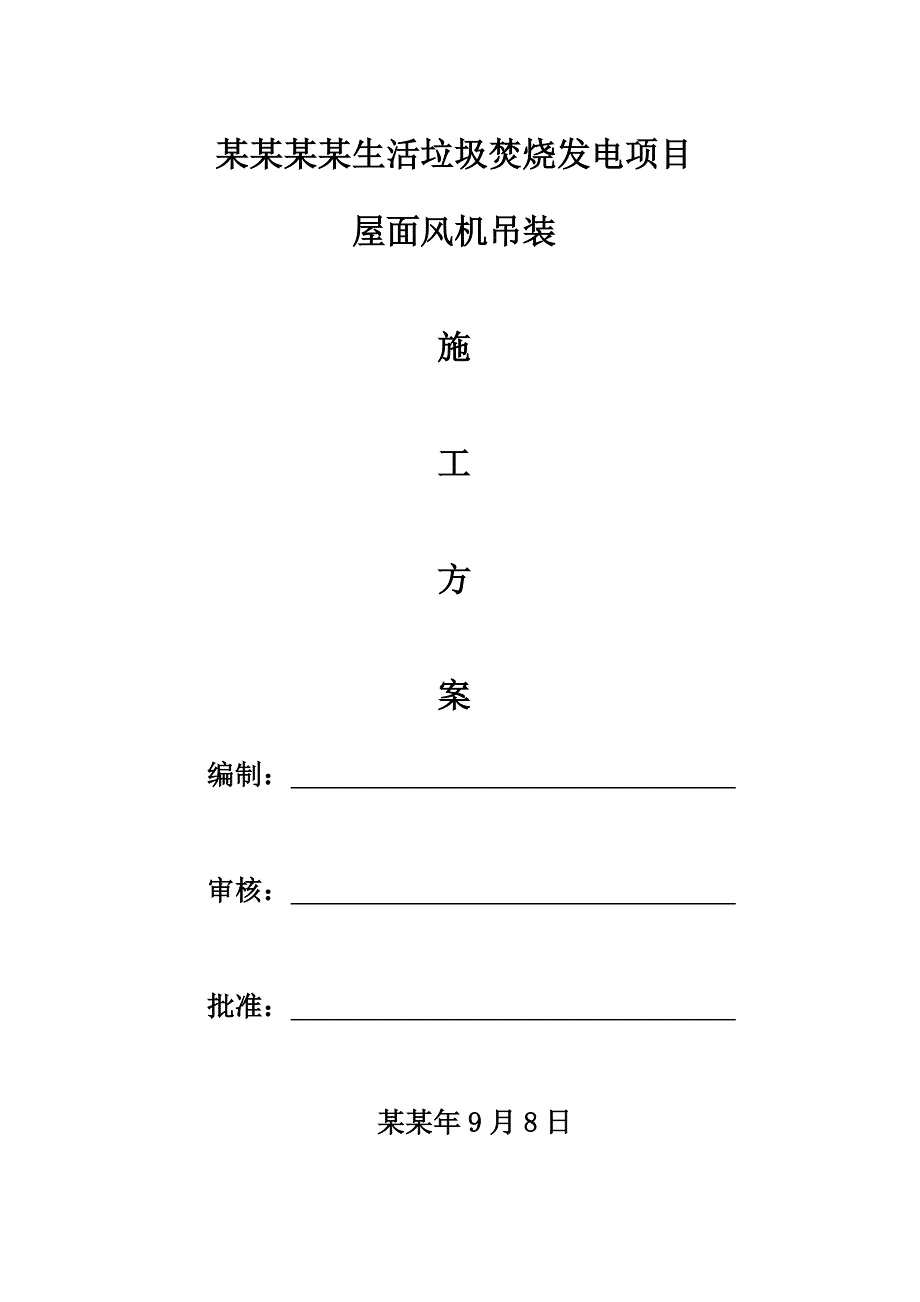

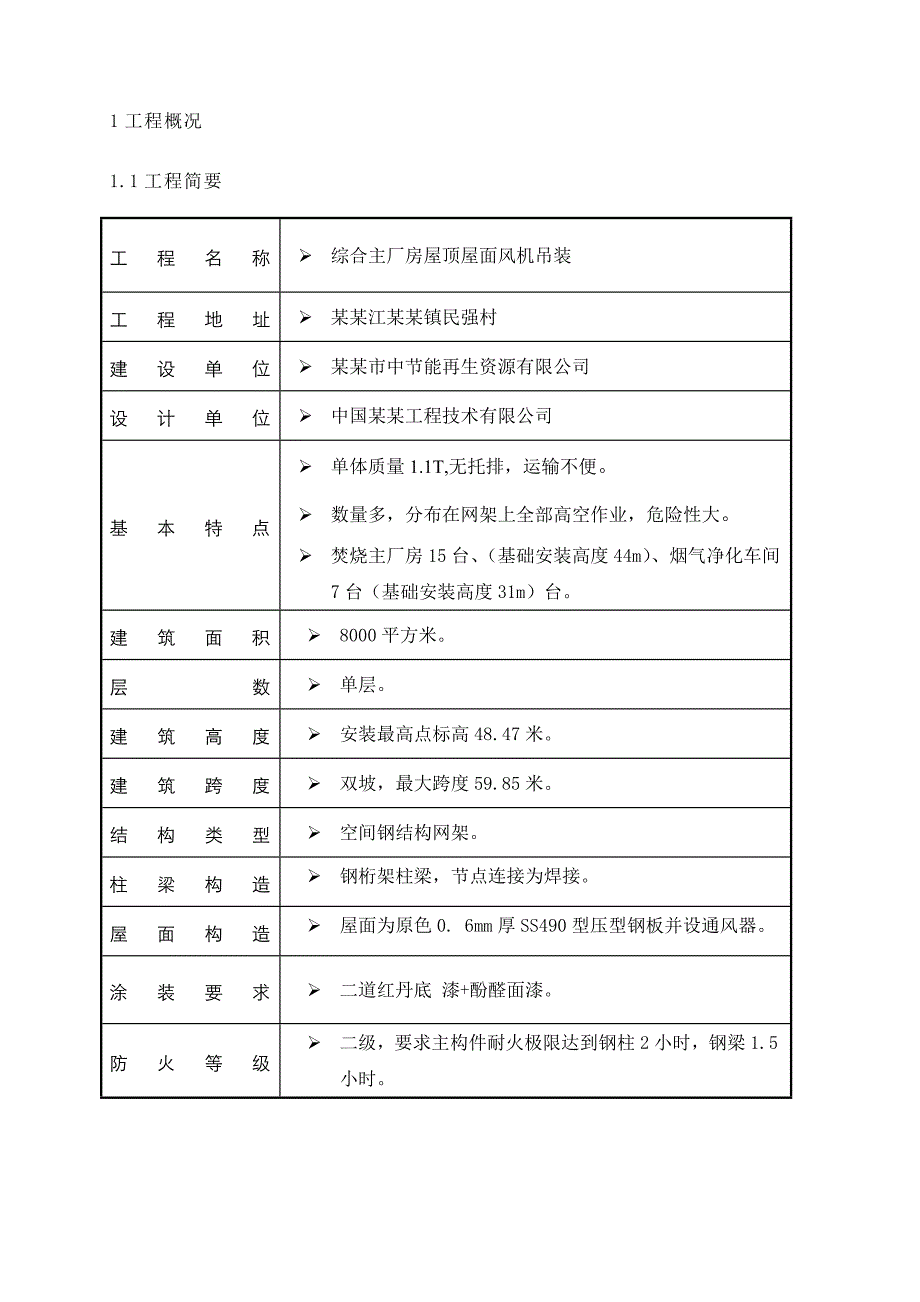

1、某某某某生活垃圾焚烧发电项目屋面风机吊装施工方案编制： 审核： 批准： 某某年9月8日1工程概况1.1工程简要工程名称 综合主厂房屋顶屋面风机吊装工程地址 某某江某某镇民强村建设单位 某某市中节能再生资源有限公司设计单位 中国某某工程技术有限公司基本特点 单体质量1.1T,无托排，运输不便。 数量多，分布在网架上全部高空作业，危险性大。 焚烧主厂房15台、（基础安装高度44m）、烟气净化车间7台（基础安装高度31m）台。建筑面积 8000平方米。层数 单层。建筑高度 安装最高点标高48.47米。建筑跨度 双坡，最大跨度59.85米。结构类型 空间钢结构网架。柱梁构造 钢桁架柱梁，节点连接为焊接
2、。屋面构造 屋面为原色0. 6mm厚SS490型压型钢板并设通风器。涂装要求 二道红丹底 漆+酚醛面漆。防火等级 二级，要求主构件耐火极限达到钢柱2小时，钢梁1.5小时。 1.2工程特点 、经现场探勘，该屋顶屋面风机安装工程有效施工面积较窄，已无下部吊装施工作业面屋面风机主构件需随吊随运，并有组织计划地运输，小构配件分类打包，同时合理安排起重机械、机具和人力，做到均衡施工，以提高工效。 、该吊装工程虽形状规则、但跨度大、屋面风机有效吊装工作面较小，一次吊装不能到位，吊装有很大的难度，拟采用轮式汽车吊将屋面风机设备吊装至屋面双排滑、轨道上（Hw200200812，分散设备荷载，减少设备集中荷载对

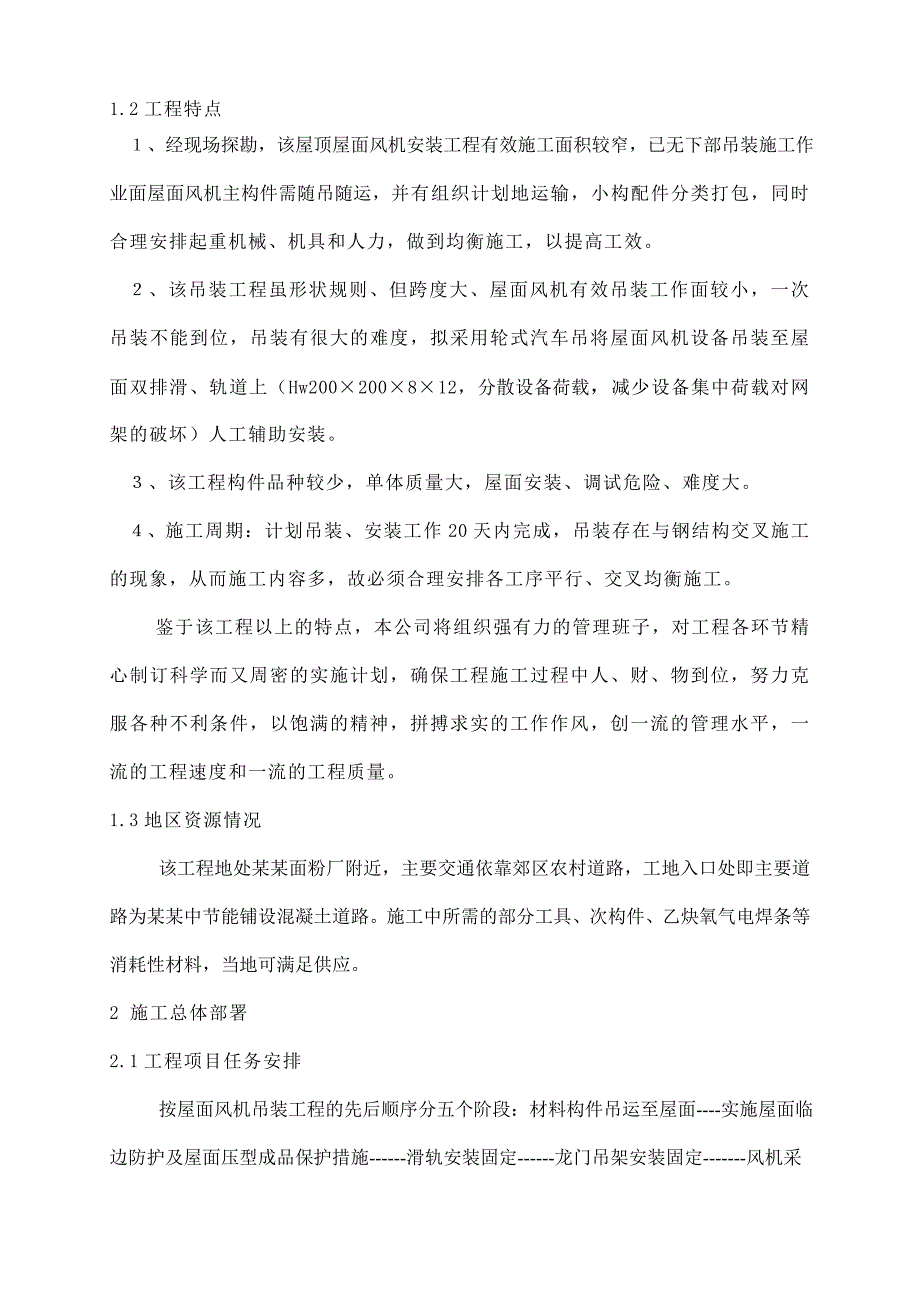

3、网架的破坏）人工辅助安装。 、该工程构件品种较少，单体质量大，屋面安装、调试危险、难度大。 、施工周期：计划吊装、安装工作20天内完成，吊装存在与钢结构交叉施工的现象，从而施工内容多，故必须合理安排各工序平行、交叉均衡施工。鉴于该工程以上的特点，本公司将组织强有力的管理班子，对工程各环节精心制订科学而又周密的实施计划，确保工程施工过程中人、财、物到位，努力克服各种不利条件，以饱满的精神，拼搏求实的工作作风，创一流的管理水平，一流的工程速度和一流的工程质量。1.3地区资源情况 该工程地处某某面粉厂附近，主要交通依靠郊区农村道路，工地入口处即主要道路为某某中节能铺设混凝土道路。施工中所需的部分工具
4、、次构件、乙炔氧气电焊条等消耗性材料，当地可满足供应。2 施工总体部署 2.1工程项目任务安排 按屋面风机吊装工程的先后顺序分五个阶段：材料构件吊运至屋面-实施屋面临边防护及屋面压型成品保护措施-滑轨安装固定-龙门吊架安装固定-风机采用汽车吊由地面吊装至屋面-风机滑移至安装基础-风机吊装就位-拆移滑轨和龙门架。（先烟气净化车间后焚烧主厂房）2.2原则要求 根据该工程实际情况，制定如下原则： 、遵守政府相关规定和规范作业。 、设备吊装必须遵守十不吊原则,具体如下：1）无人指挥或指挥信号不清不吊; 2）吊物上站人或起重臂和吊起的重物下面有人停留或行走不吊; 3）设备捆扎不牢靠不吊; 4）设备重量不
5、明不吊; 5）斜拉设备（重物）不吊; 6）被吊设备棱角处与捆绑钢丝绳未加衬垫时不吊; 7）设备重量超过起重机械的额定起重量时不吊; 8）设备吊装作业无安全措施时不吊;9）工作场地光照条件差，无法看清现场作业情况时不吊; 10）露天作业遇有六级以上大风及大雾下雨等恶劣天气时不吊 、充分利用平面、空间和时间组织交叉作业。 、设备吊装至屋面和安装时，密切注意安全，以防设备、工具滑下，安装时应充分考虑有利于本地区的主导风向。 、工厂内预制主次吊装钢结构构件、安全防护措施工具，专用吊装工具按计划运至工地。 、鉴于总体工程要求，经过反复核定，并针对该工程特点以及拟采用的施工机械，计划施工工期20天。2.3
6、全场服务工程项目安排 、鉴于该工程地处郊区，工期短、场地狭窄等现场施工条件，将投入一台8吨轮式汽车吊，一台8吨卡车和一台160吨轮式汽车吊，以满足工期进度需要。2.4管理组织机构及人员安排 以项目经理和技术负责人对该工程的质量、工期、安全全面负责。(1)、现场项目组织机构，见（图表No。2）， (2)、现场主要管理人员及职责 拟投入该吊装工程的现场主要管理人员及职责，见（图表No。2）。图表No.2：业主代表土建项目经理技术负责人质量员施工员安全员资料员安装队班组一班组二班组三班组四现场项目组织机构图表（No.2）项目副经理2、主要管理人员及职责表（图表No.2：）姓 名职 能项目经理全面负责
7、工程施工管理工作技术负责人负责现场安装技术指导与质量监督质量工程师负责工程现场质量检查及监督施工员负责现场工程安装及施工测量安装队长负责工程现场施工安装指挥与协调2.5厂内生产布署2.5.1技术准备 1、 首先分析原设计施工图纸和现场实际情况综合考虑安装工艺、安全防护措施、吊装方案。2、依据方案在图纸列出关键部位，列出清单材料表后由专人进行校对复核，并有技术、质量、安装等部门的有关人员审核。2.5.2现场需使用设备清单表（图表No.2D）图表No.2D：序号设备名称设备型号数量性能指标、功能、产地一运输、起重设备1吊车8T4个台班场内二次转运风机及装卸120T吊车配重使用2卡车8T4个台班额定
8、载重10吨，台湾3吊车50T7个台班4吊车160T26个台班徐工、构件吊装二配合设备1摇臂钻床Z30403最大钻孔直径80mm三气割设备1火焰切割机CG1-300及ZSC-4005切割精度1mm四焊接设备2交流电焊机BX1-500F及300F-33某某、焊接五检验设备、材料1水准仪TT220及3451标高、控制、精度2经纬仪CTS-22B及DUT-971控制、精度3激光测距仪SRS-51测距4门式吊装滑架1定制5缆风绳12200米固定、保护、拖曳6手动葫芦DL-54固定、吊装7液压板车QZT-22拖曳、运输8H型钢Hw20020081232t滑轨、主支撑9型钢、钢板、钢管、薄膜16#槽钢、50
9、角钢16钢板3t保护屋面板、加固补强、连接、止退装置安全措施3 施工准备工作3.1技术准备 、组织技术工程师和安装队长熟悉审核图，做好图纸会审和技术设计交底工作。 、随施工进度做好分阶段的施工组织设计和分项施工方案，并且做好审批、贯彻和交底工作。 、对项目管理班子人员进行岗前培训，技术安全交底。 4、根据有关资料复核控制网、基础轴线及标高。3.2相关劳动力配备现场项目主要管理人员及职责详见（图表No.2），具体劳动力配备见下表（图表：No.3）：序号班 组劳动力情况1吊装组（组）6人2安装组（组）6人3电焊工2人4机电工6人5辅助工6人6合计26人3.3工程安装进度计划1、 计划于某某年10月
10、30日至11月26日，吊装烟气净化车间屋顶屋面风机。2、 烟气净化车间屋顶待屋面板安装后进行。3、 焚烧主厂房屋面风机待屋面板安装后进行。3.4构件制作与发货进度计划(1)、 根据该工程实际情况和鉴于甲方相关要求及厂内生产状况，该吊装构件、辅助设施生产制作为5天，具体进度计划表本设计书中略。4 主要工艺及项目施工方法4.1 屋顶屋面风机吊装1、吊装准备工作设备吊装前应检查验收其在运输过程中造成的变形情况，并记录。对于设备支架先检查复核轴线位置，高低偏差，平整度，标高，然后弹出十字中心线和引测标高(见图表NO.4C），测量工具必须统一。2、吊装方法2.1（经多次现场探勘，初步吊装、安装计划如下）
11、1）概述：屋顶屋面风机共22台，单台重量1.1t，位于1-21-3轴间，3-E1-M轴向区域，其中1-2轴中心线1-G1-K区间2台，其余分部1-21-3轴间3-E1-M轴向区域5台。安装高度约为30.82米。2）施工准备：a、先将屋顶屋面风机用8吨汽车吊和8吨卡车全部转运至设定吊装区域即1-F1-L区间公路侧边堆放，检查屋顶屋面风机吊耳紧固情况，底板固定螺栓孔位、斜边距离，清除底部和周边泥土及多余附着物。b、对屋面压型钢板作覆膜保护，膜厚度不小于0.5mm，屋面满铺。然后在屋面板（1-21-3轴间，3-E1-M轴向区域）上满铺50mm木跳板，局部采用20mm厚竹夹板。C、因屋面有结构找坡，自
12、1-3轴坡向1-1轴，坡度4%，经研究拟充分利用1-1轴网架侧边钢板天沟，自天沟焊接钢格栅栏杆作为屋面临边防护，栏杆纵横向采用钢管76*3.5-5mm，高度1.4M其下部设300mm竹夹板制作的挡脚板，板上开12mm孔，用8#冷拔丝固定在栏杆上，其作用是防止机具、小构件下落伤人，自3-E1-M轴向区域通长设置，栏杆纵向间距400mm，待施工完毕补刷油漆，防锈漆二道、沥青漆二道。屋面屋面风机吊装完成后请示业主是否拆除，如需拆除则还需将焊接部位打磨平整，补刷上述步骤油漆。该钢格栅栏杆的是必须使用的，主要是为了保证施工安全，该项工作请钢结构公司核算并辅以制作。d、将定制的H型钢（为计划节约工程材料，
